"Катюши" на улицах Берлина.
Фото из книги "Великая Отечественная война"

Женское имя Катюша вошло в историю России да и в мировую историю как название одного из самых страшных видов вооружения Второй мировой войны. В то же время ни один из видов оружия не был окружен такой завесой секретности и дезинформации.

СТРАНИЦЫ ИСТОРИИ

Сколько наши отцы-командиры не секретили матчасть «Катюши», она уже через несколько недель после первого боевого применения попала в руки немцев и перестала быть секретом. А вот история создания «Катюши» долгие годы хранилась «за семью печатями» как из-за идеологических установок, так и из-за амбиций конструкторов.

Вопрос первый – почему реактивная артиллерия была применена лишь в 1941 году? Ведь пороховые ракеты использовались еще китайцами тысячу лет назад. В первой половине XIX века ракеты довольно широко использовались в европейских армиях (ракеты В. Конгрева, А. Засядко, К. Константинова и другие). Увы, боевое применение ракет было ограничено их огромным рассеиванием. Поначалу для их стабилизации использовались длинные шесты из дерева или железа – «хвосты». Но эффективны такие ракеты были лишь для поражения площадных целей. Так, к примеру, в 1854 году англо-французы с гребных барказов обстреливали ракетами Одессу, а русские в 50–70-х годах XIX века – среднеазиатские города.

Но с введением нарезных орудий пороховые ракеты становятся анахронизмом, и между 1860–1880 годами они снимаются с вооружения всех европейских армий (в Австрии – в 1866 году, в Англии – в 1885-м, в России – в 1879-м). В 1914 году в армиях и флотах всех стран остались лишь сигнальные ракеты. Тем не менее русские изобретатели постоянно обращались в Главное артиллерийское управление (ГАУ) с проектами боевых ракет. Так, в сентябре 1905 года Артиллерийский комитет отклонил проект фугасной ракеты. Боевая часть этой ракеты была начинена пироксилином, а в качестве топлива использовался не черный, а бездымный порох. Причем молодцы из ГАУ не пытались даже проработать интересный проект, а отмели его с порога. Любопытно, что проектантом был┘ иеромонах Кирик.

Лишь в ходе Первой мировой войны возродился интерес к ракетам. Основных причин этому три. Во-первых, были созданы медленногорящие пороха, что позволило резко увеличить скорость полета и дальность стрельбы. Соответственно с увеличением скорости полета появилась возможность эффективно использовать крыльевые стабилизаторы и улучшить кучность стрельбы.

Вторая причина: необходимость создания мощного оружия для аэропланов Первой мировой войны – «летающих этажерок».

И, наконец, самая главная причина – ракета лучше всего подходила в качества средства доставки химического оружия.

ХИМИЧЕСКИЙ СНАРЯД

Еще 15 июня 1936 года начальнику химического управления РККА корпусному инженеру Я. Фишману представили отчет директора РНИИ военинженера 1 ранга И. Клейменова и начальника 1-го отдела военинженера 2 ранга К. Глухарева о предварительных испытаниях 132/82-мм ракетно-химических мин ближнего действия. Этот боеприпас дополнял 250/132-мм химическую мину ближнего действия, испытания которой завершились к маю 1936 года. Таким образом, «РНИИ закончил всю предварительную разработку вопроса о создании мощного средства химического нападения ближнего действия, ожидает от Вас общего заключения по испытаниям и указания о необходимости дальнейших работ в этом направлении. Со своей стороны, РНИИ считает необходимым теперь же выдать опытно-валовый заказ на изготовление РХМ-250 (300 штук) и РХМ-132 (300 штук) с целью проведения полигонных и войсковых испытаний. Оставшиеся от предварительных испытаний пять штук РХМ-250, из которых три – на Центральном химическом полигоне (ст. Причернавская) и три РХМ-132 можно использовать для дополнительных испытаний по Вашим указаниям».

Согласно отчету РНИИ по основной деятельности за 1936 год по теме № 1 были изготовлены и испытаны образцы 132-мм и 250-мм химических реактивных снарядов с емкостью боевой части на 6 и 30 литров ОВ. Испытания, проведенные в присутствии начальника ВОХИМУ РККА, дали удовлетворительные результаты и получили положительную оценку. Но ВОХИМУ ничего не сделало для внедрения этих снарядов в РККА и дало РНИИ новые задания на снаряды с большей дальностью.

Впервые о прототипе «Катюши» (БМ-13) было упомянуто 3 января 1939 года в письме наркома оборонной промышленности Михаила Кагановича своему брату – заместителю председателя Совнаркома Лазарю Кагановичу: «В октябре 1938 года автомобильная механизированная ракетная установка для организации внезапного химического нападения на противника в основном прошла заводские испытания отстрелом на Софринском контрольно-испытательном артиллерийском полигоне и в настоящее время проходит полигонные испытания на Центральном военно-химическом полигоне в Причернавской».

Обратим внимание, заказчики будущей «Катюши» – военные химики. Финансирование работ тоже велось по линии Химуправления и, наконец, боевые части ракет исключительно химические.

132-мм химические снаряды РХС-132 были испытаны стрельбой на Павлоградском артиллерийском полигоне 1 августа 1938 года. Огонь велся одиночными снарядами и сериями по 6 и 12 снарядов. Продолжительность стрельбы серией полным боезапасом не превышала 4 секунд. За это время района цели достигло 156 л ОВ, что в пересчете на артиллерийский калибр 152 мм было равноценно 63 артиллерийским снарядам при стрельбе залпом 21 трехорудийной батареи или 1,3 артполка при условии, что огонь велся нестойкими ОВ. Испытания акцентировали внимание на то, что расход металла на 156 л ОВ при стрельбе реактивными снарядами составлял 550 кг, в то время как при стрельбе химическими 152-мм снарядами вес металла составлял 2370 кг, то есть в 4,3 раза больше.

В отчете об испытаниях говорилось: «Автомобильная механизированная ракетная установка для химического нападения при испытании показала значительные преимущества перед артиллерийскими системами. На трехтонной машине установлена система, способная вести как одиночный огонь, так и серией в 24 выстрела в течение 3 секунд. Скорость передвижения – обычная для грузового автомобиля. Перевод из походного в боевое положение занимает 3–4 минуты. Ведение огня – из кабины водителя или из укрытия.

БЧ одного РХС (реактивно-химического снаряда. – «НВО») вмещает 8 л ОВ, а в артиллерийских снарядах аналогичного калибра – всего 2 л. Для создания мертвой зоны на площади 12 га достаточно одного залпа с трех грузовиков, что заменяет 150 гаубиц или 3 артполка. На дистанции 6 км площадь заражения ОВ одним залпом составляет 6–8 га».

Замечу, что и немцы свои установки залпового огня готовили также исключительно для химической войны. Так, в конце 1930-х годов германским инженером Небелем был спроектирован 15-см реактивный снаряд и шестиствольная трубчатая установка, которую немцы называли шестиствольным минометом. Испытания миномета были начаты в 1937 году. Система получила наименование «15-см дымовой миномет типа «Д». В 1941 году ее переименовали в 15 cm Nb.W 41 (Nebelwerfer), то есть 15-см дымовой миномет обр. 41. Естественно, основным их назначением была не постановка дымовых завес, а стрельба реактивными снарядами, начиненными отравляющими веществами. Интересно, что советские солдаты называли 15 cm Nb.W 41 «Ванюшами», по аналогии с М-13, называемыми «Катюшами».

Первый пуск прообраза «Катюши» (конструкции Тихомирова и Артемьева) состоялся в СССР 3 марта 1928 года. Дальность полета 22,7-кг ракеты составила 1300 м, а в качестве пусковой установки был использован миномет системы Ван-Дерена.

Калибр наших ракет периода Великой Отечественной войны – 82 мм и 132 мм – был определен не чем иным, как диаметром пороховых шашек двигателя. Семь 24-мм пороховых шашек, плотно уложенных в камеру сгорания, дают диаметр 72 мм, толщина стенок камеры – 5 мм, отсюда диаметр (калибр) ракеты – 82 мм. Семь более толстых (40-мм) шашек таким же образом дают калибр 132 мм.

Важнейшим вопросом при конструировании реактивных снарядов стал способ стабилизации. Советские конструкторы предпочли оперенные реактивные снаряды и придерживались этого принципа до конца войны.

В 1930-е годы были испытаны ракеты с кольцевым стабилизатором, не выходящим за габариты снаряда. Такими снарядами можно было стрелять из трубчатых направляющих. Но испытания показали, что с помощью кольцевого стабилизатора добиться устойчивого полета невозможно. Затем отстреляли 82-мм ракеты с размахом четырехлопастного оперения в 200, 180, 160, 140 и 120 мм. Результаты были вполне определенные – с уменьшением размаха оперения уменьшались устойчивость полета и кучность. Оперение же с размахом более 200 мм смещало центр тяжести снаряда назад, что также ухудшало устойчивость полета. Облегчение оперения за счет уменьшения толщины лопастей стабилизатора вызывало сильные колебания лопастей вплоть до их разрушения.

В качестве пусковых для оперенных ракет были приняты желобковые направляющие. Опыты показали, что чем они длиннее, тем выше кучность снарядов. Длина в 5 м для РС-132 стала максимальной из-за ограничений по железнодорожным габаритам.

Замечу, что немцы стабилизировали свои ракеты до 1942 года исключительно вращением. В СССР также испытывали турбореактивные ракеты, но в массовое производство они не пошли. Как у нас часто бывает, причиной неудач при испытаниях объяснили не убогостью исполнения, а нерациональностью принципиальной схемы.

ПЕРВЫЕ ЗАЛПЫ

Нравится нам или нет, но впервые в Великой Отечественной войне системы залпового огня применили немцы 22 июня 1941 года под Брестом. «И вот стрелки показали 03.15, прозвучала команда «Огонь!», и начался дьявольский танец. Заходила ходуном земля. Девять батарей 4-го полка минометов специального назначения тоже внесли свой вклад в адскую симфонию. За полчаса 2880 снарядов со свистом промчались над Бугом и обрушились на город и крепость на восточном берегу реки. Тяжелые 600-мм мортиры и 210-мм орудия 98-го артиллерийского полка обрушивали свои залпы на укрепления цитадели и поражали точечные цели – позиции советской артиллерии. Казалось, от крепости камня на камне не останется».

Так историк Пауль Карель описал первое применение 15-см реактивных минометов. Кроме того, немцы в 1941 году использовали тяжелые 28-см фугасные и 32-см зажигательные турбореактивные снаряды. Снаряды были надкалиберные и имели один пороховой двигатель (диаметр двигательной части 140 мм).

28-см фугасная мина при прямом попадании в каменный дом его полностью разрушала. Мина успешно разрушала укрытия полевого типа. Живые цели в радиусе нескольких десятков метров поражались взрывной волной. Осколки мины летели на дистанцию до 800 м. Головная часть содержала 50 кг жидкого тротила или амматола марки 40/60. Любопытно, что и 28-см, и 32-см германские мины (ракеты) транспортировали и запускали из простейшей деревянной укупорки типа ящика.

Первое же применение «Катюш» состоялось 14 июля 1941 года. Батарея капитана Ивана Андреевича Флёрова произвела из семи пусковых установок два залпа по железнодорожной станции Орша. Появление «Катюши» явилось полной неожиданностью для руководства Абвера и Вермахта. Главное командование сухопутных сил Германии 14 августа оповещало свои войска: «Русские имеют автоматическую многоствольную огнеметную пушку┘ Выстрел производится электричеством. Во время выстрела образуется дым┘ При захвате таких пушек немедленно сообщать». Через две недели появилась директива, озаглавленная «Русское орудие, метающее ракетообразные снаряды». В ней говорилось: «┘Войска доносят о применении русскими нового вида оружия, стреляющего реактивными снарядами. Из одной установки в течение 3–5 секунд может быть произведено большое число выстрелов┘ О каждом появлении этих орудий надлежит донести генералу, командующему химическими войсками при верховном командовании, в тот же день».

Откуда взялось название «Катюша», доподлинно неизвестно. Любопытна версия Петра Гука: «И на фронте, и потом, после войны, когда знакомился с архивами, беседовал с ветеранами, читал их выступления в печати, я встречал самые разные объяснения тому, как грозное оружие получило девичье имя. Кое-кто считал, что начало было положено буквой «К», которую ставили воронежские коминтерновцы на своей продукции. В войсках ходила легенда, будто названы гвардейские минометы по имени лихой девушки-партизанки, уничтожившей немало гитлеровцев».

Когда на полигонных стрельбах бойцы и командиры попросили представителя ГАУ назвать «подлинное» имя боевой установки, тот посоветовал: «Называйте установку как обычное артиллерийское орудие. Это важно для сохранения секретности».

Вскоре у «Катюши» объявился младший брат по имени «Лука». В мае 1942 года группа офицеров Главного управления вооружений разработала снаряд М-30, в котором к ракетному двигателю от М-13 присоединялась мощная надкалиберная головная часть, выполненная в форме эллипсоида, с максимальным диаметром 300 мм.

После успешных полигонных испытаний, 8 июня 1942 года Государственный комитет обороны (ГКО) издал постановление о принятии на вооружение М-30 и начале его серийного производства. В сталинские времена все важные проблемы решались быстро, и уже к 10 июля 1942 года были созданы первые 20 гвардейских минометных дивизионов М-30. Каждый из них имел трехбатарейный состав, батарея насчитывала 32 четырехзарядные одноярусные пусковые установки. Дивизионный залп соответственно составлял 384 снаряда.

Первое боевое применение М-30 состоялось в 61-й армии Западного фронта в районе города Белева. Днем 5 июня на позиции немцев в Аннино и Верхних Дольцах с громоподобным ревом обрушились два полковых залпа. Обе деревни были стерты с лица земли, после чего пехота заняла их без потерь.

Мощность снарядов «Лука» (М-30 и его модификации М-31) производила большое впечатление как на противника, так и на наших солдат. О «Луке» на фронте ходило много разных предположений и выдумок. Одна из легенд состояла в том, что будто бы боевая часть ракеты начинена каким-то специальным, особо мощным, взрывчатым веществом, способным сжигать все в районе разрыва. На самом деле в боеголовках применялись обычные взрывчатые вещества. Исключительный эффект действия снарядов «Лука» достигался за счет залповой стрельбы. При одновременном или почти одновременном взрыве целой группы снарядов вступал в силу закон сложения импульсов от ударных волн.

Снаряды М-30 имели фугасную, химическую и зажигательную боеголовки. Однако в основном применялась фугасная боеголовка. За характерную форму головной части М-30 фронтовики называли его «Лукой Мудищевым» (герой одноименной поэмы Баркова). Естественно, что это прозвище, в отличие от растиражированной «Катюши», официальная пресса предпочитала не упоминать. «Лука», подобно германским 28-см и 30-см снарядам, запускался из деревянного укупорочного ящика, в котором он доставлялся с завода. Четыре, а позже восемь таких ящиков ставили на специальную раму, в результате чего получалась простейшая пусковая установка.

Надо ли говорить, что после войны журналистская и писательская братия к месту и не к месту поминала «Катюшу», но предпочла забыть ее куда более грозного братика «Луку». В 1970–1980-е годы при первом же упоминании «Луки» ветераны с удивлением спрашивали меня: «Ты-то откуда знаешь? Ты ж не воевал».

ПРОТИВОТАНКОВЫЙ МИФ

«Катюша» была первоклассным оружием. Как часто бывает, отцы-командиры пожелали, чтобы она стала универсальным оружием, в том числе и противотанковым средством.

Приказ есть приказ, и в штабы понеслись победные реляции. Если верить секретному изданию «Полевая реактивная артиллерия в Великой Отечественной войне» (Москва, 1955), то на Курской дуге за два дня в трех эпизодах «Катюшами» было уничтожено 95 вражеских танков! Будь это правдой, то следовало бы расформировать противотанковую артиллерию и заменить ее установками залпового огня.

В чем-то на огромные цифры подбитых танков влияло то, что за каждый подбитый танк расчет боевой машины получал 2000 руб., из них 500 руб. – командиру, 500 руб. – наводчику, остальное – остальным.

Увы, из-за огромного рассеивания стрельба по танкам малоэффективна. Вот я беру в руки скучнейшую брошюру «Таблицы стрельбы реактивными снарядами М-13» издания 1942 года. Из нее следует, что при дальности стрельбы 3000 м отклонение по дальности составляло 257 м, а боковое – 51 м. Для меньших расстояний отклонение по дальности вообще не приводилось, так как рассеивание снарядов не поддавалось расчету. Нетрудно представить вероятность попадания реактивного снаряда в танк на такой дистанции. Если же теоретически представить, что боевая машина как-то ухитрилась выстрелить в танк в упор, то и тут дульная скорость 132-мм снаряда составляла всего 70 м/с, что явно недостаточно, чтобы пробить броню «Тигра» или «Пантеры».

Здесь недаром оговорен год издания таблиц стрельбы. По таблицам стрельбы ТС-13 одного и того же реактивного снаряда М-13 среднее отклонение по дальности в 1944 году составляет 105 м, а в 1957 году – 135 м, а боковое соответственно 200 и 300 м. Очевидно, что вернее таблицы 1957 года, в которых рассеивание увеличилось почти в 1,5 раза, так что в таблицах 1944 года имеют место ошибки в расчетах или, скорее всего, преднамеренная фальсификация для поднятия боевого духа личного состава.

Спору нет, если снаряд М-13 попадет в средний или легкий танк, то он будет выведен из строя. Лобовую же броню «Тигра» снаряд М-13 пробить не в состоянии. Но чтобы гарантированно попасть в одиночный танк с дистанции тех же 3 тыс. м, надо выпустить от 300 до 900 снарядов М-13 из-за их огромного рассеивания, на меньших же расстояниях потребуется еще большее число ракет.

А вот иной пример, рассказанный ветераном Дмитрием Лозой. В ходе Уманско-Ботошанской наступательной операции 15 марта 1944 года два «Шермана» из 45-й механизированной бригады 5-го мехкорпуса застряли в грязи. Десант с танков спрыгнул и отступил. Немецкие солдаты обступили застрявшие танки, «замазали грязью смотровые щели, залепили черноземом прицельные отверстия в башне, полностью ослепив экипаж. Стучали по люкам, пытались их открыть штыками винтовок. И все горланили: «Рус, капут! Сдавайтися!» Но тут выехали две боевые машины БМ-13. «Катюши» передними колесами быстро спустились в кювет и дали залп прямой наводкой. Яркие огненные стрелы с шипением и свистом устремились в лощину. Через мгновение ослепительное пламя заплясало вокруг. Когда дым от взрывов ракет рассеялся, танки стояли на первый взгляд невредимыми, только корпуса и башни были покрыты густой копотью┘

Исправив повреждения гусениц, выкинув обгоревшие брезенты, «Эмча» ушли на Могилев-Подольский». Итак, по двум «Шерманам» в упор выпустили тридцать два 132-мм снаряда М-13, и у них┘ лишь обгорел брезент.

СТАТИСТИКА ВОЙНЫ

Первые установки для стрельбы М-13 имели индекс БМ-13-16 и монтировались на шасси автомобиля ЗИС-6. На этом же шасси монтировали и 82-мм пусковую установку БМ-8-36. Автомобилей ЗИС-6 было всего несколько сотен, а в начале 1942 года выпуск их прекратили.

Пусковые установки ракет М-8 и М-13 в 1941–1942 годах монтировали на чем угодно. Так, шесть направляющих снарядов М-8 устанавливали на станки от пулемета «Максим», 12 направляющих М-8 – на мотоцикле, санях и аэросанях (М-8 и М-13), танках Т-40 и Т-60, бронированных железнодорожных платформах (БМ-8-48, БМ-8-72, БМ-13-16), речных и морских катерах и т.д. Но в основном пусковые установки в 1942–1944 годах монтировались на автомобилях, полученных по ленд-лизу: «Остин», «Додж», «Форд-Мармон», «Бедфорд» и т.д. За 5 лет войны из 3374 использованных под боевые машины шасси на ЗИС-6 приходится 372 (11%), на «Студебеккер» – 1845 (54,7%), на остальные 17 типов шасси (кроме «Виллиса» с горными пусковыми установками) – 1157 (34,3%). Наконец, было решено стандартизировать боевые машины на базе автомобиля «Студебеккер». В апреле 1943 года такую систему приняли на вооружение под индексом БМ-13Н (нормализованная). В марте 1944 года принимается самоходная пусковая установка для М-13 на шасси «Студебеккера» БМ-31-12.

Но в послевоенные годы о «Студебеккерах» велено было забыть, хотя боевые машины на его шасси состояли на вооружении до начала 1960-х годов. В секретных наставлениях «Студебеккер» именовался «машиной повышенной проходимости». На многочисленных постаментах вознеслись «Катюши»-мутанты на шасси ЗИС-5 или автомобилей послевоенных типов, которые упорно выдаются за подлинные боевые реликвии, но подлинная БМ-13-16 на шасси ЗИС-6 сохранилась только в Артиллерийском музее в Санкт-Петербурге.

Как уже говорилось, немцы еще в 1941 году захватили несколько пусковых установок и сотни снарядов 132-мм М-13 и 82-мм М-8. Командование вермахта считало, что их турбореактивные снаряды и трубчатые пусковые установки с направляющими револьверного типа лучше советских снарядов с крыльевой стабилизацией. А вот СС занялось М-8 и М-13 и приказало фирме «Шкода» их скопировать.

В 1942 году на базе 82-мм советского снаряда М-8 в Зброевке были созданы реактивные снаряды 8 cm R.Sprgr. Фактически это был новый снаряд, а не копия М-8, хотя внешне германский снаряд был очень похож на М-8.

В отличие от советского снаряда перья стабилизатора были поставлены косо под углом 1,5 градуса к продольной оси. За счет этого происходило вращение снаряда в полете. Скорость вращения была во много раз меньше, чем у турбореактивного снаряда, и не играла никакой роли в стабилизации снаряда, но зато устраняла эксцентриситет тяги односоплового ракетного двигателя. А ведь эксцентриситет, то есть смещение вектора тяги двигателя из-за неравномерного горения пороха в шашках, и был основной причиной низкой кучности советских ракет типа М-8 и М-13.

На базе советских М-13 фирма «Шкода» создала для СС и люфтваффе целый ряд 15-см ракет с косопоставленными крыльями, но они выпускались малыми сериями. Наши войска захватили несколько образцов германских 8-см снарядов, и наши конструкторы на их базе сделали собственные образцы. Ракеты М-13 и М-31 с косопоставленным оперением были приняты на вооружение Красной Армии в 1944 году, им присвоили специальные баллистические индексы – ТС-46 и ТС-47.

Апофеозом боевого применения «Катюши» и «Луки» стал штурм Берлина. Всего к участию в Берлинской операции привлекалось более 44 тысяч орудий и минометов, а также 1785 пусковых станков М-30 и М-31, 1620 боевых машин реактивной артиллерии (219 дивизионов). В боях за Берлин части реактивной артиллерии использовали богатый опыт, приобретенный ими в боях за Познань, который заключался в стрельбе прямой наводкой одиночными снарядами М-31, М-20 и даже М-13.

На первый взгляд такой способ ведения огня может показаться примитивным, но результаты его оказались весьма значительными. Стрельба одиночными реактивными снарядами в ходе боев в таком огромном городе, как Берлин, нашла самое широкое применение.

Для ведения такого огня в гвардейских минометных частях создавались штурмовые группы примерно следующего состава: офицер – командир группы, электротехник, 25 сержантов и солдат для штурмовой группы М-31 и 8–10 – для штурмовой группы М-13.

О напряженности боев и об огневых задачах, выполненных реактивной артиллерией в боях за Берлин, можно судить по количеству реактивных снарядов, израсходованных в этих боях. В полосе наступления 3-й ударной армии было израсходовано: снарядов М-13 – 6270; снарядов М-31 – 3674; снарядов М-20 – 600; снарядов М-8 – 1878.

Из этого количества штурмовыми группами реактивной артиллерии было израсходовано: снарядов М-8 – 1638; снарядов М-13 – 3353; снарядов М-20 – 191; снарядов М-31 – 479.

Этими группами в Берлине было уничтожено 120 зданий, являвшихся сильными очагами сопротивления противника, разбито три 75-мм орудия, подавлены десятки огневых точек, убито свыше 1000 солдат и офицеров противника.

Итак, наша славная «Катюша» и ее несправедливо обиженный братец «Лука» стали оружием победы в полном смысле этого слова!

История появления и боевого применения гвардейских реактивных минометов, ставших прообразом всех реактивных систем залпового огня
Среди легендарного оружия, ставшего символами победы нашей страны в Великой Отечественной войне, особое место занимают гвардейские реактивные минометы, прозванные в народе «Катюша». Характерный силуэт грузовика 40-х годов с наклонной конструкцией вместо кузова - такой же символ стойкости, героизма и отваги советских воинов, как, скажем, танк Т-34, штурмовик Ил-2 или пушка ЗиС-3.

И вот что особенно примечательно: все эти легендарные, овеянные славой образцы вооружения были сконструированы совсем незадолго или буквально накануне войны! Т-34 был принят на вооружение в конце декабря 1939 года, первые серийные Ил-2 сошли с конвейера в феврале 1941 года, а пушка ЗиС-3 впервые была представлена руководству СССР и армии через месяц после начала боевых действий, 22 июля 1941 года. Но самое удивительное совпадение случилось в судьбе «Катюши». Ее демонстрация партийному и военному начальству состоялась за полдня до нападения Германии - 21 июня 1941 года…


С небес - на землю

По сути, работы над созданием первой в мире реактивной системы залпового огня на самоходном шасси начались в СССР в середине 1930-х годов. Сотруднику выпускающего современные российские РСЗО тульского НПО «Сплав» Сергею Гурову удалось обнаружить в архивах договор № 251618с от 26 января 1935 года между ленинградским Реактивным научно-исследовательским институтом и Автобронетанковым управлением РККА, в котором фигурирует опытный образец ракетной установки на танке БТ-5 с десятью ракетами.

Залп гвардейских минометов. Фото: Анатолий Егоров / РИА Новости

Удивляться тут нечему, ведь советские ракетостроители создали первые боевые реактивные снаряды еще раньше: официальные испытания прошли в конце 20-х - начале 30-х годов. В 1937 году на вооружение был принят реактивный снаряд РС-82 калибра 82 мм, а год спустя - РС-132 калибром 132 мм, причем и тот и другой - в варианте для подкрыльевой установки на самолетах. Еще год спустя, в конце лета 1939-го, РС-82 были впервые применены в боевой обстановке. В ходе боев на Халхин-Голе пять И-16 использовали свои «эрэсы» в бою с японскими истребителями, немало удивив противника новым оружием. А чуть позже, уже во время советско-финской войны, по наземным позициям финнов наносили удары шесть двухмоторных бомбардировщиков СБ, вооруженных уже РС-132.

Естественно, что впечатляющие - а они действительно были впечатляющими, хотя и в немалой степени за счет неожиданности применения новой системы вооружения, а не ее сверхвысокой эффективности, - результаты использования «эрэсов» в авиации заставили советское партийное и военное руководство торопить оборонщиков с созданием наземного варианта. Собственно, у будущей «Катюши» были все шансы успеть на Зимнюю войну: основные проектные работы и испытания провели еще в 1938–1939 годах, но результаты военных не удовлетворили - им требовалось более надежное, подвижное и простое в обращении оружие.

В общих чертах то, что спустя полтора года войдет в солдатский фольклор по обе стороны фронта как «Катюша», было готово к началу 1940 года. Во всяком случае, авторское свидетельство № 3338 на «ракетную автоустановку для внезапного, мощного артиллерийского и химического нападения на противника с помощью ракетных снарядов» было выдано 19 февраля 1940 года, а в числе авторов значились сотрудники РНИИ (с 1938 года носившего «номерное» название НИИ-3) Андрей Костиков, Иван Гвай и Василий Аборенков.

Эта установка уже серьезно отличалась от первых образцов, вышедших на полигонные испытания в конце 1938 года. Пусковая установка для реактивных снарядов располагалась по продольной оси автомобиля, имела 16 направляющих, на каждую из которых устанавливались по два снаряда. Да и сами снаряды для этой машины были другими: авиационные РС-132 превратились в более длинные и мощные наземные М-13.

Собственно, в таком виде боевая машина с реактивными снарядами и вышла на смотр новых образцов вооружения Красной армии, который проходил 15–17 июня 1941 года на полигоне в подмосковном Софрино. Реактивную артиллерию оставили «на закуску»: две боевые машины демонстрировали стрельбу в последний день, 17 июня, с применением осколочно-фугасных реактивных снарядов. За стрельбами наблюдали нарком обороны маршал Семен Тимошенко, начальник Генштаба генерал армии Георгий Жуков, начальник Главного артиллерийского управления маршал Григорий Кулик и его заместитель генерал Николай Воронов, а также нарком вооружений Дмитрий Устинов, нарком боеприпасов Петр Горемыкин и множество других военных. Можно только догадываться, какие эмоции обуревали их, когда они смотрели на стену огня и фонтаны земли, поднимавшиеся на мишенном поле. Но понятно, что демонстрация произвела сильнейшее впечатление. Через четыре дня, 21 июня 1941 года, всего за несколько часов до начала войны, были подписаны документы о принятии на вооружение и срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки, получившей официальной название БМ-13 - «боевая машина - 13» (по индексу реактивного снаряда), хотя иногда в документах они фигурировали и с индексом М-13. Этот день и нужно считать днем рождения «Катюши», которая, получается, родилась всего на полсуток раньше начала прославившей ее Великой Отечественной войны.

Первый удар

Производство нового оружия разворачивалось сразу на двух предприятиях: воронежском заводе имени Коминтерна и московском заводе «Компрессор», а основным предприятием по выпуску снарядов М-13 стал столичный завод имени Владимира Ильича. Первое боеготовое подразделение - особая батарея реактивного действия под командованием капитана Ивана Флерова - отправилось на фронт в ночь с 1 на 2 июля 1941 года.

Командир первой батареи реактивной артиллерии «Катюш», капитан Иван Андреевич Флеров. Фото: РИА Новости

Но вот что примечательно. Первые документы о формировании дивизионов и батарей, вооруженных реактивными минометами, появились еще до знаменитых стрельб под Москвой! Например, директива Генштаба о формировании пяти дивизионов, вооруженных новой техникой, вышла за неделю до начала войны - 15 июня 1941 года. Но реальность, как всегда, внесла свои коррективы: в действительности формирование первых частей полевой реактивной артиллерии началось 28 июня 1941 года. Именно с этого момента, как определяла директива командующего Московского военного округа, и отводилось трое суток на формирование первой особой батареи под командованием капитана Флерова.

По предварительному штатному расписанию, которое было определено еще до софринских стрельб, батарея реактивной артиллерии должна была иметь девять реактивных установок. Но заводы-изготовители не справлялись с планом, и Флеров не успел получить две из девяти машин - он отправился на фронт в ночь на 2 июля с батареей из семи реактивных минометов. Но не стоит думать, что в сторону фронта отправились просто семь ЗИС-6 с направляющими для запуска М-13. По списку - утвержденного штатного расписания для особой, то есть по сути экспериментальной батареи не было и быть не могло - в батарее числились 198 человек, 1 легковая, 44 грузовых и 7 специальных машин, 7 БМ-13 (они почему-то фигурировали в графе «Пушки 210 мм») и одна 152-мм гаубица, выполнявшая роль пристрелочного орудия.

Именно в таком составе флеровская батарея и вошла в историю как первая в Великой Отечественной войне и первая в мире боевая часть реактивной артиллерии, участвовавшая в боевых действиях. Свой первый бой, ставший потом легендарным, Флеров и его артиллеристы дали 14 июля 1941 года. В 15:15, как следует из архивных документов, семь БМ-13 из состава батареи открыли огонь по железнодорожной станции Орша: необходимо было уничтожить скопившиеся там эшелоны с советской военной техникой и боеприпасами, которые не успели добраться до фронта и застряли, попав в руки противника. Кроме того, в Орше скапливалось и подкрепление для наступающих частей вермахта, так что возникала чрезвычайно привлекательная для командования возможность одним ударом решить сразу несколько стратегических задач.

Так и получилось. По личному приказу заместителя начальника артиллерии Западного фронта генерала Георгия Кариофилли батарея нанесла первый удар. Всего за несколько секунд по цели был выпущен полный боекомплект батареи - 112 реактивных снарядов, каждый из которых нес боевой заряд весом почти 5 кг - и на станции начался ад. Вторым ударом батарея Флерова уничтожила понтонную переправу гитлеровцев через реку Оршица - с тем же успехом.

Через несколько дней на фронт прибыли еще две батареи - лейтенанта Александра Куна и лейтенанта Николая Денисенко. Обе батареи нанесли первые свои удары по врагу в последних числах июля тяжелого 1941 года. А с начала августа в Красной армии началось формирование уже не отдельных батарей, а целых полков реактивной артиллерии.

Гвардия первых месяцев войны

Первый документ о формировании такого полка был издан 4 августа: постановление Госкомитета СССР по обороне предписывало сформировать один гвардейский минометный полк, вооруженный установками М-13. Этому полку было присвоено имя наркома общего машиностроения Петра Паршина - человека, который, собственно, и обратился в ГКО с идеей формирования такого полка. И с самого начала предложил дать ему звание гвардейского - за полтора месяца до того, как в Красной армии появились первые гвардейские стрелковые части, а потом и все остальные.

«Катюши» на марше. 2-й Прибалтийский фронт, январь 1945 года. Фото: Василий Савранский / РИА Новости

Четыре дня спустя, 8 августа, было утверждено штатное расписание гвардейского полка реактивных установок: каждый полк состоял из трех или четырех дивизионов, а каждый дивизион - из трех батарей по четыре боевые машины. Той же директивой предусматривалось формирование первых восьми полков реактивной артиллерии. Девятым стал полк имени наркома Паршина. Примечательно, что уже 26 ноября наркомат общего машиностроения был переименован в наркомат минометного вооружения: единственный в СССР, занимавшийся одним-единственным видом оружия (просуществовал до 17 февраля 1946 года)! Это ли не свидетельство того, какое огромное значение руководство страны придавало реактивным минометам?

Другим свидетельством этого особого отношения стало постановление Госкомитета по обороне, вышедшее месяц спустя - 8 сентября 1941 года. Этот документ фактически превращал реактивную минометную артиллерию в особый, привилегированный вид вооруженных сил. Гвардейские минометные части выводились из состава Главного артиллерийского управления РККА и превращались в гвардейские минометные части и соединения со своим собственным командованием. Оно подчинялось непосредственно Ставке Верховного главнокомандования, а в его состав входили штаб, управление вооружений минометных частей М-8 и М-13 и оперативные группы на основных направлениях.

Первым командующим гвардейскими минометными частями и соединениями стал военинженер 1-го ранга Василий Аборенков - человек, чье имя фигурировало в авторском свидетельстве на «ракетную автоустановку для внезапного, мощного артиллерийского и химического нападения на противника с помощью ракетных снарядов». Именно Аборенков на посту сначала начальника отдела, а потом заместителя начальника Главного артиллерийского управления сделал все, чтобы Красная армия получила новое, невиданное оружие.

После этого процесс формирования новых артиллерийских подразделений пошел полным ходом. Основной тактической единицей стал полк гвардейских минометных частей. Он состоял из трех дивизионов реактивных установок М-8 или М-13, зенитного дивизиона, а также подразделений обслуживания. Всего в полку числились 1414 человек, 36 боевых машин БМ-13 или БМ-8, а из прочего вооружения - 12 зенитных пушек калибра 37 мм, 9 зенитных пулеметов ДШК и 18 ручных пулеметов, не считая ручного стрелкового оружия личного состава. Залп одного полка реактивных установок М-13 состоял из 576 реактивных снарядов - по 16 «эрэсов» в залпе каждой машины, а полка реактивных установок М-8 - из 1296 реактивных снарядов, так как одна машина выпускала сразу 36 снарядов.

«Катюши», «Андрюши» и другие члены реактивной семьи

К концу Великой Отечественной войны гвардейские минометные части и соединения Красной армии стали грозной ударной силой, оказавшей существенное влияние на ход боевых действий. В общей сложности к маю 1945 года советская реактивная артиллерия насчитывала 40 отдельных дивизионов, 115 полков, 40 отдельных бригад и 7 дивизий - всего 519 дивизионов.

На вооружении этих подразделений стояли боевые машины трех видов. Прежде всего это были, конечно, сами «Катюши» - боевые машины БМ-13 со 132-миллиметровыми реактивными снарядами. Именно они стали самыми массовыми в советской реактивной артиллерии времен Великой Отечественной войны: с июля 1941 года по декабрь 1944-го выпустили 6844 такие машины. Пока в СССР не стали поступать ленд-лизовские грузовики «Студебеккер», пусковые установки монтировали на шасси ЗИС-6, а потом основными носителями стали американские шестиосные тяжеловозы. Кроме того, существовали модификации пусковых установок для размещения М-13 на других поступавших по ленд-лизу грузовиках.

Гораздо больше модификаций было у 82-миллиметровой «Катюши» БМ-8. Во-первых, только эти установки благодаря их небольшим габаритам и весу удавалось монтировать на шасси легких танков Т-40 и Т-60. Такие самоходные реактивные артиллерийские установки получили название БМ-8-24. Во-вторых, такого же калибра установки монтировались на железнодорожных платформах, бронекатерах и торпедных катерах и даже на дрезинах. А на Кавказском фронте их переделали под стрельбу с земли, без самоходного шасси, которому было бы не развернуться в горах. Но основной модификацией стала пусковая установка для реактивных снарядов М-8 на автомобильном шасси: до конца 1944 года их было выпущено 2086 штук. В основном это были БМ-8-48, запущенные в производство в 1942 году: эти машины имели 24 балки, на которые устанавливались 48 реактивных снарядов М-8, выпускались они на шасси грузовика «Форм Мармон-Херрингтон». А пока не появилось иностранное шасси, на базе грузовика ГАЗ-ААА выпускались установки БМ-8-36.

Харбин. Парад войск Красной армии в честь победы над Японией. Фото: Фотохроника ТАСС

Последней и самой мощной модификацией «Катюши» стали гвардейские минометы БМ-31-12. Их история началась в 1942 году, когда удалось сконструировать новый реактивный снаряд М-30, представлявший собой уже привычный М-13 с новой боевой частью калибра 300 мм. Поскольку менять реактивную часть снаряда не стали, получился своего рода «головастик» - его сходство с мальчишкой, видимо, и послужило основой для прозвища «Андрюша». Первоначально снаряды нового типа запускались исключительно из наземного положения, прямо с рамообразного станка, на котором в деревянных упаковках стояли снаряды. Год спустя, в 1943-м, на смену М-30 пришел реактивный снаряд М-31 с более тяжелой боевой частью. Именно под этот новый боеприпас к апрелю 1944 года и была сконструирована пусковая установка БМ-31-12 на шасси трехосного «Студебеккера».

По подразделениям гвардейских минометных частей и соединений эти боевые машины распределялись так. Из 40 отдельных дивизионов реактивной артиллерии 38 были вооружены установками БМ-13, и только два - БМ-8. Такое же соотношение было и в 115 полках гвардейских минометов: 96 из них имели на вооружении «Катюши» в варианте БМ-13, а остальные 19 - 82-миллиметровые БМ-8. Гвардейские минометные бригады вообще не имели на вооружении реактивных минометов калибра меньше, чем 310 мм. 27 бригад были вооружены рамными пусковыми установками М-30, а потом М-31, а 13 - самоходными М-31-12 на автомобильном шасси.

Та, с кого началась реактивная артиллерия

В годы Великой Отечественной войны советская реактивная артиллерия не имела равных себе по другую сторону фронта. Несмотря на то что печально знаменитый немецкий реактивный миномет Nebelwerfer, носивший у советских солдат прозвища «Ишак» и «Ванюша», имел сопоставимую с «Катюшей» эффективность, он был значительно менее мобильным и имел в полтора раза меньшую дальность стрельбы. Достижения союзников СССР по антигитлеровской коалиции в области реактивной артиллерии были еще более скромными.

Американская армия только в 1943 году приняла на вооружение 114-миллиметровые реактивные снаряды М8, для которых разработали три типа пусковых установок. Установки типа Т27 больше всего напоминали советские «Катюши»: они монтировались на грузовиках повышенной проходимости и представляли собой два пакета из восьми направляющих каждый, установленные поперек продольной оси машины. Примечательно, что в США повторили первоначальную схему «Катюши», от которой советские инженеры отказались: поперечное расположение пусковых установок приводило к сильной раскачке машины в момент залпа, что катастрофически снижало кучность стрельбы. Существовал еще вариант Т23: тот же пакет из восьми направляющих устанавливался на шасси «Виллиса». А самым мощным по силе залпа был вариант установки Т34: 60 (!) направляющих, которые устанавливались на корпусе танка «Шерман», прямо над башней, из-за чего наведение в горизонтальной плоскости производилось с помощью поворота всего танка.

Кроме них, в армии США в годы Второй мировой войны использовались еще усовершенствованный реактивный снаряд М16 с пусковой установкой Т66 и пусковая установка Т40 на шасси средних танков типа М4 для 182-миллиметровых реактивных снарядов. А в Великобритании с 1941 года стоял на вооружении пятидюймовый реактивный снаряд 5”UP, для залповой стрельбы такими снарядами использовались 20-трубные корабельные пусковые установки или 30-трубные буксируемые колесные. Но все эти системы были, по сути, только подобием советской реактивной артиллерии: догнать или превзойти «Катюшу» им не удалось ни по распространенности, ни по боевой эффективности, ни по масштабам производства, ни по известности. Не случайно же именно слово «Катюша» по сей день служит синонимом слова «реактивная артиллерия», а сама БМ-13 стала родоначальницей всех современных реактивных систем залпового огня.

История катюши

История создания катюши берёт своё начало ещё в допетровские времена. На Руси первые ракеты появились в XV веке. К концу XVI века в России хорошо знали устройство, способы изготовления и боевого применения ракет. Об этом убедительно свидетельствует «Устав ратных, пушечных и других дел, касающихся до военной науки», написанный в 1607-1621 годах Онисимом Михайловым. С 1680 года в России существовало уже специальное Ракетное заведение. В XIX веке ракеты, предназначенные для поражения живой силы и материальной части противника, были созданы генерал-майором Александром Дмитриевичем Засядко . Работы по созданию ракет Засядко начал в 1815 году в инициативном порядке на собственные средства. К 1817 году ему удалось на базе осветительной ракеты создать боевую ракету фугасного и зажигательного действия.
В конце августа 1828 года из Петербурга под осажденную турецкую крепость Варну прибыл гвардейский корпус. Вместе с корпусом прибыла и первая русская ракетная рота под командованием подполковника В. М. Внукова. Рота была сформирована по инициативе генерал-майора Засядко. Ракетная рота получила первое боевое крещение под Варной 31 августа 1828 года во время атаки турецкого редута, расположенного у моря южнее Варны. Ядра и бомбы полевых и корабельных орудий, а также разрывы ракет, заставили защитников редута укрыться в норах, сделанных во рву. Поэтому, когда охотники (добровольцы) Симбирского полка бросились на редут, турки не успели занять свои места и оказать атакующим эффективного сопротивления.

5 марта 1850 года командиром Ракетного заведения был назначен полковник Константин Иванович Константинов – внебрачный сын великого князя Константина Павловича от связи с актрисой Кларой Анной Лоренс. В период его нахождения на этой должности на вооружение русской армии были приняты 2-, 2,5– и 4-дюймовые ракеты системы Константинова. Вес боевых ракет зависел от типа боевой части и характеризовался следующими данными: 2-дюймовая ракета весила от 2,9 до 5 кг; 2,5-дюймовая - от 6 до 14 кг и 4-дюймовая - от 18,4 до 32 кг.

Дальности стрельбы ракет системы Константинова, созданных им в 1850-1853 годах, были весьма значительны для того времени. Так, 4-дюймовая ракета, снаряженная 10-фунтовыми (4,095 кг) гранатами, имела максимальную дальность стрельбы 4150 м, а 4-дюймовая зажигательная ракета - 4260 м, в то время как четвертьпудовый горный единорог обр. 1838 г. имел максимальную дальность стрельбы всего лишь 1810 метров. Мечтой Константинова было создание воздушной ракетной установки, стреляющей ракетами с воздушного шара. Проведённые опыты доказали большую дальность стрельбы ракетами с привязного аэростата. Однако добиться приемлемой кучности не удалось.
После смерти К. И. Константинова в 1871 году ракетное дело в русской армии пришло в упадок. Боевые ракеты эпизодически и в небольшом количестве применялись в русско-турецкой войне 1877-1878 годов. Более успешно ракеты применялись при покорении Средней Азии в 70-80-х годах XIX века. Решающую роль они сыграли при . В последний раз ракеты Константинова применялись в Туркестане в 90-е годы XIX века. А в 1898 году боевые ракеты были официально сняты с вооружения русской армии.
Новый импульс развитию ракетного оружия был дан во время первой мировой войны: в 1916 году профессор Иван Платонович Граве создал желатиновый порох, усовершенствовав бездымный порох французского изобретателя Поля Вьеля. В 1921 году разработчики Н. И. Тихомиров, В. А. Артемьев из газодинамической лаборатории приступили к разработке реактивных снарядов на основе этого пороха.

На первых порах у газодинамической лаборатории, где создавалось ракетное оружие, трудностей и неудач было больше, чем успехов. Однако энтузиасты – инженеры Н. И. Тихомиров, В. А. Артемьев, а затем и Г. Э. Лангемак и Б. С. Петропавловский упорно совершенствовали свое «детище», твердо веря в успех дела. Потребовались обширные теоретические разработки и бесчисленные эксперименты, которые в итоге привели к созданию в конце 1927 года 82-мм осколочного реактивного снаряда с пороховым двигателем, а вслед за ним и более мощного, калибром 132 мм. Испытательные стрельбы, проведенные под Ленинградом в марте 1928 года, обнадеживали – дальность составляла уже 5-6 км, хотя рассеивание по-прежнему было большим. Долгие годы его не удавалось значительно снизить: изначальная концепция предполагала снаряд с оперением, не выходящим за его калибр. Ведь направляющей для него служила труба – простая, легкая, удобная для монтажа.
В 1933 году инженер И. Т. Клейменов предложил делать более развитое оперение, более чем в два раза превышающее по своему размаху калибр снаряда. Кучность стрельбы повысилась, увеличилась и дальность полета, но пришлось конструировать новые открытые – в частности, рельсовые – направляющие для снарядов. И снова годы экспериментов, поисков...
К 1938 году основные трудности в создании мобильной реактивной артиллерии были преодолены. Сотрудники московского РНИИ Ю. А. Победоносцев, Ф. Н. Пойда, Л. Э. Шварц и другие разработали 82-мм осколочные, осколочно-фугасные и термитные снаряды (PC) с твердотопливным (пороховым) двигателем, который запускался дистанционным электрозапалом.

В то же время для стрельбы по наземным целям конструкторы предложили несколько вариантов мобильных многозарядных пусковых установок залпового огня (по площадям). В их создании под руководством А. Г. Костикова принимали участие инженеры В. Н. Галковский, И. И. Гвай, А. П. Павленко, А. С. Попов.
Установка состояла из восьми открытых направляющих рельсов, связанных между собой в единое целое трубчатыми сварными лонжеронами. 16 реактивных 132-мм снарядов массой по 42,5 кг фиксировались с помощью Т-образных штифтов сверху и снизу направляющих попарно. В конструкции была предусмотрена возможность менять угол возвышения и разворота по азимуту. Наводка на цель производилась через прицел вращением рукояток подъемного и поворотного механизмов. Установку монтировали на шасси грузового автомобиля , причем в первом варианте сравнительно короткие направляющие располагались поперек машины, получившей общее название МУ-1 (механизированная установка). Это решение было неудачным – при стрельбе машина раскачивалась, что существенно уменьшало кучность боя.

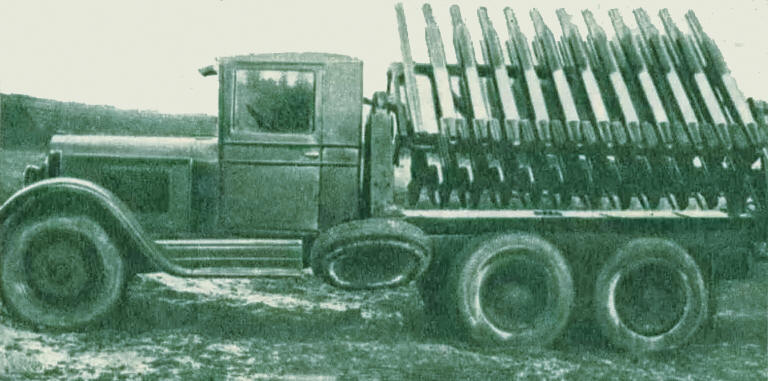

Установка МУ-1, поздний вариант. Расположение направляющих ещё поперечное, но в качестве шасси уже используется ЗиС-6. На такой установке одновременно помещалось 22 снаряда, и она могла вести огонь прямой наводкой. Если бы вовремя догадались добавить выдвижные лапы, то такой вариант установки по боевым качествам превзошёл бы МУ-2, принятую впоследствии на вооружение под индексом БМ-12-16.

Снаряды М-13, содержавшие по 4,9 кг взрывчатого вещества, обеспечивали радиус сплошного поражения осколками 8-10 метров (при установке взрывателя на «О» - осколочное) и действительного поражения 25-30 метров. В грунте средней твердости при установке взрывателя на «3» (замедление) создавалась воронка диаметром 2-2,5 метра и глубиной 0,8-1 метр.
В сентябре 1939 года была создана реактивная система МУ-2 на более подходящем для этой цели трехосном грузовике ЗИС-6. Автомобиль представлял собой грузовик повышенной проходимости с двухскатной ошиновкой задних мостов. Длина его при 4980-миллиметровой колёсной базе составляла 6600 миллиметров, а ширина равнялась 2235 мм. На автомобиле был установлен тот же рядный шестицилиндровый с карбюраторный двигатель водяным охлаждением, что устанавливался и на ЗиС-5. Диаметр его цилиндра был равен 101,6 мм, а ход поршня составлял 114,3 мм. Таким образом, его рабочий объём был равен 5560 кубическим сантиметрам, так что указываемый в большинстве источников объем в 5555 куб. см является результатом чьей-то ошибки, растиражированной впоследствии многими серьёзными изданиями. При 2300 об/мин двигатель, имевший 4,6-кратную степень сжатия, развивал неплохую по тем временам 73-сильную мощность, но из-за большой нагрузки максимальная скорость ограничивалась 55 километрами в час.

В этом варианте удлиненные направляющие устанавливались вдоль автомобиля, задняя часть которого перед стрельбой дополнительно вывешивалась на домкратах. Масса машины с экипажем (5-7 человек) и полным боекомплектом составляла 8,33 т, дальность стрельбы достигала 8470 м. Только за один залп продолжительностью 8-10 секунд боевая машина выстреливала на позиции врага 16 снарядов, содержащих 78,4 кг высокоэффективного взрывчатого вещества. Трехосный ЗИС-6 обеспечивал МУ-2 вполне удовлетворительную подвижность на местности, позволял ей быстро совершать марш-маневр и смену позиции. А для перевода машины из походного положения в боевое было достаточно 2-3 минут. Однако при этом установка приобрела другой недостаток– невозможность стрельбы прямой наводкой и, как следствие, большое мёртвое пространство. Тем не менее, наши артиллеристы научились впоследствии его преодолевать и даже стали применять .
25 декабря 1939 года Артиллерийским управлением Красной Армии были одобрены 132-мм реактивный снаряд М-13 и пусковая установка, получившая название БМ-13 . НИИ-З получил заказ на изготовление пяти таких установок и партии реактивных снарядов для проведения войсковых испытаний. Кроме того, артиллерийское управление Военно-Морского флота также заказало одну пусковую установку БМ-13 дня испытания ее в системе береговой обороны. В течение лета и осени 1940 года НИИ-3 изготовил шесть пусковых установок БМ-13. Осенью того же года пусковые установки БМ-13 и партия снарядов М-13 были готовы для испытаний.

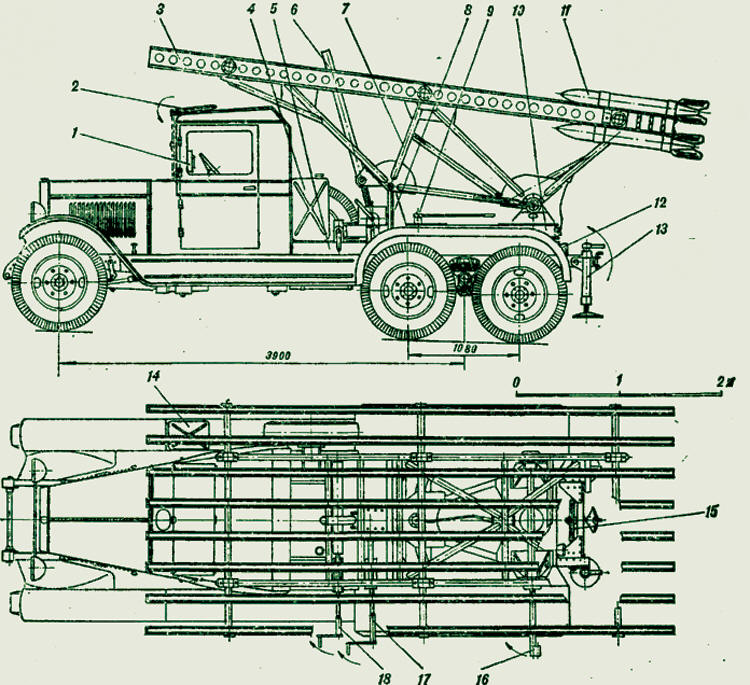

1 – коммутатор, 2 – бронещиты кабины, 3 – пакет направляющих, 4 – бензобак, 5 – основание поворотной рамы, 6 – кожух подъемного винта, 7 – подъемная рама, 8 – походная опора, 9 – стопор, 10 – поворотная рама, 11 – снаряд М-13, 12 – стоп-сигнал, 13 – домкраты, 14 – аккумулятор пусковой установки, 15 – рессора буксирного прибора, 16 – кронштейн прицела, 17 – рукоятка подъемного механизма, 18 – рукоятка поворотного механизма, 19 – запасное колесо, 20 – распределительная коробка.

17 июня 1941 года на подмосковном полигоне во время осмотра образцов нового вооружения Красной Армии были произведены залповые пуски из боевых машин БМ-13. Нарком обороны Маршал Советского Союза Тимошенко, нарком вооружения Устинов и начальник Генерального штаба генерал армии Жуков, присутствовавшие на испытаниях, дали высокую оценку новому оружию. К показу были подготовлены два опытных образца боевой машины БМ-13. Одна из них была заряжена осколочно-фугасными реактивными снарядами, а вторая - осветительными реактивными снарядами. Были сделаны залповые пуски осколочно-футасных реактивных снарядов. Все мишени в районе падения снарядов были поражены, горело все, что могло гореть на этом участке артиллерийской трассы. Участники стрельб дали высокую оценку новому ракетному оружию. Тут же на огневой позиции было высказано мнение о необходимости скорейшего принятия на вооружение первой отечественной установки РСЗО.
21 июня 1941 года, буквально за несколько часов до начала войны, после осмотра образцов ракетного оружия Иосиф Виссарионович Сталин принял решение о развертывании серийного производства реактивных снарядов М-13 и пусковой установки БМ-13 и о начале формирования ракетных войсковых частей. Из-за угрозы надвигавшейся войны это решение было принято, несмотря на то, что пусковая установка БМ-13 еще не прошла войсковых испытаний и не была отработана до стадии, допускающей массовое промышленное изготовление.

Командир первой экспериментальной батареи катюш капитан Флёров. 2 октября батарея Флёрова попала в . Батарейцы прошли по вражеским тылам более 150 километров. Флёров сделал всё возможное, чтобы спасти батарею и прорваться к своим. В ночь на 7 октября 1941 года колонна машин батареи Флёрова попала в засаду у деревни Богатыри Знаменского района Смоленской области. Оказавшись в безвыходном положении, личный состав батареи принял бой. Под шквальным огнём они взорвали машины. Многие из них погибли. Будучи тяжело раненым, командир взорвал себя вместе с головной пусковой установкой.

2 июля 1941 года из Москвы на Западный фронт выступила первая в Красной Армии экспериментальная батарея реактивной артиллерии под командованием капитана Флерова. 4 июля батарея вошла в состав 20-й армии, войска которой занимали оборону по Днепру в районе города Орши.

В большинстве книг о войне – как научных, так и художественных – днём первого применения «катюши» названа среда, 16 июля 1941 года. В тот день батарея под командованием капитана Флерова нанесла уда по только что занятой противником железнодорожной станции Орша и уничтожила скопившиеся на ней эшелоны.
Однако на самом деле батарея Флёрова была впервые задействована на фронте двумя днями ранее: 14 июля 1941 года было осуществлено три залпа по городу Рудня Смоленской области. Этот городок с населением всего в 9 тысяч человек находится на Витебской возвышенности на реке Малая Березина в 68 км от Смоленска у самой границе России и Белоруссии. В тот день немцы захватили Рудню, и на базарной площади городка скопилось большое количество военной техники. В этот момент на высоком крутом западном берегу Малой Березины и появилась батарея капитана Ивана Андреевича Флёрова. С неожиданного для противника западного направления она ударила по базарной площади. Едва смолк звук последнего залпа, один из бойцов-артиллеристов по фамилии Каширин во весь голос запел популярную в те годы песню «Катюша», написанную в 1938 году Матвеем Блантером на слова Михаила Исаковского. Через два дня, 16 июля, в 15 часов 15 минут батарея Флёрова нанесла удар по станции Орша, а полтора часа спустя – по немецкой переправе через Оршицу. В тот день к батарее Флёрова был прикомандирован сержант-связист Андрей Сапронов, обеспечивавший связь батареи с командованием. Едва лишь сержант услышал про то, как Катюша выходила на высокий берег, на крутой, он тут же вспомнил, как только что на такой же высокий и крутой берег входили пусковые установки реактивных снарядов, и, докладывая в штаб, 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии о выполни Флёровым боевого задания, связист Сапронов сказал: «Катюша спела на отлично».

2 августа 1941 года начальник артиллерии Западного фронта генерал-майор И. П. Крамар сообщал: «По заявлениям комсостава стрелковых частей и наблюдениям артиллеристов, внезапность такого массированного огня наносит большие потери противнику и настолько сильно действует морально, что части противника в панике бегут. Там же отмечалось, что противник бежит не только с участков, обстреливаемых новым оружием, но и с соседних, находящихся на расстоянии 1-1,5 км от зоны обстрела.
А вот как рассказывали о катюше враги: «После залпа оргáна Сталина из нашей роты численностью 120 человек, – заявил на допросе немецкий Харт, – в живых осталось 12. Из 12 станковых пулеметов цел остался один, да и тот без лафета, а из пяти тяжелых минометов – ни одного».
Ошеломляющий для противника дебют реактивного оружия побудил нашу промышленность форсировать серийный выпуск нового миномета. Однако для «катюш» поначалу не хватало самоходных шасси – носителей реактивных установок. Попытались восстановить производство ЗИС-6 на Ульяновском автозаводе, куда в октябре 1941 года эвакуировали московский ЗИС, но отсутствие специализированного оборудования для производства червячных мостов не позволило сделать это. В октябре 1941 года на вооружение был принят танк со смонтированной на месте башни установкой БМ-8-24 . Она вооружалась реактивными снарядами РС-82 .
В сентябре 1941 - феврале 1942 года в НИИ-3 была разработана новая модификация 82-мм снаряда М-8, которая имела такую же дальность (около 5000 м), но почти в два раза больше взрывчатого вещества (581 г) по сравнению с авиационным снарядом (375 г).

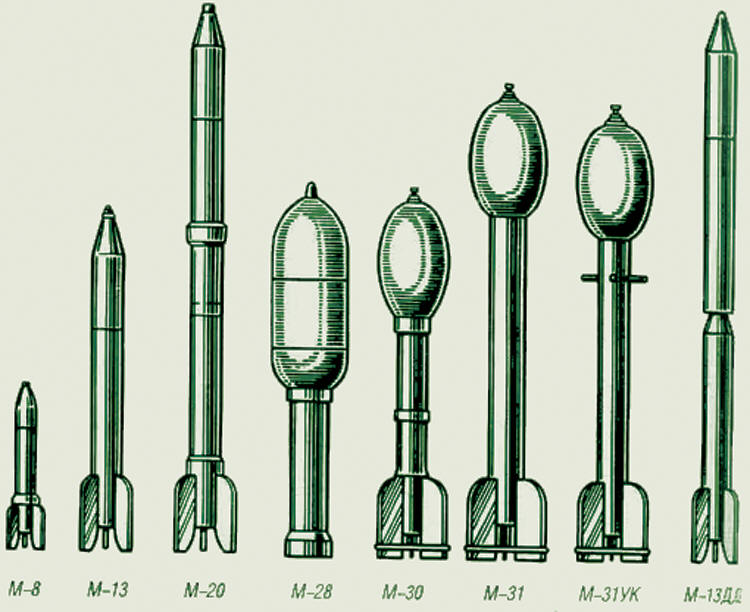

К концу войны был принят на вооружение 82-мм снаряд М-8 с баллистическим индексом ТС-34 и дальностью стрельбы 5,5 км.
В первых модификациях реактивного снаряда М-8 применяли ракетный заряд, изготовленный из нитроглицеринового пороха баллистического типа марки Н. Заряд состоял из семи цилиндрических шашек с наружным диаметром 24 мм и диаметром канала 6 мм. Длина заряда была 230 мм, а вес 1040 г.
Для увеличения дальности полета снаряда ракетная камера двигателя была увеличена до 290 мм, а специалисты ОТБ завода № 98 после испытания ряда вариантов конструкций заряда отработали заряд из пороха НМ-2, состоявший из пяти шашек с наружным диаметром 26,6 мм, диаметром канала 6 мм и длиной 287 мм. Вес заряда составил 1180 г. С применением этого заряда дальность полета снаряда увеличилась до 5,5 км. Радиус сплошного поражения осколками снаряда М-8 (ТС-34) составлял 3-4 м, а радиус действительного поражения осколками составлял 12-15 метров.

Младшая сестра Катюши – установка БМ-8-24 на шасси танка

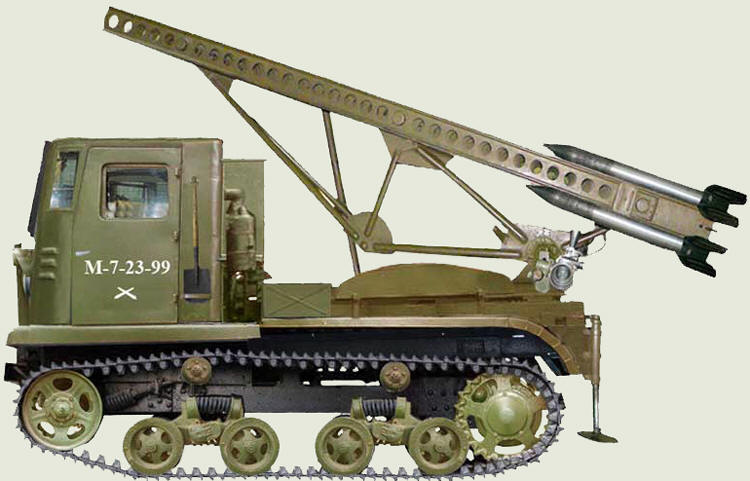

Установка БМ-13-16 на шасси гусеничного тягача СТЗ-5.Опытные образцы пусковых установок для снарядов М-13 на шасси СТЗ-5 прошли полигонные испытания в октябре 1941 года и были приняты на вооружение. Их серийное производство было начато на заводе им. Коминтерна в Воронеже. Однако 7 июля 1942 года немцы захватили правобережную часть Воронежа, и сборка установок прекратилась.

Реактивными пусковыми установками оснащались также гусеничные тягачи СТЗ-5, получаемые по ленд-лизу автомобили повышенной проходимости Форд-Мармон, Интернационал Джиемси и Остин. Но наибольшее число «катюш» монтировалось на полноприводные трехосные автомобили. В 1943 году в производство были запущены снаряды М-13 со сварным корпусом, с баллистическим индексом ТС-39. Снаряды имели взрыватель ГВМЗ. В качестве топлива использовался порох НМ-4.
Основной причиной низкой кучности реактивных снарядов типа М-13 (ТС-13) был эксцентриситет тяги реактивного двигателя, то есть смещение вектора тяги от оси ракеты из-за неравномерного горения пороха в шашках. Это явление легко устраняется при вращении ракеты. В этом случае импульс силы тяги будет всегда совпадать с осью ракеты. Вращение, придаваемое оперенной ракете с целью улучшения кучности, называется проворотом. Ракеты с проворотом не следует путать с турбореактивными ракетами. Скорость проворота оперенных ракет составляла несколько десятков, в крайнем случае сотен, оборотов в минуту, что не достаточно для стабилизации снаряда вращением (причем вращение происходит на активном участке полета, пока работает двигатель, а потом прекращается). Угловая скорость турбореактивных снарядов, не имеющих оперения, составляет несколько тысяч оборотов в минуту, чем создается гироскопический эффект и, соответственно, более высокая точность попадания, чем у оперенных снарядов, как невращающихся, так и с проворотом. В обоих типах снарядов вращение происходит за счет истечения пороховых газов основного двигателя через маленькие (несколько миллиметров в диаметре) сопла, направленные под углом к оси снаряда.

Реактивные снаряды с проворотом за счет энергии пороховых газов у нас называли УК - улучшенной кучности, например М-13УК и М-31УК.
Снаряд М-13УК но своему устройству отличался от снаряда М-13 тем, что на переднем центрирующем утолщении имелось 12 тангенциальных отверстий, через которые вытекала часть пороховых газов. Отверстия просверлены так, что пороховые газы, вытекая из них, создавали вращающий момент. Снаряды М-13УК-1 отличались от снарядов М-13УК устройством стабилизаторов. В частности, стабилизаторы М-13УК-1 изготовлялись из стального листа.
С 1944 года на базе Студебекеров стали выпускаться новые, более мощные установки БМ-31-12 с 12 минами М-30 и М-31 калибра 301 мм, весом по 91,5 кг (дальность стрельбы – до 4325 м). Для повышения кучности стрельбы были созданы и освоены поворачивающиеся в полете снаряды М-13УК и М-31УК улучшенной кучности.
Пуск снарядов производился с трубчатых направляющих сотового типа. Время перевода в боевое положение составляло 10 минут. При разрыве 301-мм снаряда, содержавшего 28,5 кг ВВ, образовывалась воронка глубиной 2,5 м и диаметром 7-8 м. Всего за годы войны было произведено 1184 машины БМ-31-12.

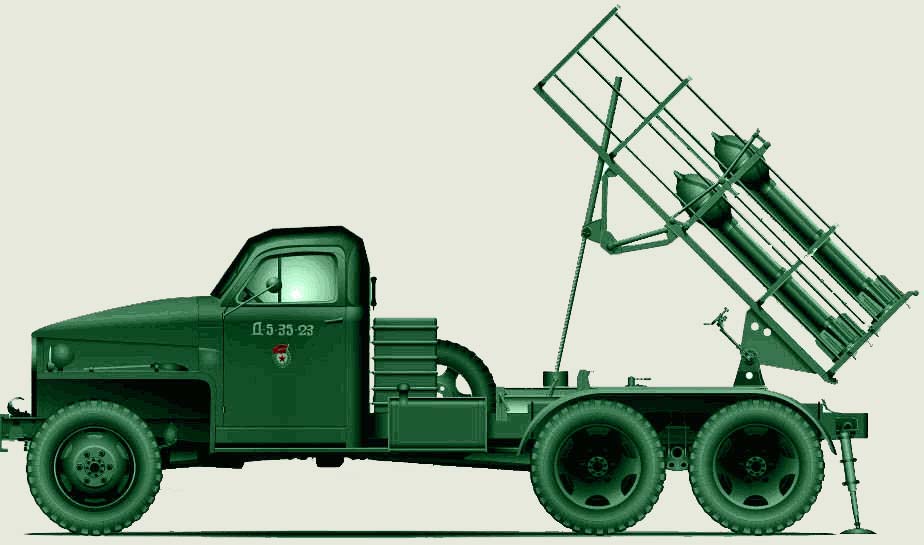

БМ-31-12 на шасси Студебекера US-6

Удельный вес реактивной артиллерии на фронтах Великой Отечественной войны постоянно возрастал. Если в ноябре 1941 года было сформировано 45 дивизионов «катюш», то и 1 января 1942 года их насчитывалось уже 87, в октябре 1942 года – 350, а в начале 1945-го – 519. К концу войны в Красной Армии насчитывалось 7 дивизий, 40 отдельных бригад, 105 полков и 40 отдельных дивизионов гвардейских минометов. Ни одна крупная артподготовка не проходила без катюш.

В послевоенное время катюши собирались заменить установкой БМ-14-16 , смонтированной на шасси ГАЗ-63 , но принятая на вооружение в 1952 году установка смогла заменить катюшу лишь частично, и поэтому до самого внедрения в войска установки катюши продолжали выпускаться на шасси автомобиля ЗиС-151, и даже ЗиЛ-131.

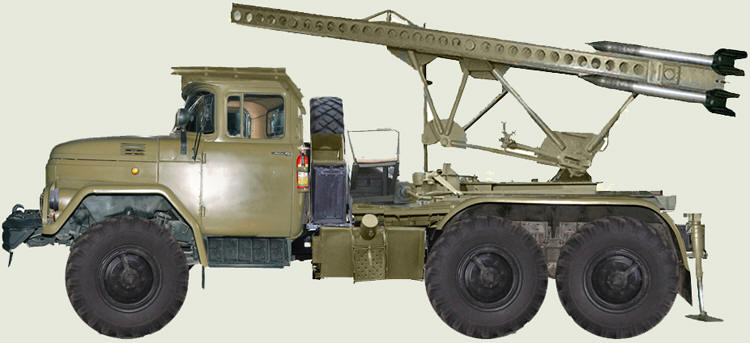

БМ-13-16 на шасси ЗиЛ-131

Смотрите также:

Первый в мире мобильник был советский Почему в 1944 году депортировали чеченцев и ингушей Рейтинг стран мира по численности вооружённых сил Кто и как продавал Аляску Почему мы проиграли Холодную войну Тайна реформы 1961 года Как остановить вырождение нации

Первое, что приходит на ум при слове «Катюша» — смертоносная артиллерийская машина, использовавшаяся Советским Союзом во время . Данные машины широко использовались во время войны и были известны силой наносимого реактивного удара.

Техническое назначение «Катюши» — боевая машина реактивной артиллерии (БМРА), подобные установки стоили меньше, чем полноценное артиллерийское орудие, но при этом могли буквально обрушить ад на голову противнику за несколько секунд. Советские инженеры достигли баланса между огневой мощью, мобильностью, точностью и экономической эффективностью в создании данной системы, что и сделало её всемирно известной.

Создание боевой машины

Работа над созданием Катюши началась в начале 1938 года, когда Реактивный научно-исследовательский институт (РНИИ) в Ленинграде получил разрешение на разработку собственной БМРА. Изначально масштабные испытания оружия начались в конце 1938 года, но огромное количество недостатков в машине не впечатлило Советскую армию, однако, после доработки системы, в 1940 году, Катюшу все же выпустили небольшой партией.

Вы, наверняка, гадаете, откуда артиллерийская машина получила своё особенное название – история «Катюши» довольно уникальна. Существование данного оружия было секретом до самого окончания войны, во время которой боевую машину, с целью скрыть её истинную природу, помечали буквами «КАТ», что расшифровывалось «Костикова автоматический термитный», из-за чего солдаты и окрестили её Катюшей, в честь патриотической песни Михаила Исаковского.

Также Катюша издавала громкий воющий звук во время выстрела, а расстановка ракет на орудии напоминала церковный орган, из-за чего немецкие солдаты называли машину «Орган Сталина», за звук и страх, который он порождал в рядах неприятеля. Само же оружие было настолько секретным, что исключительно оперативники НКВД и наиболее доверенные люди были обучены им управлять, и имели на то разрешение, но когда Катюша вышла в массовое производство, ограничения были сняты, и машина поступила в распоряжение Советских войск.

Возможности БМРА «Катюша»

Катюша использовала улучшенный авиационный реактивный снаряд РС-132, адаптированный для наземной установки — М-13.

• Снаряд содержал в себе пять килограмм взрывчатого вещества.
• Машина, на которой перемещалась артиллерийская установка – БМ-13 – была создана специально для реактивной полевой артиллерии.
• Дальность полета ракеты достигала 8,5 километров.
• Разброс снаряда после выстрела с осколочным действием достигал десяти метров.
• Установка вмещала в себя 16 реактивных снарядов.

Новая, улучшенная и увеличенная версия снаряда М-13 – трехсотмиллиметровый М-30/31 – была разработана в 1942 году. Данный снаряд также запускался с машины специализированного назначения, названной БМ-31.

• Луковичной формы боеголовка содержала в себе больше взрывчатого вещества и запускалась, в отличие от М-13, не с рельсовой установки, а с рамы.
• Раме на БМ-31 не хватало мобильности по сравнению с БМ-13, поскольку изначальные версии подобной пусковой установки не были предназначены для передвижных платформ.
• Содержание взрывчатки в М-31 повысилось до 29 килограмм, но ценой сокращения дальности до 4,3 км.
• Каждая рама вмещала в себя 12 боеголовок.

Также использовался и меньший снаряд, М-8, калибром 82 миллиметра, прикрепленный к установке на БМ-8.

• Дальность М-8 достигала почти шесть километров, а сам снаряд содержал в себе полкило взрывчатого вещества.
• Для запуска данной боеголовки использовалась рельсовая установка, на которой, благодаря меньшему размеру снарядов, помещалось куда больше ракет.
• Машина, вмещающая тридцать шесть ракет, называлась БМ-8-36, вмещающая сорок восемь – БМ-8-48 и так далее.

Изначально, М-13 оснащались только взрывчатыми боеголовками и использовались против скоплений вражеских войск, но доказавшая свою функциональность в ходе войны Катюша, стала снабжаться и бронебойными ракетами для противостояния танковым войскам. Дымовые, освещающие и прочие ракеты также были разработаны, дабы дополнять взрывчатые и бронебойные боеголовки. Однако, М-31 по-прежнему оснащалась исключительно взрывчатыми снарядами. Залпом, превышающим сотню ракет, они наносили не только максимальные физические разрушения, но и психологический урон противнику.

Но все подобные ракеты имели один недостаток – они не отличались точностью и были эффективны только в больших количествах и в атаках на крупные и растянутые по территории цели.

Изначально, пусковые установки Катюши монтировались на грузовик ЗИС-5, но дальше, по ходу войны, установки монтировали на разнообразные транспортные средства, включая поезда и лодки, равно как и на тысячи американских грузовиков, полученных в ходе ленд-лиза.

Первые бои БМРА «Катюша»

Катюша дебютировала в бою в 1941 году, во время внезапного вторжения немецких войск на территорию Советского союза. Это было не самое подходящее время для развертывания машины, поскольку единственная батарея имела только четыре дня тренировки, а заводы для массового производства едва-едва были созданы.

Однако, первая батарея состоящая из семи пусковых установок БМ-13 и шестисот ракет М-13 была отправлена в бой. В то время, Катюша была секретной разработкой, поэтому было принято огромное количество мер, чтобы спрятать установку до участия в бою.

Седьмого июля 1941 года первая батарея вступила в бой, атаковав нападающие немецкие войска подле реки Березины. Немецкие солдаты ударились в панику, когда ливень взрывных снарядов обрушился им на головы, осколки снарядов, разлетавшиеся на несколько метров, ранили и контузили бойцов, а воющий звук выстрела деморализовал не только новобранцев, но и закаленных солдат.

Первая батарея продолжала участвовать в бою, раз за разом оправдывая возложенные на неё ожидания, но в октябре солдаты противника смогли окружить батарею – однако, захватить её им не удалось, поскольку отступающие войска советской армии разрушили снаряды и пусковые установки, чтобы секретное оружие не попало в руки врага.

Залп ракет М-13, выпущенный батареей из четырех БМ-13 в течении 7-10 секунд запускал 4.35 тонн взрывчатки на площадь более 400 квадратных метров, что примерно равнялось разрушительной мощи семидесяти двух однокалиберных артиллерийских батарей.

Отличная демонстрация боевых возможностей первой батареи БМ-13 привела к массовому производству оружия, и уже в 1942 году советской армии было доступно впечатляющее количество пусковых установок и ракет. Они широко использовались в защите территорий СССР и дальнейшем наступлении на Берлин. Более пятисот батарей «Катюши» участвовало в войне с огромным успехом, а к концу войны было произведено более десяти тысяч пусковых установок и более двенадцати миллионов ракет с участием около двухсот разнообразных фабрик.

На руку быстрому производству орудий играло то, что для создания Катюши требовалась только легкая техника, а время и ресурсы, затрачиваемые на производство, были куда меньше, чем необходимые для создания гаубиц.

Наследники БМРА « Катюши»

Успешность Катюши в бою, её простое устройство и выгодное производство гарантировали то, что сейчас это орудие по-прежнему изготавливается и используется по сей день. «Катюша» стало нарицательным именем для российских БМРА разнообразных калибров вместе с префиксом «БМ».

Самый известный вариант, послевоенный БМ-21 Град, поступивший в арсенал армии в 1962 году, используется до сих пор. Как и БМ-13, БМ-21 основан на простоте, боевой мощи и эффективности, что обеспечило его популярность, как среди государственных военных, так и среди милитаризированной оппозиции, революционеров и других незаконных группировок. БМ-21 имеет сорок ракет, которые запускает на расстояние до 35 километров в зависимости от типа снаряда.

Существует также и другой вариант, появившийся раньше БМ-21, а именно в 1952 году – БМ-14, калибром 140 мм. Что интересно, данное орудие широко используется экстремистами, поскольку имеет дешевую, компактную и мобильную вариацию. Последнее подтвержденное использование БМ-14 – в 2013 году, в Гражданской войне в Сирии, где вновь продемонстрировало возможность обеспечивать огромную огневую мощь в массивных атаках.

Это унаследовали БМРА БМ-27 и БМ-30, которые используют калибр 220 и 300 мм соответственно. Подобные «Катюши» могут быть оснащены дальнобойными ракетами с системной наведения, позволяющими атаковать противника с куда большей точностью на больших расстояниях, чем во времена Второй Мировой. Дальность БМ-27 достигает 20 км, а дальность БМ-30 – до 90 км. Данные установки могут запускать огромное количество снарядов за очень короткое время, заставляя старый БМ-13 выглядеть невинной игрушкой. Хорошо координированный залп трехсотым калибром из нескольких батарей легко может сравнять с землей целую дивизию противника.

Последняя наследница Катюши – РСЗО Торнадо — универсальная ракетная пусковая установка, комбинирующая ракеты БМ-21, БМ-27 и БМ-30, на восьми колесном шасси. Она использует автоматическую установку боеприпасов, наведение, спутниковую навигацию и системы позиционирования, позволяющие вести огонь с куда большей точностью, чем её предшественники. РСЗО Торнадо – будущее российской ракетной артиллерии, гарантирующее, что Катюша всегда останется востребованной в будущем.

, принята на вооружение в 1941, стояла на вооружении до 1980 г, за годы ВОВ изготовлено 30000 штук. Легенды об этом оружии начали складываться сразу после того, как оно появилось. Впрочем, история создания и применения гвардейского миномёта БМ-13 и в самом деле необычна, статью немного разбавим фото, пусть и не всегда вовремя по тексту, но по теме, самое то.

БМ-13 Катюша реактивная установка залпового огня фото, была продемонстрирована советским руководителям 21 июня 1941 года. И в тот же день, буквально за несколько часов до начала войны, было принято решение о срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки для них, получившей официальной название БМ-13 (боевая машина-13).

Схема реактивной установки БМ-13 Катюша

Первая батарея полевой БМ-13 Катюша реактивная установка залпового огня фото , отправленная на фронт в ночь с 1 на 2 июля 1941 г. под командованием капитана Флёрова, имела в своём составе семь автомобильных установок на базе трёхосного грузовика ЗиС-6. 14 июля состоялась боевая премьера в виде обстрела базарной площади городка Рудня. Но «звёздный час» ракетного оружия наступил 16 июля 1941 г. Залп, произведенный батареей, среди бела дня буквально стёр с лица земли оккупированный железнодорожный узел Орша вместе с находившимися там эшелонами Красной армии, которые не успели эвакуировать(!).

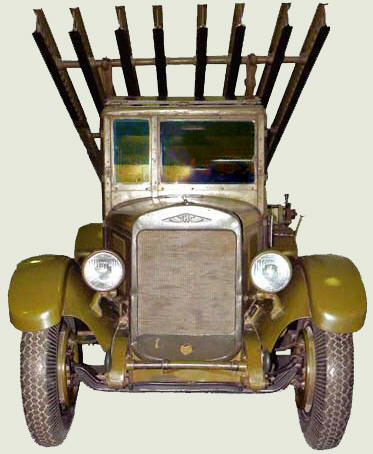

БМ-13 Катюша реактивная установка залпового огня на базе ЗИС-6 фото, это трехосный вариант грузовика ЗИС-5 и в значительной степени унифицирован с ним.

В результате огромное количество вооружения, топлива и боеприпасов не досталось врагу. Эффект артналёта был такой, что многие немцы, попавшие в зону поражения, сошли с ума. Таково было, вдобавок ко всему прочему, психологическое воздействие нового оружия, о чём в мемуарах признавались многие солдаты и офицеры Вермахта. Надо сказать, что первое применение реактивных снарядов произошло чуть ранее, в воздушных боях с японцами над далёкой речкой Халхин-Гол. Тогда были успешпо испытаны 82-мм реактивные снаряды класса «воздух-воздух» РС-82 разработки 1937 г. и 132-мм реактивные снаряды класса «воздух-земля» PC-132, созданные годом позже. Именно после этого Главное артиллерийское управление поставило перед разработчиком этих снарядов - Реактивным НИИ задачу создания реактивной полевой системы залпового огня па основе снарядов PC-132. Уточнённое тактико-техническое задание было выдано институту в июне 1938 г.

На фото "Катюши" при детальном рассмотрении можно увидеть много интересного

Сам же РНИИ был создан ещё в конце 1933 г. па основе двух конструкторских групп. В Москве при Центральном Совете Осоавиахима с августа 1931 г. существовала «Группа по изучению реактивного движения» (ГИРД), в октябре того же года аналогичная группа под названием «Газодинамическая лаборатория» (ГДЛ) образовалась в Ленинграде. Инициатором слияния двух самостоятельных поначалу коллективов в единую организацию был тогдашний начальник вооружений Красной Армии М.Н. Тухачевский. По его мнению, РНИИ должен был решать вопросы ракетной техники применительно к военному делу, в первую очередь авиации и артиллерии. Директором института был назначен И.Т. Клеймёнов, а его заместителем - Г.Э. Лангемак, оба - военные инженеры. Авиационный конструктор С.П. Королёв был назначен начальником 5-го отдела института, которому поручалась разработка ракетопланов и крылатых ракет. В соответствии с полученным заданием к лету 1939 г. был разработай 132-мм реактивный снаряд, получивший позднее название М-13. По сравнению с авиационным аналогом PC-132 имел большую дальность полёта, большую массу и значительно более мощную боевую часть. Это было достигнуто за счёт увеличения количества ракетного топлива и взрывчатки, для чего на 48 см были удлинены ракетная и головная части снаряда. Снаряд М-13 имел также лучшие, чем у PC-132, аэродинамические характеристики, что позволило получить более высокую кучность стрельбы.
За время работы в институте Клеймёнов с Лангемаком практически завершили доводку реактивных снарядов РС-82 и РС-132. Всего в 1933 г. в Газодинамической лаборатории были проведены официальные полигонные испытания с земли, морских судов и самолётов девяти видов ракетных снарядов различных калибров конструкции Б.С. Петропавловского, Г.Э. Лангемака и В.А. Артемьева, II.И. Тихомирова и Ю.А. Победоносцева на бездымном порохе.

Ракетные снаряды М-13 боевой машины реактивной артиллерии БМ-13 «Катюша»

И все было бы хорошо, если бы... В РНИИ со временем сложились две противоборствующие группировки. Считалось, что разногласия вышли по поводу того, каким топливом заправлять ракету. На самом деле корни конфликта и последующей трагедии следует искать глубже. Часть сотрудников во главе с А.Г. Костиковым полагали, что их несправедливо «затирают» занявшие командные посты Клеймёнов, Лангемак, Королёв и Глушко. Метод борьбы за место под солнцем был известен и проверен. Костиков начал писать на сослуживцев доносы в НКВД. «Раскрытие контрреволюционной троцкистской диверсиоино-вредительской шайки, их методов и тактики настойчиво требует от нас вновь еще глубже присмотреться к нашей работе, к людям, возглавляющим и работающим на том или ином участке Ин-та, - писал он в одном из своих писем. - Я утверждаю, что в производстве была явно принята система абсолютно негодная, тормозящая развитие. Это тоже не случайный факт. Дайте мне все материалы, и я со всей очевидностью докажу фактами, что чья-то рука, возможно ио неопытности, тормозила работу и вводила государство в колоссальные убытки. В этом повинны Клеймёнов, Лангемак и Падежип, в первую очередь...»

132-мм реактивная система залпового огня БМ-13 Катюша фото различных шасси

Чувствуя, что работать в РНИИ ему спокойно не дадут, Клеймёнов в конце лета 1937-го договорился с начальником ЦАГИ Харламовым о своём переходе туда. Однако не успел... В ночь на 2 ноября 1937 г. Иван Терентьевич Клеймёнов был арестован как немецкий шпион и саботажник. Одновременно та же участь постигла и его заместителя Г.Э. Лангемака (немца по национальности, что было отягчающим обстоятельством).

БМ-13 Катюша реактивная установка залпового огня на шасси ЗиС-6, практически все памятники реактивному миномету базируются на этом шасси, обратите внимание на квадратные крылья, на самом деле Зис-6 имел округлые крылья. Отдельные установки БМ-13 на шасси ЗИС-6 прослужили всю войну и дошли до Берлина и Праги.

Вскоре оба были расстреляны. Возможно, дополнительную (или основную) роль в этом злодействе сыграли и близкие контакты арестованных с Тухачевским. Много позднее, 19 ноября 1955 г., Военная Коллегия Верховного Суда СССР определила: «...приговор... от 11 января 1938 г. в отношении Лангемака Георгия Эриховича по вновь открывшимся обстоятельствам отменить, а дело по его обвинению па основании п. 5 ст. 4 УПК РСФСР в уголовном порядке прекратить за отсутствием в его действиях состава преступления...» Ещё через почти четыре десятилетия Указом Президента СССР от 21 июня 1991 г. Лангемаку Г.Э. присвоено звание Героя Социалистического Труда (посмертно). Этим же Указом были награждены его коллеги - И.Т. Клеймёнов, В.П. Лужин, Б.С. Петропавловский, Б.М. Слонимер и II.И. Тихомиров. Все герои оказались невиновны, однако мёрт-вых с того света не вернёшь... Что же касается Костикова, то он добился своего, став начальником РПИИ. Правда, его же стараниями институт просуществовал недолго. 18 февраля 1944 г. Государственный комитет обороны в связи с «нестерпимым положением, сложившимся с развитием реактивной техники в СССР» постановил: «...Государственный институт реактивной техники при СНК СССР ликвидировать и возложить решение этой задачи па Наркомат авиационной промышленности».

Катюша реактивная установка залпового огня на шасси Студебеккер фото

Так что, можно сказать, легендарная «катюша» родилась вопреки многим обстоятельствам. По родилась! Её реактивные снаряды запускались с направляющих, располагавшихся в кузове самоходной многозарядной пусковой установки. Первый вариант базировался на шасси грузовика ЗиС-5 и обозначался МУ-1 (механизированная установка, первый образец). Проведённые в период с декабря 1938-го по февраль 1939 г. полигонные испытания установки показали, что она не в полной мере отвечает поставленным требованиям.

Установка МУ-1 фото, поздний вариант, направляющие расположены поперечно, но шасси уже используется ЗиС-6

В частности, при стрельбе машина начинала раскачиваться па рессорах подвески, что снижало точность огня, и без того не слишком высокую. С учётом результатов испытаний РПИИ разработал новую пусковую установку МУ-2 (ЗиС-6), которая в сентябре 1939 г. была принята Главным артиллерийским управлением для полигонных испытаний. По их результатам институту были заказаны пять таких установок для проведения войсковых испытаний. Ещё одну стационарную установку заказало Артиллерийское управление ВМФ для использования её в системе береговой обороны.

БМ-13 «Катюша» на шасси трактора СТЗ-5-НАТИ

Исключительная эффективность боевых действий батареи капитана Флёрова и сформированных вслед за ней ещё семи таких батарей способствовала быстрому наращиванию темпов производства реактивного вооружения. Уже с осени 1941 г. на фронтах действовали 45 дивизионов, каждый из которых состоял из трёх батарей по четыре пусковые установки в каждой. Для их вооружения в 1941 г. было изготовлено 593 установки БМ-13. По мере поступления боевой техники с заводов началось формирование полноценных полков реактивной артиллерии, состоявших из трёх дивизионов, вооруженных пусковыми установками БМ-13, и зенитного дивизиона.

• Каждый полк имел 1414 человек личного состава,
• 36 пусковых установок БМ-13
• двенадцать 37-мм зениток.
• Залп артиллерийского полка составлял 576 снарядов калибра 132 мм.
• При этом живая сила и техника противника уничтожались на площади свыше 100 га. Официально такие подразделения стали называться «гвардейскими миномётными полками артиллерии резерва Верховного Главнокомандования».

Экипаж, отъехав в тыл, производит перезарядку боевой установки БМ-13 на базе грузовика Chevrolet G-7117, лето 1943 г.

На чём же была основана исключительная боевая мощь гвардейских миномётов? Каждый снаряд по мощности был примерно равен гаубичному того же калибра, ио при этом сама установка могла практически одновременно выпустить, в зависимости от модели, от 8 до 32 ракет. При этом в каждом дивизионе, оснащенном, к примеру, установками БМ-13, было пять машин, каждая из которых имела 16 направляющих для пуска 132-мм снарядов М-13, каждый весом 42 кг, с дальностью полёта 8470 м. Соответственно, только один дивизион мог выпустить по врагу 80 снарядов.

Реактивный миномет БМ-8-36 на базе автомобиля ЗИС-6

Если же дивизион оснащался установками БМ-8 с 32-мя 82-мм снарядами, то один залп состоял уже из 160 ракет меньшего калибра. На противника за несколько секунд обрушивалась буквально лавина огня и металла. Именно высочайшая огневая плотность и отличала реактивную артиллерию от ствольной. Во время наступлений советское командование традиционно старалось сосредоточить па острие главного удара как можно больше артиллерии.

Устройство реактивных снарядов БМ-13 Катюша реактивная установка залпового огня фото : 1 - стопорное кольцо взрывателя, 2 - взрыватель ГВМЗ, 3 - шашка детонатора, 4 - разрывной заряд, 5 - головная часть, 6 - воспламенитель, 7 - дно камеры, 8 - направляющий штифт, 9 - ракетный заряд, 10 - ракетная часть, 11 - колосниковая решётка, 12 - критическое сечение сопла, 13 - сопло, 14 - стабилизатор, 15 - чека дистанционного взрывателя, 16 - дистанционный взрыватель АГДТ, 17 - воспламенитель.
Сверхмассированная артподготовка, которая предшествовала прорыву вражеского фронта, стала одним из главных козырей РККА. Пи одна армия в той войне не смогла обеспечить такой плотности огня. Так, в 1945 г. во время наступления советское командование стягивало на один километр фронта до 230- 260 орудий ствольной артиллерии. Кроме них, па каждый километр приходилось, в среднем, 15-20 боевых машин реактивной артиллерии, не считая более крупных стационарных ракетных пусковых установок М-30. Традиционно «катюши» завершали артналёт: реактивные установки давали залп, когда пехота уже шла в атаку. Фронтовики говорили: «Ну, вот и «катюша» запела...»

реактивная установка залпового огня на шасси GMC CCKW фото

Кстати, почему артустановка получила такое неофициальное название, толком не мог ответить никто ни тогда, пе может и сегодня. Одни говорят, что просто в честь популярной в то время песни: в начале стрельоы, срываясь с направляющих, снаряды улетали в свой последний восьмикилометровый путь с протяжным «пением». Другие полагают, что название пошло от самодельных солдатских зажигалок, тоже почему-то прозванных «катюшами». Таким же именем назывались ещё в Испанскую войну туполевские бомбардировщики СБ, иногда вооружённые РСами. Так или иначе, но после того как катюши-миномёты заканчивали свою песню, пехота входила в обстрелянный населённый пункт или на вражеские позиции, пе встречая никакого сопротивления. Сопротивляться было некому. Те немногие солдаты противника, что оставались в живых, были полностью деморализованы. Правда, со временем противник перестроился. Да это и понятно. Иначе бы весь Вермахт через некоторое время полностью деморализовался, сошёл бы от «катюш» с ума, и воевать Красной армии стало бы не с кем. Немецкие солдаты научились прятаться в хорошо укреплённых блиндажах при первых же звуках «сталинских органов», так прозвал противник паши ракеты за их нестерпимый вой. Тогда перестроились и паши ракетчики. Теперь «катюши» начинали артподготовку, а заканчивали её пушки.

БМ-13 Катюша реактивная установка залпового огня на шасси Ford WOT фото

«Если привлекать для артподготовки ствольный полк, то командир полка обязательно скажет: «У меня нет точных данных, я должен пристрелять орудия...» Если ои начинал вести пристрелку, а пристреливают обычно одним орудием, беря цель в «вилку», - это сигнал противнику, что надо прятаться. Что солдаты и делали за 15-20 секунд. За это время артиллерийский ствол выпускал всего один-два снаряда. А я дивизионом за 15-20 секунд выпущу 120 ракет, которые летят все сразу», - рассказывал командир полка реактивных миномётов А.Ф. Пануев. Но, как известно, плюсов без минусов пе бывает. Мобильные установки реактивных миномётов обычно выдвигались па позиции непосредственно перед залпом и так же быстро после залпа старались уйти из данного района. При этом немцы, по понятным причинам, именно «катюши» старались уничтожать в первую очередь. Поэтому сразу после залпа миномётов на позиции тех, кто оставался, как правило, обрушивались залпы немецкой артиллерии и бомбы мгновенно прилетавших пикировщиков Ю-87. Так что теперь приходилось прятаться уже ракетчикам. Вот что вспоминал по этому поводу артиллерист Иван Трофимович Сальницкий:

«Выбираем огневые позиции. Нам говорят: в таком- то месте огневая позиция, будете ждать солдат или поставленные маяки. Принимаем огневую позицию ночью. В это время подходит дивизион «катюш». Если бы у меня время было, я бы сразу убрал оттуда свои пушки. Потому как «катюши» сделали залп и ушли. А немцы подняли девятку «юикерсов» и навалились па пашу батарею. Был переполох! Открытое место, прятались под лафетами пушек...»

Подбитая реактивная установка, дата фото неизвестна

Впрочем, доставалось и самим ракетчикам. Как рассказывал ветеран-миномётчик Семён Савельевич Кристя, существовала строжайшая секретная инструкция. На некоторых форумах идет спор что именно из-за секрета топлива, немцы старались захватить установку. Как видно на фото установка была захвачена и не одна.

Реактивный миномет БМ-13-16, на шасси машины ЗИС-6 захваченный неповрежденным немецкими войсками, фото Восточный фронт, осень 1941 года

Реактивный миномет БМ-13-16 брошенный при отступлении. Лето 1942 года, Восточный фронт фото, как видно из обеих фото боекомплект отстрелян, на самом деле состав снарядов не представлял секрета, ро крайней мере для наших союзников, основную массу снарядов делали они

Реактивный миномет Б-13-16 Катюша на шасси ЗИС-6 (захвачена немцами), как видно на фото с полным боекомплектом

В случае угрозы возможного захвата ракетной установки врагом, экипаж «БМ-13 Катюша реактивная установка залпового огня фото » должен был подорвать установку с помощью системы самоликвидации. Что при этом будет с самим экипажем - составители инструкции не уточняли... Именно так покончил с собой в окружении 7 октября 1941 г. раненый капитан Иван Андреевич Флёров. Зато товарищ Кристя дважды попадал в плен, выловленный специальными командами Вермахта, которые направлялись для захвата «катюш» и их экипажей. Семён Савельевич, надо сказать, был везучим. Он дважды смог бежать из плена, оглушив охрану. Но вернувшись в родной полк, молчал об этих подвигах. А то, как многие, попал бы из огня да в полымя... Такие приключения чаще случались в первый год войны. Потом и войска наши перестали отступать столь быстро, что за фронтом можно было не успеть даже на автомобиле, да и сами ракетчики, обретя необходимый боевой опыт, стали действовать осмотрительнее.

БМ-13 Катюша реактивный миномет на шасси танка Т-40, кстати американцы так же ставили на Шерман, свои системы залпового огня

Сначала на позиции выходили офицеры, которые производили соответствующие расчёты, кстати, довольно сложные, поскольку приходилось учитывать не только расстояние до цели, скорость и на-правление ветра, по даже температуру воздуха, которая тоже влияла на траекторию полёта ракет. После того как все вычисления были сделаны, машины выдвигались на позицию, производили несколько залпов (обычно не более пяти) и быстро мчались в тыл. Промедление в этом случае и впрямь было подобно смерти - немцы сразу накрывали место, откуда стреляли реактивные миномёты, ответным артиллерийским огнём.
Во время наступления тактика при-менения «катюш», окончательно отработанная к 1943 г. и до конца войны применявшаяся повсеместно, была такой: в самом начале наступ¬ления, когда требовалось взломать глубоко эшелонированную оборону врага, артиллерия образовывала так называемый «огневой вал». В начале обстрела все гаубицы (зачастую и тяжёлые самоходки) и реактивные миномёты обрабатывали первый рубеж обороны. Затем огонь переходил па укрепления второй линии, а атакующая пехота занимала окопы и блиндажи первой. После этого огонь переносился на третий рубеж, а пехотинцы тем временем занимали второй.

Катюша реактивная установка залпового огня на базе Ford-Marmon фото

Скорее всего та же часть, фото сделано с другого ракурса

При этом чем дальше вперёд уходила пехота, тем меньше её могла поддерживать ствольная артиллерия - буксируемые орудия не могли сопровождать её па всём протяжении наступления. Эта задача возлагалась па гораздо более мобильные САУ и «катюши». Именно они вместе с тапками шли следом за пехотой, поддерживая её огнём.
Теперь солдатам Вермахта было уже не до охоты за «катюшами». Да и сами установки, которые всё чаще стали базироваться па полпоприводных американских Studebaker US6, не представляли особой тайны. Направляющими ракет при запуске служили стальные рельсы, угол наклона их регулировался вручную простой винтовой передачей. Некоторый секрет представляли лишь сами ракеты, точнее, их начинка. А их-то после залпа на установках как раз и не оставалось. Делались попытки монтажа пусковых установок и на базе гусеничных машин, но скорость передвижения для реактивной артиллерии оказалась важнее проходимости. Ставились «катюши» также на бронепоезда и корабли

БМ-13 Катюша ведет огонь фото

БМ-13 Катюша реактивная установка залпового огня на улицах Берлина фото

Кстати, наладить в РНИИ производство порохов для снаряжения ракет Костиков толком так и не смог. Дело дошло до того, что ракетное твёрдое топливо одно время производили для нас американцы по нашим рецептам (!). Это и послужило ещё одной причиной расформирования института... А как дела обстояли у наших противников, у них имелся своя реактивная установка шестиствольный миномет, Небельверфер.

Небельверфер. Немецкая реактивная установка 15 см фото

Использовался с самого начала войны, но столь массовых формирований частей как у нас, у немцев не было, смотри статью "Немецкий шестиствольный миномет".
Конструкторский и боевой опыт, полученный на «катюшах», послужил основой для создания и дальнейшего совершенствования «градов», «ураганов», «тайфунов» и других установок залпового огня. Одно лишь осталось почти на прежнем уровне - точность залпа, которая и сегодня оставляет желать лучшего. Ювелирной работу реактивных систем никак не назовёшь. Потому и лупят из них в основном по площадям, в том числе и на нынешней украинской войне. А страдают от этого огня зачастую больше мирные жители, подобно советским гражданам, имевшим неосторожность оказаться в своих избушках в 41-м вблизи станции Орша...
