Что нужно знать про установку сплит-системы

Проблема: Основная сложность, с которой сталкивается покупатель сплит-системы, – проблема правильного монтажа. Монтаж на 90% определяет качество и срок службы кондиционера. Если при монтаже допущены ошибки, то исправить их потом очень сложно.

• Решение: Монтаж должны проводить специалисты, имеющие лицензию на установку кондиционеров, с соблюдением инструкции и с применением спецтехники. После монтажа в помещении не должно остаться ни мусора, ни пыли, ни коробок. Слово «кондиционер» прижилось только у нас в стране. Это фактически кусок словосочетания air-condition, что в переводе с английского означает «состояние воздуха». Кондиционер служит для поддержания нужной температуры и влажности в помещении. Вентилируя воздух, кондиционер очищает его, пропуская воздушный поток через специальные фильтры.

Сегодня мы поговорим об установке более современного вида системы кондиционирования воздуха – о сплит-системе. В чем же преимущества сплит-системы перед «обычным» кондиционером? Сплит-система не загораживает естественный свет, как «оконник», который врезают в оконную раму. Это первое отличие. Кроме того, она не зависит от системы общего кондиционирования дома, если таковая имеется (это когда один здоровенный блок стоит где-нибудь в подвале и гоняет воздух по всему дому). И отличается от «обычного» кондиционера тем, что состоит из двух блоков – внешнего и внутреннего. Если внутренних блоков более двух, то это уже называется «мультисплит-система».

Но давайте договоримся: для простоты изложения я буду рассказывать о сплит-системе, называя ее более привычным для нашего уха словом «кондиционер».

Сначала – ремонт, потом – сплит

Итак, сплит-система (от английского слова split – «расщеплять, раскалывать») состоит из двух отдельных блоков: внутреннего (испарителя) и наружного или внешнего (конденсатора). Блоки соединяются между собой электропроводами и двумя медными трубками, по которым течет хладагент (фреон). От внутреннего блока наружу отходит еще и пластиковая тоненькая трубочка (дренаж) – для вывода конденсируемой влаги. В идеале она должна подсоединяться к сливной (канализационной) трубе или к специальному резервуару, но часто ее выводят просто на улицу, и тогда капли воды падают на головы прохожим (о том, как правильно сделать дренаж, – см. дальше).

Принцип работы сплит-системы такой. Если помещение требуется охладить, то из теплообменника внешнего блока по одной медной трубке фреон поступает в теплообменник внутреннего блока. Там обдувается вентилятором, в результате чего из внутреннего блока выходит холодный воздух. Если воздух в помещении надо нагреть, то при помощи теплового насоса внешний конденсатор превращается в испаритель, а испаритель становится конденсатором. Кроме конденсатора и испарителя, в сплит-систему входит компрессор, который устанавливается во внешнем блоке. Основная функция компрессора – сжимать фреон для придания этому газу свойств, которые значительно повышают КПД кондиционера.

Внутренний блок работает практически бесшумно (у моделей «Дайкин» уровень шума некоторых внутренних блоков 28 – 31 дБ, а у «Мицубиси», когда двигатель включен на самой низкой скорости, – 26 дБ; такой же уровень шума создает летящая бабочка). А вот вентилятор и компрессор внешнего устройства могут «жужжать» и погромче.

Внутренние блоки по способу крепления бывают настенные и напольно-потолочные (напольно-потолочные называются так потому, что их можно прикрепить и к потолку, и к полу). Есть еще кассетные и многозональные внутренние блоки, но о них мы поговорим в следующий раз.

В квартирах чаще всего устанавливают именно настенные внутренние блоки. С помощью подвижных жалюзи настенного блока можно менять направление потока воздуха. Но мощность настенных блоков специально ограничена – иначе сильная струя холодного воздуха будет просто «сдувать» все на своем пути. Но если в помещении (например, в офисе) требуется более мощный кондиционер, устанавливают напольно-потолочный блок. Он позволит направить сильную струю вдоль стены или потолка и таким образом обеспечит равномерное распределение температуры в помещении.

Наш совет: если длина комнаты значительно превышает ее ширину, гораздо эффективнее установить именно напольно-потолочный кондиционер!

Сплит-системы различаются по мощности (холодопроизводительности) и дизайну. Выбор дизайна – на усмотрение покупателя. А вот насчет мощности нужно обязательно проконсультироваться со специалистом. При этом вам нужно знать:

• 1. Площадь (объем) вашего помещения.
• 2. Размеры окна, сторону света, на которую оно выходит.
• 3. Наличие (отсутствие) жалюзи на окнах.
• 4. Количество постоянно работающей техники, выделяющей тепло (телевизор, компьютер и др.).
• 5. Число батарей отопления в комнатах.
• 6. Количество людей, постоянно находящихся в помещении.
• 7. Имеется ли принудительная вентиляция?

Еще совет: если на фирме, где вы хотите приобрести кондиционер, у вас об этом ничего не спросили, то лучше у них не покупать. Потому что есть опасность, что вам предлагают «типичное не то». В солидных фирмах перед продажей кондиционера консультант, как правило, выезжает на место предполагаемой установки аппарата, делает замеры и выясняет все нужные подробности. Потом все эти данные заносятся в программу, и только после этого компьютер подбирает оптимальную модель. Так, например, работают в фирме «Аэропроф», специализирующейся на кондиционерах «Керриер» (Carrier) (США), в фирме «Метеомаркет» (кондиционеры «Дайкин» (Daikin) и фирме «КлиматСС» (кондиционеры «Хитачи» (Hitachi)).

Что еще надо знать? СТАВИТЬ СПЛИТ-СИСТЕМУ специалисты советуют ДО или ВО ВРЕМЯ РЕМОНТА, а не после того, как все ремонтные работы уже проведены. Тогда не придется долбить и сверлить свежевыкрашенные и выровненные стены, чтобы проложить электропроводку для кондиционера и укрепить кронштейны для крепежа внутреннего блока. Можно, конечно, спрятать коммуникации в наружные короба, но это не украсит интерьер.

Мало того, работы по монтажу в свежеотремонтированной квартире стоят значительно дороже, особенно после евроремонта.

Теперь о других возможных «засадах». Очень часто ошибки начинаются еще при покупке кондиционера. Желая сэкономить, мы идем в ближайший магазин (а то и на рынок) и покупаем кондиционер. И что? И все: мы с ним один на один. В лучшем случае, внимательно прочитав инструкцию, беремся его устанавливать.

А между тем установка сплит-системы в квартире – совсем не то же самое, как установка холодильника или телевизора: дескать, принес домой, поставил в выбранное место, включил и – работает! С кондиционером такой номер не пройдет. Кондиционер требует грамотного монтажа. Тут как раз тот случай, когда на монтаже нельзя экономить. Чем лучше установили – тем дольше прослужит. Не случайно ведь монтажные работы составляют 18–30% от стоимости агрегата.

Помню, как один опытный и сдержанный на вид монтажник, отвечая на мой, вполне невинный вопрос: с чего начинать монтаж кондиционера, неожиданно заволновался и возопил: «Люди! Вы же все грамотные! К каждому кондиционеру дается инструкция на русском языке, в ней и монтаж, и правила эксплуатации расписаны «для дураков», по пунктам. Да прочитайте же вы ее, черт возьми, прежде чем совать руки! А еще лучше – зовите специалистов». И он, увы, прав.

Монтаж: с чего начать?

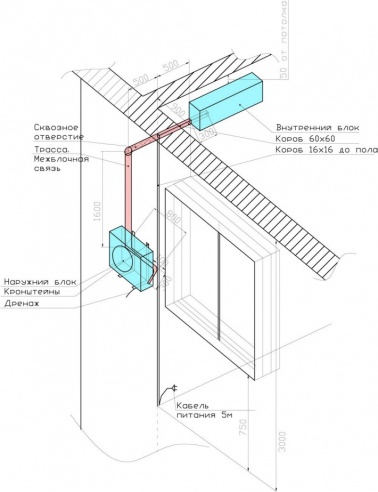

Схема монтажа сплит-системы

• 1. Коммуникации (в штробе)
• 2. Дренаж (в штробе)
• 3. Канализация
• 4. Сифон
• 5. Электропроводка – к щитку (в штробе)
• 6. Отверстие в стене, пробитое с наклоном 1–3°

Первый этап: проводится отдельная электропроводка

К любому, даже маломощному (1,5 кВт) кондиционеру необходимо провести отдельную электропроводку и поставить отдельный автомат в электрощите. Потому как старая проводка может не выдержать нагрузки и, не дай Бог, загорится. Если же отдельную проводку для кондиционера проложат специалисты-монтажники – возможность возгорания сводится практически к нулю.

Особенно будьте бдительны, если дом ваш старше 1990 года рождения. В старых домах проводка, увы, не рассчитана на нагрузки от использования мощного электрооборудования. Монтажники помнят случай, когда хозяин квартиры из-за кондиционера вынужден был заменить всю проводку: старая просто не выдерживала и постоянно выбивало пробки.

Второй этап: монтаж наружного блока

Для этого монтажники просверливают отверстия для кронштейнов, на которые потом устанавливають внешний блок.

Если вы ставите его на открытом балконе, то проблем нет: прикрепили болтами, ветерок его обдувает – и порядок (если балкон застеклен, то аппарату не будет хватать воздуха для работы и он скоро сломается). Если же хотите прикрепить блок на стену, то без прочных кронштейнов не обойтись. Причем они должны выдерживать вес, в несколько раз превышающий вес блока. На высоких этажах «наружник» монтируют с машины, снабженной раздвижной лестницей. Или вызывают альпинистов (если монтаж пойдет выше 5-го этажа). Такие вызовы оплачиваются отдельно и стоят от 60 до 150 долларов. А иногда требуются и техника в виде машины с пожарной лестницей-стрелой, и альпинист.

Если вы живете на верхних этажах, то наружный блок можно поставить на крышу. Но учтите, что разница между внутренним и внешним блоками по высоте не должна превышать 3–20 метров (в зависимости от марки кондиционера и модели).

Если же ваша квартира расположена на первом этаже, настоятельно рекомендую повесить внешний блок выше 1,8–2 метров над землей и «спрятать» его в клетку. А то могут и украсть. На одной из фирм нам рассказали историю. Пришел мужик и заказал только внешний блок. Менеджеры удивились: «А почему вы не хотите целиком сплит-систему». – «Да есть у меня внутри кондиционер, а вот наружный «ящик» вчера срезали. На первом этаже, под окном висел». Независимо от высоты, на которой «привинчен» внешний блок, надо сделать над ним металлический козырек. Это спасет блок от снега и сосулек, которые по весне имеют обыкновение падать с крыш, разбивая все на своем пути.

Вообще установка внешнего блока – ответственное дело. Если его слабо закрепить, он ведь может и свалиться… на кого-нибудь. В течение гарантийного срока ответственность за последствия этого несет фирма, которая установила кондиционер. А после – вы сами будете отвечать.

Чего нельзя делать с внешним (наружным) блоком?

Есть ограничения места для установки внешнего блока:

• 1. Поверхность стены, на которую будет установлен блок, должна быть прочная (иначе под тяжестью блока она может разрушиться) и гладкая (иначе блок будет вибрировать и деформироваться).
• 2. Нельзя перегибать трубки с хладагентом (фреоном) по несколько раз на небольшом участке и развинчивать их соединения (это приведет к утечке хладагента). Если трубки закрутились в кольцо радиусом менее 100 мм, то компрессору будет сложнее качать фреон.

Третий этап: установка внутреннего блока

Монтажники крепят шурупами к стене (если блок настенный) или потолку (если блок потолочный) специальные кронштейны и на них устанавливают блоки. После этого обязательно надо проверить прочность крепления (не шатается ли конструкция? При включении кондиционера не вибрирует ли?). Иначе рано или поздно вся конструкция может просто обрушиться вам на голову.

А вот для напольного блока специального крепежа не требуется. Он, как говорится, «пешком постоит». Надо только сразу выбрать для него место (при выборе места учитывайте, чтобы блок не дул на шторы или на стену и стоял подальше от источника тепла). И хотя блок не прикреплен к полу, но после прокладывания всех коммуникаций передвигать его с места на место уже нельзя.

Итак, внутренний блок нельзя устанавливать:

• 1. …над источником тепла (например, над батареей). Иначе кондиционер будет работать на охлаждение «до потери пульса» и очень быстро выйдет из строя. Представьте, что вы открыли дверцу холодильника, и он будет остужать не только камеру, но и всю комнату. Он «заработается» и выйдет из строя к концу дня. То же самое произойдет с кондиционером. Кроме того, от тепла, исходящего от комнатной батареи, пластиковый корпус блока может деформироваться.
• 2. …в помещениях, где постоянно работают приборы с высокочастотными электромагнитными колебаниями (например, дрель, сверлильный станок). Высокочастотные колебания могут «сбить» чип (процессор), установленный внутри кондиционера.
• 3 . …непосредственно над кроватью или рабочим местом, иначе есть опасность постоянно простужаться или, хуже того, заболеть воспалением легких.
• 4. …там, где будет затруднена циркуляция воздуха, например, за шторами и т.п. Расстояние до препятствия не должно быть менее 3 метров. Иначе кондиционер, который поддерживает заданную температуру автоматически, даст сбой. Охлажденный (или нагретый) поток воздуха из кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой «вышел». Кондиционер решит, что работа проделана, нужный климат установлен и отключится. Именно так случилось у моих знакомых. Их кондиционер постоянно «путался в шторах» и отключался, не успев довести температуру комнаты до заданной. Пришлось вызывать специалистов и заново устанавливать систему.
• 5. …с перекосом – тогда из него на пол будет вытекать вода (конденсат), которая по правилам монтажа должна отводиться по дренажной трубке в специальный резервуар (см. нашу справку о дренаже).

Четвертый этап: штробление стен или пола

Для того, чтобы соединить электропровода и фреоновые трубки между блоками кондиционера, монтажники пробивают желоба в стенах или на потолке (или как говорят установщики – нужно «проштробить магистраль»). Это делают в том случае, если вы хотите сделать скрытую магистраль. Иногда приходится «проштробить», например, не стены, а пол квартиры.

Не хотите штробить? Тогда можно спрятать провода в декоративные пластиковые короба (иногда короба убирают под плинтус). Но перед этим установщики должны будут соединить две медных трубки (для хладагента) и «концы» электропроводки между внешним и внутренним блоками. Проследите, чтобы монтажники сделали это с помощью соединительных фитингов. А в предварительно пробитое отверстие в наружной стене проложили «гидроизоляционный стакан» с соединительным шлангом.

После этого они должны провести так называемую вакуумацию коммуникаций, причем обязательно в течение 50 минут (именно за это время из коммуникаций выйдут «лишний» воздух и влага). Делается эта манипуляция обязательно с помощью специального оборудования.

Причем имейте в виду – для дренажной трубки, как правило, делают отдельную скрытую магистраль (в стене или под полом).

Пятый этап: проверка работы системы с помощью специальной программы

На этом этапе установщики должны включить сплит-систему (кондиционер), установив ее на тест-программу. Если все работает и корпус не вибрирует, значит, порядок. Работа почти закончена. Кстати, советуем каждый год самостоятельно проводить такую проверку работы системы (с помощью этой же тест-программы).

Шестой этап: уборка мусора

Должен предупредить: прокладка магистрали и прочие монтажные процедуры – это грязь, пыль и шум. Но хорошие монтажники (с лицензией на установку кондиционеров) приедут со специальными инструментами (включая металлоискатель для обследования стен на наличие арматуры и скрытых коммуникаций).

Кроме того, у монтажников должен быть пылесос и другие уборочные машины. С их помощью после окончания работ они должны самостоятельно убрать весь мусор. Если монтажники пытаются увернуться от «грязной» работы, строго потребуйте – «уборка территории» входит в оплату за установку кондиционера. Кроме того, с солидной фирмой можно заключить договор на профилактическое обслуживание сплит-системы. Тогда не придется, рискуя жизнью, высунувшись по пояс из окна, чистить наружный блок пылесосом или вызывать альпинистов на свои деньги. При заключении такого договора (в него входит и гарантийный ремонт), конечно, придется заплатить энную сумму, но, поверьте, оно того стоит. Кстати, спешим сообщить приятную подробность: фирма «Метеомаркет», продающая японские кондиционеры «Дайкин» (Daikin), по истечении трехлетнего срока договора на обслуживание бесплатно заменит ваш кондиционер на новый. Впрочем, если вас устраивает старый агрегат – можете не менять его лет 20. Фирма гарантирует его бесперебойную хорошую работу. Между прочим, в небезызвестном здании на Лубянке кондиционеры «Дайкин» (Daikin) стоят еще со времен «кукурузного генсека» Никиты Хрущева и до сих пор исправно работают.

Наружный блок необходимо регулярно очищать от пыли и грязи. Особенно тяжелый период наружного блока – время цветения тополей. Пух моментально забивает фильтры, и кондиционер (если его тут же не почистить) ломается. Конечно, можно почистить пылесосом, если не боитесь высоты. Но лучше не рисковать и вызвать «службу спасения кондиционеров» – то есть фирму по обслуживанию.

При температуре ниже –15°С кондиционер может отказаться работать «на тепло», и тогда понадобится низкотемпературное оборудование (тепловой насос, компрессорный обогреватель и даже обогреватель дренажной трубки). Кстати, в некоторые модели эти устройства уже заложены (см. таблицу).

Что сказали монтажники?

Опытные специалисты-установщики не советуют покупать кондиционеры «у кого придется», на рынке или с рук.

– Сколько раз бывало, проведут установку эдакие неграмотные ухари, а потом люди нам звонят, умоляют помочь, – рассказывал мне один опытный монтажник из весьма солидной фирмы. – Принесут, бывало, с собой такие горе-установщики медную трубку для фреона, а она без заглушек. Если заглушек нет, значит, внутрь попадет влажный воздух. А влажность недопустима для кондиционера: соединясь с внутренностями всей системы, образует кислоту, разъедающую механизм кондиционера изнутри! И вместо того чтобы исправно служить долгие годы, такой кондиционер уже года через три, понятно, отправляют на свалку.

Монтажники рассказали мне, что иной раз попадаются особо упертые заказчики, мол, «я плачу, делайте так, как говорю!». Как быть? Вот недавно был случай. Клиент распорядился установить наружный блок не со стороны улицы, а внутри квартиры, причем в детской комнате. Мотивировал это странным заявлением, что его дети, дескать, еще два месяца будут жить на даче. Все уговоры и аргументы монтажников, что наружный блок нельзя ставить в закрытом, а тем более – в жилом помещении, он проигнорировал. Понятно, что через два месяца упрямый покупатель вызвал монтажников переустанавливать все по новой.

Или вот случай. Клиент пожелал, чтобы внутренний блок дул прямо на кровать, а температура воздуха была бы 18°С. Ему пытались доказать, что будет холодно, кроме того, направленный поток холодного воздуха может вызвать простуду. «Нет! Не простужусь! Ставьте!» Делать нечего, поставили. На следующий день пришли, чтобы установить кондиционер уже в другой комнате, видят, а температура-то на том, вчерашнем сплите, установлена на 22°С.

– Что так? – спрашивают.

– Правда ваша, ребята, замерз я ночью.

Вообще, при правильной работе кондиционера человек не должен ощущать, что его что-то охлаждает или нагревает. Просто комфортно – и все! Как-то позвонил на фирму один товарищ, попросил приехать. Говорит: «Я его, правда, не у вас покупал». Ладно, поехали. Раскрыли блок, а там – дохлая крыса.

Вот такие дела. Отсюда вывод – мало купить и установить сплит-систему. Главное, чтобы вам это сделали профессионалы.

Наша справка

Оптимальная температура для жизнедеятельности человека + 21– 23°С.

Оптимальные параметры воздуха в зоне жилых помещений

Для кондиционирования помещения площадью 10 квадратных метров нужен аппарат мощностью 1 кВт, при условии, что высота стен не выше 3 метров.

Существует формула расчета холодопроизводительности (мощности):

Q(общ.) (избыточного тепла) = Q1+ Q2+ Q3,

• 1. Избытки тепла в зависимости от объема помещения высчитываются по следующей формуле: Q1 = S x H x q(уд.), где S – площадь помещения (кв.м.), H – высота помещения (м); q(уд.) = 0,03 кВт/куб.м. – если в помещение не попадает прямой солнечный свет; q(уд.) = 0,035 кВт/куб.м. – среднее значение; q(уд.) = 0,04 кВт/куб.м. – если солнца в комнате много.
• 2. Тепло от работающего оборудования Q2 составляет примерно 30% от потребляемой им мощности.
• 3. Тепло от людей Q3 составляет 0,1 кВт на человека для офисных помещений и жилых квартир и 0,1 – 0,3 кВт для ресторанов, спортзалов и т.д. Мощность кондиционера выбирается ближайшей к полученному значению Q(общ.)

Порядок монтажа сплит-системы

1. Проводка отдельной электропроводки для кондиционера и установка отдельного «автомата» в распределительном щитке.

2. Монтаж внешнего (наружного) блока:

• выбор места для его установки (не ниже 1,8–2 метров над землей, иначе могут украсть – бывали случаи);
• установка поддерживающих кронштейнов (анкерными болтами);
• укрепление внешнего блока на кронштейнах;
• просверливание отверстия диаметром 5.0–6.0 см в наружной стене для соединительных коммуникаций (соединят внешний и внутренний блоки сплит-системы);
• вставка в отверстие «гидроизоляционного стакана» (материал, из которого сделан «стакан», – ноу-хау монтажников); укладка в «стакан» соединительных коммуникаций.

3. Монтаж внутреннего блока:

• выбор места (расстояние по горизонтали между внутренним и внешним блоками не должно превышать более 7–30 метров – в зависимости от марки системы);
• установка поддерживающих кронштейнов;
• укрепление внутреннего блока на кронштейнах.

4. Соединение проводов системы:

• штробление стены или пола (для того чтобы спрятать коммуникации или укладка проводов в пластиковый корпус);
• соединение проводов (медных для хладагента и электрических), идущих от внешнего блока, с внутренним блоком с помощью соединительных фитингов;
• проведение процедуры вакуумации (в течение 50 минут, для удаления воздуха и влаги из коммуникаций с помощью спецоборудования).

5. Пробное включение системы:

• проверка работы системы с помощью специальной программы.

6. Уборка помещения (силами монтажников).

Как должен быть устроен правильный дренаж?

Для этого установщики должны:

• 1. Проштробить магистраль.
• 2. Перекрыть воду в квартире.
• 3. Просверлить в канализационной трубе отверстие.
• 4. Плотно всадить в отверстие дренажную пластиковую трубку с сифоном. Слой воды в сифоне задержит запах, идущий из канализации.

Внимание! Дренажная трубка, по которой отводится накопившаяся влага, должна идти обязательно под наклоном 5–10 мм, чтобы был естественный сток воды. Если наклон сделать по каким-то причинам не удается, вам должны установить специальный насос для «принудительного отсоса влаги». Но! Такой насос не входит в комплект, и его нужно покупать отдельно. Покупка обойдется в 70 – 190 долларов, в зависимости от выбранной вами модели насоса.

Основные проблемы, возникающие при эксплуатации кондиционера

Проблема 1: Кондиционер дует прямо на вас, создавая ощущение сквозняка.

• Решение: Надо включить функцию автоколебаний горизонтальных жалюзи (тогда сквозняк превратится в легкий ветерок) либо зафиксировать горизонтальные заслонки в более удачном положении. Если это не дает результата, нужно повернуть воздушный поток влево или вправо с помощью вертикальных воздушных заслонок. В большинстве кондиционеров эта операция делается вручную, но в некоторых моделях ее можно провести при помощи пульта.

Проблема 2: В жаркие дни кондиционер не создает необходимой прохлады, несмотря на то что работает постоянно.

• Решение: В этом случае следует проверить, не засорились ли фильтры, закрыты ли окна и двери, не работают ли в помещении дополнительные нагревательные приборы (кипятильники или тостеры). Можно рекомендовать повесить на окна плотные белые жалюзи, хорошо отражающие тепло и свет, таким образом уменьшив теплопоступления через окна почти вдвое. Если и это не поможет, модель необходимо заменить на более мощную.

Проблема 3: С внутреннего блока сплит-системы капает вода.

• Решение: Судя по всему, забился дренажный трубопровод. Чаще всего такая ситуация возникает, когда кондиционер с выведенным на улицу дренажным трубопроводом включают на охлаждение при минусовой температуре. В этом случае конденсат может превратиться в ледяную пробку. Чтобы этого избежать, необходимо подогреть дренажный трубопровод до +5 °С с помощью специального кабеля. Если же ледяная пробка все-таки возникла, то стоит подождать оттепели, а до того момента не включать систему на охлаждение.

Проблема 4: Ослабление воздушного потока.

• Решение: Почистить воздушный фильтр. Это можно сделать с помощью пылесоса или промыть его мягкой губкой в теплой воде. Эксплуатировать кондиционер без фильтра не рекомендуется, поскольку он защищает не только ваши легкие, но и теплообменник внутреннего блока. При запылении последнего эффективность работы кондиционера падает.

Проблема 5: Обледенение внешнего блока при работе кондиционера на обогрев в условиях небольших отрицательных температур и высокой влажности.

• Решение: Если кондиционер не оборудован системой автоматической разморозки, попробуйте включить его в режиме охлаждения. В этом случае внешний блок начинает отдавать тепло улице, нагревается и постепенно оттаивает.

Проблема 6: Преждевременный выход кондиционера из строя.

• Решение: Во избежание этого не стоит эксплуатировать его при температурах ниже – 10-15°С. При более низкой температуре масло в компрессоре густеет, и его износ многократно увеличивается.

О вреде кондиционеров ходят разные слухи. Но в пресс-центре столичной СЭС нам сказали, что бояться тут нечего: при своевременной замене фильтров и при соблюдении правил эксплуатации никакого вреда сплит-система не таит в себе. По крайней мере, жалоб в санэпидемнадзор не поступало.

Предоставлено журналом MATERIAL

Единственным спасением жарким летом является кондиционер. Но, чтобы уже наслаждаться прохладой, важно заранее позаботиться обо всех мероприятиях по установке. И если жителям частных домов в этом вопросе проще, то для тех, кто проживает в квартирном доме нужно заняться бумажной работой перед покупкой. Что это за работа и какие правила установки кондиционера существуют?

Разрешение на установку кондиционера

Конструкция кондиционера такова, что одна из его частей находится в помещении, а другая снаружи на фасаде. Во время работы она издает много шума и вырабатывает конденсат. Если установка выполняется в частном доме, то никакого разрешения не требуется, так как единственным владельцем является гражданин. А как же быть с установкой в многоэтажном доме? Что будет, если установить кондиционер не санкционированно, без разрешения? Нужно ли оно вообще?

Нужно ли разрешение на установку кондиционера?

В судебной практике есть две точки зрения на вопрос установки кондиционера. Некоторые считают, что разрешение на установку кондиционеров нужно получать в любом случае. Основания следующие: фасад многоэтажного дома является ограждающей несущей конструкцией, поэтому это общая собственность. То есть нужно разрешение всех членов дома. К тому же некоторые из судов в своем решении по делу констатируют, что установку кондиционера на фасад можно расценивать как переустройство или переоборудование помещения. Постановления гласят, что организация по обслуживанию жилищного фонда должна следить, чтобы к стенам не прикреплялись растяжки, подвески, вывески, указатели, спутниковые антенны и кондиционеры.

Для установки кондиционера на фасад многоэтажного дома нужно разрешение от уполномоченного органа местного самоуправления и от собственников. А как показывает практика, на это потребуется несколько недель или месяцев. Если заняться вопросом поздно, то кондиционер может и не понадобиться.

Другая точка зрения: федеральный закон не имеет прямых указаний того, что нужно получить разрешение на установку кондиционера. Ведь установка не включает в себя перепланировку квартиры, план недвижимости не будет изменен, также как общее имущество многоквартирного дома. Если посмотреть судебную практику последних лет, то эта правовая позиция подтверждается.

Однако нужно учесть, что жилищное законодательство является совместным владением Российской Федерации и субъектов РФ, т.е. регионов. А вот субъект Федерации может принять закон, в котором регламентируется установка кондиционеров и других оборудований на фасаде. В законе прописывается процедура получения разрешения и называются ограни власти, которые могут согласовать работы по установке кондиционера.

Итог следующий: прежде чем заняться установкой кондиционера, нужно узнать, есть ли в вашем регионе, нормативный акт, который регулирует порядок получения этих разрешений. При его отсутствии органы власти не имеют основания для выдачи разрешения. Достаточно пойти в администрацию муниципального образования, чтобы убедиться в этом, написать просьбу о разъяснении порядка установки кондиционера в многоэтажном доме.

Обратите внимание! Так как кондиционер бытовой и не занимает много места, то разрешение на его установку от властей может не потребоваться, кроме особых случаев, описанных ниже. К тому же 21 марта 2011 года Правительство Москвы отменило процедуру получения разрешения на установку кондиционера.

Нужно ли получить согласие других жильцов?

Из вышесказанного вытекает, что оно обязательно. Как показывает судебная практика, без согласия других собственников дома, суд может удовлетворить требования о демонтаже установленного кондиционера с фасада. Это еще один дополнительный довод, так как кондиционер нарушает права собственников.

Нарушения следующее:

1. Кондиционер издает много шума, гудит, вибрирует, чем тревожит покой соседей.
2. Образуется конденсат, который портит внешний вид фасада и попадает на балкон/лоджию истца.
3. Установленный кондиционер перекрывает обзор или вид из окна.
4. Нарушения, которые были допущены при установке кондиционера. Это трещины на доме, угроза замыкания электропроводки или самовоспламенения вследствие несоблюдения правил пожарной безопасности.

Чтобы после установки кондиционера, суд по иску одного из жителей, не постановил демонтировать его, гражданину нужно запланировать общее собрание собственников (соседей). Большинство из них должны дать свое согласие. Это вытекает из п. 1 ст. 36 ЖК РФ, ст. 244 ГК РФ, где говорится, что фасад конструкции многоэтажного дома – это общее имущество.

Заметка! Без разрешения от собственников монтаж выполнять нельзя. В противном случае он будет несанкционированным.

Когда разрешение является обязательным

Существует несколько случаев, когда без разрешения соответствующих органов не обойтись:

1. Если установка кондиционера будет выполняться с лицевой стороны многоэтажного дома.
2. Если гражданин проживает в историко-культурном доме, имеющим историческую ценность.
3. Когда установка кондиционера выполняется над пешеходными дорожками.
4. В случае установки в оконном проеме без маскирующих ограждений.

Отметим, что обязательно нужно получить разрешение, когда будет использоваться не бытовой, а промышленный и полупромышленный кондиционер. В таком случае монтаж сопряжен с переоборудованием, реконструкцией или перепланировкой. Если речь идет о монтаже бытового кондиционера, то достаточно согласовать все с соседями, чтобы не нарушать их прав.

Что нужно делать для получения разрешения?

Чтобы получить разрешение для установки необходимо:

Не забываем об инициировании собрания всех жильцов дома для получения согласия. Если выполнить все эти требования, то установка кондиционера будет правильной и законной.

Требования к установке кондиционеров (сплит-система)

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

• в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
• конденсатор. В нем фреон конденсируется и охлаждается;
• компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
• автоматика.

Внутренний блок состоит из:

• системы фильтров (грубая и тонкая очистка);
• вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
• воздушный теплообменник охлаждающий воздух;
• жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

1. Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
2. Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
3. Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

Основные требования к установке кондиционера со сплит-системой:

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

Основные требования и правила монтажа кондиционеров

Если система содержит несколько (2–4) внутренних блоков, то она называется мультисплит-системой. Внешний блок служит конденсатором, а внутренний блок – испарителем. Наружный и внутренний блоки соединяются при помощи магистрали, которая включает в себя электрические кабели и трубы, по которым циркулирует фреон.

Другая важная деталь – дренажная трубка, которая подсоединяется к внешнему блоку. Благодаря ей обеспечивается вывод конденсированной влаги. Требования и правила гласят о том, что дренажная трубка обязательно соединяется с канализационной системой, чтобы конденсат не стекал по фасаду.

Что касается дизайна кондиционера со сплит-системой (форма и цвет), то каждая модель отличается, а внутреннее наполнение и конструкция одинаковые у всех. Внешний вид и дизайн никак не сказывается на принципе монтажа. Для монтажа требуется правильно выбрать место установки. Вот почему выбирая его для любого кондиционера, важно учесть:

1. Вес наружной части изделия.
2. Сторону горизонта, где будет размещаться блок.
3. Из чего сделаны стены фасада дома и их конструкцию.
4. Доступность места для выполнения профилактических мер.
5. Возможность защиты конденсатора от осадков и образования льда.

Теперь о мощности изделия. Выбирая мощность, учитывается общее выделение тепла в квартире или доме. Эти показатели зависят от таких факторов:

1. Положение здания по сторонам горизонта.
2. Количество членов семьи в доме.
3. Количество электрических приборов и их мощность.

   ​Обратите внимание! В ходе работы электрических приборов выделяется тепло. Это компьютеры, микроволновые печи, телевизор, утюг и т. д. Чем больше приборов, тем жарче будет в комнате.

4. Число батарей отопления.
5. Наличие в помещении других систем вентиляции.

Правила установки наружного блока кондиционера

Существует опасность падения наружного блока, что приведет к непредвиденным последствиям. Прежде чем заняться установкой конструкции, важно убедиться, что стена или балконное ограждение обладают необходимым запасом прочности, дабы выдержать нагрузку от изделия. Если внутренний блок может иметь вес 6 кг, то наружный весит 20 и даже 60 кг в зависимости от модели.

Требования гласят, что запас прочности стен, элементов крепления (кронштейны, дюбели, винты) нужен двукратным, не меньше. Большинство фасадов в целях сбережения тепла теплоизолируются соответствующими материалами. Слой может достигать 20 и более см. Дюбели и кронштейны должны прошить этот слой и быть зафиксированными непосредственно к стене. Тогда фиксация надежная.

Новые многоэтажные дома могут быть сделаны из газобетона, как и балкон. Дело в эксплуатационных свойствах и других характеристиках материала. Однако, газобетон хрупкий (его структура пористая). Монтировать сплит-систему на стены, сделанные из газобетона, не рекомендуется. В противном случае используются дюбеля 14х70 и шурупы 10х260, монтаж выполняется профессионалами.

Если наружный блок будет контактировать с облицовкой, например, вентилируемый фасад, то будет образовываться вибрация. А это уже дополнительные шумы, которые никому не нужны. Чтобы избежать этого во время установки, нужно использовать специальные демпферные уплотнители. В основном, рабочий блок выдает шум не более 25–28 дБ.

Особое внимание нужно уделить расположению конденсаторного блока. Его устанавливают строго в горизонтальном положении под уровень, чтобы не образовывалось перекосов. Расположение блока будет оказывать влияние на условия циркуляции фреона внутри системы.

Заметка! Оптимальное место для установки наружного блока – разместить конструкцию под навесом или на стене балконного ограждения. А если квартира на последнем этаже, то блок конденсатора, который входит в сплит-систему, можно установить на крыше. Однако, длина магистрали не должна быть более 15 м, ибо тогда система будет терять свой холод.

Водосток обустраивается так, чтобы конденсат не попадал на людей, проходящих внизу. Все же, повторимся, что правила монтажа гласят о стыковании вывода с канализационной системой.

В требованиях указано, что внешний блок размещается не меньше 10 см от стены. Зачем? Это нужно для качественного обдува компрессора. Если летом в сильную жару продув будет недостаточным, то конденсатор выйдет из строя. Все работы по установке наружных блоков выполняются промышленными альпинистами со страховкой, так как опасность высотных работ высока.

Правила и требования при установке внутреннего блока

Монтажная работа внутри помещения состоит из подвески внутреннего блока кондиционера, а также проводки магистрального пути и укладка электрических кабелей, питающих всю систему кондиционирования.

Установленный бытовой кондиционер может потреблять до 2 кВт энергии в жилом помещении, иногда больше. Все зависит от модели. А это дополнительная нагрузка на сеть электропроводки. Если она не будет выдерживать такого напряжения, то возникнет опасность замыкания и пожара. В таком случае нужна качественная проводка, как вариант проложить специальную линию от щитка, снабдив ее всеми предохранителями.

Важный этап – проведение магистрального трубопровода от блока снаружи к месту, где будет установлен внутренний блок кондиционера. Прокладка бывает внутренней (посредством заделки труб в стену) и наружной. При наружной системе установки магистраль защищается специальным коробом.

Выбирая место для установки сплит-системы внутри, важно учесть следующие нюансы:

1. При минимальном расстоянии от одного до другого блока сплит-системы, эффективность работы кондиционера для помещения улучшается, ввиду уменьшения уровня возникающих потерь в ходе работы.
2. Недопустимо заслонение предметами испарителя. Часто шторы или предметы мебели закрывают свободное движение воздуха.
3. Блок должен располагаться минимум на 3 см от мебели, а не прислонятся к ним вплотную.
4. Внутренний блок кондиционера нельзя устанавливать над батареями отопления. Теплый воздух от них поднимается, что негативно сказывается на работе.
5. К внутреннему блоку нужно обеспечить доступ, чтобы выполнять его сервисное обслуживание. К тому же время от времени владельцу следует самому доставать фильтры и очищать их.
6. Кондиционер нельзя устанавливать над предметами мебели (стол, диван, кровать), а также фиксировать его к плоскости потолка. Воздушный поток не должен направляться на рабочее или спальное место. Как результат – простудные заболевания.

Обратите внимание! Чтобы установленный кондиционер не выпадал из общей концепции квартиры, учитывается эстетическая сторона подвески и фиксирующих элементов.

Большинство внутренних блоков сплит-системы настенные (90%), остальные потолочные. Какой бы ни была конструкция, требуется установить ее геометрически правильно и позаботится о надежном креплении. Существуют модели, которые фиксируются шурупами и кронштейнами к стенам или потоку. Все кронштейны должны пройти проверку на прочность.

Когда соединение двух блоков системы выполняется посредством магистрали, все соединения вакуумируются. Из них удаляется влага и воздух. Все работы выполняются специальным оборудованием для этой цели.

Порядок действий при установке кондиционера

Работа по установке проходит по выработанному алгоритму. Учитываются все требования и правила. Порядок установки кондиционера:

Кондиционер установлен и готов к работе.

Типичные ошибки при установке кондиционеров

Неправильная установка кондиционера – дело распространенное. Бывает и такое, что ошибка приводит к падению конструкции. Причиной тому являются высокая стоимость услуг по установке, которые оказывают специальные фирмы, а также наличие на данном поприще непрофессионалов своего дела. Например, квалифицированные работники, которых предоставляет фирма, за свою работу по установке кондиционера, на которую уйдет 2–3 часа, возьмут практически половину стоимости самого кондиционера. Поэтому в целях экономии владельцы предпочитают нанять неквалифицированного работника. Результат подобной установки разный: у некоторых кондиционер служит годами, а у других нет.

Обратите внимание! Зачастую непрофессионалы не обращают внимание на материал, из которого изготовлен фасад, какую нагрузку он выдержит и т. д.

Вот перечень самых типичных и распространенных ошибок, которые допускаются при установке кондиционеров:

1. Слишком часто и чрезмерно перегибаются фреоновые трубки. Тогда нагрузка на компрессор увеличивается, и он быстрее выходит из строя.
2. Монтаж конденсаторного блока на застекленной лоджии. Как результат – ухудшается циркуляция воздуха.
3. Установка кондиционера в помещении с наличием приборов, которые излучают высокочастотные электромагнитные колебания. К ним относятся: токарный или сверлильный станок, сварочное оборудование.
4. Монтаж испарительного блока с перекосом: конденсат вытекает на напольное покрытие.
5. Установка кондиционера над источником тепла.

Когда эти ошибки уже допущены в процессе установки, придется их устранить. Для этого требуется понять смысл ошибки и причину:

Если выполнять все данные действия, то можно быть уверенным, что установленный кондиционер прослужит еще много лет.

Подведем итоги

Установка кондиционера в дом или квартиру – это непростое мероприятие, которое требует разрешения, правильности выполнения работ и достаточной квалификации. Тогда никто не будет заявлять о несанкционированной установке, а сам кондиционер останется целым и каждый сезон сможет выполнять возложенные на него задачи.

Основные задачи климатического оборудования – подача охлажденного/нагретого, очищенного воздуха внутрь квартиры, дома, офисных и других помещений. Особенно это актуально с наступлением теплого времени года (охлаждение), межсезонья (обогрев). Главное, чтобы устройство хорошо справлялось со своей работой. Качественное, эффективное функционирование климат-системы во многом (до 80%) зависит от профессионально организованного монтажа. Соблюдая определенные правила установки кондиционера, возможно продлить срок службы оборудования, ежедневно наслаждаясь его безупречной работой.

Внутренний блок сплит-системы над кроватью

Кондиционер. Что это?

Все чаще на фасаде дома можно увидеть очертания внешнего блока кондиционера. Использование климатического оборудования уже давно стало нормой жизни, его продажи набирают обороты, модельные ряды пополняются с завидным постоянством. Но что же представляет собой этот агрегат, привычно называемый словом «кондиционер»?

Как правило, под этим понятием большинство подразумевает именно сплит-системы, состоящие из двух частей: внутреннего блока, предназначенного для установки в помещении, и внешнего – на фасаде дома. Это самые популярные варианты климатического оборудования, ставшие таковыми за счет приемлемого баланса цены-качества-функций.

Блоки соединяются между собой трубами с фреоном, электропроводами, образуя слаженную рабочую систему по охлаждению, нагреванию, очищению воздуха внутри жилого пространства многоквартирного дома, загородного коттеджа. Сплит-система – лишь разновидность среди прочих устройств кондиционирования (моноблоки, чиллеры и фанкойлы, кассетные, канальные, колонные устройства, центральные системы и др.).

Приобретая оборудование, необходимо определиться, конечно же, с моделью, функциональным оснащением, дизайном. Но кроме того, важно позаботиться о профессиональном монтаже системы, ведь от этого зависит ее дальнейшая качественная работа, длительность срока службы, уровень создаваемого комфорта.

Правила установки внутреннего блока

Внутренний блок над дверью

Внутренний блок – та часть сплит-системы, дизайну, функциональному совершенствованию которой уделяется огромное внимание. И не напрасно, ведь он находится внутри помещения, можно сказать, является «лицом» климатического оборудования.

Монтажу внутреннего блока кондиционера предъявляется много требований, которые призваны наиболее качественно организовать его. Перечислим основные правила установки внутреннего блока сплит-системы, используемые специалистами:

• Монтаж устройства лучше всего проводить до или после ремонта в помещении. Так можно проложить коммуникационные пути наиболее удобным, менее затратным способом.
• Необходимо соблюдать строго обозначенные расстояния до ближайших стен, перекрытий: до потолка минимум 10 см, до стен минимум 10 см с учетом того, что от устройства до точки выхода коммуникаций – не менее 50 см.
• Нельзя устанавливать за шторами окна, в нишах. Это ограничит охлажденный воздушный поток, он будет циркулировать только по пространству оконного проема.
• Не следует устанавливать над высокими комодами, шкафами (минимум – 1м). Воздушный поток также будет ограничен препятствием, при этом скопившаяся на мебели пыль попадет в помещение.
• Нельзя устанавливать над элементами отопительной системы. Температурный датчик внутри устройства будет постоянно фиксировать высокую температуру, побуждая его непрерывно работать в режиме охлаждение. Это приведет к быстрому износу деталей, выходу из строя климат-системы.
• Располагать таким образом, чтобы места отдыха, работы, частого пребывания людей находились вне прямого охлажденного воздушного потока.
• Климат-устройство должно располагаться строго горизонтально во избежание скопления, а затем перелива конденсата из дренажной емкости.

Правила установки внешнего элемента климат-устройства

Внешний блок климатической сплит-системы

Строгим регламентом определяется также монтаж кондиционеров на фасаде здания. Учитываются такие факторы, как:

• Монтажные крепления устанавливаются с запасом прочности, в 2-3 раза превышающем вес устройства. Монтируется анкерными болтами.
• Внешняя поверхность здания должна быть гладкой, прочной. Крепеж к обветшалой стене исключен. Под действием вибрационной силы крепления расшатаются, устройство может упасть.
• При установке кондиционеров на фасаде необходимо учитывать его отделку. Если он утеплен пенопластом, или сконструирован вентилируемый фасад, необходимо убедиться, что крепления монтируются к самой стене, а не к фасадной отделке.
• Между стеной и климат-устройством должно оставаться расстояние не менее 10 см, от любого объекта вверху него – также не менее 10 см. Так обеспечивается естественная циркуляция воздушного потока вокруг, позволяя ему вовремя охлаждаться.
• Крепеж проводится с учетом дальнейшего беспрепятственного доступа для проведения технического обслуживания.
• Размещается строго горизонтально во всех плоскостях с целью организации правильного свободного перемещения фреона по охлаждающему контуру.

Схема установки внешнего блока сплит-системы на фасаде здания

• От земли расположение не ниже 1,8-2 м, желательно в защитной обрешетке.
• При монтаже на верхних этажах имеет смысл подумать о размещении системы на крыше дома. Это позволит избежать вызова промышленных альпинистов. Важно помнить, максимальное расстояние между элементами сплит-системы – 15 м.
• Рекомендуется устанавливать на незастекленных балконах, лоджиях, что значительно убережет климат-устройство от механических повреждений, неблагоприятных атмосферных условий.
• Монтаж внутри застеленного балкона крайне нежелателен из-за недостаточной конвекции воздушного потока, так необходимой наружному элементу сплит-системы.

Правила установки кондиционеров на фасадах зданий общие, применимы для всех сплит-систем в одинаковой мере.

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

• Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
• Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
• Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

Минимальное расстояние

• Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
• Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
• Все соединения электрических проводов надежно изолировать.
• Дренажную трубку лучше всего уложить в отдельную штробу.
• Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
• Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
• Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
• Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
• После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
• Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
• Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

Особенности установки кондиционеров в жилых домах

Установка внутреннего блока кондиционера на стене

Регламент установки кондиционеров в жилых домах такой же, как и в многоквартирном доме. Отличительная особенность – при планировании приобретения климат-устройства необходимо учитывать наличие, возможности вентиляционной системы дома.

Для загородного жилья характерно использование мультисплит-систем (один наружный блок + несколько внутренних). Часто для вентиляции, очистки воздуха используется система центрального кондиционирования. Также частные дома могут оснащаться канальными кондиционерами, что очень удобно огранизовать в пространстве большого строения.

Главное условие – климатическое оборудование не должно создавать препятствий для работы основной вентиляционной системы. Их работа – слаженное, взаимодополняющее функционирование.

Неправильная установка кондиционера обязательно скажется на качестве его работы в будущем. Последствия могут быть серьезными, нередко приходится заменять неисправное климат-устройство на новое. Одна из частых проблем – утечка охлаждающего вещества через негерметичные стыки патрубков. Вовремя необнаруженная, она грозит выходом из строя компрессора, конденсатора, других важных составляющих.

Также последствие неправильной установки кондиционера на стене квартиры – перелив конденсата из дренажной емкости наружу, внутрь комнаты (не проведено строго горизонтальное расположение).

Игнорирование основного правила установки наружного блока кондиционера чревато его падением вниз. В лучшем случае он будет создавать сильный шум при работе.

Профессиональный монтаж климатического оборудования – обязательное условие его надежной, эффективной работы долгое время.

Цепная электропила широко пользуется популярностью среди владельцев загородных хозяйств. Хоть она и не способна в полной мере заменить свою «сестру» с двигателем внутреннего сгорания, но для лесопильных работ небольших объемов лучшего варианта не найти. Инструмент прост в обслуживании: чтобы начать работу, необходимо лишь подключить его к сети. Как выбрать цепную электропилу, обладающую достаточным набором функций, но при этом не переплатить лишнего? Чтобы осуществить грамотный выбор необходимо учитывать ряд факторов, основные из которых мы и рассмотрим в статье.

Пила – нужный в хозяйстве инструментом, который часто используется при обрезании веток в саду, распилке дров и плотницких работах.

Компактный и удобный в эксплуатации инструмент не требует наличие знаний и умений обращения с бензиновым двигателем

Изначально ручные модели цепных пил были довольно громоздкими и тяжеловесными. Неудивительно, что появление электрических цепных пил на рынке среди большинства потребителей было воспринято с энтузиазмом. Помимо простоты эксплуатации существенным преимуществом электроинструмента является то, что он экологически безопасен, поскольку в процессе работы не выделяет выхлопные газы. Это особо актуально при распиловке материалов в замкнутом пространстве.

Основными конструктивными элементами цепной электропилы выступают:

• электродвигатель в корпусе;
• направляющие шины;
• масляный насос с резервуаром для масла.

При включении агрегата двигатель создает вращательное движение, которое посредством конического редуктора или прямого привода передается на звездочку. Размещенная в общей с цепью плоскости звездочка начинает ее вращать, благодаря чему режущее полотно легко распиливает древесину.

В последнее время многие производители оснащают модели центробежным сцеплением, предупреждая тем самым во время зацикливания поломку электродвигателя и редуктора пилы.

Электрические модели цепных пил славятся долгим сроком эксплуатации, который достигается за счет постоянной смазки движимых элементов в процессе работы

Находящееся в специальной емкости цепное масло посредством перекачки насоса поступает на шину, с которой через цепь распространяется по звездочкам и режущему полотну. Многие модели имеют функцию регулировки интенсивности смазки, которая позволяет работать с материалами различной твердости.

Объем емкости в среднем составляет 120-200 мл. Этого объема достаточно на 2 часа беспрерывной работы. Задача оператора в том, чтобы контролировать уровень масла в бачке, иначе, работая «в сухую» мотор будет быстро перегреваться и инструмент выйдет из строя.

Для облегчения задачи контроля объема жидкости производители делают в корпусе прозрачные вставки или предусматривают наличие специального щупа.

Также будет полезен материал о том, что лучше – бензопила или электропила:

Бытовой или профессиональный инструмент?

Как и любой электроинструмент, цепная электропила представлена на рынке бытовыми и профессиональными моделями. Профессиональные инструменты отличаются большей мощностью, что позволяет эксплуатировать их без остановок более длительное время. Их лучше выбирать при необходимости частого использования.

Большинство профессиональных моделей оснащены функцией поддержания постоянного числа оборотов мотора, а также виброзащитой и удобными ручками

Единственным недостатком профессиональных цепных пил является их высокая цена, которая зачастую в несколько раз выше в сравнении с бытовыми аналогами.

Бытовые цепные электропилы больше предназначены для кратковременных работ. Время непрерывной работы инструмента ограничено 10-15 минутами, после истечения которых необходимо делать паузу, давая двигателю «отдохнуть».

Простая конструкция этих моделей и применение при производстве недорогих материалов позволяет значительно снизить стоимость бытовых цепных электропил

Чтобы не прогадать, перед тем как выбрать цепную электропилу, определите для себя объем предполагаемых работ и частоту использования агрегата. Если вам нужен инструмент для сезонных работ на даче, вполне можно ограничиться бытовым вариантом.

Параметры выбора качественной электропилы

Современный рынок предлагает широкий выбор моделей. Среди известных марок хорошо зарекомендовавших себя производителей наибольшей популярностью пользуются: Bosch, Sparky, Patriot… Встречаются также и менее раскрученные марки, которые зачастую и не уступают по предъявленным функциям. Поэтому при выборе цепной электропилы стоит ориентироваться не только разрекламированность бренда, но и эксплуатационные характеристики конкретной модели.

Также будет полезен материал о том, на что стоит обратить внимание перед покупкой электропилы:

Параметр #1 – расположение и мощность двигателя

Первое, на что следует обращать внимание при выборе инструмента – мощность двигателя. От этого параметра зависит не только производительность, но и его долговечность.

Если скачки напряжения в вашей электросети встречаются довольно часто, выбирайте лучше инструмент с достаточным запасом мощности. Двигатель такой цепной электропилы при понижении напряжения не будет перегреваться, выдавая номинальную мощность.

Мощность двигателя цепных электропил бытового варианта может варьироваться в пределах 1,5-2 кВт, а профессионального – достигать 3,5 кВт

При нестабильном напряжении специалисты рекомендуют выбирать модели, оснащенные системой теплового контроля, которые автоматически отключают инструмент. Термореле срабатывает, когда температура обмотки двигателя достигает установленного порога. Но стоит учитывать, что при слишком частом отключении в условиях нестабильного напряжения сокращается и производительность работы агрегата.

Если ориентироваться на расположение двигателя в конструкции, то оно может быть:

• Поперечное – ось двигателя находится перпендикулярно ширине агрегата, а его центр тяжести немного смещен. При работе с таким инструментом придется постоянно поддерживать равновесие. Максимально комфортно работать с ним в вертикальной плоскости, когда выполняешь рез сверху вниз.
• Продольное – конструкция представляет собой ровную линию, в которой все составляющие хорошо сбалансированы. Такое конструктивное решение обеспечивает отличную балансировку полотна при поворотах, придавая инструменту большей маневренности.

Пилы с поперечным расположением двигателя предназначены для общего применения. Мощность таких инструментов колеблется в районе 2кВт, а масса не превышает 4 кг.

Пилы с продольным расположением двигателя незаменимы при столярных работах.

Отсутствие выступающего двигателя сбоку упрощает работу с инструментом, но увеличивает вес агрегата, значение которого может достигать 6 кг

От немалого веса руки будут быстро уставать, а потому с таким инструментом не очень удобно будет управляться в течение нескольких часов беспрерывной работы – это стоит учитывать.

Очень хороший, увеличенный по мощности инструмент предлагает немецкий бренд KRÜGER, который уже давно завоевал популярность и доверие потребителей. обладает компактными размерами и используется для заготовки дров, распила бруса, отпиливания сучьев и ветвей. Мощность электрической пилы KRUGER – 2500 Вт. Ударопрочный пластик защищает прибор от повреждений. В числе функций – автоматическая смазка цепи, блокировка запуска. Работать удобно: пила цепная электрическая Крюгер весит всего 5 кг.

Цена электрической пилы Kruger – около 5000 рублей, что более чем приемлемо для немецкого производителя. Без сомнения, этот прибор – лучшая демонстрация идеального соотношения качества и цены.

Параметр #2 – регулирование натяжения цепи

При изготовлении электропил применяют низкопрофильные цепи. Они хоть и имеют меньшую производительность, но хороши тем, что подвергают инструмент меньшей вибрации, делая его более безопасным в эксплуатации.

Правильное натяжение влияет на производительность и безопасность работы, поэтому в процессе эксплуатации цепи электропилы приходится подтягивать довольно часто

В продаже встречаются модели в двух вариантах исполнения натяжения цепей:

• Классическая – для натяжения цепи крепящие шины винты ослабляют и с помощью плоской отвертки аккуратно сдвигают. Это довольно кропотливый способ, отнимающий много времени и требующий наличие под рукой необходимых инструментов.
• Упрощенная – натяжения цепи добиваются путем ослабления гайки и смещения шины посредством ползунка.

Смазка пильного агрегата в современных моделях осуществляется с помощью масляного насоса автоматически. Насос приводится в действие одновременно с включением пилы. Это значительно упрощает уход за агрегатом. Задача владельца пили – контролировать уровень масляной жидкости и подливать ее по мере необходимости.

Наличие на боковой панели рычага позволяет без труда регулировать натяжение, система удобна тем, что не требует применения специальных инструментов

Параметр #3 – длина шины

Рабочая шина, на которую фиксируется цепь, может иметь различные модификации. Длина шины напрямую связана с мощностью инструмента. Она может достигать 30- 45 см. Учитывая, что на загородном участке вряд ли придется пилить толстые бревна, оптимальным вариантом для хозяйственных работ считается шина длиной в 40 см. Инструменты с шиной большей длины будут намного тяжелее, мощнее и, следовательно, дороже.

Качество среза зависит от толщины режущего полотна.

Для инструментов бытового пользования стандартный шаг зубьев составляет 3/8 дюйма: чем толще будет цепь, тем мощнее должен быть мотор

На пилах различных изготовителей в зависимости от производительности инструмента могут быть установлены разные типы цепей и шин. Со временем движимые элементы будут изнашиваться и требовать замены. Поэтому чтобы в дальнейшем предупредить проблемы с поиском деталей, выбирайте электроинструменты с наиболее распространенным типом цепей.

Параметр #4 – плавный пуск

Системы пуска и торможения двигателя – пожалуй, самые экстремальные режимы работы агрегата. Причиной этому служит то, что в эти моменты через обмотку двигателя проходят ударные дозы тока, которое значительно сокращают его ресурсы.

Значительно облегчает работу и защищает двигатель от экстремальных нагрузок система плавного пуска, которая ограничивает пусковой ток, позволяя мотору набирать обороты постепенно

Система плавного пуска продлевает «жизнь» агрегата.

Наличие инерционного тормоза позволяет за доли секунды останавливать мотор при выключении инструмента, благодаря чему сокращается потребление энергии.

Параметр #5 – безопасность

Любая электропила для работ по дереву представляет собой потенциально опасный инструмент. Поэтому при выборе агрегата так важно оградить себя от возможных травм в процессе пользования инструментом.

Выбирая электроинструмент, обращайте внимание на наличие у него блокировки случайного включения. Она оградит вас от опасности в случае, если вы не удобно взялись за инструмент одной рукой или после включения обнаружили, что еще не готовы к работе с ним.

При работе с цепной пилой особую опасность может представлять «обратный удар». Он возникает в момент соприкосновения конца шины с твердой поверхностью пиломатериала, в результате которого инструмент резко отбрасывается назад, а его движущаяся цепь может травмировать оператора.

Чтобы предупредить «обратный удар» современные модели оснащают системой автоматического тормоза, которая представляет собой сконструированный в форме щитка рычаг, расположенный под рукояткой

Автоматический тормоз приводится в действие при соскальзывании руки, когда возникает «обратный удар»: при давлении в щиток срабатывает пружина, которая включает тормоз и останавливает цепь.

Как не сломать свежекупленный инструмент?

Специалисты по ремонту инструментов отмечают, что чаще всего электрические цепные пилы выходят из строя в весенний период. Это легко объясняется тем, что в холодное время зимних месяцев в обмотках электродвигателя инструмента скапливается конденсат. Капли влаги и провоцируют короткое замыкание при включении агрегата. Предупредить эту проблему можно, «выдержав» инструмент перед началом работ в теплом помещении. Для этого его стоит занести в комнату как минимум за сутки до момента включения.

Частым провокатором выведения инструмента из строя является падение напряжения сети. При понижении напряжения и развитии агрегатом номинальной мощности вследствие интенсивного выделения тепла может просто расплавиться изоляция или замкнуть якорь. Поэтому при работе с инструментом так важно следить за стабильностью тока и периодически давать агрегату «отдохнуть».

Цепная электропила – простой и удобный в работе инструмент. При надлежащем уходе и соблюдении правил техники безопасности она прослужит более 5 лет, не требуя дополнительных расходов.

Пила незаменима в загородном доме. Поскольку ручной вариант этого инструмента требует от своего владельца значительных усилий, появление автоматических цепных пил было воспринято с восторгом.

Источником энергии для работы может быть бензин или электричество, причём второй вариант более популярен среди непрофессионалов. Поэтому вопрос как правильно выбрать цепную электропилу имеет большое значение. Но сначала стоит разобраться из каких технических элементов состоит электропила и на чём основывается принцип её работы.

Конструкция цепных электрических пил

Инструмент, рассматриваемый в этой статье, состоит из следующих элементов:

Принцип работы электропилы

Работа пилы происходит следующим образом. После подключения инструмента к электрической сети 220 В и нажатия кнопки включения, осуществляется запуск электродвигателя .

Запущенный двигатель приводит в действие редуктор, заставляющий вращаться шину на которой закреплена металлическая цепь.

Собственно с помощью быстро вращающейся цепи и осуществляется распил. Установленный в электропиле масляный насос, обеспечивает попадание масла на цепные режущие элементы.

Благодаря этому процессу происходит смазывание цепи. Это улучшает показатели эффективности работы электропилы и повышает срок её службы.

Как выбрать электропилу цепную

При выборе электропилы необходимо отталкиваться от технических характеристик. Существует большое количество моделей представленного электроинструмента, но каждая из них, предназначена для различных целей и разных объёмов работы.

Помимо индивидуальных показателей, в выборе электропилы важное значение имеет фирма-производитель электрических, качественных цепных пил.

Выбор в пользу известного и проверенного временем производителя несмотря на часто более высокую цену, гарантирует высокое качество и надёжность инструмента.

Наиболее известными зарубежными фирмами, производящими высококачественный электрический инструмент, являются:

1. Bosch.
2. Stihl.
3. Foresta.
4. Partner.
5. Sparky.

Более дешёвыми, но не менее надёжными аналогами зарубежных цепных электропил являются отечественные модели от таких производителей, как: Зенит, Интерскол и другие . Электропила не тот инструмент, на котором следует экономить.

Приобретая дешёвые аналоги от сомнительных производителей, можно получить некачественный, тяжёлый, шумный или не имеющий должных защитных приспособлений электроинструмент.

Показатели мощности двигателя

Выбор цепной электропилы по этому показателю стоит осуществлять исходя из условий применения устройства. Для спила старых веток в саду, будет вполне достаточно выбрать электропилы с минимальными показателями мощности.

В случае же регулярного и длительного использования инструмента скажем для распиливания толстых деревьев, ориентироваться стоит на агрегаты помощнее. В первом случае будет вполне достаточно выбрать электропилу с рабочей мощностью в диапазоне 1.5–2 кВт .

Мощность инструмента, который будет использоваться часто и будет выполнять большой объём работы, должна быть в диапазоне от 2.5 до 4 кВт . В случае использования устройства в загородных домах или на дачных участках, специалисты советуют покупать инструмент меньшей мощности либо дополнительно приобрести стабилизатор напряжения в электросети.

Дело в том, что напряжение в электрической сети в загородных населённых пунктах, крайне нестабильно и инструменту часто просто не хватает поступающего напряжения для нормальной работы.

Чтобы минимизировать нехватку напряжения, в электродвигателе срабатывает функция увеличения тока . Это создаёт дополнительную нагрузку на двигатель, что уменьшает его общее время работы.

Расположение электродвигателя

Собственно в современных электропилах присутствуют два варианта расположения, продольный и поперечный. Пилы с поперечным расположением мотора замечательно подходят для вертикального распила.

Такой пилой удобно производить распилку поваленных деревьев или производить заготовку дров. Недостатком такого расположения является нарушенный баланс инструмента , что доставляет существенный дискомфорт при длительном его удержании в руках.

Поперечное расположение мотора у цепной пилы также затрудняет процесс горизонтальной распилки деревьев. Надрезы такой пилой получаются не совсем ровными. Но стоит отметить что цена на электропилы с таким расположением двигателя дешевле, нежели модели с продольным электродвигателем.

Более комфортно распилить дерево поможет цепная электропила с двигателем, который размещён вдоль корпуса устройства . Стоимость агрегатов с продольным расположением электродвигателя более высокая, но переплатив можно стать обладателем универсального инструмента.

Благодаря продольному размещению, цепная электропила отлично сбалансирована , её удобно удерживать в руках. Такой пилой эффективно производить распил под любым углом и сам процесс будет происходить более комфортно.

Длина режущего полотна . В зависимости от того с какой целью использовать инструмент, варьируется и длина режущей части (шины).

Для работы на приусадебных участках, обрезки веток и заготовки дров, вполне подойдут небольшие шины длиной от 30 до 40 сантиметров. Если необходима распилка в промышленных масштабах, потребуется шина большей длины.

Цепной тормоз электрической пилы

Очень необходимая функция способная защитить рабочего. Всё дело в том, что при распиле твёрдых пород деревьев или иных материалов, во время соприкосновения вращающейся цепи с материалом, часто происходит резкое отбрасывание инструмента вверх , по направлению к человеку, который выполняет распил.

Наличие функции остановки цепи, которая выполнена в виде пластикового щитка и располагаемого около рукоятки инструмента, позволяет в момент отскока пилы осуществить непроизвольное движение рукой.

Это движение сместит защитный щиток вперёд и произведёт моментальную остановку цепи . Остановка цепи происходит мгновенно, поэтому возможность травмирования человека полностью исключена.

Защита от перегрева . Эта функция представляет с собой реле, регулирующее температуру устройства. При достижении максимального показателя нагрузки, реле производит автоматическое отключение двигателя, предотвращая тем самым его перегрев или загорание.

Нагрев двигателя может происходить по разным причинам, но наиболее распространёнными являются ситуации заклинивания цепи во время работы или когда уровень масла в инструменте достигает критической отметки.

Наличие блокировочной функции

Это блокировочное устройство присутствует во всех современных моделях цепных электропил. Если в каком-то электрическом инструменте не присутствует эта кнопка, то такой агрегат является некачественной подделкой.

Возможность заблокировать пилу крайне полезная функция, которая гарантирует безопасность , исключает возможность случайного и несвоевременного включения инструмента и возникновения несчастных случаев.

Для того чтобы быстро и качественно распилить дерево необходимо использовать цепную электропилу. Этот инструмент является незаменимым, когда дело касается работы с деревом.

На рынке представлено множество моделей отечественных и зарубежных производителей. В отличие от бензиновых аналогов, электрические модели неприхотливее в работе , но также они менее мобильны и зависимы от присутствия стабильного напряжения.

Выбрать подходящую модель пилы достаточно сложно, но руководствуясь пунктами, описанными выше и учитывая советы профессионалов, сделать правильный выбор будет значительно легче.
