Устройство, принцип действия т тактико-технические характеристики ручных

гранат

2.2.1. Принцип действия и устройство ручных гранат

Граната состоит из: 1) корпуса;

2) заряда ВВ;

3) взрывателя (запала).

Гранаты дистанционного действия комплектуются унифицированным устройством, общим для всех типов гранат. Это устройство называется запалом. Запал служит для возбуждения взрыва заряда гранаты посредством воспламенения капсюля-детонатора. В современных российских гранатах используется унифицированный запал к ручным гранатам модернизированный (УЗРГМ) (рис. 112)

Состоявший ранее на вооружении УЗРГ к боевому и учебному использованию запрещён. Запалы всегда находятся в боевом положении. Разбирать запалы и проверять работу ударного механизма категорически запрещается.

УЗРГМ представляет собой полую металлическую гильзу, содержащую:

Ударный механизм;

Капсюль-воспламенитель;

Замедлитель горения;

Капсюль-детонатор.

Запал гранаты УЗРГМ состоит из ударного механизма и собственно запала.

Рис.112. Запал гранаты УЗРГМ:

а - общий вид; б - в разрезе; 1 - трубка ударного механизма; 2 - соединительная втулка; 3 - направляющая шайба; 4- боевая пружина; 5 - ударник; 6 - шайба ударника; 7 - спусковой рычаг; 8 - предохранительная чека; 9 - втулка замедлителя; 10 - замедлитель; 11 - капсюль-воспламенитель; 12 - капсюль-детонатор

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала.

Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.

Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.

Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя. Она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним - в шайбу ударника.

Ударник служит для накола и воспламенения капсюля-воспламенителя. Он помещается внутри трубки ударного механизма.

Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины.

Спусковой рычаг служит для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.

Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для ее выдергивания.

Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри - канал, в котором помещается замедлитель, снаружи - проточку для присоединения гильзы капсюля-детонатора.

Капсюль-воспламенитель предназначен для воспламенения замедлителя.

Замедлитель передает луч огня от капсюля-воспламенителя к капсюлю-детонатору. Он состоит из запрессованного малогазового состава.

Капсюль-детонатор служит для взрыва разрывного заряда гранаты. Он помещен в гильзе, закрепленной на нижней части втулки замедлителя.

Работа частей и механизмов гранаты

Перед метанием гранаты. Достать гранату из сумки, вывинтить пробку из трубки, на ее место ввернуть до отказа запал. Части ударного механизма запала находятся в следующем положении: ударник взведен и удерживается в верхнем положении вилкой спускового рычага, соединенного с трубкой ударного механизма предохранительной чекой. Концы предохранительной чеки разведены и прочно удерживают ее в запале.

При метании гранаты. Граната для метания берется в руку так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Не отпуская рычага, выдергивается предохранительная чека и граната бросается в цель. После выдергивания чеки положение частей запала не меняется, ударник во взведенном положении удерживается спусковым рычагом, который освобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель (дистанционную часть запала) и, пройдя его (примерно через 3,2 – 4,2 с), передается капсюлю-детонатору. Капсюль-детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны.

1) Ручная осколочная граната РГД-5 (рис.113) - граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на бронетранспортере (автомобиле).

Осколочная граната РГД-5 несколько легче и удобнее, чем РГ-42. РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала УЗРГМ (УЗРГМ-2). Обтекаемый корпус собран из верхней и нижней частей, каждая из которых включает внешнюю оболочку и вкладыш. Приведенная площадь рассеивания осколков - 28-32 кв.м. Отверстие для запала при хранении закрывается пластмассовой пробкой.

Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты. Он состоит из двух частей - верхней и нижней.

Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части с помощью манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе.

Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

Разрывной заряд

Рис.113 Устройство ручной осколочной гранаты РГД-5:

1 - корпус; 2 - запал; 3 - разрывной заряд; 4 - колпак; 5 - вкладыш колпака; 6 - трубка для запала; 7 - манжета; 8 - поддон; 9 - вкладыш поддона

2) Ручная осколочная граната РГ–42 - граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на

Осколочная граната РГ-42 была разработана в 1942 г. С.Г.Коршуновым в ГСКБ-30 (при заводе №58 им. К.Е.Ворошилова) как простая в производстве, небольшая по габаритам и удобная в применении наступательная граната. Граната (рис. 114) состоит из простого цилиндрического корпуса с трубкой для запала, металлической ленты в качестве осколочного элемента, разрывного заряда и запала. Металлическая лента насечена на квадратики и свернута у внутренней поверхности корпуса в 3-4 слоя. При взрыве она образует легкие осколки и способствует дроблению корпуса. По оси корпуса находится трубка для запала, закрываемая при хранении металлической крышкой или пластмассовой пробкой.

РГ-42 была разработана под универсальный дистанционный запал УЗРГ системы Е.М. Вицени, ныне применяется с запалом УЗРГМ (УЗРГМ-2).

Корпус гранаты служит для помещения разрывного заряда, металлической ленты, трубки для запала, а также для образования осколков при взрыве гранаты. Корпус цилиндрический, имеет дно и крышку. К крышке прикрепляется трубка с фланцем для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. При хранении и переноске гранаты трубка закрывается пластмассовой пробкой или металлическим колпачком.

Металлическая лента служит для образования осколков при взрыве гранаты, она свернута в 3-4 слоя внутри корпуса. Для увеличения числа осколков поверхность ленты насечена на квадратики.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Рис. 114. Устройство ручной осколочной гранаты РГ-42:

1 - корпус; 2 - металлическая лента; 3 - разрывной заряд; 4 - запал; 5 - трубка с фланцем; 6 - дно; 7 - крышка

3) Ручная осколочная граната Ф-1 - граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки).

Ф-1 была разработана на основе французской осколочной гранаты F-1 модели 1915 г. (не путать с современной моделью F1 с пластиковым корпусом и полуготовыми осколками) и английской гранаты системы Лемона (с терочным запалом), поставлявшихся в Россию в годы первой мировой войны. Отсюда - обозначение Ф-1 и прозвище «лимонка». На вооружение РККА принята с дистанционным взрывателем («запалом») Ковешникова. Воспламенение капсюля дистанционного состава - механизмом ударного действия. В 1939 г. была модернизирована Ф.И. Храмеевым. В 1941 г. вместо запала Ковешникова принят более простой в изготовлении и обращении запал УЗРГ. В войсках граната кроме «лимонки» была прозвана также «фенюшей».

Применяемая ныне Ф-1 (рис.115) состоит из корпуса, разрывного заряда и запала УЗРГМ (УЗРГМ-2). Толстостенный корпус выполнен из литого чугуна с внешней насекой. Отверстие для запала при хранении гранаты закрывается пластмассовой пробкой.

Корпус при разрыве дает 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков идет 38 % массы корпуса, остальное попросту распыляется. Приведенная площадь разлета осколков - 75-82 кв.м.

Метание гранаты производится из-за укрытия. Имеется учебно-имитационный вариант УРГ, повторяющий Ф-1 по форме и весу.

Советские осколочные ручные гранаты, подобно американским или французским, широко применялись в военных конфликтах 40-90-х годов в разных частях света.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Запал гранаты УЗРГМ (см. рис. 112) предназначается для взрыва разрывного заряда гранаты. Его устройство и работа частей и механизмов гранаты изложены ранее.

Рис. 115. Устройство ручной осколочной гранаты Ф-1: 1 - корпус; 2 - разрывной заряд; 3 - запал

4) Ручные осколочные гранаты РГО и РГН (см. рис. 103)

РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах это позволяло противнику, вовремя заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатывания со склона после броска. Поэтому потребовалось имевшиеся образцы заменить новыми гранатами РГН (наступательная) и РГО (оборонительная), разработанными в ГНПП «Базальт» и оснащенными датчиком цели и срабатывающими при ударе о любую преграду.

Каждая граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала, унифицированного для обеих моделей. Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. Корпус РГО для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная - для удобства отличия гранаты от РГН - имеет наружную насечку, остальные - внутреннюю. В верхней части корпусов манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка.

Конструкция запала ударно-дистанционного действия стала существенной новинкой. Запал собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно-предохранительный механизм обеспечивает безопасность в обращении и включает ударник с жалом, пружину, работающую, шплинт (чеку) с кольцом, заглушку, планку и капсюль. Ударник поворачивается на оси (подобно курку) под действием пружины, работающей на кручение. Датчик цели обеспечивает срабатывание запала при ударе о преграду и состоит из шаровидного груза (инерционного тела), гильзы, жала, пружины и втулки. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и включает втулку с замедлительным составом и капсюль-детонатор. Механизм дальнего взведения предназначен для взведения запала через 1-1,8 секунды после броска (т.е. на удалении от метающего) и включает две втулки с пиротехническими составами, стопоров, движка, капсюля и пружины. Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. В обычном состоянии ударник повернут в верхнее (взведенное) положение и удерживается рычагом, прижатым к корпусу и зафиксированным шплинтом. Стопоры удерживают движок с капсюлем в сдвинутом к краю запала положении, так что капсюль выведен из-под жала, пружина движка сжата. Груз поджат к корпусу гильзы, перемещение которой ограничено движком. Столь сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным срабатыванием.

После выдергивания шплинта и броска рычаг под действием пружины отбрасывается от гранаты и освобождает ударник, который поворачивается и накалывает своим жалом капсюль. Луч огня составы дистанционного узла и механизма дальнего взведения. После выгорания последних (1-1,8 с) стопоры отводятся своими пружинами к краю запала и освобождают движок, который смещается под действием своей пружины к оси запала ставит капсюль напротив жала датчика цели. При встрече с преградой груз датчика цели под действием инерции перемещается и вызывает смещение гильзы, в результате которого жало накалывает капсюль. Луч огня инициирует каспюль-детонатор. Последний передает детонацию детонационной шашке, вызывающей подрыв заряда гранаты. Шаровидная форма груза и его крепление позволяют «поймать» составляющую инерции в широком диапазоне углов. В случае несрабатывания датчика цели (падение в грязь, снег, строго «на бок») капсюль-детнатор будет инициализирован от капсюля-детонатора дистанционного устройства после выгорания дистанционного состава (3,2-4,2 с). Температурный диапазон работы запала, как и большинства советских образцов оружия - от -50 до +50 градусов С.

Граната РГН при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с, приведенная площадь разлета осколков - 95-96 кв.м. РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с. На образование убойных осколков идет 73 % массы корпуса гранаты. Энергия осколков РГО втрое превосходит осколки РГН, приведенная площадь разлета - 213-286 кв.м. «Контролируемая осколочность» РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1 или Мильса), и в то же время большую безопасность для метающего и его подразделения за счет быстрой потери осколками убойной энергии.

Гранаты РГО и РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения. Пакуются - в ящики по 20 штук. Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного состава обращению с ними.

2.2.2. Тактико-технические характеристики ручных осколочных гранат

Таблица № 12

теристики
Тип гранаты	Оборонитель-ная	Наступатель-ная	Наступатель-ная	Наступатель-ная	Оборонитель-ная
Характер бо-евого действия	Осколочное	Осколочное	Осколочное	Осколочное	Осколочное
Принцип действия механизма	Дистанцион-ное	Дистанцион-ное	Дистанцион-ное	Ударно-дистанцион-ное	Ударно-дистанцион-ное
Вес заряженной гранаты, гр
Вес разрывного заряда, гр
Средняя даль-ность броска, м

Российская ручная граната Ф-1 почти столетие находится на армейском вооружении нашей страны. Боеприпас сочетает в себе эффективность и простоту эксплуатации, что позволило ему просуществовать долгое время без принципиальных изменений. Доработке подвергалась лишь конструкция запала.

Граната Ф-1, размеры которой оптимальны для мужской руки, разработана для поражения врага осколками металлического корпуса, взрывающегося через несколько секунд после броска.

Фото боевой гранаты Ф-1

История создания гранаты Ф-1

История создания боевой гранаты Ф-1 началась в 20-х годах прошлого века.

К 1922 г. Красная Армия была вооружена различными типами оборонительных гранат иностранного производства. Среди них находились надёжные английские гранаты Миллса и французские - F-1, отличавшиеся продуманной формой и сомнительным качеством запала, подрывавшим её сразу после удара, без выдержки времени замедления.

Учебная разрезная граната Ф-1-А с запалом Ковешникова

В 1925 г. Артиллерийское Управление РККА выявило критическую нехватку ручных оборонительных боеприпасов на своих складах и впервые задумалось о разработке и производстве совершенной гранаты с хорошей поражающей способностью и качественным взрывателем.

В результате, французскую F-1 оснастили запалом системы Ф.В. Ковешникова и в 1928 г., после нескольких испытаний и поправок, советская граната Ф-1 была принята на вооружение Красной Армии. Военные быстро окрестили её «лимонкой».

Существует две версии возникновения этого «прозвища»:

• согласно первой, граната получила его из-за внешнего сходства с лимоном;
• согласно второй, «лимонками» жаргонно именовались гранаты английского конструктора Эдуарда Кент-Лемона, применявшиеся в русской армии наряду с французскими F-1, постепенно звучное прозвище перешло и к ним, а затем «перекочевало» к советским Ф-1.

в этом году СССР запускает собственное производство Ф-1

На первоначальном этапе для производства «лимонки» корпусы заимствовались от иностранных F-1, но уже к 1930 г. в СССР запустили собственное производство.

Начиная с 1939 г., в условиях повышающейся угрозы войны, значительно ускорилось развитие оборонной промышленности СССР. В это время советскими инженерами разрабатывались новые образцы военной техники, боеприпасов и усовершенствовались имеющиеся.

Модернизация не обошла стороной и Ф-1:

• в 1939 г. инженер Храмеев Ф.И. рационализировал корпус гранаты, убрав нижнее окно и заменил простой чугун, использовавшийся для его изготовления, на сталистый, чем повысил убойную силу боеприпаса;
• в 1941 г. конструкторы Вицени Е.М. и Бедняков А.А. преобразовали Ф-1, разработав более дешевый запал, понизивший время задержки взрыва с 6 секунд до 3,5 - 4,5. Он получил название УЗРГ (унифицированный запал к ручным гранатам), а в послевоенные годы он был еще раз улучшен.

С тех пор, гранаты Ф-1, в которых изменили принцип взрыва, широко применялись в различных военных кампаниях и несмотря на то, что они устарели, а в армию давно поставляются более современные ручные гранаты, «лимонки» и по сей день не исчезли из ее арсенала.

Устройство

Граната Ф-1 комплектуется из:

• корпуса;
• взрывчатого вещества (разрывного заряда);
• взрывателя (запала).

Конструкция Ф-1

Корпус «лимонки» отливается из сталистого чугуна в форме овального полого сосуда. Его внешняя поверхность имеет рифление, т.е. поделена на сегменты продольными и поперечными бороздами.

Такая конструкция оболочки:

• предназначена для облегчения дробления металла при взрыве;
• несёт эргономическую функцию, улучшая захват гранаты рукой;
• во время установки растяжки, «рёбра» не позволяют шнуру соскальзывать при привязывании боеприпаса к опоре.

Через отверстие в верхней части в корпус помещается взрывчатое вещество и ввинчивается запал.

Модернизированный УЗРГ (УЗРГМ) отличается от своего предшественника формой спускового рычага и устройством ударного механизма, позволяющими понизить количество осечек боеприпаса.

Запал гранаты УЗРГМ

К основным элементам запала относятся:

• предохранительная чека - кольцо, предотвращающее случайный взрыв, от выпадения чеку защищают проволочные концы, закрепляющие ее на запале;
• ударник - металлический стержень с заострённым концом, удерживаемый спусковым рычагом и нагруженный пружиной;
• спусковой рычаг - пластина из металла, после извлечения чеки, в прижатом к корпусу положении, блокирует ударник, а в момент броска высвобождает его;
• капсюль-воспламенитель;
• пороховой замедлитель взрыва;
• капсюля-детонатора с детонирующей смесью.

Конструкция Ф-1

Технические характеристики гранаты Ф-1 (ТТХ)

Диаметр	55 мм
Высота корпуса	86 мм
Высота с запалом	117 мм
Общий вес	600 гр
Вес взрывчатого вещества	60 гр
Варианты взрывчатого вещества	Тротил, тринитрофенол, пироксилиновые смеси
Дальность броска	50 - 60 м
Время замедления взрыва	3,2 - 4,2 с
Среднее количество осколков	290 - 300 шт
Средний вес осколков	1 - 2 гр
Начальная скорость разлёта осколков	700 -730 м/с
Максимальный радиус разлёта осколков	200 м
Расчётный радиус поражения осколками	50 - 60 м
Расчётный радиус поражения ударной волной (70-80кПа)	До 0,5 м

Принцип действия гранаты Ф-1 основан на детонации запала. Для использования Ф-1 по назначению и активизации взрывного механизма, необходимо:

• взять гранату в «рабочую» руку, крепко прижимая пальцами рычаг к корпусу;
• отогнуть концы чеки;
• не отпуская рычаг, извлечь другой рукой чеку за кольцо;
• размахнуться, метнуть боеприпас в цель и укрыться во избежание попадания осколков.

Активизация взрывного механизма

Общая схема срабатывания запала гранаты заключается в следующем:

• до того момента, пока рычаг удерживается рукой, «лимонка» не взорвётся и возможна установка чеки в исходное положение, что позволяет ее обезвредить, данная особенность позволяет также приблизится к противнику на максимально близкое расстояние;
• после броска, пружина освобождает рычаг, а тот, свою очередь, ударник;
• острый конец ударника накалывает воспламенитель, и он поджигает замедлитель;
• замедлитель выгорает в течение 3,2-4,2 секунд, после чего возгорается заряд детонатора и происходит взрыв.

Схема срабатывания запала от гранаты

Метание гранаты должно осуществляться из укрытия, т.к. поражающий радиус распространения осколочных частей превышает среднестатистическую дальность броска.

Чем ближе противник находится к эпицентру взрыва, тем выше вероятность его поражения. На дальность поражения влияет величина осколков, крупные фрагменты способны причинить вред на расстоянии 70 - 100 метров.

метров - дальность поражения крупными фрагментами

Чрезвычайно эффективны боевые гранаты в помещениях, т.к. они полностью покрывают площадь радиусом распространения осколков, начинающих рикошетить о стены и другие препятствия. При этом многократно усиливается фугасное действие, вызывающее контузии противника.

Ф-1 удобны и для использования в растяжках, т.к. могут длительное время находиться в неблагоприятных условиях, сохраняя при этом боевые свойства и характеристики гранаты.

Маркировка и хранение гранаты

Цветовая маркировка необходима для обозначения боевых и учебных гранат. Внешняя сторона боевых гранат покрывается темно-зеленой краской, при этом на рычаг она не наносится.

Учебные гранаты отличаются черным цветом, по центру на них нанесены две перекрещивающиеся белые полоски, кольцо чеки и нижняя часть рычага - алые.

Маркировка гранаты Ф-1 (фото)

Для длительного сохранения боевых эксплуатационных свойств Ф-1, во избежание коррозии металлических частей, окисления взрывчатой смеси и самопроизвольного взрыва, они хранятся в разобранном виде, упакованными в деревянные ящики. Помещенные туда пустые корпусы завинчиваются пластиковой пробкой. Взрыватели укладываются в герметично закрытые банки и хранятся в этих же ящиках.

Заряжение должно осуществляться только перед боем. Части гранаты предварительно осматриваются. Проржавленные, засорённые или загрязнённые, треснутые - к эксплуатации не пригодны. После проведенных мероприятий, неиспользованные боеприпасы вновь разбираются.

Видео о гранате Ф-1

Обзор гранат Ф-1 разных лет производства:

Принцип действия запала:

Сборка и метание:

Взрыв Ф-1 в автомобиле:

Взрыв растяжки:

Граната Ф-1 имеет французские корни и давнюю историю. Под таким обозначением, но в латинской транскрипции - F-1 - граната была принята на вооружение французской армии в 1915 г.

Французская граната F-1 имела запал ударного действия. Простота и рациональность конструкции корпуса гранаты сыграли свою роль - граната вскоре была принята на вооружение в России. При этом недостаточно надежный и безопасный в обращении ударный запал был заменен более простым и надежным дистанционным отечественным запалом конструкции Ковешникова.

Ф-1с запалом Ковешникова

В 1939 году военный инженер Ф.И. Храмеев завода Наркомата обороны по образцу французской ручной осколочной гранаты F-1 разработал образец отечественной оборонительной гранаты Ф-1, которая вскоре была освоена в массовом производстве.

У гранаты Ф-1 конструкции Храмеева чугунный корпус гранаты был несколько упрощен, он утратил нижнее окно.

Граната Ф-1, как и французский образец F-1, предназначена для поражения живой силы противника в оборонительных действиях. При ее боевом использовании бросающему бойцу необходимо было укрываться в окопе или других защитных сооружениях.

Первоначально в гранате Ф-1 использовался запал конструкции Ф.В. Ковешникова, который был значительно надежней и удобней в применении французского запала. Время замедления запала Ковешникова составляло 3.5-4.5 сек.

В 1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал к ручной гранате Ф-1.

В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ - «унифицированный запал к ручным гранатам».

Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный.

После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.

Граната Ф-1 состоит из корпуса, разрывного заряда и взрывателя.

Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывалась на осколки.

В верхней части корпуса имелось нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие вворачивали пластмассовую пробку.

Разрывной заряд заполнял корпус и служил для разрыва гранаты на осколки.

Корпус служил для соединения частей гранаты и для поражения противника осколками при взрыве.

Для увеличения числа осколков поверхность корпуса делали рифленой. Корпус при разрыве давал 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков шло 38% массы корпуса, остальное попросту распылялось. Приведенная площадь разлета осколков - 75 - 82 м2.

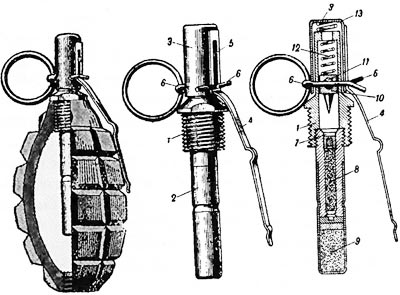

запал УЗРГ:

1 - трубка воспламеняющего механизма; 2 - соединительная

втулка; 3 - направляющая шайба; 4 - боевая пружина;

5 - ударник; 6 - шайба ударника; 7 - спусковой рычаг;

8 - предохранительная чека с кольцом; 9 - втулка замедлителя;

10 - капсюль-воспламенитель; 11 - пороховой замедлитель;

12 - капсюль-детонатор.

Взрыватель состоял из запала и воспламеняющего (ударного) механизма, собранных вместе в остове взрывателя. В стенках остова имелось отверстия для шарика-предохранителя и предохранительной чеки.

Запал УЗРГ состоял из капсюля-воспламенителя, дистанционного состава и капсюля-детонатора. Воспламеняющий механизм состоял из ударника, боевой пружины, шарика-предохранителя, предохранительного колпачка с наружным рычагом, пружины колпачка и предохранительной чеки с кольцом. Ударник помещался внутри остова. Внизу ударник имел боек, а сбоку - полукруглый выем для шарика-предохранителя. Время замедления запала УЗРГ составляло 3.2-4.2 сек.

Гранаты Ф-1 хранили и переносили без взрывателей, с ввинченными вместо них холостыми пробками. Воспламеняющий механизм взрывателя всегда находился на боевом взводе, ударник взведен, боевая пружина сжата. Ударник удерживался во взведенном положении предохранительной чекой, которая проходит через отверстия остова и ударника, и шариком-предохранителем, который одной своей половиной входил в отверстие остова, а другой - в выем ударника. В таком положении шарик удерживался предохранительным колпачком.

Для заряжания гранаты необходимо: вывинтить холостую пробку, взять взрыватель и осторожно ввинтить его в отверстие гранаты.

Ф-1с запалом УЗРГМ-2

Для бросания гранаты необходимо: взять гранату правой рукой и пальцами крепко прижать наружный рычаг предохранительного колпачка к корпусу гранаты; удерживая рычаг, левой рукой вытянуть предохранительную чеку; при этом ударник и предохранительный колпачок освобождаются, но ударник остается на боевом взводе, удерживаемый шариком-предохранителем; размахнуться и бросить гранату.

Метание гранаты производилось из-за укрытия.

Гранаты поступали в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладывались отдельно в металлических коробках. Для вскрытия коробок имелся нож. На стенках и крышке ящика была нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, хранились в заводской укупорке.

Гранаты солдатами переносились в гранатных сумках. Запалы помещались в них отдельно от гранат, при этом каждый запал должен был быть завернут в бумагу или чистую ветошь.

В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладывались в сумки.

Граната Ф-1 широко использовалась во время советско-финского военного конфликта 1939 - 1940 гг., на фронтах Великой Отечественной войны, в других войнах и военных конфликтах.

Во время Великой Отечественной войны гранату Ф-1 бойцы ласково называли «фенюша» и «лимонка», потому что она по внешнему виду похожа на лимон. Обычно при ведении штурмовых действий на одного бойца приходилось пять - десять гранат Ф-1.

Гранатой Ф-1 в качестве трофея охотно пользовались и немецкие солдаты, поскольку подобных гранат оборонительного назначения не было на вооружении вермахта.

Изготовление гранат Ф-1 в годы войны выполнялось на заводе № 254 (с 1942 г.), 230 («Тизприбор»), 53, в мастерских Повенетского судоремонтного завода, механическом заводе и железнодорожном узле в Кандалакше, центрально-ремонтных мастерских Сороклага НКВД, артеле «Примус» (Ленинград), других отечественных предприятиях.

К изготовлению гранат Ф-1 во время войны привлекались многие предприятия и организации не профильного назначения. По указанию Горкома ВКП(б) от 28 декабря 1941 года в опытных мастерских Ленинградского политехнического института было организовано производство (литье и механическая обработка) корпусов ручной гранаты Ф-1. Всего мастерскими было отлито 11 000 корпусов. 5000 необработанных корпусов были сданы заводу № 103, 4800 из них прошли механическую обработку и были переданы фабрике «Пятилетка». Заказ на изготовление корпусов гранат был приостановлен по указанию горкома ВКП (б).

Во время войны ленинградскими предприятиями был освоен в производстве вариант запала для гранаты с использованием одной из марок охотничьего пороха вместо особого трубчатого пороха. В 1942 году на АНИОПе («Ржевский полигон») производились испытания такого запала под обозначением «РР-42» для гранаты Ф-1. Гранаты с запалами РР-42 были запущены в серийное производство только на предприятиях Ленинграда. Эти внедрения были временными. Были и другие примеры не совсем обычного производства гранат в годы войны.

С гранатой Ф-1 связано много изобретений и конструкторских предложений. В августе 1942 года сержант минометного батальона 284 стрелкового полка Н.К. Дерябин разработал проект «гранаты-блохи». Она предназначалась для поражения живой силы противника. В состав «гранаты-блохи» входили: вышибной заряд, ударник с бойком и гайкой, граната Ф-1 со снятым запалом. Разрыв гранаты производился в воздухе на высоте 10-15 метров. С парашютом гранату предлагалось использовать для минирования. Но система Дерябина оказалась слишком сложной. По заключению военных экспертов, проект не был реализован из-за отсутствия практической ценности.

Для обучения личного состава войск обращению с ручными осколочными гранатами дистанционного действия, приемам и правилам их метания была создана учебно-имитационная ручная граната УРГ весом 530 г, внешне похожая на боевую гранату Ф-1. Граната УРГ комплектуется имитатором запала УЗРГ.

учебно-имитационная ручная граната УРГ

с имитационным запалом

Боевая граната Ф-1 окрашивается в зелёный цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. Внешне граната имеет овальный ребристый корпус из сталистого чугуна.

учебная разрезная граната Ф-1-А с запалом Ковешникова:

1 - остов запала; 2 - наперсток капсюля-детонатора;

3 - предохранительный колпачок; 4 - наружный рычаг

колпачка; 5 - задерживающий выступ на остове запала;

6 - предохранительная чека; 7 - капсюль-воспламенитель;

8 - пороховой состав; 9 - капсюль-детонатор; 10 - ударник;

11 - шарик-предохранитель; 12 - боевая пружина;

13 - пружина колпачка.

Другая учебная разрезная граната Ф-1-А (57-Г-7214У) была разработана заводом учебных приборов № 1 в январе 1940 года. Граната имела вырез четверти корпуса, вместо взрывчатого вещества был залит гипс. Она предназначалась для демонстрации устройства боевой гранаты Ф-1. Граната Ф-1-А долго использовалась для обучения в Красной и Советской армиях.

Граната Ф-1 широко применялась в военных конфликтах 1940-1990-х годов в разных частях света.

Недостатки гранаты Ф-1 - не столько относятся к данному образцу, сколько обусловлены общим устареванием данного поколения гранат. Рифление корпуса, как один из способов заданного дробления, не может в полной мере обеспечить формирование осколков удовлетворительной формы и оптимальное распределение осколков по массе. Дробление корпуса во многом имеет случайный характер. К достоинствам дистанционного запала относятся безотказность действия, независящая от энергии удара при падении гранаты, от того, упадет ли она на землю, в снег, в воду или в болотистую почву. Но его недостаток заключается в том, что он не может обеспечить мгновенного подрыва гранаты при касании цели: замедлитель имеет заданное время горения.

Масса гранаты, гр 600

Масса заряда, гр 60

Тип ВВ тротил

Длина корпуса гранаты, мм 86

Длина гранаты с запалом, мм 117

Диаметр гранаты, мм 55

Дальность метания, м 30 - 40

Радиус разлета осколков, м 200

Время горения замедлителя, с 3.2 - 4.2

И граната Ф-1, как один из выдающихся представителей классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях. Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.

Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем - ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производственных и экономических затрат.

Ручные гранаты за прошедшие сто лет стали одним из наиболее распространенных видов вооружения пехоты, они применялись во всех войнах, больших и малых. Первое массовое применение ручных гранат, по всей видимости, относится к Русско-японской войне, а во время Первой мировой войны были разработаны и пущены в широкое производство многие типы гранат, в том числе и такие, которые и до сего дня стоят на вооружении. Среди таких долгожителей можно назвать знаменитую гранату F-1/Ф-1, разработанную в 1915 году во Франции, а потом принятую на вооружение Красной Армии. Во Вторую мировую войну производство ручных гранат в СССР достигло 138 млн. штук, а в Германии - 136 млн. штук. Расход гранат мог достигать десятков тысяч штук в день.

Ручные гранаты на войне стали своего рода "карманной артиллерией" пехоты. С ее помощью можно было штурмовать окопы, огневые точки, здания, уничтожать небронированную и легкобронированную технику, ставить в качестве противопехотной мины, отбиваться от наступающего противника. Последущие вооруженные конфликты сильно обогатили арсенал тактических приемов использования гранат, так что теперь применение гранат стало целой наукой, существенно расширяющей боевые возможности пехотинца.

После войны делались многократные попытки улучшить конструкцию ручных гранат, однако, после всех попыток, и даже после появления ручных и подствольных гранатометов, на вооружении российской армии все еще стоит знаменитая "фенька" Ф-1.

Причины долгожительства "феньки"

В этом месте стоит задуматься о причинах феноменального долгожительства Ф-1, воюющей уже сто лет кряду. Ее не смогли вытеснить ни более совершенные гранаты (например РГН и РГО), ни удачная военная разработка РГ-42. Первая причина состоит в простоте конструкции. Ф-1 состоит из трех частей: корпуса из сталистого чугуна, заряда тротила и взрывателя УЗРГМ. Отливка корпуса из чугуна не требует полуфабрикатов (в отличие от РГ-42, для производства которых требовался листовой прокат), может осуществляться на любом предприятии, где есть литейная мастерская. Для сравнения, гранаты РГН и РГО - это технологический шедевр, который требует точной штамповки полусфер (двух алюминиевых у РГН и четырех стальных у РГО), изготовления и сборки сложного по устройству ударно-дистанционного взрывателя. Применение полуфабрикатов и гораздо более сложные производственные операции не позволяли производить массовой серией эти типы гранат даже в рамках мощного советского ВПК. Вторая причина долгожительства Ф-1 состоит в том, что при наименьшем среди всех типов гранат заряде - 60 граммов тротила, она обеспечивает поражение осколками в радиусе 7 метров, а фугасным действием в радиусе 3-5 метров. РГН добивается того же эффекта при заряде взрывчатки 114 граммов. Ничего удивительного: менее хрупкие, чем чугун, сталь и алюминий, в ручных гранатах показывают куда меньшую эффективность. Есть еще и другие причины популярности Ф-1, состоящие в эргономичности гранаты, удобстве для броска, возможности использовать гранату в рукопашной схватке в качестве ударного предмета, ну и привычке к использованию гранат именно этого типа.

Таким образом, можно сказать, что причина столь долгого срока военной службы Ф-1 состоит в технологических и военно-хозяйственных моментах: более простая технология изготовления, отсутствие необходимости в полуфабрикатах, хрупкий материал, дающий хорошие осколки, меньший заряд взрывчатки. Для военной экономики все это очень существенно.

Можно сделать интересное наблюдение, что послевоенные попытки усовершенствовать ручную гранату явно шли по неверному пути. Выбор материала с гораздо меньшей хрупкостью, чем чугун, существенно ухудшил тактико-технические характеристики гранат. Это ухудшение не компенсировалось ни более легким весом гранат (РГН весит 310 граммов против 600 граммов Ф-1), ни более совершенным взрывателем. Не говоря уже о значительно более сложной технологии изготовления.

Но это не значит, что ручную гранату нельзя усовершенствовать. Можно. Усовершенствованная граната должна быть еще проще и технологичнее, чем Ф-1, а также иметь более широкие тактические возможности.

Технологические и мобилизационные новшества

Первым делом - материал корпуса гранаты. Это должен быть хрупкий, легко дробящийся материал. Первый кандидат на роль - тот же самый сталистый чугун, испытанный войнами материал для производства боеприпасов. Однако, есть и другие материалы. Например, фенопласты (смесь фенол-формальдегидной смолы с наполнителями), которые могут быть значительно более хрупкими, чем чугун (2-6 кДж/м2, при том же показателе для чугуна 80-100 кДж/м2), а могут иметь сопоставимую с ним хрупкость. Подобрав наполнитель, можно получить смолу прекрасной хрупкости, но при этом с хорошей твердостью, что важно для получения осколков. Осколки по весу будут сопоставимы с чугунными осколками, а кроме того, поэкспериментировав с наполнителями и структурой пластмассы, можно добиться образования большого количества крупных осколков. Сталь и алюминий не слишком подходят для гранат.

Технологичность изготовления зависит от конструкции самой гранаты. Сами по себе схему можно взять от Ф-1: корпус, заряд и взрыватель УЗРГМ. Однако, литье корпуса Ф-1 имеет свои недостатки, связанные со свойствами чугуна, и дает довольно высокий процент брака. Корпус ручной гранаты лучше всего штамповать. Эта технология подходит и для чугуна, и для его заменителей. Корпус в этом случае представляет собой трубку длиной 25-30 см, внутренним диаметром, соответствующим диаметру очка гранаты Ф-1 (около 2 см), толщина стенок может быть 3-4 мм. На одном конце трубки имеется внутренняя резьба, с этой стороны в гранату вставляется взрыватель, а с другой стороны - внешняя резьба, на которую можно навернуть дополнительную рубашку для увеличения числа осколков.

Однако, тут стоит получше рассмотреть вопрос заменителей чугуна хрупкими неметаллами. Чугун довольно тяжел в обработке. Трубку из него можно отлить, выдавить прессованием или экструзией, но это довольно сложная технология, требующая расплавления металла или нагрева заготовок до 900 градусов (стало быть, расхода топлива или энергии), а также мощных прессов. Формовка трубки из фенопластов значительно проще и технологичнее, поскольку может штамповаться, выдавливаться экструзией, формоваться наматыванием полос, склеиваться из двух штампованных половинок или еще каким способом. Осколочную рубашку также можно сделать неметаллической, например, из стекла, которое обладает замечательной хрупкостью и дает осколки с острыми, режущими краями, трудноизвлекаемые из тела. В принципе, годится для производства корпуска гранаты почти любая пластмасса, очень многие ее виды имеют большую хрупкость. Хотя фенопласты имеют определенную предпочтительность, можно провести полигонные испытания пластмасс разных типов и рецептур, чтобы подобрать наилучшую для изготовления гранат.

Трубка заполняется тротилом, который заранее может быть сформован в виде прутка соответствующих размеров и завернут в промасленную бумагу. Противоположный от взрывателя конец трубки закрывается пробкой. В трубку приведенных выше размеров вмещается около 100 граммов тротила. Взрыватель стандартный - УЗРГМ, с той лишь разницей, что спусковой рычаг делается не изогнутым, а прямым. Соответственно, граната берется в руку взрывателем вниз, рычаг прижимается рукой к корпусу гранаты.

Что нам это дает? Во-первых, это дает существенное упрощение технологии изготовления корпуса гранаты. Наиболее наглядно это видно в случае применения фенопластов, легко поддающихся механической обработке. Отказ от литья чугуна позволяет полностью автоматизировать изготовление ручных гранат, что позволит производить их в очень больших количествах. Для войны избыток ручных гранат скорее благо, чем недостаток. Во-вторых, у этой конструкции есть мобилизационный потенциал. Если приспичит, то корпус гранаты можно изготовить кустарными методами из любой подходящей по размеру трубы (например, стальной водопроводной трубы 3/4 дюйма), свернуть из любого подвернувшегося под руку железного листа, изготовить трубку из стекла, и даже использовать картонные трубки (тогда граната будет действовать как тротиловая шашка). Эффективность таких гранат будет существенно отличаться от стандартных, но иногда военные нужды заставляют прибегать и к таким импровизациям.

Еще одно преимущество конструкции гранаты состоит в возможности варьировать мощность заряда. Трубку можно сделать покороче или подлиннее, вложить в нее меньше или больше взрывчатки. Можно уменьшить заряд и в уже готовой гранате, закрепив его внутри дополнительной пробкой. С Ф-1 и всеми разновидностями сферических гранат такого сделать нельзя. Опытным путем можно подобрать оптимальные размеры гранаты и вес заряда, так, чтобы при минимальном весе достигался максимальный эффект.

Тактические преимущества

Прототипом вышеописанного образца ручной гранаты послужила известная немецкая граната Stielhandgranate 24. Она тоже из породы гранат-долгожителей, появилась в Германии в 1916 году, успешно отвоевала в Первой и Второй мировой войнах, получив прозвища "колотушка" или "толкушка". Потом она воевала во Вьетнаме, и состояла на вооружении швейцарской армии до начала 1990-х годов. Хотя она была довольно сложной по конструкции и не была образцом эффективности (главным образом из-за эрзац-взрывчатки), тем не менее, она имела целый ряд тактических преимуществ. Во-первых, более дальний бросок, по некоторым данным, тренированный гренадер бросал "колотушку" за 80 метров. Это весьма существенное преимущество при штурме окопов и зданий. Во-вторых, граната легко превращалась в противопехотную мину, а также, на нее надевалась чугунная рубашка, обращавшая ее в оборонительную гранату. В-третьих, несколько гранат можно было связать в связку (Ф-1 в таком случае складывались в сумку). В-четвертых, она была весьма удобна при ношении, гранату можно было заткнуть за поясной ремень, или засунуть в сапог, а кроме того, гранаты оснащались иногда специальным зажимом для ношения на ремне.

Все эти тактические преимущества немецкой ручной гранаты есть и у предложенного выше образца, причем в еще более выраженной форме.

Первое. Граната, путем навинчивания на обратный конец трубки дополнительных частей, легко модифицируется. Дополнительная чугунная рубашка, изготовленная в виде стакана с внутренней резьбой, превратит ее в оборонительную гранату. Вместо рубашки можно привернуть также дополнительный заряд взрывчатки или небольшую емкость с легковоспламеняющейся жидкостью. Это штатные варианты. Можно также модифицировать ее подручными средствами, примотав к ней скотчем гайки, шурупы и т.п. металлическую мелочь.

Второе. Она превращается в противопехотную мину еще проще немецкой. Для этого ее достаточно воткнуть в землю, чтобы взрыватель торчал вверх, наподобие противопехотной мины ПОМЗ, и зацепить за кольцо проволоку. Получится всем хорошо знакомая "растяжка". Опционально, для вящего огорчения оккупанта, можно примотать скотчем металлической мелочи к той части гранаты, которая остается торчать над землей. Вообще, такая граната гораздо лучше годится для установки "растяжек", чем Ф-1. Трубку проще привязать к чему-либо, приклеить тем же скотчем, защемить каким-нибудь предметом.

Третье. Такого рода ручная граната может быть элементом более мощного взрывного заряда. Во время Великой Отечественной войны саперы часто подрывали здания и сооружения, доты и другие огневые точки с помощью больших зарядов взрывчатки, которым обычно был мешок с аммоналом или аммиачной селитрой. Однако установка такого заряда и взрывателя под огнем противника часто вела к потерям; того небольшого времени, пока саперы устанавливали заряд, вставляли и приводили в готовность взрыватель, было достаточно, чтобы противник их заметил и начал обстреливать. Соединение заряда взрывчатки с вышеописанной гранатой позволяет серьезно облегчить задачу саперам; им достаточно поднести заряд к цели, прицепить к кольцу шнур или тросик, и дернуть за него из укрытия. Для этого потребуется меньше времени, и это меньшая вероятность попасть под вражеский обстрел. Вместо штатного УЗРГМ для этих целей может использоваться электровзрыватель, устанавливаемый в гранату с помощью переходного кольца. Подобные заряды могут изготовляться саперами импровизированно, на месте, но можно разработать и штатный инженерный заряд, оснащенный ручкой для переноски и гнездом для гранаты.

Четвертое. Ручные гранаты с трубчатым корпусом несравненно легче поддаются связыванию в связки, чем любые другие ручные гранаты, тем более Ф-1. Их можно связать вместе до десяти штук, что, при массе взрывчатки каждой гранаты в 100 граммов, даст килограммовый заряд, с которым можно выйти против бронированной техники или которым можно уничтожить огневую точку. Это легко сделать любым подручным средством: шпагатом, проволокой, скотчем или изолентой, бинтом, но можно разработать также специальные зажимы или скрепляющие кольца.

Наконец, пятое. Удобство в упаковке и в ношении. Трубчатые гранаты потребуют более компактного ящика, чем Ф-1 и любые другие сферические ручные гранаты, что позитивно скажется на военной логистке. Такие гранаты легче носить с собой, заткнув за ремень, положив в любой подходящий карман формы или разгрузки. Например, две или три такие гранаты можно положить в гнездо разгрузки, предназначенное для рожка к автомату. На разгрузке могут быть пришиты специальные гнезда для них. Наконец, гранаты можно просто примотать скотчем к рукаву или штанине.

Тактические преимущества ручной гранаты с трубчатым корпусом вполне очевидны по сравнению с легендарной "фенькой". При этом, все тактические приемы и привычки, связанные с Ф-1, легко переходят на новую гранату.

Поскольку, как показывает опыт, военные конфликты все еще не стали достоянием , это вынуждает заниматься усовершенствованием образцов вооружения и боеприпасов. Не стоит ударяться в крайность, занимаясь только наиболее продвинутыми образцами, военным хай-теком. В большой войне огромное значение имеют виды вооружения, простые по конструкции и массовые в изготовлении, такие как ручные гранаты.

Масса гранаты - 310г

Масса боевого заряда - 110г

Разрывной заряд - тротил

Время замедления - 3,5-4,5сек

Дальность броска - 40-50м

Ручная осколочная граната ф-1

Ручная граната Ф-1 дистанционного действия, принадлежит к типу осколочных оборонительных гранат и предназначена для поражения живой силы противника из-за укрытия.

Тактико-технические характеристики

Масса гранаты - 600г

Масса боевого заряда - 60г

Разрывной заряд - тротил

Дальность броска - 35-45м

Время замедления - 3,5-4,5сек

Радиус убойного действия осколков - 200м

Радиус разлета осколков - 250м

Тип запала - УЗРГМ (дистанционный)

Ручная граната образца 1942 года рг-42

Граната РГД-5 дистанционного действия принадлежит к типу наступательных осколочных гранат и предназначена для поражения живой силы противника непосредственно перед ударом в штыки, при борьбе в окопах, ходах сообщения населенных пунктах, лесах, горах.

Масса гранаты - 420г,

Масса боевого заряда - 110-120г

Разрывной заряд - тротил

Время замедления - 3-4сек

Дальность броска - 30-40м,

Радиус убойного действия осколков- 25м

Радиус разлета осколков - более 30м

Тип запала - УЗРГМ (дистанционный)

Ручная граната оборонительная рго

Ручная граната РГО ударно-дистанционного действия, принадлежит к типу осколочных оборонительных гранат и предназначена для поражения живой силы противника из-за укрытия.

Т
актико-технические характеристики

Масса гранаты - 530г

Масса разрывного заряда - 92г

Разрывной заряд - тротил

Дальность броска - 20-40м

Время замедления - 3,3-4,3сек

Радиус убойного действия осколков - 150м

Радиус разлета осколков - 200м

Радиус эффективного поражения - 16,5м

Ручная граната наступательная ргн

Граната РГН ударно-дистанционного действия принадлежит к типу наступательных осколочных гранат и предназначена для поражения живой силы противника непосредственно перед ударом в штыки, при борьбе в окопах, ходах сообщения населенных пунктах, лесах, горах.

Т
актико-технические характеристики

Масса гранаты - 310г

Масса разрывного заряда - 114г

Разрывной заряд - тротил

Дальность броска - 30-45м

Время замедления - 3,3-4,3сек

Радиус убойного действия осколков - 24м

Тип запала - УДЗ (ударно-дистанционный)

Радиус эффективного поражения - 8,7м

Вопрос №2 Устройство гранат.

Ручная осколочная граната РГ-42 состоит из:

Корпуса с трубкой для запала;

Металлической ленты;

Разрывного заряда;

Запала УЗРГМ.

Корпус гранаты служит для помещения разрывного заряда металлической ленты, трубки запала, а также для образования осколков при взрыве гранаты. Корпус цилиндрический имеет дно и крышку. К крышке корпуса прикреплены трубка для помещения запала и предохранения заряда от осыпания и фланец с резьбой для ввинчивания запала. Для служебного обращения во фланец трубки ввинчивается пластмассовая пробка.

Металлическая лента, рассеченная на квадратики, служит для обра­зования осколков при разрыве гранаты. Она свернута в 3-4 слоя внутри корпуса. Разрывной заряд предназначен для разрыва корпуса гранаты и металлической ленты на осколки - изготавливается из В.В. - тротил.

Запал УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из:

Ударного механизма;

Собственно запала.

Ударный механизм служит для воспламенения капсюля - воспла­менителя запала.

Он состоит из:

1 - трубки ударного механизма;

2 - соединительной втулки;

4 -боевой пружины;

5 - ударника;

6 - шайбы ударника;

7 - спускового рычага;

8 - предохранительной чеки с кольцом.

Собственно запал служит для взрыва разрывного заряда гранаты.

Он состоит из:

9 - втулки замедлителя;

10 - капсюля - воспламенителя;

11 - порохового замедлителя;

Работа частей запала УЗРГМ.

Перед метанием гранаты пластмассовая пробка вывинчивается из трубки, на её место ввинчивается до отказа запал. Части ударного механизма находятся в следующем положении:

ударник взведен и удерживается спусковым рычагом, боевая пружина сжата, спусковой рычаг удерживается предохранительной чекой на труб­ке воспламеняющего механизма.

При метании гранаты положение частей запала не меняется, так как после выдергивания предохранительной чеки спусковой рычаг будет оставаться прижатым к корпусу гранаты.

-
При броске гранаты спусковой рычаг освобождается и под действием боевой пружины поворачивается и освобождает ударник, который нака­лывает капсюль-воспламенитель и воспламеняет его. Луч огня от KB передается пороховому замедлителю, время горения которого 3,2 - 4,2сек. Затем луч огня передается капсюлю - детонатору. От КД взрывается разрывной заряд гранаты. Радиус разлета убойных осколков гранаты РГ-42 при взрыве около 25м.

Особенности устройства гранат РГД-5, Ф-1.

Особенность устройства гранаты РГД-5 состоит в том, что корпус имеет две части - верхнюю и нижнюю. Верхняя часть корпуса состоит из внешней оболочки, называемой колпачком, и вкладыша колпака. Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном и вкладыша поддона.

Разрывной заряд гранаты изготавливается из двух частей по конфигурации такой же как и у внутренний полости корпуса. При сборке обе части корпуса соединяются между собой при помощи закольцовки.

Действие гранаты РГД-5 аналогично действию осколочной гранаты РГ-42.

Граната Ф-1 была разработана на основе французской осколочной гранаты F-1 модели 1915г. массой 572г (не путать с современной моделью F I с пластиковым корпусом и полуготовыми осколками) и английской гранаты системы Лемона, поставлявшихся в Россию в годы Первой мировой войны.

Корпус гранаты Ф-1литой чугунный с продольными и поперечными насечками, по которым граната обычно разрывается, давая осколки заданного дроб­ления и достаточной силы, способные поражать живую силу противника в радиусе 250м.

РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в сравнительно большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах, зто позволяло противнику, во время заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатьвания со склона.

Эти недостатки в сочетании с недостаточно равномерным осколочным полем требовалось устранить в новых гранатах, каковыми стали РГН (наступательная) и РГО (оборонительная), разработанные в ГНПП «Базальт», оснащенные датчиком цели и срабатывающие при ударе о любую преграду.

Каждая граната состоит из корпуса, заряда чатой смеси, детонационной шашки и запала, унифицированного для обеих моделей.

Корпус гранаты РГН изготовлен из алюминиевого сплава и состоит из верхней и нижней полусфер. На внутренних поверхностях полусфер нанесена насечка, с целью получения заданного дробления корпуса при разрыве.

Корпус гранаты РГО изготовлен из стали и состоит из нижней внутренней и нижней наружной полусфер, верхней наружной и верхней внутренней полусфер. На каждой из полусфер нанесена насечка, с целью получения заданного дробления корпуса при разрыве.

номер партии, год изготовления.

Сведения о гранатах:

РГД-5 - сокращенное наименование гранаты.

00-1-57 - номер завода, номер партия и год изготовления.

20 шт - количество гранат в ящике.

Брутто 14кг - вес ящика с гранатами.

На правой стенке ящика, а также на корпусе каждой гранаты указывается: номер завода, условное обозначение ВВ. На крышке ящика наносится знак опасности.

Состав ударно-дистанционный запала (УДЗ)

Накольно - предохранительный механизм:

Спусковой рычаг;

-
ударник с жалом;

Боевая пружина;

Кольцо с чекой;

Заглушка;

Капсюль – воспламенитель.

Механизм дальнего взведения.

Пороховые предохранители;

Капсюль – воспламенитель;

Пружина.

Датчик цели.

Пружина;

Детонационный узел.

Замедлитель;

Капсюль – детонатор.

Механизм самоликвидации.

Капсюль – детонатор.

Взаимодействие частей и механизмов запала при встрече гранаты с преградой (поверхностью)

При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом и планку.

Заглушка с капсюлем – воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины накалывает жалом капсюль – воспламенитель. Луч огня воспламеняет пороховые запрессовки предохранителей и пиротехнический состав замедлителя самоликвидатора. Через 1-1,8с выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком. Движок под воздействием пружины становится в боевое положение.

Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из рук.

При встрече с преградой груз смещается по направлению составляющей инерционной силы, воздействует на втулку. Втулка, преодолевая сопротивление пружины, смещает жало, которое накалывает капсюль - воспламенитель. Луч огня передается капсюлю – детонатору, который вызывает детонацию разрывного заряда.

В случае отказа запала в инерциальном действии через 3,3-4,3сек выгорает состав замедлителя, воспламеняется капсюль – детонатор самоликвидатора, вызывая подрыв детонационного узла.

Вопрос №3 Подготовка гранат к боевому применению.

Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка запала и запал должны быть чистыми, без помятостей и ржавчины; концы предохранительной чеки разведены и без трещин на изгибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости.

Заряжать гранату (вставлять запал) разрешается только перед ее метанием.

ЗАПРЕЩАЕТСЯ:

разбирать боевые гранаты и устранять в них неисправности,

переносить гранаты без сумок (подвешенными за кольцо предохранительной чеки),

трогать неразорвавшиеся гранаты

Боевые гранаты выдаются только обученным обращению с ними, переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат.

Разбирать боевые гранаты, переносить подвешенными за кольцо предохранительной чеки запрещается. Для изучения устройства гранат, приемов их метания и правил обращения с гранатами используются учебные и учебно - имитационные гранаты.

Гранаты, хранящиеся длительное время в гранатных сумках, должны периодически осматриваться. Неисправные гранаты и запалы сдаются на скдад для уничтожения.

При обучении метанию боевых гранат соблюдается основные меры предосторожности:

1. Перед заряжением производится внешний осмотр гранат и запалов, в случае обнаружения неисправностей докладывается командиру;

2. Метание гранат производится из окопов или из-за укрытия, не пробиваемого осколками.

3. Вести учет неразорвавшихся гранат и отмечать места их падения красными флажками. По окончании метания неразорвавшиеся гранаты уничтожаются подрывом на месте.

Метание ручных гранат в бою производится из различных положений: стоя, с колена, лежа, а также и в движении.

УКУПОРКА И МАРКИРОВКА.

Гранаты поступает в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладываются отдельно в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается количество гранат в ящике, их вес, наименование гранат и запалов, номер завода изготовителя, номер партии гранат, год изготовления и знак опасности.

Расшифровка маркировки:

УЗРГМ - сокращенное наименование запалов; 00-б5-57 - номер завода,
