Вне орудийного ствола. Существует также понятие терминальной (конечной) баллистики, имеющий отношение к взаимодействию снаряда и тела, в которое он попадает, и движению снаряда после попадания. Терминальной баллистикой занимаются оружейники-специалисты по снарядам и пулям, прочнисты и другие специалисты по броне и защите, а также криминалисты. Также в практической физике в этом направлении используется закон рычага.

Главной задачей научной Б. является математическое решение задачи о зависимости кривого полета (траектории) брошенных и выстрелянных тел от ее факторов (силы пороха, силы тяжести, сопротивления воздуха, трения). Для этой цели является необходимым знание высшей математики, и добытые таким путем результаты представляют ценность только для людей науки и конструкторов оружия. Но понятно, что для солдата-практика стрельба является делом простого навыка.

История

Первые исследования относительно формы кривой полета снаряда (из огнестрельного оружия) сделал в 1546 г. Тарталья . Галилей установил при посредстве законов тяжести свою параболическую теорию, в которой не было принято во внимание влияние сопротивления воздуха на снаряды. Теорию эту можно применить без большой ошибки к исследованию полета ядер только при небольшом сопротивлении воздуха. Изучением законов воздушного сопротивления мы обязаны Ньютону, который доказал в 1687 г., что кривая полета не может быть параболой. Робинс (в 1742 г.) занялся определением начальной скорости ядра и изобрел употребляемый и поныне баллистический маятник . Первое настоящее решение основных задач баллистики дал знаменитый математик Эйлер . Дальнейшее движение Б. дали Гуттон, Ломбард (1797 г.) и Обенгейм (1814 г.). С 1820 г. влияние трения стало все более и более изучаться, и в этом отношении много работали физик Магнус , французские ученые Пуассон и Дидион и прусский полковник Отто. Новым толчком к развитию Б. послужило введение во всеобщее употребление нарезного огнестрельного орудия и продолговатых снарядов. Вопросы Б. стали усердно разрабатываться артиллеристами и физиками всех стран; для подтверждения теоретических выводов стали производиться опыты, с одной стороны, в артиллерийских академиях и школах, с другой стороны, на заводах, изготовляющих оружие; так, напр., очень полные опыты для определения сопротивления воздуха произведены были в Петерб. в 1868 и 1869 г., по распор. ген.-ад. Баранцева, заслуженным профессором Михайловской артиллерийской академии , Н. В. Маиевским , оказавшим большие услуги Б., - и в Англии Башфортом. В последнее время на опытном поле пушечного завода Круппа определялась скорость снарядов из орудий разного калибра в различных точках траектории, и достигнуты были очень важные результаты. Кроме Н. В. Маиевского, заслуги которого оценены надлежащим образом и всеми иностранцами, в ряду множества ученых, в новейшее время работавших по Б., особенно заслуживают внимания: проф. Алж. лицея Готье, франц. артиллеристы - гр. Сен-Роберт, гр. Магнус де Спарр, майор Мюзо, кап. Жуффре; итал. арт. капит. Сиаччи, изложивший в 1880 г. решение задач прицельной стрельбы, Нобль, Нейман, Прен, Эйбль, Резаль, Сарро и Пиобер, положивший основание внутренней Б.; изобретатели баллистических приборов - Уитстон, Константинов, Наве, Марсель, Депре, Лебуланже и др.

Баллистическая экспертиза

Исследование стрелкового оружия на стенде в ходе баллистической экспертизы.

Вид судебно-криминалистической экспертизы , задача которой состоит в том, чтобы дать следствию ответы на технические вопросы, возникающие в ходе расследования случаев применения огнестрельного оружия. В частности, установление соответствия между стреляной пулей (а также гильзой и характером разрушений, произведённых пулей) и оружием, из которого был произведён выстрел.

См. также

Примечания

Литература

По внешней баллистике

• Н. В. Майевский «Курс внешн. Б.» (СПб., 1870);
• Н. В. Майевский «О решении задач прицельной и навесной стрельбы» (№ 9 и 11 «Арт. Журн.», 1882 г.)
• Н. В. Майевский «Изложение способа наименьших квадратов и применение его преимущественно к исследованию результатов стрельбы» (СПб., 1881 г.);
• X. Г., «По поводу интегрирования уравнений вращательного движения продолговатого снаряда» (№ 1, « Арт. Журн.», 1887 г.);
• Н. В. Майевский «Trait é de Baiist, exter.» (Париж, 1872);
• Дидион, «Trait é de Balist.» (Пар., 1860);
• Робинс, «Nouv. principes d’artil. com. par Euler et trad. par Lombard» (1783);
• Лежандр, «Dissertation sur la question de ballst.» (1782);
• Поль де Сен-Роберт, « Mè moires scientit.» (т. I, «Balist», Typ., 1872);
• Отто, "Tables balist, g énèrales pour le tir élevè " (Пар., 1844);
• Нейман, «Theorie des Schiessens und Werfens» («Archiv f. d. Off. d. preus. Art. und. Ing. Corps» 1838 и след.);
• Пуассон (Poisson), «Recherches sur le mouvement des project» (1839);
• Гели (H élie), «Traité de Baiist, experim.» (Пар., 1865);
• Сиаччи, (Siacci), «Corso di Balistica» (Typ., 1870);
• Магнус де Спарр (Magnus de Sparre), «Mouvement des projects oblongs dans le cas du tir du plein fouet» (Пар., 1875);
• Мюзо (Muzeau), «Sur le mouv. des project. oblongs dans Pair» (Пар., 1878);
• Башфорт (Baschforth), «A mathematical treatise on thy motion of projectiles» (Лонд., 1873);
• Тилли (Tilly), «Balist.» (Брюсс., 1875);
• Астье (Astier), «Balist ext.» (Фонтенбло, 1877);
• Резаль (R èsal), «Traité de mec. gener.» t. i, «Mouv. des proj. obl. d. l’air» (Пар., 1873);
• Матиэ (Mathieu), «Dynamique analyt»;
• Сиаччи, «Nuovo metodo per rivolvere и problemi del tiro» (Giorno di Art. e Gen. 1880, part. II punt 4);
• Отто (Otto), «Erörterung über die Mittel fü r Beurtheilung der Wahrscheinlichkeit des Treffens» (Берл., 1856);
• Дидион (Didion), «Calcul des probabilit è s applique au tir des project.» (Пар., 1858);
• Лиагр (Liagre), «Calcul des probabilit è s»;
• Сиаччи (Siacci), «Sur le calcul des tables de tir» («Giorn. d’Art, et Gen.», parte II, 1875 г.) Жуффре (Jouffret),
• Сиаччи (Siacci), «Sur r è tablisse meut et l’usage des tables de tir» (Париж, 1874);
• Сиаччи (Siacci), «Sur la probabilit è du tir des bouches а feu et la methode des moindre carr è s» (Париж, 1875);
• Гаупт, «Mathematische Theorie aer Flugbahn der gezog. Geschosse» (Берлин, 1876);
• Гентш, «Ballistik der Handfeuerwaffen» (Берлин, 1876).

По внутренней баллистике

• Нобль и Эйбль, «Исследование взрывчатых составов; действие восплам. пороха» (перев. В. А. Пашкевича, 1878);
• Пиобер, «Propri étè s et effets de la poudre»;
• Пиобер, «Mouvement des gazs de la poudre» (1860);
• Поль де С.-Робер (Pol de St. Robert), «Principes de thermodynamique» (1870);
• Резаль (R èsal), «Recherches sur le mouvement des project. dans des arme s а’feu» (1864);
• A. Руцкий (Rutzki), «Die Theorie der Schiesspr ä parate» (Вена, 1870);
• M. Э. Сарро (Sarrau) «Recherches theorethiqnes sur les effets de la poudre et des substances explosives» (1875);
• M. Э. Сарро (Sarrau) «Nouvelles recherches sur les effets de la poudre dans les armes» (1876) и
• M. Э. Сарро (Sarrau) «Formules pratiques des vitesse et des pressions dans les armes» (1877).

Ссылки

• Зависимость формы траектории от угла бросания. Элементы траектории
• Коробейников А. В., Митюков Н. В. Баллистика стрел по данным археологии: введение в проблемную область. Монография адресованная студентам и историческим реконструкторам. Описаны методики реконструкции стрел по их наконечникам, способы баллистической экспертизы городищ для оценки их уровня защиты, модели бронепробиваемости стрел и пр.

Wikimedia Foundation . 2010 .

Синонимы :

• Безработица
• Старый город (Вильнюс)

Смотреть что такое "Баллистика" в других словарях:

БАЛЛИСТИКА - (от греч. ballein бросать). Наука о движении тяжелых тел, брошенных в пространство, преимущественно артиллерийских снарядов. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. БАЛЛИСТИКА [Словарь иностранных слов русского языка

БАЛЛИСТИКА - (Ballistics) наука о движении тяжелого тела, брошенного в пространство. Прилагается преимущественно к изучению движения снарядов, пуль, а также авиабомб. Внутренняя Б. изучает движение снаряда внутри канала орудия, внешняя Б. по вылете снаряда.… … Морской словарь

БАЛЛИСТИКА - (немецкое Ballistik, от греческого ballo бросаю), 1) наука о движении артиллерийских снарядов, неуправляемых ракет, мин, бомб, пуль при стрельбе (пуске). Внутренняя баллистика изучает движение снаряда в канале ствола, внешняя после его вылета. 2) … Современная энциклопедия

БАЛЛИСТИКА - БАЛЛИСТИКА, наука о движении снарядов, включая пули, артиллерийские снаряды, бомбы, ракеты и УПРАВЛЯЕМЫЕ СНАРЯДЫ. Внутренняя баллистика изучает движение снарядов в канале ствола орудия. Внешняя баллистика исследует траекторию полета снарядов.… … Научно-технический энциклопедический словарь

В котором отсутствует тяга либо управляющая сила и момент, называется баллистической траекторией. Если механизм, приводящий в действие объект, остается рабочим на протяжении всего времени передвижения - он относится к ряду авиационных либо динамических. Траекторию самолета во время полета с выключенными двигателями на большой высоте также можно назвать баллистической.

На объект, который передвигается по заданным координатам, действует лишь механизм, приводящий тело в действие, силы сопротивления и тяжести. Набор таких факторов исключает появление возможности к прямолинейному движению. Данное правило работает даже в космосе.

Тело описывает траекторию, которая подобна эллипсу, гиперболе, параболе либо окружности. Последние два варианта достигаются при второй и первой космических скоростях. Расчеты для движения по параболе или окружности проводятся для определения траектории баллистической ракеты.

Учитывая все параметры при запуске и полете (массу, скорость, температуру и т. д.), выделяют следующие особенности траектории:

• Для того чтобы запустить ракету как можно дальше необходимо подобрать правильный угол. Наилучшим является острый, около 45º .
• Объект имеет одинаковую начальную и конечную скорости.
• Тело приземляется под таким же углом, как и запускается.
• Время движения объекта от старта и до середины, а также от середины до финишной точки является одинаковым.

Свойства траектории и практические значения

Движение тела после прекращения влияния на него движущей силы изучает внешняя баллистика. Данная наука предоставляет расчеты, таблицы, шкалы, прицелы и вырабатывает оптимальные варианты для стрельбы. Баллистическая траектория пули - это кривая линия, которую описывает центр тяжести объекта, находящегося в полете.

Так как на тело влияют сила тяжести и сопротивления, путь, который описывает пуля (снаряд), образует форму кривой линии. Под действием приведенных сил скорость и высота объекта постепенно снижается. Различают несколько траекторий: настильную, навесную и сопряженную.

Первая достигается при использовании угла возвышения, который является меньшим, нежели угол наибольшей дальности. Если при разных траекториях дальность полета остается одинаковой - такую траекторию можно назвать сопряженной. В случае, когда угол возвышения больше, чем угол наибольшей дальности, путь приобретает название навесного.

Траектория баллистического движения объекта (пули, снаряда) состоит из точек и участков:

• Вылета (например, дульный срез ствола) - данная точка является началом пути, и, соответственно, отсчета.
• Горизонта оружия - этот участок проходит через точку вылета. Траектория пересекает ее дважды: при выпуске и падении.
• Участка возвышения - это линия, которая является продолжением горизонта образует вертикальную плоскость. Данный участок носит название плоскости стрельбы.
• Вершины траектории - это точка, которая находится посредине между начальной и конечной точками (выстрела и падения), имеет наивысший угол на протяжении всего пути.
• Наводки - мишень или место прицела и начало движения объекта образуют линию прицеливания. Между горизонтом оружия и конечной целью формируется угол прицеливания.

Ракеты: особенности запуска и движения

Различают управляемые и неуправляемые баллистические ракеты. На формирование траектории также влияют внешние и наружные факторы (силы сопротивления, трения, вес, температура, требуемая дальность полета и т.д).

Общий путь запущенного тела можно описать следующими этапами:

• Запуск. При этом ракета переходит в первую стадию и начинает свое движение. С этого момента и начинается измерение высоты траектории полета баллистической ракеты.
• Приблизительно через минуту запускается второй двигатель.
• Через 60 секунд после второго этапа запускается третий двигатель.
• Далее тело входит в атмосферу.
• В последнюю очередь происходит взрыв боевых головок.

Запуск ракеты и формирование кривой передвижения

Кривая передвижения ракеты состоит из трех частей: периода запуска, свободного полета и повторного входа в земную атмосферу.

Боевые снаряды запускаются с фиксированной точки переносных установок, а также транспортных средств (судов, субмарин). Приведение в полет продолжается от десятых тысячных секунд до нескольких минут. Свободное падение составляет наибольшую часть траектории полета баллистической ракеты.

Преимуществами запуска такого приспособления являются:

• Продолжительное время свободного полета. Благодаря этому свойству существенно уменьшается расход топлива в сравнении с другими ракетами. Для полета прототипов (крылатых ракет) используются более экономичные двигатели (например, реактивные).
• На скорости, с которой движется межконтинентальная орудие (примерно 5 тыс. м/с), перехват дается с большой сложностью.
• Баллистическая ракета в состоянии поразить цель на расстоянии до 10 тыс. км.

В теории путь передвижения снаряда - это явление из общей теории физики, раздела динамики твердых тел в движении. Относительно данных объектов рассматривается передвижение центра масс и движение вокруг него. Первое относится к характеристике объекта, совершающего полет, второе - к устойчивости и управлению.

Так как тело имеет программные траектории для совершения полета, расчет баллистической траектории ракеты определяется физическими и динамическими расчетами.

Современные разработки в баллистике

Поскольку боевые ракеты любого вида являются опасными для жизнедеятельности, главной задачей обороны является усовершенствование точек для запуска поражающих систем. Последние должны обеспечить полную нейтрализацию межконтинентального и баллистического оружия в любой точке движения. К рассмотрению предложена многоярусная система:

• Данное изобретение состоит из отдельных ярусов, каждый из которых имеет свое назначение: первые два будут оснащены оружием лазерного типа (самонаводящиеся ракеты, электромагнитные пушки).
• Следующих два участка оснащаются тем же оружием, но предназначенного для поражения головных частей оружия противника.

Разработки в оборонном ракетостроении не стоят на месте. Ученные занимаются модернизацией квазибаллистической ракеты. Последняя представлена как объект, имеющий низкий путь в атмосфере, но при этом резко изменяющий направление и диапазон.

Баллистическая траектория такой ракеты не влияет на скорость: даже на предельно низкой высоте объект передвигается быстрее, нежели обычный. Например, разработка РФ «Искандер» летит на сверхзвуковой скорости - от 2100 до 2600 м/с при массе 4 кг 615 г, круизы ракеты передвигают боеголовку весом до 800 кг. При полете маневрирует и уклоняется от противоракетной обороны.

Межконтинентальное оружие: теория управления и составляющие

Многоступенчатые баллистические ракеты носят название межконтинентальных. Такое название появилось неспроста: из-за большой дальности полета становится возможным перебросить груз на другой конец Земли. Основным боевым веществом (зарядом), в основном, является атомное либо термоядерное вещество. Последнее размещается в передней части снаряда.

Далее в конструкции устанавливается система управления, двигатели и баки с топливом. Габариты и масса зависят от требуемой дальности полета: чем больше расстояние, тем выше стартовый вес и габариты конструкции.

Баллистическую траекторию полета МБР отличают от траектории иных ракет по высоте. Многоступенчатая ракета проходит процесс запуска, затем на протяжении нескольких секунд движется вверх под прямым углом. Системой управления обеспечивается направления орудия в сторону цели. Первая ступень привода ракеты после полного выгорания самостоятельно отделяется, в этот же момент запускается следующая. При достижении заданной скорости и высоты полета ракета начинает стремительно двигаться вниз к цели. Скорость полета к объекту назначения достигает 25 тыс. км/ч.

Мировые разработки ракет специального назначения

Около 20 лет назад в ходе модернизации одного из ракетных комплексов средней дальности был принят проект противокорабельных баллистических ракет. Такая конструкция размещается на автономной пусковой платформе. Вес снаряда составляет 15 тонн, а дальность пуска - почти 1,5 км.

Траектория баллистической ракеты для уничтожения кораблей не поддается для быстрых расчетов, поэтому предугадать действия противника и устранить данное орудие невозможно.

Такая разработка имеет преимущества:

• Дальность пуска. Эта величина в 2-3 раза больше, нежели у прототипов.
• Скорость и высота полета делают боевое оружие неуязвимым для противоракетной обороны.

Мировые специалисты уверены в том, что оружие массового поражения все-таки можно обнаружить и нейтрализовать. Для таких целей используются специальные разведывательные заорбитные станции, авиацию, подводные лодки, корабли и др. Самым главным «противодействием» является космическая разведка, которая представлена в виде радиолокационных станций.

Баллистическая траектория определяется системой разведки. Полученные данные передаются по месту назначения. Основной проблемой является быстрое устаревание информации - за короткий период времени данные теряют свою актуальность и могут расходиться с настоящим местом нахождения оружия на расстояние до 50 км.

Характеристики боевых комплексов отечественной оборонной промышленности

Наиболее мощным оружием нынешнего времени считается межконтинентальная баллистическая ракета, которая размещается стационарно. Отечественный ракетный комплекс "Р-36М2" является одним из наилучших. На нем размещается сверхпрочное боевое орудие "15А18М", которое способно нести до 36 ядерных снарядов индивидуального точного наведения.

Баллистическую траекторию полета такого оружия практически невозможно предугадать, соответственно, нейтрализация ракеты также предоставляет сложности. Боевая мощность снаряда составляет 20 Мт. Если данный боеприпас взорвется на низкой высоте - системы связи, управления, противоракетной обороны выйдут из строя.

Модификации приведенной ракетной установки можно использовать и в мирных целях.

Среди твердотопливных ракет особенно мощной считается "РТ-23 УТТХ". Такое приспособление базируется автономно (мобильно). В стационарной станции-прототипе ("15Ж60") стартовая тяга выше на 0,3, в сравнении с мобильной версией.

Запуск ракет, который проводится непосредственно со станций сложно нейтрализовать, ведь количество снарядов может достигать 92 единиц.

Ракетные комплексы и установки заграничной оборонной промышленности

Высота баллистической траектории ракеты американского комплекса «Минитмен-3» не особо отличается от характеристик полета отечественных изобретений.

Комплекс, который разработан в США, является единственным «защитником» Северной Америки среди оружия такого вида до сегодняшнего дня. Несмотря на давность изобретения, показатели устойчивости орудия являются неплохими и в нынешнее время, ведь ракеты комплекса могли противостоять противоракетной обороне, а также поразить цель с высоким уровнем защиты. Активный участок полета непродолжительный, и составляет 160 с.

Другое изобретение американцев - «Пискипер». Он также мог обеспечить точное попадание в цель благодаря наивыгоднейшей траектории баллистического движения. Специалисты утверждают, что боевые возможности приведенного комплекса почти в 8 раз выше, нежели у «Минитмена». Боевое дежурство «Пискипера» составляло 30 секунд.

Полет снаряда и движение в атмосфере

Из раздела динамики известно влияние плотности воздуха на скорость передвижения любого тела в различных слоях атмосферы. Функция последнего параметра учитывает зависимость плотности непосредственно от высоты полета и выражается в зависимости:

Н (у) =20000-у/20000+у;

где у - высота полета снаряда (м).

Расчет параметров, а также траектории межконтинентальной баллистической ракеты можно производить с помощью специальных программ на ЭВМ. Последние приведут ведомости, а также данные о высоте полета, скорости и ускорении, продолжительности каждого этапа.

Экспериментальная часть подтверждает расчетные характеристики, и доказывает, что на скорость оказывает влияние форма снаряда (чем лучше обтекаемость, тем выше скорость).

Управляемое оружие массового поражения прошлого века

Все оружие приведенного типа можно разделить на две группы: наземное и авиационное. Наземным называется такие приспособления, запуск которых осуществляется со стационарных станций (например, шахт). Авиационное, соответственно, запускается с корабля-носителя (самолета).

К группе наземных относятся баллистические, крылатые и зенитные ракеты. К авиационным - самолеты-снаряды, АБР и управляемые снаряды воздушного боя.

Основной характеристикой расчета баллистической траектории движения является высота (несколько тысяч километров над слоем атмосферы). При заданном уровне над уровнем Земли снаряды достигают высоких скоростей и создают огромные сложности для их выявления и нейтрализации ПРО.

Известными БР, которые рассчитаны на среднюю дальность полета, являются: «Титан», «Тор», «Юпитер», «Атлас» и др.

Баллистическая траектория ракеты, которая запускается из точки и попадает по заданным координатам, имеет форму эллипса. Размер и протяженность дуги зависит от начальных параметров: скорости, угла запуска, массы. Если скорость снаряда приравнивается к первой космической (8 км/с), боевое орудие, которое запущено параллельно к горизонту, превратится в спутник планеты с круговой орбитой.

Несмотря на постоянное усовершенствование в области обороны, путь полета боевого снаряда практически не изменяется. На текущий момент технологии не в состоянии нарушить законы физики, которым подчиняются все тела. Небольшим исключением являются ракеты с самонаведением - они могут менять направление в зависимости от перемещения цели.

Изобретатели противоракетных комплексов также модернизируют и разрабатывают орудие для уничтожения средств массового поражения нового поколения.

Баллистика делится на внутреннюю (поведение снаряда внутри оружия), внешнюю (поведение снаряда на траектории) и преградную (действие снаряда по цели). В данной теме будут рассмотрены основы внутренней и внешней баллистики. Из преградной баллистики будет рассмотрена раневая баллистика (действие пули на тело клиента). Существующий также раздел судебной баллистики рассматривается в курсе криминалистики и в данном пособии освещен не будет.

Внутренняя баллистика

Внутренняя баллистика зависит от типа используемого пороха и типа ствола.

Условно стволы можно разделить на длинные и короткие.

Длинные стволы (длина боле 250 мм) служат для увеличения начальной скорости пули и ее настильности на траектории. Повышается (по сравнению с короткими стволами) точность. С другой стороны, с длинным стволом всегда более громоздко, чем короткоствольное.

Короткие стволы не придают пуле той скорости и настильности, чем длинные. Пуля имеет большее рассеивание. Но короткоствольное оружие удобно в носке, особенно скрытой, что наиболее целесообразно для оружия самообороны и полицейского оружия. С другой стороны, стволы можно условно разделить на нарезные и гладкие.

Нарезные стволы придают пуле большую скорость и устойчивость на траектории. Такие стволы повсеместно используются для пулевой стрельбы. Для стрельбы пулевыми охотничьими патронами из гладкоствольного оружия часто применяются различные нарезные насадки.

Гладкие стволы . Такие стволы способствуют увеличению рассеивания поражающих элементов при стрельбе. Традиционно используются для стрельбы дробью (картечью), а также для стрельбы специальными охотничьими патронами на небольшие дистанции.

Различают четыре периода выстрела (рис. 13).

Предварительный период (П) длится от начала горения порохового заряда до полного врезания пули в нарезы. В течение этого периода в канале ствола создается давление газов, необходимое для того, чтобы сдвинуть пулю с места и преодолеть сопротивление ее оболочки врезанию в нарезы ствола. Это давление называется давлением форсирования и достигает 250-500 кг/см 2 . Принимают, что горение порохового заряда на этом этапе происходит в постоянном объеме.

Первый период (1) длится от начала движения пули до полного сгорания порохового заряда. В начале периода, когда скорость движения пули по каналу ствола еще невелика, объем газов растет быстрее, чем запульное пространство. Давление газов достигает своего пика (2000-3000 кг/см 2). Это давление называется максимальным давлением. Затем вследствие быстрого увеличения скорости движения пули и резкого увеличения запульного пространства давление несколько падает и к концу первого периода составляет примерно 2/3 от максимального давления. Скорость движения же постоянно растёт и достигает к концу этого периода примерно 3/4 начальной скорости.
Второй период (2) длится от момента полного сгорания порохового заряда до вылета пули из ствола. С началом этого периода приток пороховых газов прекращается, но сильно сжатые и нагретые газы расширяются и, оказывая давление на дно пули, увеличивают ее скорость. Спад давления в этом периоде происходит достаточно быстро и у дульного среза - дульное давление - составляет 300-1000 кг/см 2 . У некоторых образцов оружия (например, Макарова, да и большинство образцов короткоствольного оружия) второй период отсутствует, поскольку к моменту вылета пули из ствола пороховой заряд до конца не сгорает.

Третий период (3) длится от момента вылета пули из ствола до момента прекращения действия на нее пороховых газов. В течение этого периода пороховые газы, истекающие из канала ствола со скоростью 1200-2000 м/с, продолжают воздействовать на пулю, придавая ей дополнительную скорость. Наибольшей скорости пуля достигает в конце третьего периода на удалении нескольких десятков сантиметров от дульного среза ствола (например, при стрельбе из пистолета расстояние около 3 м). Этот период заканчивается в тот момент, когда давление пороховых газов на дно пули будет уравновешено сопротивлением воздуха. Далее пуля летит уже по инерции. Это к вопросу о том, почему пуля, выпущенная из пистолета ТТ, не пробивает броню 2-го класса при выстреле в упор и пробивает ее на удалении 3-5 м.

Как уже упоминалось, для снаряжения патронов используются дымный и бездымный порох. Каждый изних имеет свои особенности:

Дымный порох . Этот тип пороха сгорает очень быстро. Его горение похоже на взрыв. Он используется для мгновенного скачка давления в канале ствола. Такой порох обычно используется для гладких стволов, так как трение снаряда о стенки ствола в гладком стволе не столь велико (по сравнению с нарезным стволом) и время нахождения пули в канале ствола меньше. Поэтому в момент вылета пули из ствола достигается большее давление. При применении дымного пороха в нарезном стволе первый период выстрела получается достаточно коротким, за счет чего давление на дно пули уменьшается весьма значительно. Необходимо также отметить, что давление газов сгоревшего дымного пороха примерно в 3-5 раз меньше, нежели у бездымного. На кривой давления газов очень резкий пик максимального давления и достаточно резкий спад давления в первом периоде.

Бездымный порох. Такой порох сгорает медленнее, чем дымный, и поэтому используется для постепенного увеличения давления в канале ствола. Ввиду этого для нарезного оружия стандартно используется бездымный порох. Ввиду вкручивания в нарезы время на полет пули по стволу увеличивается и к моменту вылета пули пороховой заряд полностью сгорает. За счет этого на пулю воздействует полное количество газов, при этом второй период подбирается достаточно небольшим. На кривой давления газов пик максимального давления несколько сглаженный, с пологим спадом давления в первом периоде. Кроме того, полезно обратить внимание на некоторые числовые методы оценки внутрибаллистических решений.

1. Коэффициент могущества (kМ). Показывает энергию, которая приходится.на один условный кубический мм пули. Используется для сравнения пуль однотипных патронов (например, пистолетных). Измеряется в Джоулях на миллиметр в кубе.

KМ = E0/d 3 , где E0 - дульная энергия, Дж, d - пули,мм. Для сравнения: коэффициент могущества для патрона 9х18 ПМ равен 0,35 Дж/мм 3 ; для патрона 7,62х25 ТТ - 1,04 Дж/мм 3 ; дляпатрона.45АСР - 0,31 Дж/мм 3 . 2. Коэффициент использования металла (kme). Показывает энергию выстрела, которая приходится на один грамм оружия. Используется для сравнения пуль патронов под один образец или для сравнения относительной энергии выстрела для различных патронов. Измеряется в Джоулях на грамм. Часто коэффициент использования металла принимают как упрощенный вариант расчета отдачи оружия. kme=E0/m, где Е0 - дульная энергия, Дж, m - масса оружия, г. Для сравнения: коэффициент использования металла для пистолета ПМ, автомата и винтовки соответственно равны 0,37, 0,66 и 0,76 Дж/г.

Внешняя баллистика

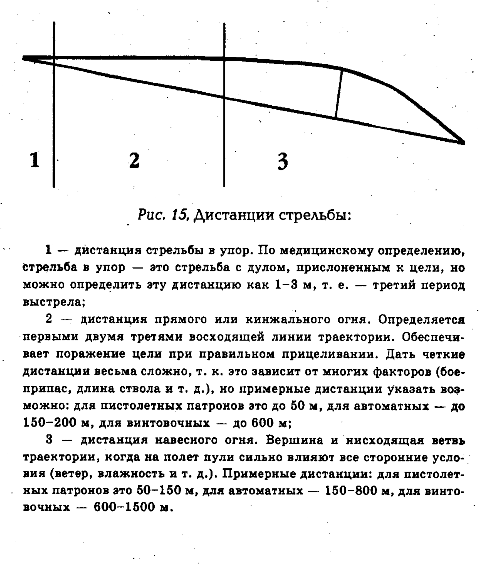

Для начала необходимо представить полную траекторию полета пули (рис. 14).
В пояснение к рисунку необходимо отметить, что линия вылета пули (линия бросания) будет иная, нежели направление ствола (линия возвышения). Это происходит из-за возникновения при выстреле колебаний ствола, которые влияют на траекторию полета пули, а также из-за отдачи оружия при выстреле. Естественно, что угол вылета (12) будет крайне мал; более того, чем лучше выделка ствола и расчет внутрибаллистических характеристик оружия, тем угол вылета будет меньше. Примерно первые две трети восходящей линии траектории можно считать прямой. Ввиду этого выделяют три дистанции ведения огня (рис. 15). Таким образом, влияние сторонних условий на траекторию описывается простым квадратным уравнением, а в графике представляет собой параболу. Кроме сторонних условий на отклонение пули от траектории также влияют и некоторые конструктивные особенности пули и патрона. Ниже будет рассмотрен комплекс событий; отклоняющих пулю от первоначальной траектории. Баллистические таблицы этой темы содержат данные по баллистике пули патрона 7,62x54R 7H1 при стрельбе из винтовки СВД. Вообще, влияние сторонних условий на полет пули можно показать следующей диаграммой (рис. 16).

Рассеивание

Нужно еще раз заметить, что благодаря нарезному стволу пуля приобретает вращение вокруг своей продольной оси, что придает большую настильность (прямолинейность) полету пули. Поэтому дистанция кинжального огня несколько увеличивается по сравнению с пулей, выпущенной из гладкого ствола. Но постепенно к дистанции навесного огня из-за уже упомянутых сторонних условий ось вращения несколько смещается от центральной оси пули, поэтому в поперечном разрезе получается круг разлета пули - среднее отклонение пули от первоначальной траектории. Учитывая такое поведение пули, ее возможную траекторию можно представить в виде одноплоскостного гиперболоида (рис. 17). Смещение пули от основной директрисы за счет смещения оси ее вращения называется рассеиванием. Пуля с полной вероятностью оказывается в круге рассеивания, диаметр (по
перечник) которого определяется для каждой конкретной дистанции. Но конкретная точка попадания пули внутри этого круга неизвестна.

В табл. 3 приведены, радиусы рассеивания для стрельбы на различные дистанции.

Таблица 3

Рассеивание

Дальность огня (м)	Диаметр рассеивания (см)

• Учитывая размер стандартной головной мишени 50х30 см, а грудной - 50х50 см, можно отметить, что максимальная дистанция гарантированного попадания составляет 600 м. На большей дистанции рассеивание не позволяет гарантировать точность выстрела.

• Деривация

• За счет сложных физических процессов вращающаяся пуля в полете несколько отклоняется от плоскости стрельбы. Причем в случае правосторонних нарезов (пуля вращается по часовой стрелке, если смотреть сзади) пуля отклоняется вправо, в случае левосторонних - влево.
  В табл. 4 показаны величины деривационных отклонений при стрельбе на различные дальности.
• Таблица 4
• Деривация

• Дальность огня (м)	Деривация (см)
  1000
  1200

  • Учесть при стрельбе деривационное отклонение проще, чем рассеивание. Но, учитывая обе эти величины, необходимо отметить, что центр рассеивания несколько сместится на величину деривационного смещения пули.

  • Смещение пули ветром

  • Среди всех сторонних условий, влияющих на полет пули (влажность, давление и т. д.), необходимо выделить наиболее серьезный фактор - влияние ветра. Ветер достаточно серьезно сносит пулю, особенно в конце восходящей ветви траектории и далее.
    Смещение пули боковым ветром (под углом 90 0 к траектории) средней силы (6-8 м/с) показано в табл. 5.
  • Таблица 5
  • Смещение пули ветром

  • Дальность огня (м)	Смещение (см)

    • Для выяснения смещения пули сильным ветром (12-16 м/с) необходимо удвоить значения таблицы, для слабого ветра (3-4 м/с) табличные значения делят пополам. Для ветра, дующего под углом 45° к траектории, табличные значения также делятся пополам.

    • Время полета пули

    Для решения простейших баллистических задач необходимо отметить зависимость времени полета пули от дальности стрельбы. Не учитывая этого фактора, достаточно проблематично будет попасть даже в медленно движущуюся мишень.
    Время полета пули до цели представлено в табл. 6.
    Таблица 6

    Время полета пули до цели

    • • Дальность огня (м)	Время полета (с)
        	0,15
        	0,28
        	0,42
        	0,60
        	0,80
        	1,02
        	1,26

        Решение баллистических задач

      • Для этого полезно изготовить график зависимости смещения (рассеивания, времени полета пули) от дальности стрельбы. Такой график позволит легко вычислять промежуточные значения (например, на 350 м), а также позволит предположить затабличные значения функции.
        На рис. 18 представлена простейшая баллистическая задача.
      • Стрельба ведется на дистанцию 600 м, ветер под углом 45° к траектории дует сзади-слева.

        Вопрос: диаметр круга рассеивания и смещение его центра от цели; время полета до цели.

      • Решение: Диаметр круга рассеивания 48 см (см. табл. 3). Деривационное смещение центра - 12 см вправо (см. табл. 4). Смещение пули ветром - 115 см (110*2/2 + 5% (за счет направления ветра по направлению деривационного смещения)) (см. табл. 5). Время полета пули - 1,07 с (время полета + 5% за счет направления ветра по направлению полета пули)(см.табл. 6).
      • Ответ; пуля пролетит 600 м за 1,07 с, диаметр круга рассеивания будет равен 48 см, причем его центр сместится вправо на 127 см. Естественно, данные ответа достаточно приблизительны, но их расхождение с реальными данными не более 10%.

      • Преградная и раневая баллистика

      • Преградная баллистика

      • Воздействие пули на преграды (как, впрочем, и все остальное) достаточно удобно определить некоторыми математическими формулами.
      1. Пробиваемость преград (П). Пробиваемость определяет, насколько вероятно пробитие той или иной преграды. При этом полная вероятность берется за
      1. Используется обычно для определения вероятности пробивания на различных дис
    • танциях разных классов пассивной бронезащиты.
      Пробиваемость - величина безразмерная.
    • П= Еn / Епр,
    • где En - энергия пули в данной точке траектории, в Дж; Епр - энергия, необходимая для пробития преграды, в Дж.
    • Учитывая стандартные Епр для бронежилетов (БЖ) (500 Дж для защиты от пистолетных патронов, 1000 Дж - от промежуточных и 3000 Дж - от винтовочных) и достаточную энергию для поражения человека (max 50 Дж), легко рассчитать вероятность поражения соответствующих БЖ пулей того или иного патрона. Так, вероятность пробития стандартного пистолетного БЖ пулей патрона 9х18 ПМ будет равна 0,56, а пулей патрона 7,62х25 ТТ - 1,01. Вероятность пробития стандартного автоматного БЖ пулей патрона 7,62х39 АКМ будет равна 1,32, а пулей патрона 5,45х39 АК-74 - 0,87. Приведенные числовые данные рассчитаны для дистанции 10 м для пистолетных патронов и 25 м - для промежуточных. 2. Коэффициент, удара (ky). Коэффициент удара показывает энергию пули, которая приходится на квадратный миллиметр ее максимального сечения. Коэффициент удара используется для сравнения патронов одного или различных классов. Измеряется он в Дж на квадратный миллиметр. ky=En/Sп, где Еn - энергия пули на данной точке траектории, в Дж, Sn - площадь максимального поперечного сечения пули, вмм 2 . Таким образом, коэффициенты удара для пуль патронов 9х18 ПМ, 7,62х25 ТТ и.40 Auto на дистанции 25 м будут равны соответственно 1,2; 4,3 и 3,18 Дж/мм 2 . Для сравнения: на этой же дистанции коэффициенту удара пуль патронов 7,62х39 АКМ и 7,62x54R СВД соответственно равны 21,8 и 36,2 Дж/мм 2 .

      Раневая баллистика

      Как же ведет себя пуля, попадая в тело? Выяснение этого вопроса является важнейшей характеристикой для выбора оружия и боеприпаса для конкретной операции. Разделяются два вида воздействия пули на цель: останавливающее и проникающее, в принципе,эти два понятия имеют обратную зависимость. Останавливающее воздействие (0В). Естественно, что максимально надежно противник останавливается, когда пуля попадает в определенное место на теле человека (голова, позвоночник, почки), но некоторые типы боеприпасов имеют большое 0В и при попадании во второстепенные цели. В общем случае 0В прямо пропорционально калибру пули, ее массе и скорости в момент встречи с целью. Также 0В увеличивается при использовании свинцовых и экспансивных пуль. Нужно помнить, что увеличение 0В сокращает длину раневого канала (но увеличивает ее поперечник) и снижает действие пули по защищенной бронеодеждой цели. Один из вариантов математического расчета ОВ предложен в 1935 году американцем Ю. Хатчером: 0В = 0,178*m*V*S*k, где m - масса пули, г; V- скорость пули в момент встречи с целью, м/с; S - поперечная площадь пули, см 2 ; k - коэффициент формы пули (от 0,9 цельнооболочечных до 1,25 для экспансивных пуль). По таким расчетам, на дистанции 15 м пули патронов 7,62х25 ТТ, 9х18 ПМ и.45 имеют ОБ соответственно 171, 250 в 640. Для сравнения: ОБ пули патрона 7,62х39 (АКМ) = 470, а пули 7,62х54 (ОВД) = 650. Проникающее воздействие (ПВ). ПВ можно определить как возможность пули проникнуть на максимальную глубину в цель. Проникающая способность выше (при прочих равных условиях) у пуль малого калибра и слабо деформирующихся в теле (стальных, цельнооболочечных). Высокое проникающее воздействие улучшает действие пули по защищенным бронеодеждой целям. На рис. 19 показано действие стандартной оболочечной пули ПМ со стальным сердечником. При попадании пули в тело образуются раневой канал и раневая полость. Раневой канал - канал, пробитый непосредственно пулей. Раневая полость - полость повреждений волокон и сосудов, вызванных натяжением и разрывом их пулей. Огнестрельные ранения подразделяются на сквозные, слепые, секущие.



      Сквозные ранения

      Сквозное ранение возникает при прохождении пули насквозь через тело. При этом наблюдается наличие входного и выходного отверстий. Входное отверстие небольшое, меньше калибра пули. При прямом попадании края раны ровные, а при попадании через плотную одежду под углом - с небольшим надрывом. Часто входное отверстие достаточно быстро затягивается. Следы кровотечения отсутствуют (кроме поражения крупных сосудов или при положении раны внизу). Выходное отверстие большое, может превышать калибр пули на порядки. Края раны рваные, неровные, разошедшиеся в стороны. Наблюдается быстро развивающаяся опухоль. Зачастую наблюдается сильное кровотечение. При несмертельных ранениях быстро развивается нагноение. При смертельных ранениях кожа вокруг раны быстро синеет. Сквозные ранения характерны для пуль с высоким проникающим воздействием (преимущественно для автоматных и винтовочных). При прохождении пули через мягкие ткани внутреннее ранение осевое, с небольшим повреждением соседних органов. При ранениях пулей патрона 5,45х39 (АК-74) стальной сердечник пули в теле может выйти из оболочки. В результате возникают два раневых канала и, соответственно, два выходных отверстия (от оболочки и сердечника). Такие ранения чаще все го возникают при попадании через плотную одежду (бушлат). Зачастую раневой канал от пули слепой. При попадании пули в скелет обычно возникает слепое ранение, но при большой мощности боеприпаса вероятно и сквозное. В этом случае наблюдаются большие внутренние повреждения от осколков и частей скелета с увеличением раневого канала к выходному отверстию. При этом раневой канал может «ломаться» за счет рикошета пули от скелета. Сквозные ранения в голову характеризуются растрескиванием или разломом костей черепа, часто неосевым раневым каналом. Череп растрескивается даже при попадании свинцовых безоболочечных пуль калибра 5,6 мм, не говоря уже о более мощных боеприпасах. В большинстве случаев такие ранения смертельны. При сквозных ранениях в голову часто наблюдается сильное кровотечение (длительное вытекание крови из трупа), разумеется, при положении раны сбоку или внизу. Входное отверстие довольно ровное, а выходное - неровное, с множеством растрескиваний. Смертельная рана достаточно быстро синеет и опухает. В случае растрескивания возможны нарушения кожного покрова головы. На ощупь череп легко проминается, чувствуются осколки. При ранениях достаточно сильными боеприпасами (пули патронов 7,62х39, 7,62х54) и ранениях экспансивными пулями возможно очень широкое выходное отверстие с долгим вытеканием крови и мозгового вещества.

      Слепые ранения

      Такие ранения возникают при попадании пуль менее мощных (пистолетных) боеприпасов, использовании экспансивных пуль, прохождении пули через скелет, ранение пулей на излете. При таких ранениях входное отверстие также достаточно небольшое и ровное. Слепые ранения обычно характеризуются множественными внутренними повреждениями. При ранении экспансивными пулями раневой канал очень широкий, с большой раневой полостью. Слепые ранения зачастую не осевые. Это наблюдается при попадании более слабыми боеприпасами в скелет - пуля уходит в сторону от входного отверстия плюс повреждения от осколков скелета, оболочки. При попадании таких пуль в череп последний сильно растрескивается. Образуется большое входное отверстие в кости, и сильно поражаются внутричерепные органы.

      Секущие ранения

      Секущие ранения наблюдаются при попадании пули в тело под острым углом с нарушением только кожного покрова и внешних частей мышц. В большинстве своем ранения неопасные. Характеризуются разрывом кожи; края раны неровные, рваные, часто сильно расходятся. Иногда наблюдается достаточно сильное кровотечение, особенно при разрыве крупных подкожных сосудов.

Тема 3. Сведения из внутренней и внешней баллистики.

Сущность явления выстрела и его период

Выстрелом называется выбрасывание пули (гранаты) из канала ствола оружия энергией газов, образующихся при сгорании порохового заряда.

При выстреле из стрелкового оружия происходят следующие явления.

От удара бойка по капсюлю боевого патрона, досланного в патронник, взрывается ударный состав капсюля и образуется пламя, которое через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его. При сгорании порохового (боевого) заряда образуется большое количество сильно нагретых газов, создающих в канале ствола высокое давление на дно пули, дно и стенки гильзы, а также на стенки ствола и затвор.

В результате давления газов на дно пули она сдвигается с места и врезается в нарезы; вращаясь по ним, продвигается по каналу ствола с непрерывно возрастающей скоростью и выбрасывается наружу, по направлению оси канала ствола. Давление газов на дно гильзы вызывает движение оружия (ствола) назад. От давления газов на стенки гильзы и ствола проис­ходит их растяжение (упругая деформация), и гильза, плотно прижимаясь к патроннику, препятствует прорыву пороховых газов, в сторону затвора. Одновременно при выстреле возникает колебательное движение (вибрация) ствола и происходит его нагревание. Раскаленные газы и частицы несгоревшего пороха, истекающие из канала ствола вслед за пулей, при встрече с воздухом порождают пламя и ударную волну; последняя является источни­ком звука при выстреле.

При выстреле из автоматического оружия, устройство которого основано на принципе использования энергии пороховых газов, отводимых через отверстие в стенке ствола (например, автомат и пулеметы Калашникова, снайперская винтовка Драгунова, станковый пулемет Горюнова), часть пороховых газов, кроме того, после прохождения пулей газоотводного от­верстия устремляется через него в газовую камору, ударяет в поршень и отбрасывает поршень с затворной рамой (толкатель с затвором) назад.

Пока затворная рама (стебель затвора) не пройдет определенное расстояние, обеспечивающее вылет пули из канала ствола, затвор продолжает запирать канал ствола. После вылета пули из канала ствола происходит его отпирание; затворная рама и затвор, двигаясь назад, сжимают возврат­ную (возвратно-боевую) пружину; затвор при этом извлекает из патронника гильзу. При движении вперед под действием сжатой пружины затвор досы­лает очередной патрон в патронник и вновь запирает канал ствола.

При выстреле из автоматического оружия, устройство которого основано на принципе использования энергии отдачи (например, пистолет Макарова, автоматический пистолет Стечкина, автомат образца 1941 г.), давление газов через дно гильзы передается на затвор и вызывает движение затвора с гильзой назад. Это движение начинается в момент, когда давление пороховых газов на дно гильзы преодолевает инерцию затвора и усилие возвратно-боевой пружины. Пуля к этому времени уже вылетает из канала ствола. Отходя назад, затвор сжимает возвратно-боевую пружину, затем под действием энергии сжатой пружины затвор движется вперед и досылает очередной патрон в патронник.

В некоторых образцах оружия (например, крупнокалиберный пуле­мет Владимирова, станковый пулемет образца 1910 г.) под действием давле­ния пороховых газов на дно гильзы вначале движется назад ствол вместе со сцепленным с ним затвором (замком).

Пройдя некоторое расстояние, обеспечивающее вылет пули из канала ствола, ствол и затвор расцепляются, после чего затвор по инерции отходит в крайнее заднее положение и сжимает (растягивает) возвратную пружину, а ствол под действием пружины возвращается в переднее положение.

Иногда после удара бойка по капсюлю выстрела не последует или он произойдет с некоторым запозданием. В первом случае имеет место осечка, а во втором - затяжной выстрел. Причиной осечки чаще всего бывает отсыревание ударного состава капсюля или порохового заряда, а также слабый удар бойка по капсюлю. Поэтому необходимо оберегать боеприпа­сы от влаги и содержать оружие в исправном состоянии.

Затяжной выстрел является следствием медленного развития процес­са зажжения или воспламенения порохового заряда. Поэтому после осечки не следует сразу открывать затвор, так как возможен затяжной выстрел. Если осечка произойдет при стрельбе из станкового гранатомета, то перед его разряжением необходимо выждать не менее одной минуты.

При сгорании порохового заряда примерно 25 - 35% выделяемой энергии затрачивается на сообщение пуле поступательного движения (основная работа);

15 - 25% энергии - на совершение второстепенных работ (врезание и преодоление трения пули при движении по каналу ствола; нагревание стенок ствола, гильзы и пули; перемещение подвижных частей оружия, газообразной и несгоревшей частей пороха); около 40% энергии не используется и теряется после вылета пули из канала ствола.

Выстрел происходит в очень короткий промежуток времени (0,001 ­0,06 сек). При выстреле различают четыре последовательных периода: предварительный; первый, или основной; второй; третий, или период последей­ствия газов (см. рис. 30).

Предварительный период длится от начала горения порохового заря­да до полного врезания оболочки пули в нарезы ствола. В течение этого периода в канале ствола создается давление газов, необходимое, для того чтобы сдвинуть пулю с места и преодолеть сопротивление ее оболочки врезанию в нарезы ствола. Это давление называется давлением форсирова­ния; оно достигает 250 - 500 кг/см 2 в зависимости от устройства нарезов, веса пули и твердости ее оболочки (например, у стрелкового оружия под патрон образца 1943 г. давление форсирования равно около 300 кг/см 2). Принимают, что горение порохового заряда в этом периоде происходит в постоянном объеме, оболочка врезается в нарезы мгновенно, а движение пули начинается сразу же при достижении в канале ствола давления форси­рования.

Первый, или основной период длится от начала движения пули до момента полного сгорания порохового заряда. В этот период горение порохового заряда происходит в быстро изменяющемся объеме. В начале периода, когда скорость движения пули по каналу ствола еще невелика, количество газов растет быстрее, чем объем запульного пространства (пространство между дном пули и дном гильзы), давление газов быстро повы­шается и достигает наибольшей величины (например, у стрелкового оружия под патрон образца 1943 г. - 2800 кг/см 2 , а под винтовочный патрон - 2900 кг/см 2). Это давление называется максимальным давлением. Оно создается у стрелкового оружия при прохождении пулей 4-6 см пути. Затем, вслед­ствие быстрого увеличения скорости движения пули, объем запульного пространства увеличивается быстрее притока новых газов, и давление начинает падать, к концу периода оно равно примерно 2/3 максимального давления. Скорость движения пули постоянно возрастает и к концу периода достигает примерно 3/4 начальной скорости. Пороховой заряд полностью сгорает незадолго до того, как пуля вылетит из канала ствола.

Второй период длится от момента полного сгорания порохового заряда до момента вылета пули из канала ствола. С началом этого периода приток пороховых газов прекращается, однако сильно сжатые и нагретые газы расширяются и, оказывая давление на пулю, увеличивают скорость ее движения. Спад давления во втором периоде происходит довольно быстро и у дульного среза - дульное давление - составляет у различных образцов оружия 300 - 900 кг/см 2 (например, у самозарядного карабина Симонова ­390 кг/см 2 , у станкового пулемета Горюнова - 570 кг/см 2). Скорость пули в момент вылета ее из канала ствола (дульная скорость) несколько меньше начальной скорости.

У некоторых видов стрелкового оружия, особенно короткоствольных (например, пистолет Макарова), второй период отсутствует, так как полного сгорания порохового заряда к моменту вылета пули из канала ствола фактически не происходит.

Третий период, или период последействия газов длится от момента вылета пули из канала ствола до момента прекращения действия пороховых газов на пулю. В течение этого периода пороховые газы, истекающие из канала ствола со скоростью 1200 - 2000 м/сек, продолжают воздействовать на пулю и сообщают ей дополнительную скорость. Наибольшей (макси­мальной) скорости пуля достигает в конце третьего периода на удалении нескольких десятков сантиметров от дульного среза ствола. Этот период заканчивается в тот момент, когда давление пороховых газов на дно пули будет уравновешено сопротивлением воздуха.

Начальная скорость пули

Начальной скоростью (v0) называется скорость движения пули у дульного среза ствола.

За начальную скорость принимается условная скорость, которая несколько больше дульной и меньше максимальной. Она определяется опытным путем с последующими расчетами. Величина начальной скорости пули указывается в таблицах стрельбы и в боевых характеристиках оружия.

Начальная скорость является одной из важнейших характеристик боевых свойств оружия. При увеличении начальной скорости увеличивается дальность полета пули, дальность прямого выстрела, убойное и пробивное действие пули, а также уменьшается влияние внешних условий на ее полет.

Величина начальной скорости пули зависит от длины ствола; веса пули; веса, температуры и влажности порохового заряда, формы и разме­ров зерен пороха и плотности заряжения.

Чем длиннее ствол, тем большее время на пулю действуют пороховые газы и тем больше начальная скорость.

При постоянной длине ствола и постоянном весе порохового заряда начальная скорость тем больше, чем меньше вес пули.

Изменение веса порохового заряда приводит к изменению количества пороховых газов, а, следовательно, и к изменению величины максимального давления в канале ствола и начальной скорости пули. Чем больше вес порохового заряда, тем больше максимальное давление и начальная ско­рость пули.

Длина ствола и вес порохового заряда увеличиваются при конструировании, оружия до наиболее рациональных размеров.

С повышением температуры порохового заряда увеличивается скорость горения пороха, а поэтому увеличивается максимальное давление и начальная скорость. При понижении температуры заряда начальная скорость уменьшается. Увеличение (уменьшение) начальной скорости вызыва­ет увеличение (уменьшение) дальности полета пули. В связи с этим необ­ходимо учитывать поправки дальности на температуру воздуха и заряда (температура заряда примерно равна температуре воздуха).

С повышением влажности порохового заряда уменьшается скорость его горения и начальная скорость пули. Форма и размеры пороха оказывают существенное влияние на скорость горения порохового заряда, а, следовательно, и на начальную скорость пули. Они подбираются соответствующим образом при конструировании оружия.

Плотностью заряжения называется отношение веса заряда к объему гильзы при вставленной пуле (каморы сгорания заряда). При глубокой посадке пули значительно увеличивается плотность заряжения, что может привести при выстреле к резкому скачку давления и вследствие этого к разрыву ствола, поэтому такие патроны нельзя использовать для стрельбы. При уменьшении (увеличении) плотности заряжения увеличивается (уменьшается) начальная скорость пули.

Отдача оружия и угол вылета

Отдачей называется движение оружия (ствола) назад во время выстрела. Отдача ощущается в виде толчка в плечо, руку или грунт.

Действие отдачи оружия характеризуется величиной скорости и энергией, которой оно обладает при движении назад. Скорость отдачи оружия примерно во столько раз меньше начальной скорости пули, во сколько раз пуля легче оружия. Энергия отдачи у ручного стрелкового оружия обычно не превышает 2 кг/м и воспринимается стреляющим безболезненно.

При стрельбе из автоматического оружия, устройство которого основано на принципе использования энергии отдачи, часть ее расходуется на сообщение движения подвижным частям и на перезаряжание оружия. Поэтому энергия отдачи при выстреле из такого оружия меньше, чем при стрельбе из неавтоматического оружия или из автоматического оружия, устройство которого основано на принципе использования энергии пороховых газов, отводимых через отверстие в стенке ствола.

Сила давления пороховых газов (сила отдачи) и сила сопротивления отдаче (упор приклада, рукоятки, центр тяжести оружия и т. д.) расположены не на одной прямой и направлены в противоположные стороны. Они образуют пару сил, под действием которой дульная часть ствола оружия отклоняется кверху (см. рис. 31).

Рис. 31. Отдача оружия

Подбрасывание дульной части ствола оружия вверх при выстреле в результате действия отдачи.

Величина отклонения дульной части ствола данного оружия тем больше, чем больше плечо этой пары сил.

Кроме того, при выстреле ствол оружия совершает колебательные движения - вибрирует. В результате вибрации дульная часть ствола в момент вылета пули может также отклониться от первоначального положе­ния в любую сторону (вверх, вниз, вправо, влево). Величина этого отклоне­ния увеличивается при неправильном использовании упора для стрельбы, загрязнении оружия и т. п.

У автоматического оружия, имеющего газоотводное отверстие в стволе, в результате давления газов на переднюю стенку газовой каморы дульная часть ствола оружия при выстреле несколько отклоняется в сторону, проти­воположную расположению газоотводного отверстия.

Сочетание влияния вибрации ствола, отдачи оружия и других причин приводит к образованию угла между направлением оси канала ствола до выстрела и ее направлением в момент вылета пули из канала ствола; этот угол называется углом вылета (у). Угол вылета считается положительным, когда ось канала ствола в момент вылета пули выше ее положения до выстрела, и отрицательным, когда она ниже. Величина угла вылета дается в таблицах стрельбы.

Влияние угла вылета на стрельбу у каждого экземпляра оружия устраняется при приведении его к нормальному бою. Однако при наруше­нии правил прикладки оружия, использования упора, а также правил ухода за оружием и его сбережения изменяются величина угла вылета и бой оружия. Для обеспечения однообразия угла вылета и уменьшения влияния отдачи на результаты стрельбы необходимо точно соблюдать приемы стрель­бы и правила ухода за оружием, указанные в наставлениях по стрелковому делу.

С целью уменьшения вредного влияния отдачи на результаты стрель­бы в некоторых образцах стрелкового оружия (например, автомат Калашни­кова) применяются специальные устройства - компенсаторы. Истекающие из канала ствола газы, ударяясь о стенки компенсатора, несколько опускают дульную часть ствола влево и вниз.

Особенности выстрела из ручных противотанковых гранатометов

Ручные противотанковые гранатометы относятся к динамореактивно­му оружию. При выстреле из гранатомета часть пороховых газов выбрасы­вается назад через открытую казенную часть ствола, возникающая при этом реактивная сила, уравновешивает силу отдачи; другая часть пороховых газов оказывает давление на гранату, как в обычном оружии (динамическое действие), и сообщает ей необходимую начальную скорость.

Реактивная сила при выстреле из гранатомета образуется в результате истечения пороховых газов через казенную часть ствола. В связи с этим, что площадь дна гранаты, являющегося как бы передней стенкой ствола, больше площади сопла, преграждающего путь газам назад, появляется избыточная сила давления пороховых газов (реактивная сила), направленная в сторону, обратную истечения газов. Эта сила компенсирует отдачу гранатомета (она практически отсутствует) и придает гранате начальную скорость.

При действии реактивного двигателя гранаты на полете в связи с разностью площадей его передней стенки и задней, имеющей одно или несколько сопел, давление на переднюю стенку больше и образующая реактивная сила увеличивает скорость полета гранаты.

Величина реактивной силы пропорциональна количеству истекающих газов и скорости их истечения. Скорость истечения газов при выстреле из гранатомета увеличивается с помощью сопла (сужающегося, а затем расширяющегося отверстия).

Приближенно величина реактивной силы равна одной десятой количества истекающих газов за одну секунду, умноженных на скорость их истечения.

На характер изменения давления газов в канале ствола гранатомета оказывают влияния малые плотности заряжания и истечения пороховых газов, поэтому величина максимального давления газов в стволе гранатоме­та в 3-5 раз меньше, чем в стволе стрелкового оружия. Пороховой заряд гранаты сгорает к моменту вылета ее из канала ствола. Заряд реактивного двигателя воспламеняется и сгорает при полете гранаты в воздухе на неко­тором удалении от гранатомета.

Под действием реактивной силы реактивного двигателя скорость движения гранаты все время увеличивается и достигает наибольшего значения на траектории в конце истечения пороховых газов из реактивного двигателя. Наибольшая скорость полета гранаты называется максимальной скоростью.

Износ канала ствола

В процессе стрельбы ствол подвергается износу. Причины, вызывающие износ ствола, можно разбить на три основные группы - химического, механического и термического характера.

В результате причин химического характера в канале ствола образу­ется нагар, который оказывает большое влияние на износ канала ствола.

Примечание. Нагар состоит из растворимых и нерастворимых ве­ществ. Растворимые вещества представляют собой соли, образующиеся при взрыве ударного состава капсюля (в основном - хлористый калий). Нера­створимыми веществами нагара являются: зола, образовавшаяся при сгора­нии порохового заряда; томпак, сорванный с оболочки пули; медь, латунь, оплавленные из гильзы; свинец, выплавленный из дна пули; железо, оплав­ленное из ствола и сорванное с пули, и т. п. Растворимые соли, впитывая влагу из воздуха, образуют раствор, вызывающий ржавление. Нераствори­мые вещества в присутствии солей усиливают ржавление.

Если после стрельбы не удалить весь пороховой нагар, то канал ствола в течение короткого времени в местах скола хрома покроется ржавчиной, после удаления которой остаются следы. При повторении таких случаев степень поражения ствола будет повышаться и может дойти до появления раковин, т. е. значительных углублений в стенках канала ствола. Немедленная чистка и смазка канала ствола после стрельбы предохраняют его от пора­жения ржавчиной.

Причины механического характера - удары и трение пули о нарезы, неправильная чистка (чистка ствола без применения дульной накладки или чистка с казенной части без вставленной в патронник гильзы с просверленным в ее дне отверстием) и т. п. - приводят к стиранию полей нарезов или округлению углов полей нарезов, особенно их левой грани, выкрашиванию и сколу хрома в местах сетки разгара.

Причины термического характера - высокая температура пороховых газов, периодическое расширение канала ствола, и возвращение его в первоначальное состояние - приводят к образованию сетки разгара и оглавлению поверхностей стенок канала ствола в местах скола хрома.

Под действием всех этих причин канал ствола расширяется и изменяется его поверхность, вследствие чего увеличивается прорыв пороховых газов между пулей и стенками канала ствола, уменьшается начальная ско­рость пули и увеличивается разброс пуль. Для увеличения срока пригодно­сти ствола к стрельбе необходимо соблюдать установленные правила чистки и осмотра оружия и боеприпасов, принимать меры к уменьшению нагрева ствола во время стрельбы.

Прочностью ствола называется способность его стенок выдерживать определенное давление пороховых газов в канале ствола. Так как давление газов в канале ствола при выстреле не одинаково на всем его протяжении, стенки ствола делаются разной толщины - толще в казенной части и тоньше к дульной. При этом стволы изготавливаются такой толщины, чтобы они могли выдержать давление, в 1,3 - 1,5 раза превышающее наибольшее.

Рис 32. Раздутие ствола

Если давление газов почему-либо превысит величину, на которую рассчитана прочность ствола, то может произойти раздутие или разрыв ствола.

Раздутие ствола может произойти в большинстве случаев от попада­ния в ствол посторонних предметов (пакля, ветошь, песок) (см. рис. 32). При движении по каналу ствола пуля, встретив посторонний предмет, замедляет движение и поэтому запульное пространство увеличивается медленнее, чем при нормальном выстреле. Но так как горение порохового заряда продолжается и приток газов интенсивно увеличивается, в месте замедления движения пули создается повышенное давление; когда давление превзойдет величину, на которую рассчитана прочность ствола, получается раздутие, а иногда и разрыв ствола.

Меры по предотвращению износа ствола

Чтобы не допустить раздутия или разрыва ствола, следует всегда оберегать канал ствола от попадания в него посторонних предметов, перед стрельбой обязательно осмотреть и, если необходимо, вычистить его.

При длительной эксплуатации оружия, а также при недостаточно тщательной подготовке его к стрельбе может образоваться увеличенный зазор между затвором и стволом, который позволяет при выстреле двигать­ся гильзе назад. Но так как стенки гильзы под давлением газов плотно прижаты к патроннику и сила трения препятствует движению гильзы, она растягивается и, если зазор велик, рвется; происходит так называемый поперечный разрыв гильзы.

Для того чтобы избежать разрывов гильз, необходимо при подготовке оружия к стрельбе проверить величину зазора (у оружия, имеющего регуляторы зазора), содержать патронник в чистоте и не применять для стрель­бы загрязненные патроны.

Живучестью ствола называется способность ствола выдержать определенное количество выстрелов, после которого он изнашивается и теряет свои качества (значительно увеличивается разброс пуль, уменьшается на­чальная скорость и устойчивость полета пуль). Живучесть хромированных стволов стрелкового оружия достигает 20 - 30 тыс. выстрелов.

Увеличение живучести ствола достигается правильным уходом за оружием и соблюдением режима огня.

Режимом огня называется наибольшее количество выстрелов, кото­рое может быть произведено за определенный промежуток времени без ущерба для материальной части оружия, безопасности и без ухудшения результатов стрельбы. Каждый вид оружия имеет свой режим огня. В целях соблюдения режима огня необходимо производить смену ствола или охлаж­дение его через определенное количество выстрелов. Несоблюдение режи­ма огня приводит к чрезмерному нагреву ствола и, следовательно, к преждевременному его износу, а также к резкому снижению результатов стрельбы.

Внешняя баллистика - это наука, изучающая движение пули (гранаты) после прекращения действия на нее пороховых газов.

Вылетев из канала ствола под действием пороховых газов, пуля (граната) движется по инерции. Граната, имеющая реактивный двигатель, дви­жется по инерции после истечения газов из реактивного двигателя.

Образование траектории полёта пули (гранаты)

Траекторией называется кривая линия, описываемая центром тяже­сти пули (гранаты) в полете (см. рис. 33).

Пуля (граната) при полете в воздухе подвергается действию двух сил: силы тяжести и силы сопротивления воздуха. Сила тяжести заставляет пулю (гранату) постепенно понижаться, а сила сопротивления воздуха непрерыв­но замедляет движение пули (гранаты) и стремится опрокинуть ее. В резуль­тате действия этих сил скорость полета пули (гранаты) постепенно уменьша­ется, а ее траектория представляет собой по форме неравномерно изогну­тую кривую линию.

Рис. 33. Траектория пули (вид сбоку)

Сопротивление воздуха полету пули (гранаты) вызывается тем, что воздух представляет собой упругую среду и поэтому на движение в этой среде затрачивается часть энергии пули (гранаты).

Рис. 34. Образование силы сопротивления

Сила сопротивления воздуха вызывается тремя основными причина­ми: трением воздуха, образованием завихрений и образованием баллисти­ческой волны (см. рис. 34).

Частицы воздуха, соприкасающиеся с движущейся пулей (гранатой), вследствие внутреннего сцепления (вязкости) и сцепления с ее поверхнос­тью создают трение и уменьшают скорость полета пули (гранаты).

Примыкающий к поверхности пули (гранаты) слой воздуха, в котором движение частиц изменяется от скорости пули (гранаты) до нуля, называется пограничным слоем. Этот слой воздуха, обтекая пулю, отрывается от ее поверхности и не успевает сразу же сомкнуться за донной частью.

За донной частью пули образуется разреженное пространство, вследствие чего появляется разность давлений на головную и донную части. Эта разность создает силу, направленную в сторону, обратную движению пули, и уменьшающую скорость ее полета. Частицы воздуха, стремясь заполнить разрежение, образовавшееся за пулей, создают завихрение.

Пуля (граната) при полете сталкивается с частицами воздуха и заставляет их колебаться. Вследствие этого перед пулей (гранатой) повышается плотность воздуха и образуются звуковые волны. Поэтому полет пули (гранаты) сопровождается характерным звуком. При скорости полета пули (гранаты), меньшей скорости звука, образование этих волн оказывает незначительное влияние на ее полет, так как волны распространяются быстрее скорости полета пули (гранаты). При скорости полета пули, большей скоро­сти звука, от набегания звуковых волн друг на друга создается волна сильно уплотненного воздуха - баллистическая волна, замедляющая скорость поле­та пули, так как пуля тратит часть своей энергии на создание этой волны.

Равнодействующая (суммарная) всех сил, образующихся вследствие влияния воздуха на полет пули (гранаты), составляет силу сопротивления воздуха. Точка приложения силы сопротивления называется центром сопротивления.

Действие силы сопротивления воздуха на полет пули (гранаты) очень велико; оно вызывает уменьшение скорости и дальности полета пули (гранаты). Например, пуля обр. 1930 г. при угле бросания 150 и начальной скорости 800 м/сек. в безвоздушном пространстве полетела бы на дальность 32620 м; дальность полета этой пули при тех же условиях, но при наличии сопротивления воздуха равна лишь 3900 м.

Величина силы сопротивления воздуха зависит от скорости полета, формы и калибра пули (гранаты), а также от ее поверхности и плотности воздуха. Сила сопротивления воздуха возрастает с увеличением скорости полета пули, ее калибра и плотности воздуха.

При сверхзвуковых скоростях полета пули, когда основной причиной сопротивления воздуха является образование уплотнения воздуха перед головной частью (баллистической волны), выгодны пули с удлиненной остроконечной головной частью.

При дозвуковых скоростях полета гранаты, когда основной причиной сопротивления воздуха является образование разреженного пространства и завихрений, выгодны гранаты с удлиненной и суженной хвостовой частью.

Чем глаже поверхность пули, тем меньше сила трения и сила сопротивления воздуха (см. рис. 35).

Рис. 35. Действие силы сопротивления воздуха на полет пули:

ЦТ - центр тяжести; ЦС - центр сопротивления воздуха

Разнообразие форм современных пуль (гранат) во многом определя­ется необходимостью уменьшить силу сопротивления воздуха.

Под действием начальных возмущений (толчков) в момент вылета пули из канала ствола между осью пули и касательной к траектории обра­зуется угол (б) и сила сопротивления воздуха действует не вдоль оси пули, а под углом к ней, стремясь не только замедлить движение пули, но и опрокинуть ее.

Для того чтобы пуля не опрокидывалась под действием силы сопротивления воздуха, ей придают с помощью нарезов в канале ствола быстрое вращательное движение. Например, при выстреле из автомата Калашникова скорость вращения пули в момент вылета из канала ствола равна около 3000 оборотов в секунду.

При полете быстро вращающейся пули в воздухе происходят следующие явления. Сила сопротивления воздуха стремится повернуть пулю головной частью вверх и назад. Но головная часть пули в результате быстрого вращения согласно свойству гироскопа стремится сохранить приданное положение и отклонится не вверх, а весьма незначительно в сторону своего вращения под прямым углом к направлению действия силы сопротивления воздуха, т.е. вправо.

Как только головная часть пули отклонится вправо, изменится направление действия силы сопротивления воздуха - она стремится повернуть головную часть пули вправо и назад, но поворот головной части пули произойдет не вправо, а вниз и т. д.

Так как действие силы сопротивления воздуха непрерывно, а направление ее относительно пули меняется с каждым отклонением оси пули, то головная часть пули описывает окружность, а ее ось - конус с вершиной в центре тяжести.

Происходит так называемое медленное коническое, или прецессион­ное движение, и пуля летит головной частью вперед, т. е. как бы следит за изменением кривизны траектории.

Отклонение пули от плоскости стрельбы в сторону ее вращения называется деривацией. Ось медленного конического движения несколько отстает от касательной к траектории (располагается выше последней) (см. рис. 36).

Рис. 36. Медленное коническое движение пули

Следовательно, пуля с потоком воздуха сталкивается больше нижней частью, и ось медленного конического движения отклоняется в сторону вращения (вправо при правой нарезке ствола) (см. рис. 37).

Рис. 37. Деривация (вид траектории сверху)

Таким образом, причинами деривации являются: вращательное движение пули, сопротивление воздуха и понижение под действием силы тяжести касательной к траектории. При отсутствии хотя бы одной из этих причин деривации не будет.

В таблицах стрельбы деривация дается как поправка направления в тысячных. Однако при стрельбе из стрелкового оружия величина дерива­ции незначительная (например, на дальности 500 м она не превышает 0,1 тысячной) и ее влияние на результаты стрельбы практически не учитыва­ется.

Устойчивость гранаты на полете обеспечивается наличием стабилизатора, который позволяет перенести центр сопротивления воздуха назад, за центр тяжести гранаты.

Рис. 38. Действие силы сопротивления воздуха на полет гранаты

Вследствие этого сила сопротивления воздуха поворачивает ось гранаты к касательной к траектории, заставляя гранату двигаться головной частью вперед (см. рис. 38).

Для улучшения кучности некоторым гранатам придают за счет истечения газов медленное вращение. Вследствие вращения гранаты моменты сил, отклоняющие ось гранаты, действуют последовательно в разные сторо­ны, поэтому кучность стрельбы улучшается.

Для изучения траектории пули (гранаты) приняты следующие определения (см. рис. 39).

Центр дульного среза ствола называется точкой вылета. Точка вылета является началом траектории.

Горизонтальная плоскость, проходящая через точку вылета, называет­ся горизонтом оружия. На чертежах, изображающих оружие и траекторию сбоку, горизонт оружия имеет вид горизонтальной линии. Траектория дважды пересекает горизонт оружия: в точке вылета и в точке падения.

Прямая линия, являющаяся продолжением оси канала ствола наведенного оружия, называется линией возвышения.

Вертикальная плоскость, проходящая через линию возвышения, называется плоскостью стрельбы.

Угол, заключенный между линией возвышения и горизонтом оружия, называется углом возвышения. Если этот угол отрицательный, то он называется углом склонения (снижения).

Прямая линия, являющаяся продолжением оси канала ствола в мо­мент вылета пули, называется линией бросания.

Рис. 39. Элементы траектории

Угол, заключенный между линией бросания и горизонтом оружия, называется углом бросания (6).

Угол, заключенный между линией возвышения и линией бросания, называется углом вылета (у).

Точка пересечения траектории с горизонтом оружия называется точ­кой падения.

Угол, заключенный между касательной к траектории в точке падения и горизонтом оружия, называется углом падения (6).

Расстояние от точки вылета до точки падения называется полной горизонтальной дальностью (Х).

Скорость пули (гранаты) в точке падения называется окончательной скоростью (v).

Время движения пули (гранаты) от точки вылета до точки падения называется полным временем полета (Т).

Наивысшая точка траектории называется вершиной траектории. Кратчайшее расстояние от вершины траектории до горизонта оружия называется высотой траектории (У).

Часть траектории от точки вылета до вершины называется восходя­щей ветвью; часть траектории от вершины до точки падения называется нисходящей ветвью траектории.

Точка на цели или вне ее, в которую наводится оружие, называется точкой прицеливания (наводки).

Прямая линия, проходящая от глаза стрелка через середину прорези прицела (на уровне с ее краями) и вершину мушки в точку прицеливания, называется линией прицеливания.

Угол, заключенный между линией возвышения и линией прицеливания, называется углом прицеливания (а).

Угол, заключенный между линией прицеливания и горизонтом ору­жия, называется углом места цели (Е). Угол места цели считается положи­тельным (+), когда цель выше горизонта оружия, и отрицательным (-), когда цель ниже горизонта оружия. Угол места цели может быть определен с помощью приборов или по формуле тысячной

где е - угол места цели в тысячных;

В - превышение цели над горизонтом оружия в метрах; Д- дальность стрельбы в метрах.

Расстояние от точки вылета до пересечения траектории с линией прицеливания называется прицельной дальностью (д).

Кратчайшее расстояние от любой точки траектории до линии прице­ливания называется превышением траектории над линией прицеливания.

Прямая, соединяющая точку вылета с целью, называется линией цели.

Расстояние от точки вылета до цели по линии цели называется наклонной дальностью. При стрельбе прямой наводкой линия цели практически совпа­дает с линией прицеливания, а наклонная дальность с прицельной дально­стью.

Точка пересечения траектории с поверхностью цели (земли, прегра­ды) называется точкой встречи. Угол, заключенный между касательной к траектории и касательной к поверхности цели (земли, преграды) в точке встречи, называется углом встречи. За угол встречи принимается меньший из смежных углов, измеряемый от 0 до 90 градусов.

Траектория пули в воздухе имеет следующие свойства: нисходящая ветвь короче и круче восходящей;

угол падения больше угла бросания;

окончательная скорость пули меньше начальной;

наименьшая скорость полета пули при стрельбе под большими угла­ми бросания - на нисходящей ветви траектории, а при стрельбе под неболь­шими углами бросания - в точке падения;

время движения пули по восходящей ветви траектория меньше, чем по нисходящей;

траектория вращающейся пули вследствие понижения пули под действием силы тяжести и деривации представляет собой линию двоякой кри­визны.

Траекторию гранаты в воздухе можно разделить на два участка (см. рис. 40): активный - полет гранаты под действием реактивной силы (от точки вылета до точки, где действие реактивной силы прекращается) и пассивный - полет гранаты по инерции. Форма траектории гранаты при­мерно такая же, как и у пули.

Рис. 40. Траектория гранаты (вид сбоку)

Форма траектории и ее практическое значение

Форма траектории зависит от величины угла возвышения. С увеличением угла возвышения высота траектории и полная горизонтальная даль­ность полета пули (гранаты) увеличиваются, но это происходит до известно­го предела. За этим пределом высота траектории продолжает увеличивать­ся, а полная горизонтальная дальность начинает уменьшаться (см. рис. 40).

Угол возвышения, при котором полная горизонтальная дальность полета пули (гранаты) становится наибольшей, называется углом наиболь­шей дальности. Величина угла наибольшей дальности для пули различных видов оружия составляет около 35 градусов.

Траектории (см. рис. 41), получаемые при углах возвышения, мень­ших угла наибольшей дальности, называются настильными. Траектории, получаемые при углах возвышения, больших угла наибольшей дальности, называются навесными.

При стрельбе из одного и того же оружия (при одинаковых начальных скоростях) можно получить две траектории с одинаковой горизонтальной дальностью: настильную и навесную. Траектории, имеющие одинаковую горизонтальную дальность при разных углах возвышения, называются сопряженными.

Рис. 41. Угол наибольшей дальности, настильные, навесные и сопряженные траектории

При стрельбе из стрелкового оружия и гранатометов используются только настильные траектории. Чем настильнее траектория, тем на большем протяжении местности цель может быть поражена с одной установкой прицела (тем меньшее влияние на результаты стрельбы оказывают ошибки в определении установки прицела); в этом заключается практическое значе­ние настильной траектории.

Настильность траектории характеризуется наибольшим ее превышением над линией прицеливания. При данной дальности траектория тем более настильна, чем меньше она поднимается над линией прицеливания. Кроме того, о настильности траектории можно судить по величине угла падения: траектория тем более настильна, чем меньше угол падения.

Пример. Сравнить настильность траектории при стрельбе из станково­го пулемета Горюнова и ручного пулемета Калашникова с прицелом 5 на расстояние 500 м.

Решение: Из таблицы превышения средних траекторий над линией прицеливания и основной таблицы находим, что при стрельбе из станкового пулемета на 500 м с прицелом 5 наибольшее превышение траектории над линией прицеливания равно 66 см и угол падения 6,1 тысячной; при стрельбе из ручного пулемета - соответственно 121 см и 12 тысячных. Следовательно, траектория пули при стрельбе из станкового пулемета более настильна, чем траектория пули при стрельбе из ручного пулемета.

Прямой выстрел

Настильность траектории влияет на величину дальности прямого выстрела, поражаемого, прикрытого и мертвого пространства.

Выстрел, при котором траектория не поднимается над линией прицеливания выше цели на всем своем протяжении, называется прямым выст­релом (см. рис. 42).

В пределах дальности прямого выстрела в напряженные моменты боя стрельба может вестись без перестановки прицела, при этом точка прицеливания по высоте, как правило, выбирается на нижнем краю цели.

Дальность прямого выстрела зависит от высоты цели и настильности траектории. Чем выше цель и чем настильнее траектория, тем больше дальность прямого выстрела и тем на большем протяжении местности цель может быть поражена с одной установкой прицела.

Дальность прямого выстрела можно определить по таблицам путем сравнения высоты цели с величинами наибольшего превышения траекто­рии над линией прицеливания или с высотой траектории.

При стрельбе по целям, находящимся на расстоянии, большем дальности прямого выстрела, траектория вблизи ее вершины поднимается выше цели и цель на каком-то участке не будет поражаться при той же установке прицела. Однако около цели будет такое пространство (расстояние), на котором траектория не поднимается выше цели и цель будет поражаться ею.

Рис. 42. Прямой выстрел

Поражаемое, прикрытое и мёртвое пространство Расстояние на местности, на протяжении которого нисходящая ветвь траектории не превышает высоты цели, называется поражаемым про­странством (глубиной поражаемого пространства).

Рис. 43. Зависимость глубины поражаемого пространства от высоты цели и настильности траектории (угла падения)

Глубина поражаемого пространства зависит от высоты цели (она будет тем больше, чем выше цель), от настильности траектории (она будет тем больше, чем настильнее траектория) и от угла наклона местности (на переднем скате она уменьшается, на обратном скате - увеличивается) (см. рис. 43).

Глубину поражаемого пространства (Ппр) можно определить по таблицам превышения траекторий над линией прицеливания путем сравнения превышения нисходящей ветви траектории на соответствующую даль­ность стрельбы с высотой цели, а в том случае, если высота цели меньше 1/3 высоты траектории - по формуле тысячной:

где Ппр - глубина поражаемого пространства в метрах;

Вц - высота цели в метрах;

Ос - угол падения в тысячных.

Пример. Определить глубину поражаемого пространства при стрель­бе из станкового пулемета Горюнова по пехоте противника (высота цели 0=1,5 м) на расстояние 1000 м.

Решение. По таблице превышений средних траекторий над линией прицеливания находим: на 1000 м превышение траектории равно 0, а на 900 м - 2,5 м (больше высоты цели). Следовательно, глубина поражаемого пространства меньше 100 м. Для определения глубины поражаемого пространства составим пропорцию: 100 м соответствует превышение траекто­рии 2,5 м; Х м соответствует превышение траектории 1,5 м:

Так как высота цели меньше высоты траектории, то глубину поражаемого пространства можно определить и по формуле тысячной. Из таблиц находим угол падения Ос =29 тысячным.

В том случае, когда цель расположена на скате или имеется угол места цели, глубину поражаемого пространства определять вышеуказанны­ми способами, при этом полученный результат необходимо умножить на отношение угла падения к углу встречи.

Величина угла встречи зависит от направления ската: на встречном скате угол встречи равен сумме углов падения и ската, на обратном скате - разности этих углов. При этом величина утла встречи зависит также от угла места цели: при отрицательном угле места цели угол встречи увеличивается на величину угла места цели, при положительном угле места цели ­уменьшается на его величину.

Поражаемое пространство в некоторой степени компенсирует ошиб­ки, допускаемые при выборе прицела, и позволяет округлять измеренное расстояние до цели в большую сторону.

Для увеличения глубины поражаемого пространства на наклонной местности огневую позицию нужно выбирать так, чтобы местность в расположении противника по возможности совпадала с продолжением линии прицеливания.

Пространство за укрытием, не пробиваемым пулей, от его гребня до точки встречи называется прикрытым пространством (см. рис. 44). Прикрытое пространство будет тем больше, чем больше высота укрытия и чем настильнее траектория.

Часть прикрытого пространства, на котором цель не может быть поражена при данной траектории, называется мертвым (непоражаемым) пространством.

Рис. 44. Прикрытое, мертвое и поражаемое пространство

Мертвое пространство будет тем больше, чем больше высота укры­тия, меньше высота цели и настильнее траектория. Другую часть прикры­того пространства, на которой цель может быть поражена, составляет поражаемое пространство.

Глубину прикрытого пространства (Пп) можно определить по таб­лицам превышения траекторий над линией прицеливания. Путем подбора отыскивается превышение, соответствующее высоте укрытия и дальности до него. После нахождения превышения определяется соответствующая ему установка прицела и дальность стрельбы. Разность между определен­ной дальностью стрельбы и дальностью до укрытия представляет собой величину глубины прикрытого пространства.

Влияние условий стрельбы на полет пули (гранаты)

Табличные данные траектории соответствуют нормальным условиям стрельбы.

За нормальные (табличные) условия приняты следующие.

а) Метеорологические условия:

атмосферное (барометрическое) давление на горизонте оружия 750 мм рт. ст.;

температура воздуха на горизонте оружия + 15 С;

относительная влажность воздуха 50% (относительной влажностью называется отношение количества водяных паров, содержащихся в воздухе, к наибольшему количеству водяных паров, которое может содержаться в воздухе при данной температуре);

ветер отсутствует (атмосфера неподвижна).

б) Баллистические условия:

вес пули (гранаты), начальная скорость и угол вылета равны значениям, указанным в таблицах стрельбы;

температура заряда +15 С; форма пули (гранаты) соответствует установленному чертежу; высота мушки установлена по данным приведения оружия к нормальному бою;

высоты (деления) прицела соответствуют табличным углам прицеливания.

в) Топографические условия:

цель находится на горизонте оружия;

боковой наклон оружия отсутствует. При отклонении условий стрельбы от нормальных может возникнуть необходимость определения и учета поправок дальности и направления стрельбы.

С увеличением атмосферного давления плотность воздуха увеличивается, а вследствие этого увеличивается сила сопротивления воздуха и уменьшается дальность полета пули (гранаты). Наоборот, с уменьшением атмос­ферного давления плотность и сила сопротивления воздуха уменьшаются, а дальность полета пули увеличивается. При повышении местности на каждые 100 м атмосферное давление понижается в среднем на 9 мм.

При стрельбе из стрелкового оружия на равнинной местности по­правки дальности на изменение атмосферного давления незначительные и не учитываются. В горных условиях при высоте местности над уровнем моря 2000 м и более эти поправки необходимо учитывать при стрельбе, руководствуясь правилами, указанными в наставлениях по стрелковому делу.

При повышении температуры плотность воздуха уменьшается, а вследствие этого уменьшается сила сопротивления воздуха и увеличивается дальность полета пули (гранаты). Наоборот, с понижением температуры плотность и сила сопротивления воздуха увеличиваются и дальность полета пули (гранаты) уменьшается.

При повышении температуры порохового заряда увеличиваются скорость горения пороха, начальная скорость и дальность полета пули (грана­ты).

При стрельбе в летних условиях поправки на изменение температуры воздуха и порохового заряда незначительные и практически не учитывают­ся; при стрельбе зимой (в условиях низких температур) эти поправки необходимо учитывать, руководствуясь правилами, указанными в наставлениях по стрелковому делу.

При попутном ветре уменьшается скорость полета пули (гранаты) относительно воздуха. Например, если скорость пули относительно земли равна 800 м/сек, а скорость попутного ветра 10 м/сек, то скорость пули относительно воздуха будет равна 790 м/сек (800-10).

С уменьшением скорости полета пули относительно воздуха сила сопротивления воздуха уменьшается. Поэтому при попутном ветре пуля полетит дальше, чем при безветрии.

При встречном ветре скорость пули относительно воздуха будет больше, чем при безветрии, следовательно, сила сопротивления воздуха увели­чится и дальность полета пули уменьшится.

Продольный (попутный, встречный) ветер на полет пули оказывает незначительное влияние, и в практике стрельбы из стрелкового оружия поправки на такой ветер не вводятся. При стрельбе из гранатометов поправ­ки на сильный продольный ветер следует учитывать.

Боковой ветер оказывает давление на боковую поверхность пули и отклоняет ее в сторону от плоскости стрельбы в зависимости от его направ­ления: ветер справа отклоняет пулю в левую сторону, ветер слева - в правую сторону.

Граната на активном участке полета (при работе реактивного двигателя) отклоняется в сторону, откуда дует ветер: при ветре справа - вправо, при ветре слева - влево. Такое явление объясняется тем, что боковой ветер поворачивает хвостовую часть гранаты в направлении ветра, а головную часть против ветра и под действием реактивной силы, направленной вдоль оси, граната отклоняется от плоскости стрельбы в ту сторону, откуда дует ветер. На пассивном участке траектории граната отклоняется в сторону, куда дует ветер.

Боковой ветер оказывает значительное влияние, особенно на полет гранаты (см. рис. 45), и его необходимо учитывать при стрельбе из грана­тометов и стрелкового оружия.

Ветер, дующий под острым углом к плоскости стрельбы, оказывает одновременно влияние и на изменение дальности полета пули и на боковое ее отклонение. Изменение влажности воздуха оказывает незначительное влияние на плотность воздуха и, следовательно, на дальность полета пули (гранаты), поэтому оно не учитывается при стрельбе.

При стрельбе с одной установкой прицела (с одним углом прицели­вания), но под различными углами места цели, в результате ряда причин, в том числе изменения плотности воздуха на разных высотах, следовательно, и силы сопротивления воздуха/изменяется величина наклонной (прицель­ной) дальности полета пули (гранаты).

При стрельбе под большими углами места цели наклонная дальность полета пули изменяется значительно (увеличивается), поэтому при стрельбе в горах и по воздушным целям необходимо учитывать поправку на угол места цели, руководствуясь правилами, указанными в наставлениях по стрелковому делу.

Явление рассеивания

При стрельбе из одного и того же оружия при самом тщательном соблюдении точности и однообразия производства выстрела каждая пуля (граната) вследствие ряда случайных причин описывает свою траекторию и имеет свою точку падения (точку встречи), не совпадающую с другими, вследствие чего происходит разбрасывание пуль (гранат).

Явление разбрасывания пуль (гранат) при стрельбе из одного и того же оружия в практически одинаковых условиях называется естественным рассеиванием пуль (гранат) и также рассеиванием траекторий.

Совокупность траекторий пуль (гранат, полученных вследствие их есте­ственного рассеивания) называется снопом траекторий (см. рис. 47). Траек­тория, проходящая в середине снопа траекторий, называется средней траек­торией. Табличные и расчетные данные относятся к средней траектории.

Точка пересечения средней траектории с поверхностью цели (преграды) называется средней точкой попадания или центром рассеивания.

Площадь, на которой располагаются точки встречи (пробоины) пуль (гранат), полученные при пересечении снопа траекторий с какой-либо плоскостью, называется площадью рассеивания.

Площадь рассеивания обычно имеет форму эллипса. При стрельбе из стрелкового оружия на близкие расстояния площадь рассеивания в верти­кальной плоскости может иметь форму круга.

Взаимно перпендикулярные линии, проведенные через центр рассеивания (среднюю точку попадания) так, чтобы одна из них совпадала с направлением стрельбы, называются осями рассеивания.

Кратчайшие расстояния от точек встречи (пробоин) до осей рассеи­вания называются отклонениями

Причины рассеивания

Причины, вызывающие рассеивание пуль (гранат), могут быть сведе­ны в три группы:

причины, вызывающие разнообразие начальных скоростей;

причины, вызывающие разнообразие углов бросания и направления стрельбы;

причины, вызывающие разнообразие условий полета пули (гранаты). Причинами, вызывающими разнообразие начальных скоростей, явля­ются:

разнообразие в весе пороховых зарядов и пуль (гранат), в форме и размерах пуль (гранат) и гильз, в качестве пороха, в плотности заряжения и т. д., как результат неточностей (допусков) при их изготовлении; разнообразие температур, зарядов, зависящее от температуры возду­ха и неодинакового времени нахождения патрона (гранаты) в нагретом при стрельбе стволе;

разнообразие в степени нагрева и в качественном состоянии ствола. Эти причины ведут к колебанию в начальных скоростях, следователь­но, и в дальностях полета пуль (гранат), т. е. приводят к рассеиванию пуль (гранат) по дальности (высоте) и зависят в основном от боеприпасов и оружия.

Причинами, вызывающими разнообразие углов бросания и направле­ния стрельбы, являются:

разнообразие в горизонтальной и вертикальной наводке оружия (ошибки в прицеливании);

разнообразие углов вылета и боковых смещений оружия, получаемое в результате неоднообразной изготовки к стрельбе, неустойчивого и неодно­образного удержания автоматического оружия, особенно во время стрельбы очередями, неправильного использования упоров и неплавного спуска курка;

угловые колебания ствола при стрельбе автоматическим огнем, возникающие вследствие движения и ударов подвижных частей и отдачи оружия.

Эти причины приводят к рассеиванию пуль (гранат) по боковому направлению и дальности (высоте), оказывают наибольшее влияние на величину площади рассеивания и в основном зависят от выучки стреляющего.

Причинами, вызывающими разнообразие условий полета пули (гранаты), являются:

разнообразие в атмосферных условиях, особенно в направлении и скорости ветра между выстрелами (очередями);

разнообразие в весе, форме и размерах пуль (гранат), приводящее к изменению величины силы сопротивления воздуха.

Эти причины приводят к увеличению рассеивания по боковому направлению и по дальности (высоте) и в основном зависят от внешних условий стрельбы и от боеприпасов.

При каждом выстреле в разном сочетании действуют все три группы причин. Это приводит К тому, что полет каждой пули (гранаты) происходит по траектории, отличной от траекторий других пуль (гранат).

Устранить полностью причины, вызывающие рассеивание, следовательно, устранить и само рассеивание невозможно. Однако, зная причины, от которых зависит рассеивание, можно уменьшить влияние каждой из них и тем самым уменьшить рассеивание, или, как принято говорить, повысить кучность стрельбы.

Уменьшение рассеивания пуль (гранат) достигается отличной выуч­кой стреляющего, тщательной подготовкой оружия и боеприпасов к стрель­бе, умелым применением правил стрельбы, правильной изготовкой к стрель­бе, однообразной прикладкой, точной наводкой (прицеливанием), плавным спуском курка, устойчивым и однообразным удержанием оружия при стрельбе, а также надлежащим уходом за оружием и боеприпасами.

Закон рассеивания

При большом числе выстрелов (более 20) в расположении точек встречи на площади рассеивания наблюдается определенная закономер­ность. Рассеивание пуль (гранат) подчиняется нормальному закону случай­ных ошибок, который в отношении к рассеиванию пуль (гранат) называется законом рассеивания. Этот закон характеризуется следующими тремя положениями (см. рис. 48):

1) Точки встречи (пробоины) на площади рассеивания располагаются неравномерно гуще к центру рассеивания и реже к краям площади рассеивания.

2) На площади рассеивания можно определить точку, являющуюся центром рассеивания (средней точкой попадания). Относительно которой распределение точек встречи (пробоин) симметрично: число точек встречи по обе стороны от осей рассеивания, заключающихся в равных по абсолютной величине пределах (полосах), одинаково, и каждому отклонению от оси рассеивания в одну сторону отвечает такое же по величине отклонение в противоположную сторону.

3) Точки встречи (пробоины) в каждом частном случае занимают не беспредельную, а ограниченную площадь.

Таким образом, закон рассеивания в общем виде можно сформулировать так: при достаточно большом числе выстрелов, произведенных в практически одинаковых условиях, рассеивание пуль (гранат) неравно­мерно, симметрично и небеспредельно.

Рис. 48. Закономерность рассеивания

Определение средней точки попадания

При малом числе пробоин (до 5) положение средней точки попадания определяется способом последовательного деления отрезков (см. рис. 49). Для этого необходимо:

Рис. 49. Определение положения средней точки попадания способом последовательного деления отрезков: а) По 4-ем пробоинам, б) По 5-ти пробоинам.

соединить прямой две пробоины (точки встречи) и расстояние между ними разделить пополам;

полученную точку соединить с третьей пробоиной (точкой встречи) и расстояние между ними разделить натри равные части;

так как к центру рассеивания пробоины (точки встречи) располагают­ся гуще, то за среднюю точку попадания трех пробоин (точек встречи) принимается деление, ближайшее к двум первым пробоинам (точкам встречи); найденную среднюю точку попадания для трех пробоин (точек встре­чи) соединить с четвертой пробоиной (точкой встречи) и расстояние между ними разделить на четыре равные части;

деление, ближайшее к первым трем пробоинам (точкам встречи), принимается за среднюю точку попадания четырех пробоин (точек встречи).

По четырем пробоинам (точкам встречи) среднюю точку попадания можно определить еще так: рядом лежащие пробоины (точки встречи) соединить попарно, середины обеих прямых снова соединить и полученную линию разделить пополам; точка деления и будет средней точкой попадания. При наличии пяти пробоин (точек встречи) средняя точка попадания для них определяется подобным же образом.

Рис. 50. Определение положения средней точки попадания способом про ведения осей рассеивания. BBi - ось рассеивания по высоте; BBi - ось рассеивания по боковому направлению

При большом числе пробоин (точек встречи) на основании симметричности рассеивания средняя точка попадания определяется способом про ведения осей рассеивания (см. рис. 50). Для этого нужно:

отсчитать таким же порядком правую или левую половину пробои и (точек встречи) и отделить ее осью рассеивания по боковому направлению; пересечение осей рассеивания является средней точкой попадания. Среднюю точку попадания можно также определить способом вы­числения (расчета). для этого необходимо:

провести через левую (правую) пробоину (точку встречи) вертикальную линию, измерить кратчайшее расстояние от каждой пробоины (точки встречи) до этой линии, сложить все расстояния от вертикальной линии и разделить сумму на число пробоин (точек встречи);

провести через нижнюю (верхнюю) пробоину (точку встречи) горизонтальную линию, измерить кратчайшее расстояние от каждой пробоины (точки встречи) до этой линии, сложить все расстояния от горизонтальной линии и разделить сумму на число пробоин (точек встречи).

Полученные числа определяют удаление средней точки попадания от указанных линий.

Вероятность попадания и поражения цели. Понятие о действительности стрельбы. Действительность стрельбы

В условиях скоротечного танкового огневого боя, как уже говорилось, очень важно нанести противнику наибольшие потери в кратчайший срок и с минимальным расходом боеприпасов.

Существует понятие - действительность стрельбы, характеризую­щее результаты стрельбы и их соответствие поставленной огневой задаче. В боевых условиях признаком высокой действительности стрельбы служит либо видимое поражение цели, либо ослабление огня противника, либо нарушение его боевого порядка, либо уход живой силы в укрытие. Однако ожидаемую действительность стрельбы можно оценить еще до открытия огня. Для этого определяется вероятность попадания в цель, ожидаемый расход боеприпасов для получения требуемого числа попаданий и время, необходимое на решение огневой задачи.

Вероятность попадания - это величина, характеризующая возможность попадания в цель при определенных условиях стрельбы и зависящая от размеров цели, размеров эллипса рассеивания, положения средней тра­ектории относительно цели и, наконец, направления стрельбы относительно фронта цели. Выражается она либо дробным числом, либо в процентах.

Несовершенство человеческого зрения и прицельных приспособле­ний не позволяет после каждого выстрела идеально точно восстановить в прежнее положение ствол оружия. Мертвые ходы и люфты в механизмах наведения также вызывают смещение ствола оружия в момент выстрела в вертикальной и горизонтальной плоскостях.

В результате различия в баллистической форме снарядов и состояния его поверхности, а также изменения атмосферы за время от выстрела до выстрела снаряд может изменить направление полета. И это приводит к рассеиванию и по дальности и по направлению.

При одном и том же рассеивании вероятность попадания, если центр цели совпадает с центром рассеивания, тем больше, чем больше размер цели. Если же стрельба ведется по целям одного и того же размера и средняя траектория проходит через цель, вероятность попадания тем боль­ше, чем меньше площадь рассеивания. Вероятность попадания тем выше, чем ближе центр рассеивания расположен к центру цели. При стрельбе по целям, имеющим большую протяженность, вероятность попадания выше в том случае, если продольная ось эллипса рассеивания совпадает с линией наибольшей протяженности цели.

В количественном отношении вероятность попадания можно рассчитать различными способами, в том числе и по сердцевине рассеивания, если площадь цели не выходит за ее пределы. Как уже отмечалось, сердце­вина рассеивания вмещает в себя лучшую (по кучности) половину всех пробоин. Очевидно, что вероятность попадания в цель будет меньше 50 проц. во столько раз, во сколько площадь цели меньше площади сердцеви­ны.

Площадь же сердцевины рассеивания легко определить по специальным таблицам стрельбы, имеющимся для каждого вида оружия.

Количество попаданий, необходимое для надежного поражения той или иной цели, величина, как правило, известная. Так, для поражения бронетранспортера достаточно одного прямого попадания, для разрушения пулеметного окопа - два-три попадания и т. д.

Зная вероятность поражения той или иной цели и потребное количество попаданий, можно рассчитать ожидаемый расход снарядов на пораже­ние цели. Так, если вероятность попадания равна 25 проц., или 0,25, а для надежного поражения цели необходимо три прямых попадания, то чтобы узнать расход снарядов, вторую величину делят на первую.

Баланс времени, в течение которого выполняется огневая задача, включает в себя время на подготовку стрельбы и время на саму стрельбу. Время на подготовку стрельбы определяется практически и зависит не только от конструктивных особенностей вооружения, но и натренированности стрелка или членов экипажа. Чтобы определить время на стрельбу, величину ожидаемого расхода боеприпасов делят на скорострельность, т. е. на количество пуль, снарядов, выпускаемых в единицу времени. К полученной таким образом цифре прибавляют время на подготовку к стрельбе.

От дула до цели: основные понятия, которые должен знать каждый стрелок.

Чтобы понять, как летит винтовочная пуля, университетский диплом по математике или физике не требуется. На этой утрированной иллюстрации видно, что пуля, всегда отклоняясь только вниз от направления выстрела, пересекает линию прицеливания в двух точках. Вторая из этих точек находится именно на том расстоянии, на которое пристреляна винтовка.

Один из самых успешных проектов последнего времени в книгоиздательстве – это серия книг с названиями « ... для чайников». Каким бы знанием или умением вы ни пожелали овладеть, для вас всегда найдётся соответствующая «чайниковая» книжка, включая такие предметы, как воспитание толковых детей для чайников (честное слово!) и ароматотерапия для них же. Интересно, однако, что эти книги написаны совсем не для дураков и рассматривают предмет не на упрощённом уровне. В самом деле, одна из лучших причитанных мной книг о вине называлась «Вино для чайников».

Так что наверно никто не удивится, если я заявлю, что должна быть и «Баллистика для чайников». Надеюсь, что вы согласитесь принять этот заголовок с тем же чувством юмора, с каким я вам его предлагаю.

Что нужно знать о баллистике, – если о ней вообще что-то нужно знать, – чтобы стать более метким стрелком и добычливым охотником? Баллистика делится на три раздела: внутреннюю, внешнюю и терминальную.

Внутрення баллистика рассматривает то, что происходит внутри винтовки от момента воспламенения до выхода пули через дульный срез. По правде говоря, внутренняя баллистика касается только релодырей, это они собирают патрон и тем самым определяют его внутреннюю баллистику. Надо быть настоящим чайником, чтобы начать собирать патроны, не получив заранее элементарных представлений о внутренней баллистике, хотя бы потому, что от этого зависит ваша безопасность. Если же и на стрельбище, и на охоте вы стреляете только заводскими патронами, то вам на самом деле не нужно ничего знать о том, что происходит в канале ствола: всё равно повлиять на эти процессы вы никак не можете. Не поймите меня неправильно, я никого не отговариваю от углублённого изучения внутренней баллистики. Просто в таком контексте она не имеет практического значения.

Что до терминальной баллистики, то да, здесь у нас имеется некоторая свобода, но не более, чем в выборе пули, снаряженной в самодельном или заводском патроне. Терминальная баллистика начинается в тот момент, когда пуля проникает в цель. Это наука настолько же качественная, насколько и количественная, потому что факторов, определяющих убойность, великое множество, и не все из них можно точно моделировать в лаборатории.

Остаётся внешняя баллистика. Это просто красивый термин, которым обозначают то, что происходит с пулей от дульного среза до цели. Мы будем рассматривать этот предмет на элементарном уровне, тонкостей я и сам не знаю. Я должен вам признаться, что математику в колледже сдал с третьего захода, а физику вообще завалил, так что поверьте, то, о чём я буду рассказывать, несложно.

У этих 154-грановых (10г) 7-миллиметровых пуль поперечная плотность одинаковая и равна 0,273, но у левой, с плоским торцом, БК равен 0,433, в то время как у SST справа он составляет 0,530.

Чтобы понять, что происходит с пулей от дула до цели, по крайней мере настолько, насколько это нужно нам, охотникам, надо усвоить некоторые определения и базовые понятия, просто чтобы расставить всё по местам.

Определения

Линия прицеливания (ЛП) – прямая от глаза стрелка через прицельную марку (или через целик и мушку) до бесконечности.

Линия бросания (ЛБ) – ещё одна прямая, направление оси канала ствола в момент выстрела.

Траектория – линия, по которой движется пуля.

Падение – снижение траектории пули относительно линии бросания.

Все мы слышали, как кто-нибудь рассказывал, что некая винтовка стреляет так настильно, что пуля просто не падает на первых ста ярдах (91,4м). Чушь. Даже у самых настильных супермагнумов с самого момента вылета пуля начинает падать и отклоняться от линии бросания. Обычно недопонимание происходит от употребления слова «подъём» в баллистических таблицах. Пуля всегда падает, но она и поднимается относительно линии прицеливания. Эта кажущаяся несуразность происходит оттого, что прицел располагается над стволом, и поэтому единственный способ пересечь линию прицеливания с траекторией пули – это наклонить прицел вниз. Другими словами, если бы линия бросания и линия прицеливания были бы параллельны, пуля вылетала бы из дула на полтора дюйма (38мм) ниже линии прицеливания и начинала бы падать всё ниже и ниже.

Путаницы добавляет и тот факт, что когда прицел установлен так, чтобы линия прицеливания пересекалась с траекторией на какой-нибудь разумной дистанции – на 100, 200 или 300 ярдов (91,5, 183, 274м), пуля пересечёт линию прицеливания ещё до этого. Стреляем ли мы из 45-70, пристрелянного в ноль на 100 ярдов, или из 7mm Ultra Mag, пристрелянного на 300, первое пересечение траектории и линии прицеливания произойдёт между 20 и 40 ярдами от дульного среза.

Обе эти 300-грановые пули калибра 375 имеют одинаковую поперечную плотность 0,305, но левая, с острым носом и «лодочной кормой», имеет БК 0,493, в то время как круглоносая только 0,250.

В случае 45-70 мы увидим, что, чтобы попасть в цель на 100 (91,4м) ярдах, наша пуля пересечёт линию прицеливания примерно в 20 ярдах (18,3м) от дульного среза. Далее пуля будет подниматься над линией прицеливания до наивысшей точки в районе 55 ярдов (50,3м) – примерно на два с половиной дюйма (64мм). В этой точке пуля начинает снижаться относительно линии прицеливания, так что эти две линии опять пересекутся на желаемой дистанции в 100 ярдов.

Для 7mm Ultra Mag, пристрелянного на 300 ярдов (274м), первое пересечение произойдёт около 40 ярдов (37м). Между этой точкой и отметкой в 300 ярдов наша траектория достигнет максимальной высоты в три с половиной дюйма (89мм) над линией прицеливания. Таким образом, траектория пересекает линию прицеливания в двух точках, вторая из которых и есть дистанция пристрелки.

Траектория на половине пути

А сейчас я коснусь одного малоупотребительного в наши дни понятия, хотя в те годы, когда молодым шалопаем я начинал осваивать стрельбу из винтовки, траектория на половине пути была критерием, по которому баллистические таблицы сравнивали эффективность патронов. Траектория на половине пути (ТПП) – это максимальная высота подъёма пули над линией прицеливания при условии, что оружие пристреляно в ноль на заданное расстояние. Обычно баллистические таблицы приводили это значение для 100-, 200- и 300-ярдовой дистанции. Например, ТПП для 150-грановой (9,7г) пули в патроне 7mm Remington Mag по ремингтоновскому каталогу 1964 года составляла полдюйма (13мм) на 100 ярдах (91,5м), 1,8 дюйма (46мм) на 200 ярдах (183м) и 4,7 дюйма (120мм) на 300 ярдах (274м). Это означало, что если мы пристреляем наш 7 Mag в ноль на 100 ярдов, то траектория на 50 ярдах поднимется над линией прицеливания на полдюйма. При пристрелке на 200 ярдов на отметке 100 ярдов она поднимется на 1,8 дюйма, а при пристрелке на 300 ярдов мы получим подъём в 4,7 дюйма на дистанции 150 ярдов. На самом деле максимальная ордината достигается несколько дальше середины дистанции пристрелки – около 55, 110 и 165 ярдов соответственно, - но на практике разница несущественная.

Хотя ТПП была полезной информацией и хорошим способом сравнить разные патроны и заряды, современная система приведения для одной и той же дистанции пристрелки высоты или снижения пули в разных точках траектории более содержательна.

Поперечная плотность, баллистический коэффициент

После вылета из ствола траектория полёта пули определяется её скоростью, формой и весом. Это приводит нас к двум звучным терминам: к поперечной плотности и баллистическому коэффициенту. Поперечная плотность – это вес пули в фунтах, делённый на квадрат её диаметра в дюймах. Но забудьте об этом, это просто способ связать вес пули с её калибром. Возьмите, например, 100-грановую (6,5г) пулю: в семимиллиметровом калибре (.284) это довольно лёгкая пуля, но в шестимиллиметровом (.243) – довольно тяжёлая. А в значениях поперечной плотности это выглядит так: 100-грановая пуля семимиллиметрового калибра имеет поперечную плотность 0,177, а шестимиллиметровая пуля того же веса будет иметь поперечную плотность 0,242.

Эта четвёрка семимиллиметровых пуль демонстрирует последовательные степени обтекаемости. Круглоносая пуля слева имеет баллистический коэффициент 0,273, пуля справа, Hornady A-Max, - 0,623, т.е. в два с лишним раза больше.

Пожалуй, лучшее понимание того, что считать лёгким, а что тяжёлым, может быть получено из сравнения пуль одного и того же калибра. В то время как самая лёгкая семимиллиметровая пуля имеет поперечную плотность в 0,177, самая тяжёлая – 175-грановая(11,3г) – 0,310. А самая лёгкая, 55-грановая (3,6г), шестимиллиметровая пуля имеет поперечную плотность 0,133.

Поскольку поперечная плотность связана только с весом, а не с формой пули, получается, что самые тупоносые пули имеют ту же поперечную плотность, что и самые обтекаемые того же веса и калибра. Баллистический коэффициент – совсем другое дело, это мера того, насколько пуля обтекаема, то есть насколько эффективно она преодолевает сопротивление в полёте. Вычисление баллистического коэффициента не вполне определено, существует несколько методик, часто дающих несовпадающие результаты. Добавляет неопределённости и то, что БК зависит от скорости и высоты над уровнем моря.

Если вы не математический маньяк, одержимый вычислениями ради вычислений, то я предлагаю просто делать, как все: использовать значение, предоставляемое производителем пули. Все производители пуль для самостоятельного снаряжения патронов публикуют значения поперечной плотности и баллистического коэффициента для каждой пули. А вот для пуль, используемых в заводских патронах, это делают только Remington и Hornady. Между тем, это полезная информация, и я думаю, что всем производителям патронов следовало бы сообщать её как в баллистических таблицах, так и прямо на коробках. Почему? Потому что если у вас на компьютере стоят баллистические программы, то всё, что вам нужно, это ввести дульную скорость, вес пули и её баллистический коэффициент, и вы сможете нарисовать траекторию для любой дистанции пристрелки.

Опытный релодырь может с приличной точностью на глаз оценить баллистический коэффициент любой винтовочной пули. Например, ни одна круглоносая пуля, от 6мм до.458 (11,6мм), не имеет баллистического коэффициента больше 0,300. От 0,300 до 0,400 – это лёгкие (с малой поперечной плотностью) охотничьи пули, остроносые или с углублением в носовой части. Более 0,400 – умеренно тяжёлые для данного калибра пули с чрезвычайно обтекаемой формой носа.

Если БК охотничьей пули близок к 0,500, это означает, что в этой пуле соединились близкая к оптимальной поперечная плотность и обтекаемая форма, как, например, в 7мм 162-грановой (10,5г) SST от Hornady с БК 0,550 или 180-грановой (11,7г) XBT от Barnes в тридцатом калибре с БК 0,552. Такой чрезвычайно высокий БК типичен для пуль с округлой хвостовой частью («лодочной кормой») и поликарбонатным носиком, как у SST. Barnes, однако, достигает такого же результата за счёт очень обтекаемой оживальной части и чрезвычайно малой фронтальной поверхности носика.

Кстати, оживальная часть – это часть пули спереди от ведущей цилиндрической поверхности, попросту то, что образует нос нули. Если посмотреть на пулю сбоку, то оживальная часть образована дугами или кривыми линиями, но Hornady применяет оживальную часть из сходящихся прямых, то есть коническую.

Если положить рядом плосконосую, круглоносую и остроносую пули, то здравый смысл подскажет, что остроносая более обтекаема, чем круглоносая, а круглоносая в свою очередь более обтекаема, чем плосконосая. Отсюда следует, что при прочих равных условиях на заданной дистанции остроносая снизится меньше, чем круглоносая, а круглоносая – меньше, чем плосконосая. Добавьте «лодочную корму», и пуля станет ещё более аэродинамичной.

С точки зрения аэродинамики форма может быть хорошей, как у 120-грановой (7,8г) семимиллиметровой пули слева, но из-за низкой поперечной плотности (то есть веса для этого калибра) она будет терять скорость гораздо быстрее. Если 175-грановую (11,3г) пулю (справа) выпустить со скоростью на 500 футов в секунду (152м/с) меньше, то она догонит 120-грановую на отметке 500 ярдов (457м).

Возьмём в качестве примера 180-грановую (11,7г) X-Bullet компании Barnes тридцатого калибра, выпускаемую как с плоским торцом, так и с «лодочной кормой». Профиль носовой части у этих пуль одинаков, так что разница в баллистических коэффициентах обусловлена исключительно формой торца. У пули с плоским торцом БК составит 0,511, в то время как лодочная корма даст БК 0,552. В процентном отношении, можно подумать, что такая разница существенна, но на самом деле на пятистах ярдах (457м) пуля с «лодочной кормой» снизится всего на 0,9 дюйма (23мм) меньше, чем пуля с плоским торцом, при прочих равных условиях.

Дистанция прямого выстрела

Другой способ оценки траекторий – это определение дистанции прямого выстрела (ДПВ). Так же, как и траектория на половине пути, дистанция прямого выстрела никак не влияет на действительную траекторию пули, это просто ещё один критерий для пристрелки винтовки, исходя из её траектории. Для дичи размером с оленя дистанция прямого выстрела основывается на требовании, чтобы пуля попала в убойную зону диаметром 10 дюймов (25,4см) при прицеливании в её центр без компенсации падения.

По сути дела, это как если бы мы взяли совершенно прямую воображаемую трубу диаметром 10 дюймов и наложили бы её на заданную траекторию. При дульном срезе в центре трубы на одном её конце дистанция прямого выстрела – это тот максимальный отрезок, на котором пуля будет лететь внутри этой воображаемой трубы. Естественно, на начальном участке траектория должна быть направлена несколько вверх, так чтобы в точке наивысшего подъёма пуля лишь коснулась верхней части трубы. При таком прицеливании ДПВ – это то расстояние, на котором пуля пройдёт через дно трубы.

Рассмотрим пулю 30 калибра, вылетающую из 300го магнума на скорости 3100 футов в секунду (945м/с). По сьерровскому мануалу, пристреляв винтовку в ноль на 315 ярдов (288м), мы получим дистанцию прямого выстрела в 375 ярдов (343м). Той же самой пулей, выпущенной из винтовки калибра 30-06 на скорости 2800 футов в секунду, при пристрелке на 285 ярдов (261м) мы получим ДПВ в 340 ярдов (311м) – не такая уж большая разница, как могло бы показаться, правда?

Большинство баллистических программ рассчитывают дистанцию прямого выстрела, вам следует только ввести вес пули, БК, скорость и размер убойной зоны. Естественно, вы можете ввести четырёхдюймовую (10см) убойную зону, если охотитесь на сурков, и восемнадцатидюймовую (46см), если охотитесь на лося. Но лично я никогда не использовал ДПВ, я считаю это стрельбой спустя рукава. Тем более теперь, когда у нас есть лазерные дальномеры, рекомендовать такой подход не имеет никакого смысла.
