Если изоляции недостаточно для предотвращения промерзания , приходится обеспечивать безопасную температуру. Делают это с помощью набора устройств, рассмотренных в данной статье. Основные функции выполняет кабель для обогрева . Его правильный выбор и применение помогут решить поставленную задачу без лишних затрат и трудностей.

Читайте в статье

Как используют специальный кабель для обогрева водопроводной трубы

Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.

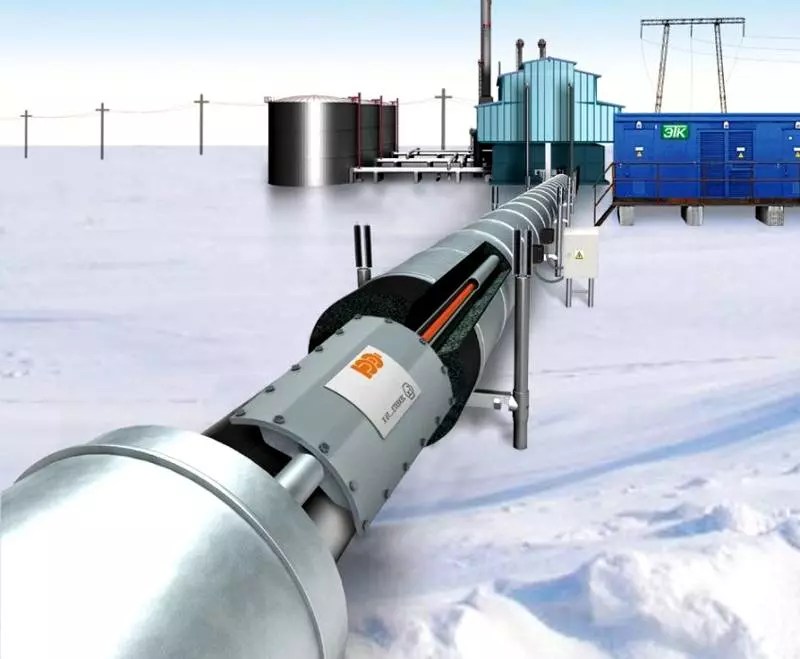

На этом рисунке приведена схема стандартной автономной . Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.

Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые , цокольные этажи также слишком дорого отапливать всю зиму.

Статья по теме:

В материале мы рассмотрим где применяют кабель, как он устроен, виды, среднюю стоимость, достоинства и недостатки. Как рассчитать длину и мощность кабеля для обогрева труб и секреты монтажа.

Резистивный кабель

В устройствах этого типа используются проводники из сплавов с высоким электрическим сопротивлением. При прохождении электрического тока через них образуется тепловое излучение в диапазоне. Подобные принципы используют в ТЭНах электрических чайников, . Но в данном случае необходима гибкость. Поэтому нагревательный элемент составляют из множества проволок, сохраняющих целостность при поворотах трассы.

Важно! Следует соблюдать официальные инструкции производителей кабельной продукции в ходе создания проекта. Как правило, нормируют минимально допустимый радиус изгиба.

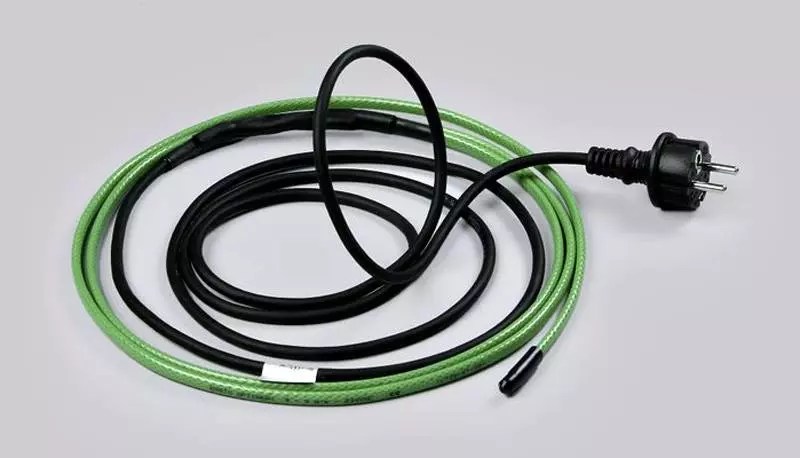

Выпускают разные модификации продукции этого типа, поэтому не сложно подобрать вариант, подходящий для определенных условий эксплуатации. Полимерные оболочки обеспечивают хорошую электрическую изоляцию и предотвращают проникновение влаги, демпфируют механические воздействия. Оплетка из медных проволок предотвращает проникновение электромагнитных помех, а также используется для подключения .

С двухжильным кабелем работать проще, так как электрический контакт в нем создан в торцевой части. В некоторых изделиях этого типа только один проводник предназначен для нагрева.

Главным преимуществом таких нагревателей является их относительно низкая стоимость. Но есть и недостатки, о которых должен знать будущий пользователь:

• Резистивный кабель для обогрева обязательно надо дополнять устройством управления. с помощью специального датчика фиксирует понижение температуры ниже определенного уровня, включает и выключает систему.
• Выполняется нагрев по всей длине проводника, вне зависимости от разного уровня охлаждения отельных участков . Это не экономично.
• Подбирается определенное сопротивление, обеспечивающее необходимый нагрев при напряжении питания 220 V. Поэтому произвольное изменение невозможно.

Саморегулирующийся нагреватель

В этом названии нет преувеличений. Инженерам действительно удалось создать изделия, которые не нуждаются в применении внешнего управления.

На схеме обозначены привычные элементы: медные жилы, экранирование, устойчивая к высоким температурам фторопластовая изоляция. Но здесь главную полезную функцию выполняет особая матрица. Ее проводимость изменяется при повышении/ снижении температуры. Одновременно с этим происходит уменьшение/ увеличение нагрева.

Эти изделия стоят дороже резистивных аналогов. Однако они намного экономичнее в эксплуатации. При их применении температура будет повышаться только там, где это действительно надо.

Создание системы обогрева

Реализация планов будет проще, если разделить весь проект на этапы:

• Подготовка чертежей и списка комплектующих деталей, инструментов, расходных материалов.
• Подключение нагревательных элементов к проводам электропитания.
• Монтаж внутри (снаружи) .
• Дополнительные мероприятия.

Соединение нагревателя и кабеля электропитания: инструкция

Ниже приведен алгоритм действий и особенности, которые пригодятся на практике:

Рисунок	Инструкции

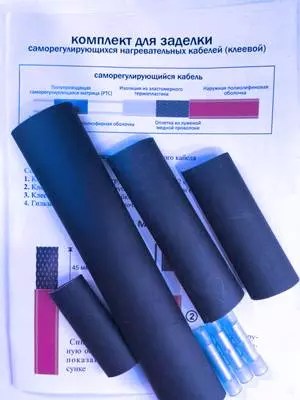

	Приобретите специальный комплект, предназначенный для заделки саморегулирующихся кабелей. В него включают металлические гильзы, которыми создают электрические соединения. Пригодятся с клеевым составом внутри. При нагреве они сжимаются, обеспечивают необходимую изоляцию, герметичность.
	Кабель отрезают по нужному размеру. С присоединяемого конца удаляют защитные оболочки на длине 40-50 мм. Полупроводниковую матрицу аккуратно разделяют по средней линии.
	На эти участки надевают разные трубки и нагревают их феном. Это позволит впоследствии разнести места соединений для улучшения изоляционных параметров.
	Проводники освобождают от внешних слоев на 9-11 мм.
	Их вставляют в гильзы и жестко фиксируют с применением кусачек.
	Подготовку этой части конструкции завершают, надев трубки большего диаметра (нагревать их пока не надо).
	Аналогичным образом подготавливают кабель питания. Удаляют изоляцию. Надевают термоусадочные трубки подходящих размеров.
	Провода поочередно, с учетом разной длины, вставляют в гильзы, фиксируют зажимом.
	Последовательно сдвигают трубки и нагревают для получения многослойной надежной защиты.
	Далее приступаем к изоляции другого конца. Помните, что проводники в нем не соединяют, так как ток проходит только через матрицу. Чтобы полностью исключить вероятность контакта кабель подрезают «ступенькой».
	Сверху надевают термоусадочную муфту и нагревают ее. В итоге – будет создано примерно такое изделие.

Монтаж снаружи трубы

При таком варианте размещения нагревателя для примерного расчета необходимой мощности используют следующую таблицу:

Для более точных действий можно использовать бесплатные , которые предлагаются на официальных сайтах продавцов кабельной продукции. При этом учитывают конкретные условия эксплуатации, температуру жидкости, особенности монтажа. Специалисты не рекомендуют устанавливать нагреватели с мощностью более 17 Вт на 1 м. длины на пластиковые трубы. Но в действительности надо учитывать термостойкость определенного вида полимера. По отношению к металлическим изделиям подобные ограничения не действуют.

Лучше для такого варианта подойдут плоские кабели. Они хорошо прилегают к поверхности, проще фиксируются.

Кабель фиксируют хомутами, стойкими к высоким температурам. Шаг выбирается таким, чтобы исключить провисания. Поверх слоя теплоизоляции из пористого материала устанавливается защитный кожух, предотвращающий его механические повреждения.

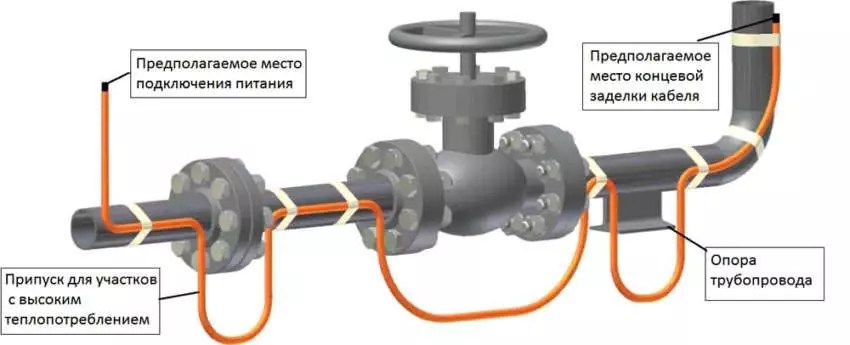

При необходимости увеличить нагрев добавляют . Желательно размещать их в нижней части трубы, так как именно там начинаются нежелательные процессы обледенения.

К сведению! В некоторых местах можно уменьшить шаг намотки, сделать обратный виток для увеличения площади нагрева.

Установка греющего кабеля внутри трубы для водопровода

Такой вариант выглядит предпочтительнее. Внутри трубы изделие хорошо защищено от механических воздействий. Нагреватель находится внутри жидкости, поэтому выполняет свои функции с максимальной эффективностью. Это подтверждают цифры. Для поддержания положительной температуры вполне достаточно 8-10 Вт на 1 м трассы. Этот показатель почти в два раза меньше, по сравнению с предыдущим (наружным) способом установки.

Но эту технологию можно применять только на прямых участках, где нет запорной арматуры.

При проектировании трубопровода следует предусмотреть наличие поворота на 90° и монтаж тройника с подходящими размерами для установки узла сальника.

Управление температурой

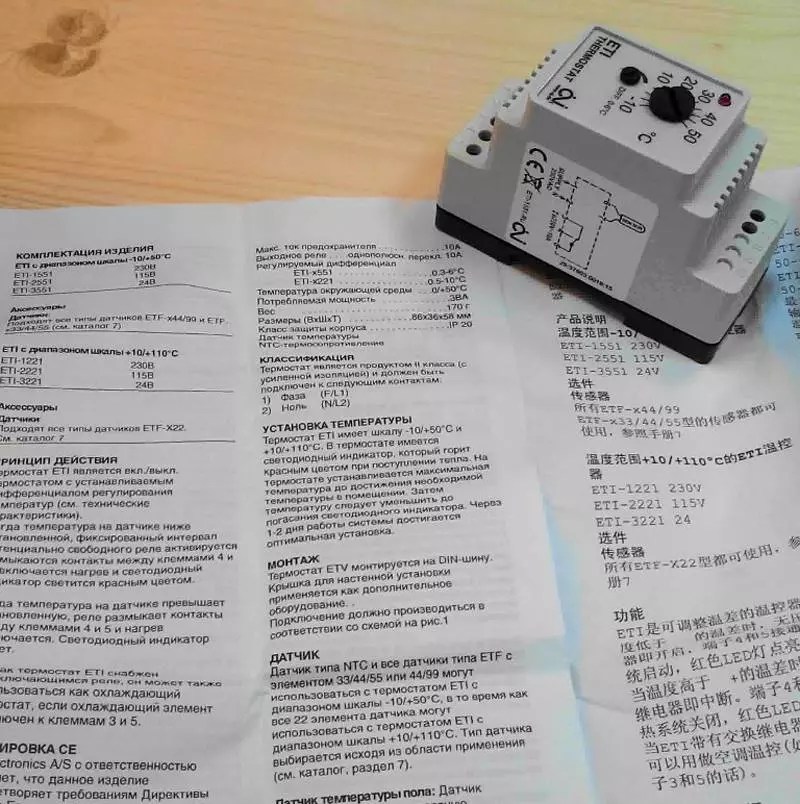

Для автоматизации рабочих процессов используют . Сам прибор устанавливают в электрическом щите. Датчик температуры закрепляют на трубе в контрольной точке. Следует помнить о том, что этот элемент может выйти со временем из строя, поэтому его устанавливают в удобном для проведения технического обслуживания месте.

Важно! Недостатком компактных термостатов является отсутствие регулировки и удаленность от рабочей области.

Подключение к электросети обогрева трубопроводов греющим кабелем

Общая мощность системы обогрева может получиться значительной. Поэтому ее подключают к сети 220 V через отдельный автомат. Рекомендуется также установить в этой цепи специализированное устройство защиты (). Оно постоянно замеряет ток. При фиксации потерь, вызванных пробоем изоляции или прикосновением к оголенному проводу, происходит быстрое отключение нагревателя.

Теплоизоляция

Эта операция выполняется обязательно. Она предотвратит тепловые потери и предотвратит проникновение холода. Лучшим изолятором является воздух, поэтому применяют пористые материалы, стойкие к влажности.

Водопровод устанавливается в специальном канале, который сформирован плитами из .

Сколько стоит монтаж нагревательного кабеля для водопровода снаружи трубы: цена проекта

Для подсчета общих расходов учитывайте следующие позиции:

• Приобретение нагревателя и питающего кабеля, термостата, электрических защитных устройств.
• Подготовка и установка изделия, подсоединение к сети питания.
• Монтаж изоляции и механической защиты.
• Покупка припоя и , иных расходных материалов, инструментов по мере необходимости.

Такой проект можно реализовать без посторонней помощи, если использовать предоставленную в этой статье информацию. Для ускорения – приобретайте готовый комплект с кабелем для обогрева . Чтобы сэкономить и решить нестандартные задачи придется самому создать нагреватель с определенными параметрами. Помните о соблюдении правил безопасности и не экономьте излишне на защитных устройствах.

С наступлением заморозков трубопровод подвергается воздействию низкой температуры. Притом сильный холод может не только заморозить жидкость внутри, но и стать причиной многочисленных разрывов коммуникации. Чтобы обезопасить себя от возможных неприятностей в виде отсутствия водоснабжения, лучше поместить трубу в греющий кабель. Но для начала стоит разобраться в устройстве, узнать его особенности и принцип работы.

Подогревающий кабель предназначается для коммуникаций, расположенных не слишком глубоко в земле или и вовсе проложенных на поверхности, собственно, те провода, которые не прогреваются в зимнее время. Поэтому многим владельцам частных домов приходится заниматься обогревом водопровода самостоятельно.

Подогрев труб происходит за счет нагревающих жил и других токопроводящих изоляционных элементов . Функционирует он только после подключения к электросети, после чего начинает отдавать тепло в окружающую среду. Существуют различные модели, их можно установить как сверху, так и внутри.

Существует два вида кабеля для обогрева труб:

• резистивный;
• саморегулирующийся.

В первом случае используется свойство металлов, которое нагревается под воздействием электрического тока. В этом проводе подогревается именно металлический проводник. Важно то, что количество выделяемого тепла у них всегда одинаковое независимо от того, какая температура на улице. Так как весной и осенью трубы уже не нуждаются в сильном обогреве, то на систему устанавливаются специальные терморегуляторы, с помощью которых и регулируется градус.

При установке резистивных проводов нельзя укладывать их слишком плотно друг к другу, а также нужно следить, чтобы они не пересекались. Так как в такой ситуации они достаточно быстро перегреваются, что приводит к их поломке. Также стоит добавить, что такой материал нельзя обрезать, поэтому, если приобретается целая катушка кабеля, его нужно будет уложить целиком.

Саморегулирующийся провод представлен в виде металлополимерной матрицы , которая работает за счет того, что по кабелю проходит ток, который нагревает полимер. Сам материал располагается между проводниками. Полимерный материал занимается регулировкой температуры самостоятельно, за это он и получил свое название.

Можно отметить несколько преимуществ такого провода:

• не перегорает;
• укладывается в любом виде;
• можно обрезать необходимую длину.

К минусам можно отнести только стоимость, она достаточно высока, хотя эксплуатационный срок полностью оправдывает финансовые затраты. Если соблюдать все правила, то изделия прослужат 10−12 лет.

Укладывать нагревательный кабель для труб можно двумя способами: снаружи или внутри. Притом для каждого вида существует свой провод и своя техника укладки. Как смонтировать систему, подробно указано в технической характеристике.

Возможна установка провода для обогрева внутри трубопровода. В этом случае он должен соответствовать таким требованиям:

• электрическая защита не менее IP 68;
• оконечная муфта должна быть герметичной;
• оболочка, которая прикрывает жилы, не должна выделять вредные вещества.

Для закладки кабеля внутрь необходимо на кончике трубы установить специальный тройник. Затем с помощью сальника, обычно он имеется в комплекте, вставляется провод.

Также нужно обратить внимание на то, что соединительная муфта должна быть расположена за пределами трубопровода и сальника, так как она не приспособлена к влажной среде.

Сам тройник может быть установлен абсолютно под любым углом отвода, это может быть и 90, 120 и 180 градусов, в таком случае кабель не нужно фиксировать, будет достаточно просто заправить его внутрь.

Греющий кабель наружного типа закрепляют немного иначе, он должен плотно прилегать к трубопроводу. Если монтируются металлические трубы, то изначально их следует тщательно очистить от грязи и ржавчины, затереть места сварки, чтобы они не смогли повредить проводник. И уже после этого укладывают провода, при этом их требуется фиксировать на расстоянии в 25−30 см, делается это при помощи металлизированной клейкой ленты, также можно воспользоваться пластиковыми хомутами.

Существует еще один вариант монтажа: нагревательные провода укладываются спиралью, но нужно следить, чтобы кабель не имел резких перегибов и многократных изгибов. Легче всего размотать муфту, а затем аккуратно намотать освободившийся провод на трубу.

Если планируется обогревать пластиковый водопровод, то предварительно нужно обклеить его металлизированным скотчем, так как он повышает теплопроводность, обогрев в таком случае будет более интенсивным.

Помимо кабеля для обогрева, необходимо дополнительно утеплить трубы. Использовать для этого минеральную вату нельзя, дело в том, что она во влажном состоянии полностью теряет свои теплоизоляционные возможности. При этом в холодное время она замерзает и просто рассыпается в труху. А так как обеспечить сухую среду вокруг труб не представляется возможным, то от такого утеплителя лучше отказаться.

Не стоит приобретать и материал, который имеет свойство сжиматься под действием тяжести, так как это также влияет на теплопроводность. Если трубы расположены в специальной канализации, на них там ничего не давит, то использовать такой утеплитель разрешено, а вот если трубопровод проходит просто под землей, то ему требуется жесткая теплоизоляция.

Специалисты советуют использовать в качестве утеплителя пенополистирол. Он обладает отличными теплоизоляционными характеристиками, ему не страшна повышенная влажность или сырость, он способен вынести даже критические нагрузки.

Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Наружный монтаж

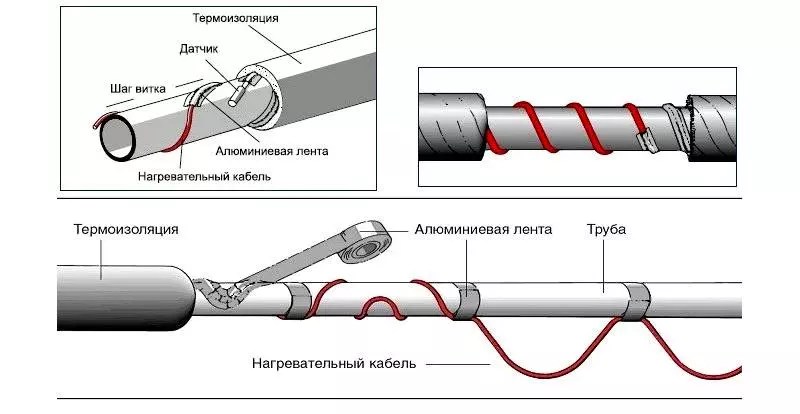

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

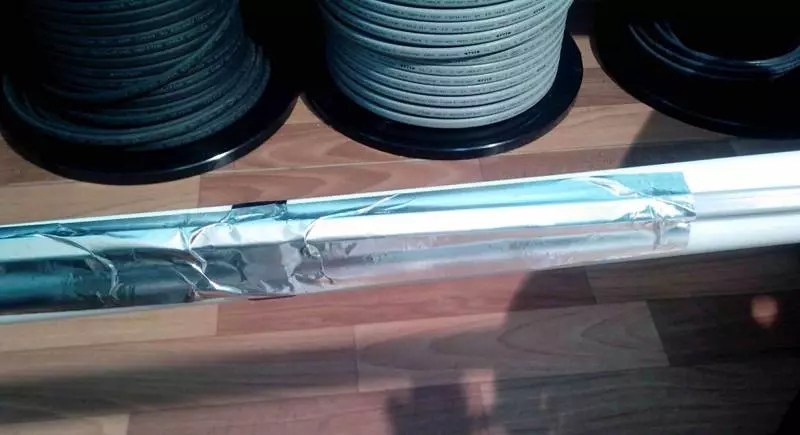

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Сделать бесперебойное водоснабжение в загородном доме очень сложно. Жильцы такой недвижимости очень часто сталкиваются с замерзанием трубопровода в зимний период. Чтобы избежать этой неприятности, при обустройстве водоснабжения устанавливают кабель для обогрева водопроводной трубы. Такие нагревательные системы защищают коммуникации от промерзания и разрушения.

Прокладка трубопровода может обойтись и без обогрева водопровода и канализации греющим кабелем, если трубы водопровода закопать достаточно глубоко и сделать хорошую теплоизоляцию.

Однако на заболоченных и близких к водоемам участках уровень грунтовых вод очень высоко, что часто подвергает коммуникации затоплению и промерзанию. Если же трубы монтировать не глубоко и проложить саморегулирующийся греющий кабель, то коммуникации будут надежно защищены.

Также существуют критические зоны, которые сильнее подвержены воздействию низких температур – участки, где водопроводные и канализационные трубы вводятся в дом. Греющий кабель для обогрева труб можно установить именно только в этих местах.

У таких обогревающих систем имеются очень полезные особенности. К примеру, возможность зонального применения. То есть из комплекта элементов можно собрать небольшую систему для подогрева водопровода на отдельно взятом участке, не подключая самогреющий провод по всей сети. Существуют мини-«грелки» по 20 см, и макси-«обогреватели» на 200 метров.

В зависимости от разновидности и технических параметров обогревающий кабель применяется для разогрева трубопровода и водостоков, резервуаров для сбора и хранения жидкости в зимний период. Основная задача системы – защита жидкости от замерзания, благодаря прогреванию через повышение температуры.

Монтаж греющего кабеля возможен, как в трубу в грунте, то есть внутренний, так и на трубопровод на открытом воздухе, то есть снаружи.

Таким образом, если стоит выбор делать подключение греющего кабеля или не прокладывать нагревательную систему, то обязательно стоит воспользоваться этой возможностью, и подстраховать свой трубопровод от замерзания.

Конструктивные особенности системы

В основе принципа работы находится возможность резистивного или саморегулирующего кабеля превращать электричество в теплоэнергию. Сама проводка не передает энергию, как в случае с силовыми аналогами, она только принимает ее, а потом провода нагревают объект, передавая тепло.

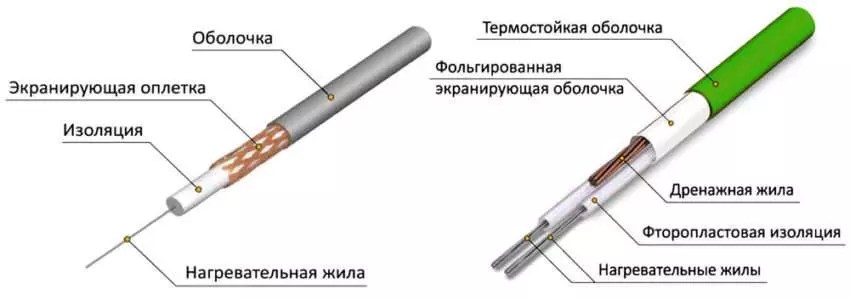

Нагревательный кабель для водопроводных труб состоит следующих основных элементов:

1. Одна или несколько внутренних жил с высоким сопротивлением к электрическому току, чем оно выше, тем больше тепла будет выделяться.
2. Защитная оболочка из полимера, совместно с пластиком применяется изоляция в виде медной сетки или экран из алюминия.
3. Наружная оболочка из прочного ПВХ, который защищает внутреннюю оболочку и жилу.

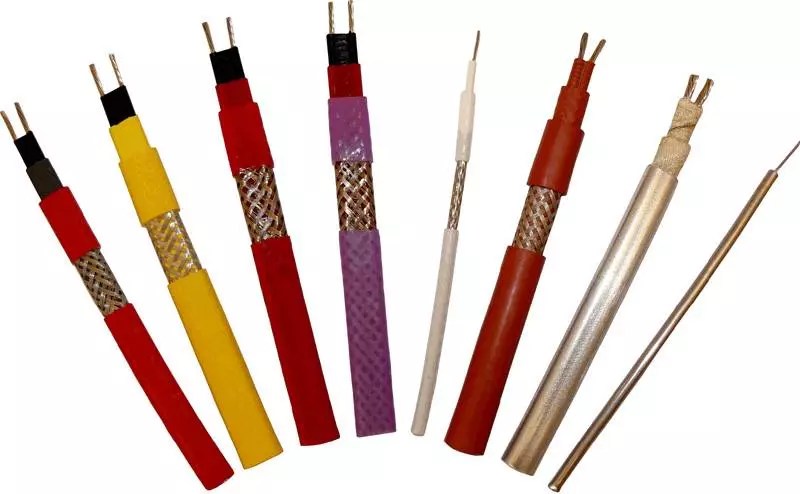

Кабель для обогрева водопроводной трубы от разных фирм-производителей отличаются по сплаву, конструкции защитных элементов, стоимости и другим параметрам.

Самыми надежными принято считать прогревочный провод с экраном из фольги и с несколькими жилами. Одножильный провод – это более дешевый вариант, подходящий для соединения системы на небольшом участке трубопровода, так как одножильный провод передает меньше тепла.

Чтобы улучшить характеристики оплетку из меди никелируют, а также увеличивают толщину наружной оболочки из ПВХ. Помимо этого, наружный слой должен отличаться влагостойкостью и устойчивостью к ультрафиолетовому излучению, чтобы защита выдержала, как соприкосновение с водой, так и воздействие прямых солнечных лучей.

Виды кабельного обогрева

Нагревательный кабель для канализации и водопровода может одним из двух видов: резистивный или саморегулируемый. У каждого из них своя сфера применения. Так, первый вид больше подходит для нагревания небольших отрезков труб с диаметром до 40 мм, а саморегулируемый кабель хорош для более длинных отрезков. Рассмотрим каждый вид более подробно.

• Резистивный обладает следующим принципом работы: по жилам проходит ток и нагревает кабель. Большая сила тока и высокое сопротивление способствуют отличному тепловыделению. Существуют отрезки резистивного провода с постоянным коэффициентом сопротивления. Во время работы такой кабель отдает равное количество тепловой энергии по всей длине.

Проводка с одной жилой помещена в двойную внутреннюю защиту и внешнюю изоляцию. В качестве нагревателя выступает единственная жила, которая будет подключаться по схеме, напоминающей петлю: провод подключается к электросети, затем наматывается по трубке, потом возвращается обратно.

Замкнутый контур отопительной системы, как правило, используют для обустройства «теплого пола» и обогрева кровельного водостока, одна есть и вариант для водопроводной системы. Монтаж греющего кабеля для системы водопровода своими руками отличается необходимостью двухсторонней укладки одножильного провода. Примечательно, что в этом случае применяется лишь наружное подключение.

Для установки под землей одножильный резистивный кабель не подходит, поскольку прокладка «петли» занимает слишком много пространства, а пересечение проводки приведет к перегреву.

Проводка с двумя жилами разделяет их функции: на один провод подается электричество, а второй – нагревает. Схема подключения тоже отличается: нет необходимости в создании «петли», а кабель одним концом подсоединяется к электроэнергии, а другой укладывается вдоль трубопровода.

Главные преимущества резистивного кабеля заключаются в его низкой стоимости, надежности, простоте монтажа и долгом сроке эксплуатации (10-15 лет). Однако имеются также недостатки, среди которых стоит выделить: фиксированную длину, большую вероятность перегрева при близком расположении проводков, невозможность замены одного отрезка и нельзя отрегулировать мощность.

Чтобы каждый раз не подключать нагревательную систему, монтируют термостат с датчиком температуры. При понижении температуры ниже установленной на 2-3 градуса ºС, термостат автоматически запускает устройство обогрева, а как только температура повышается до установленного коэффициента, то энергия в автоматическом режиме отключается.

• Саморегулирующийся нагревательный кабель. Это универсальный вид проводки, который может применяться для нагрева элемента кровли, магистралей подачи и отведения воды, емкостей с различными жидкостями. Такой кабель сразу оснащен системой регулировки мощности и интенсивности теплоэнергии. При понижении температуры ниже контрольного значения, система запускает нагрев.

От резистивной модели отличается наличием проводящей нагревательной матрицы, регулирующей температуру обогрева, а вот, касаемо изоляции и защиты, здесь особых отличий нет.

В основе принципа действия саморегулирующего устройства находится способность уменьшать или увеличивать силу тока, учитывая показатель сопротивления. Когда сопротивление повышается, то уменьшается ток, что приводит к снижению мощности. В результате проводник охлаждается. После снижения сопротивления, увеличивается ток и снова начинается нагрев.

Саморегулирующий греющий кабель для водопровода обладает важным преимуществом – зональность действия. Проводник самостоятельно распоряжается своей «рабочей силой»: хорошо подогревает остывающие места и удерживает оптимальную температуру на тех отрезках, где в сильном нагреве нет нужды.

Греющий кабель саморегулирующийся для обогрева водопроводных труб работает постоянно, что очень хорошо приветствуется в зимний период. Но, когда морозы прекращаются, не выгодно, чтобы он всегда работал, поэтому для автоматизации процессов проводника, его оборудуют термостатом, привязанным к уличной температуре. Терморегулятор для греющего теплого кабеля сам отключит систему, когда на улице будет достаточно теплая погода.

Способы подключения: внутри или снаружи?

Существует два способа, как подключить греющий кабель: снаружи или внутри трубы. У каждого варианта имеются специальные разновидности проводов – для наружного применения и для внутреннего монтажа соответственно. Рекомендуемый способ подключения обязательно указан в технических характеристиках к проводнику.

Утепление труб изнутри

Греющий кабель внутри трубы. Для начала монтажных работ нагревателя внутри водной магистрали, он должен соответствовать следующим важным требованиям:

• высокая степень электрозащиты, не ниже IP68;
• защитная изоляция не должна выделять вредные вещества;
• оконечная герметичная муфта.

Для возможности заправки проводника внутрь, в конце водопровода устанавливают тройник, а в одну из отводок через сальник заводят кабель.

Имейте в виду, что соединительная муфта - место, где происходит переход между электрическим и нагревательным проводом, должна быть за пределами сальника и трубы, так как она не предназначена для функционирования во влажной среде.

Тройники для монтажа разогревающей проводки внутри водопровода могут быть под различными углами отвода - на 180°, 120°. 90°. При таком способе подключения кабель не фиксируется вообще, он просто заправляется внутрь.

Наружное отопление трубопровода

Установка греющего водопроводного кабеля снаружи трубы предполагает его плотное прилегание всем контуром. Перед монтажом на металлический трубопровод, их поверхность нужно очистить от ржавчины, сварочных следов, пыли и прочей грязи, которая может повредить провод. На очищенную трубу укладывается кабель и с помощью пластиковых хомутков или металлизированного скотча через каждые 25-30 см фиксируется.

Если протягивается до двух нитей, то они на небольшом расстоянии прикрепляются параллельно друг другу снизу, то есть в самой замерзающей зоне. Если тянется сразу три и больше нитки, то их нужно расположить таким образом, чтобы снизу было установлено больше проводов, но с соблюдением некоторого расстояния.

Другой вариант наружного подключения - спиральный. Необходимо с большой аккуратностью намотать проводку, без резких движений и множества изгибов. Сделать это можно, постепенно разматывая муфту и одновременно наматывая освободившийся провод на магистраль, или же просто закрепить кабель с провисанием, а уже потом уложить его спиралью и закрепить металлизированным скотчем.

Если трубопровод сделан из пластика, то под проводку предварительно нужно наклеить металлизированную липкую ленту, которая улучшит показатель теплопроводности и повысит и эффективность обогрева. Более тщательного прогрева требуют вентили, фитинги, тройники и другие соединительные элементы. Поэтому при монтаже на каждом соединении лучше сделать несколько изгибов, однако помните про радиус петель.

При этом необходимо дополнительно утеплить трубопровод. Для этого категорически не подходит любая разновидность минеральной ваты, поскольку она во влажной среде утрачивает свои свойства. Стоит отказаться от сжимающихся от тяжести теплоизоляторов, если сверху не использовать жесткий утеплитель.

Скорлупа из пенополистирола в виде фрагментов с разным диаметром – это оптимальное решение, которое демонстрирует высокие теплоизоляционные характеристики: хорошо чувствует себя во влажной среде, не сжимается под тяжестью, надежно защищает.

Мощность и другие характеристики греющего кабеля

Перед покупкой обогревающего кабеля необходимо уточнить длину магистрали, которую планируется утеплить, до какой максимальной температуры промерзает грунт и другие параметры.

Итак, при выборе проводника стоит обратить внимание на такие характеристики:

• есть ли на проводе защитная оплетка, которая сделает проводник более надежным и обеспечит заземление;
• температурный класс;
• разновидность наружной изоляции;
• мощность.

Для канализационной магистрали подойдет электрический кабель с утеплителем из полиолефина, однако для водопровода в земле лучше выбрать изолятор в виде фторопласта. Для монтажа снаружи подойдет фторполимер, защищающий кабель от ультрафиолетового излучения и влажной среды.

Необходимая мощность во многом зависит от места проживания, так как в каждом регионе свои показатели низких температур. Также на выбор мощность влияет сечение трубок, наличие утеплителя, способ прокладки нагревателя. Расход проводки указан в специальной таблице в сопроводительной документации к кабелю с учетом мощности устройства.

Как показывает опыт, при стандартной теплоизоляции трубопровода скорлупой из пенополистерола (30 мм) в областях Средней полосы РФ для прогревания отрезка трубы, длиной 1 метр, изнутри хватает мощности в 10 Вт/м, а снаружи необходим кабель мощностью не менее 17 Вт/м. Если вы живете севернее, то мощность утеплителя должна соответственно увеличиваться.

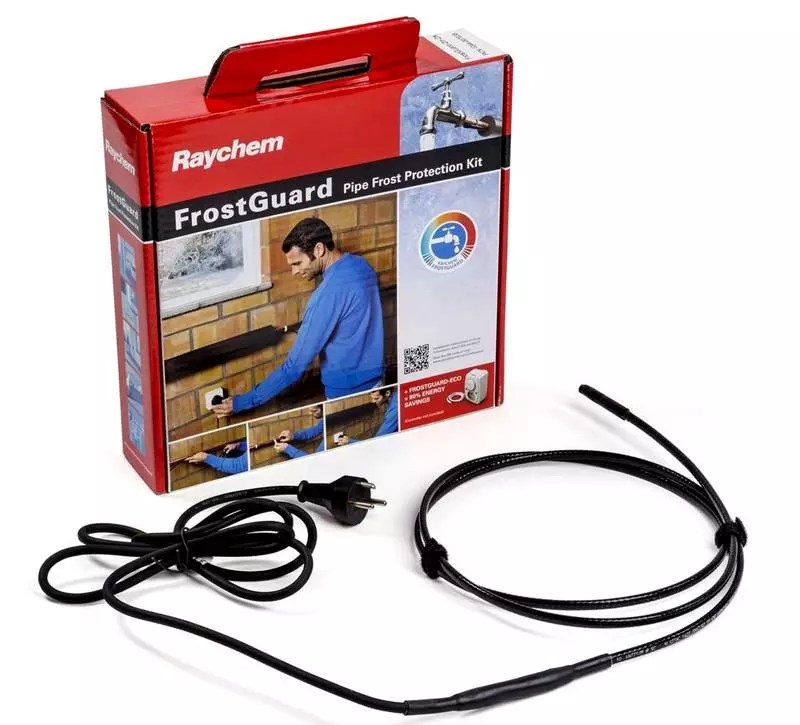

Кабелем для обогрева снаружи труб мы пользуемся для поддержания необходимых температур протекающей в них жидкости и для защиты труб от обледенения. Применяется технология внешнего обогрева труб кабелем повсеместно: и в добывающей промышленности, и в строительстве, и в быту. Укладывается внешний термокабель для трубы одним из способов:

• по одной прямой траектории вдоль;
• монтируется по спирали вокруг трубы (случай, когда температурные нагрузки на трубопровод высокие).

Возможна внешняя прокладка нагревательного электрокабеля на металлических, пластиковых, полиэтиленовых трубах. Во избежание повреждения трубы рекомендуется применять терморегулятор и устанавливать мощность кабеля не более 17 Вт/м. Кабель для обогрева снаружи может быть как резистивного, так и саморегулирующегося типа.

В ассортименте компании «Аварит» представлена линейка нагревательного кабеля для монтажа снаружи труб. Способ монтажа практикуют в тех случаях, когда труба еще не закопана. Внешний обогрев кабелем рекомендуется для инженерных коммуникаций. Когда необходим монтаж греющего кабеля на водопровод внутри трубы , предусмотрены модели с гигиенически безопасным защитным покрытием.

Поможем выбрать кабель для обогрева труб

Как рассчитать необходимое количество греющего кабеля для труб, а также узнать стоимости покупки? Специалисты компании готовы ответить на вопросы, связанные с применение и выбором кабельных систем обогрева, наличия кабеля на складе и сроках поставки.

Мощность кабеля снаружи трубы:

Цены и доставка

Продажа кабеля для наружного монтажа на трубы с доставкой в регионы России. Пункты самовывоза в Москве, Санкт-Петербурге и Оренбурге (цены интернет-магазина).
