Электрические характеристики ламп накаливания. История ламп накаливания. Происхождение и создание лампы накаливания. Занимательное видео, характеризирующее работу трех видов лампочек

Лампа накаливания – это источник искусственного света, который в процессе работы выделяет много тепла. Внутри ее металлическая спираль, чаще всего из тугоплавкого вольфрама. Этот элемент помещен в колбу, которая заполнена инертным газом, реже – вакуумная. Подобное наполнение не дает окисляться металлу. Такие лампы популярны благодаря низкой цене.

Путь создания

История этих ламп длинная и тернистая, не один создатель принял участие в ее творении. Разделить процесс создания можно на такие этапы:

  1. Изобретение Лодыгина. Русский ученый придумал, как засветить угольный стержень в стеклянном сосуде без доступа воздуха. Проблема была в том, что нить стала быстро перегорать. Чуть позже именно он предложил заменить угольный стержень вольфрамовым.
  2. Вклад Томаса Эдисона. Ему удалось создать недорогую и относительно долговечную модель подобной лампы. Он наладил потоковое производство, изготовить лампу можно было в нужных объемах. Почти всю жизнь он совершенствовал лампу, применяя разные материалы для достижения лучшего эффекта.

Со временем лампы начали наполнять инертными газами, что в разы увеличивало срок эксплуатации.

С момента появления она не очень сильно изменилась

Сфера использования

Не так давно лампы накаливания присутствовали в различных сферах жизни, в быту и на предприятиях. Это обуславливается простой их монтажа, эксплуатации и обслуживания. Используются в таких сферах:

  • Общего предназначения для внутреннего и наружного освещения в частных домах, квартирах, офисах.
  • Местного применения – для подсветки рабочих мест.
  • Также есть специальные автомобильные лампы накаливания.
  • Устанавливаются в поездах, на судах, и в самолетах.
  • Миниатюрные ЛН применяются в фонариках, шкалах приборов.
  • Сверхминиатюрные в отдельных медприборах, пультах управления.
  • Также есть коммутационные, маячные, кинопроекционные.

Мнение эксперта

Алексей Бартош

Задать вопрос эксперту

Важно! Во многих сферах сегодня используются экономичные лампы, но все же потребительский интерес применения ЛН не снижается.

Лампы накала обладают такими характеристиками:

  1. Разлет мощностей. Зависит от сферы использования, так для бытовых целей применяются лампы от 25 до 150 Ватт, для других – до 1000 Вт.
  2. Нить накаливается до 2000–2800 градусов.
  3. Напряжение – 220–330 В.
  4. Световая отдача – 9–19 Лм/1Вт.
  5. Размеры цоколя – Е 14, Е 27 и Е 40, что соответствует 14, 27 и 40 мм. Тип цоколя – резьбовой и штифтовой. Последний может быть одно- или двухконтактным.
  6. Ресурс функционирования – 1000 часов при оптимальных условиях.
  7. Выделяют в процессе горения много тепла, имеют чувствительность к частым выключениям.
  8. По цене они самые доступные из предложенных в магазинах ламп.
  9. Средний вес – 15 г.

 Характеристики ламп разной мощности

Принцип действия

Суть работы всех ЛН в использовании принципа нагревания вещества при прохождении сквозь него тока. В этом случае повышается температура нити накала после замыкания электрической цепи. Как результат запускается эффект электромагнитного теплового излучения. Чтобы оно стало видимым для человека, температура нагревания должна превышать 570 ⁰C – это начало красного свечения.

Внутри лампы нить накаливания разогревается до 2000–2800 ⁰С. При разогревании до такой температуры на воздухе вольфрам превращается в оксид – на нем образуется белый налет, поэтому внутрь колбы закачиваются нейтральные газы. На заре развития данной технологи освещения в лампочке создавался вакуум, сейчас это практикуют только для изделий минимальной мощности. При закручивании в патрон цоколя лампы и замыкании цепи запускается процесс накаливания нити, и она дает свет.

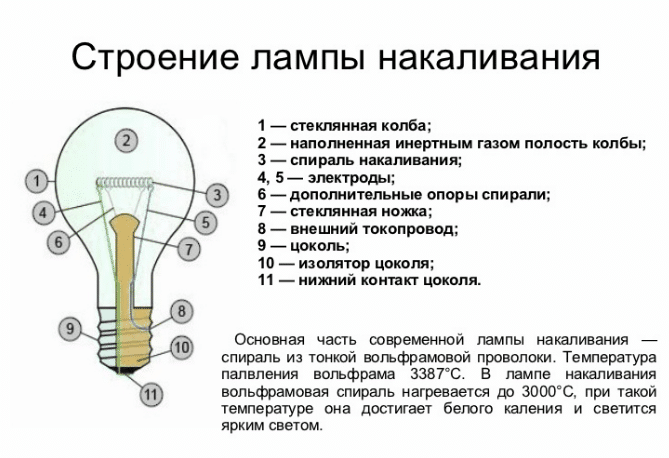

 Конструкция ламп накаливания

Устройство всех ЛН схоже, в них содержаться:

  1. Рабочая часть – нить из вольфрамовой проволоки, свернутая в спираль. Удельное сопротивление этого металла в 3 раза больше, чем у меди. Вольфрам используется, потому что он тугоплавкий и можно максимально уменьшить сечение нити. За счет этого повышается электрическое сопротивление. Питание спираль получает от электродов.
  2. Спираль удерживают элементы из молибдена. Он также тугоплавкий, имеет низкий коэффициент теплового расширения.
  3. Колба из стекла. Внутри ее инертный газ, что не дает сгореть нити накала. Именно поэтому такие лампы не вакуумные, именно газ создает давление внутри колбы.
  4. Электроды соединяются с контактными элементами цоколя с помощью медных проводников.
  5. Цоколь. Такой элемент есть во всех рассматриваемых лампочках, за исключением специальных автомобильных. Резьба на цоколе и его размер могут быть различными.

Цоколь

Самые привычные для нас лампочки с резьбовым цоколем, размеры их стандартизированы. Для моделей, что используются в бытовых условиях, востребованы Е 14, Е 27 и Е 40. Реже используются для таких источников света без резьбы, но они распространены в автомобильном деле.

Интересно! В Америке и Канаде используются другие по причине иного напряжения в сети. Для них привычные размеры резьбы в мм: 12, 17, 26 и 39. При отражении размера цоколя на лампочке перед цифрами стоит так же как и у нас литера Е.


 Цоколи ламп накаливания

Маркировка

Разобраться в маркировке ламп накаливания несложно, основные обозначения, которые можно встретить:

  • Специфика конструкции и свойства. «Б» указывает на аргоновую биспиральную ЛН, «В» – на содержание внутри вакуума, «Г» – на то, что в лампу закачан газ, «БК» – биспиральная криптоновая, «МЛ» – молочный цвет колбы, «МТ» – матовая, «О» – опаловая.
  • О назначении лампочки расскажет вторая часть маркировки. «Ж» – железнодорожная, «КМ» – коммутационная, «СМ» – для самолетов, «А» – для автомобилей, «ПЖ» – лампа высокой мощности для использования в прожекторах.
  • Форму обозначают так: «А» – абажур, «Д» – декоративная, «В» – витая.
  • Первые цифры – это номинальное напряжение.

Коэффициент полезного действия и долговечность

Существенные недостатки таких ламп – это небольшой срок эксплуатации и низкий коэффициент полезного действия. Под КПД подразумевается соотношение мощности и заметного человеку излучения. Как помним, нить разогревается до 2700 К, в этом случае ее КПД около 5%. Вся остальная энергия, которая, кстати, в полном объеме превращается в излучение, припадает на инфракрасный спектр, который невидим для человека. Мы воспринимаем его как тепло.

Теоретические повысить КПД до 20% можно, для этого следует увеличить температуру нити накала до 3400 К, получаемый свет в этом случае будет в 2 раза ярче, правда, срок эксплуатации уменьшается на 95%.

Если мощность снижать, то период эксплуатации ламп накаливания может увеличиваться в 5 и более раз. Уменьшение напряжения при этом снижает КПД, но использовать лампочку получиться в 1000 раз дольше. Этот эффект используется при создании надежного дежурного освещения. Конечно, это возможно, только если нет критических требований к освещенности.

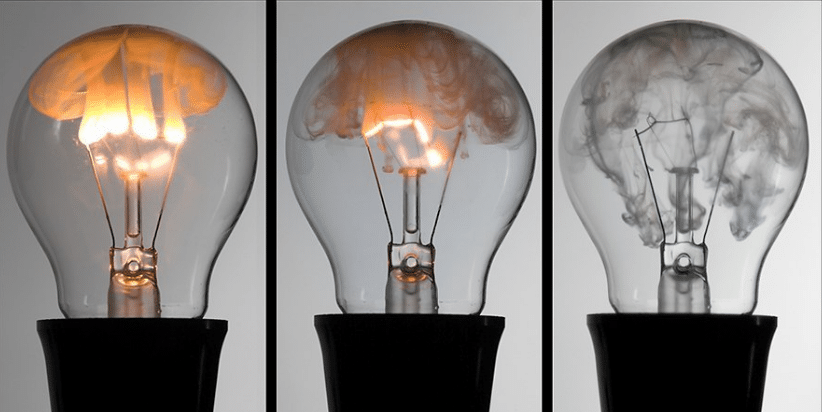

 Процесс перегорания лампы накаливания

Виды ламп и их функциональное назначение

Существует много ламп накаливания, классификация их происходит по функциональному назначению и конструкционным особенностям.

Общего, местного предназначения

Вплоть до 1970 года их называли нормально-осветительными. Эта группа является самой массовой среди обычных ЛН. Ранее успешно использовались как для общего, так и для декоративного освещения дома, в офисах, других учреждениях. На данный момент во многих странах, в том числе в России, их выпуск ограничивается.

Что касается лампочек местного назначения, то они по конструкции такие же, как и общего, но рассчитаны они на пониженное рабочее напряжение. Использоваться могут в ручных переносных светильниках, для освещения станков, верстаков и т. д.

Лампа общего назначения

Декоративные

Основная их особенность – это фигурная колба, размеры ее могут быть очень разными, также как и расположение внутри нити накаливания. Подобные модели сегодня очень востребованы, но выполняют не так роль освещения, как декора, в особенности в винтажных или ретро дизайн-проектах. Внешний вид подобной лампы очень оригинален.


 Варианты исполнения декоративных ламп

Иллюминационные

Колба у них окрашена в разные цвета, в зависимости от целевого использования. Удобны для оснащения иллюминационных установок. Краска в основном наносится на колбу внутри, для этого применяются неорганические пигменты. Значительно реже такие лампы красят снаружи. Мощность их небольшая, варьируется в пределах 10–25 Вт. Необходимый эффект они дают только первое время, далее цвет их меняется, теряет яркость.


 Иллюминационная лампа может быть разной мощности

Сигнальные

Применялись в разных светосигнальных приборах. На данный момент из этой сферы их вытесняют светодиодные лампы.


 Вариант исполнения сигнальной лампы

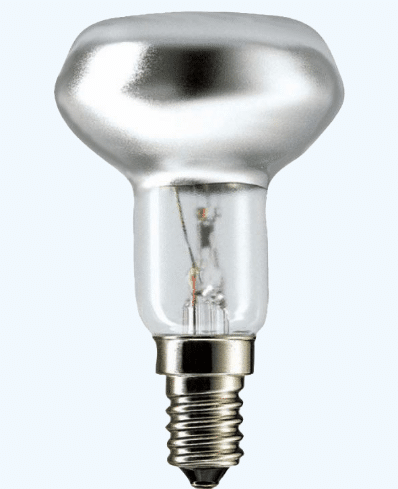

Зеркальные

Колба такой лампы имеет специфическую форму, внутри она покрыта тонким слоем алюминия. За счет этого создается зеркальный эффект, также есть прозрачная часть. Основная задача таких ламп – распределение светового потока с целью сосредоточения в пределах определенной зоны. Удобно их использовать в витринах магазинов, в торговых залах. Именно такие лампы используются для обогрева новорожденных птенцов и других животных.

Зеркальная лампа накаливания

Транспортные

Эта группа очень обширная, используется в разных транспортных средствах, для фар или другой подсветки. Востребованы для:

  • Автомобилей.
  • Мотоциклов.
  • Тракторов.
  • Самолетов и вертолетов.
  • Речных и морских судов.

Такие лампы имеют ряд особенностей, среди них:

  1. Высокая прочность.
  2. Стойкость к воздействию вибрации.
  3. Специальные цоколи, за счет чего удается быстро менять вышедшую из строя лампу.
  4. Они рассчитаны на питание от электрической сети ТС.

 Автомобильные лампы накаливания

Двухнитевые

Это подтип специальной лампы накаливания, которые используются в:

  • Автомобилях. Так, лампы для фар могут иметь 2 нити накала. Одна из них идет на ближний свет, вторая – на дальний. Аналогичная ситуация и для задних фонарей, только тут отдельные нити для габаритов и для стоп-сигналов.
  • Самолетах. В отдельных моделях в посадочно-рулежной фаре.
  • Ж/д светофорах. Тут двухнитевые лампы – это элемент безопасности и подстраховки, если перегорит одна, то вторая сможет продолжать подавать сигнал.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Есть и другие варианты ламп, например, имеющие специальный спектр излучения, нагревательные, проекционные и другие. Но сегодня они активно вытесняются другими типами лампочек.


 Двухнитевая автомобильная лампа накаливания

Преимущества и недостатки

Самые популярные в мире лампы имеют как преимущества, так и много недостатков, особенно с развитием новых технологий освещения. Начать стоит с достоинств, конкретней:

  • Доступная цена. Это самый бюджетный вариант на данный момент. Правда, это касается только стоимости, но не счетов за электроэнергию.
  • Компактные размеры.
  • Практически не страдают от перепадов напряжения в сети.
  • Не требуется время для разогрева.
  • При функционировании на переменном токе мерцания невидимо.
  • Можно использовать электронные диммеры для контроля и экономии потребления электроэнергии.
  • Спектр отлично воспринимается человеческим глазом, тип его непрерывный.
  • Индекс цветопередачи на высоком уровне.
  • Можно использовать в любом температурном режиме, независимо от разновидности.
  • Большой разлет вольтажа, от долей до сотен Вольта.
  • Не требуют специальной утилизации, так как не содержат внутри токсических компонентов. То есть не несут вред людям и другим живым существам.
  • Не нужна дополнительная пускорегулирующая аппаратура, что в сравнении с современными источниками света большой плюс.
  • Во время работы не гудят и не создают радиопомех.
  • Нечувствительность к полярности – она все равно будет работать.
  • Создают минимальный уровень излучения УФ лучей, если сравнивать с другими современными лампочками.

 Основные плюсы и минусы

Покупая в магазине тот или иной светильник, мы в первую очередь должны обращать внимания, на то, какие лампочки к нему подойдут. В комплекте с прибором они отсутствуют, поэтому важно знать те их разновидности, которые представлены сегодня в продаже. Отличаются лампочки формой, размерами, мощностью, а также цоколем, которым они закрепляются в патроне светильника. Через него в лампу поступает электрический ток.

Сами цоколи делают металлическими или керамическими. Внутри них имеются контакты для подачи тока на рабочий элемент лампы. Каждый светильник оборудуется одним или несколькими патронами для крепления ламп. Цоколи приобретаемых лампочек должны по форме и размерам им соответствовать. Поэтому при покупке светильника важно ориентироваться в том, какие виды лампочек и типы цоколей к нему подойдут.

Кроме того, большинство ламп требуется время от времени менять, поскольку они не обладают большой долговечностью. Чтобы сделать оптимальный выбор и не заблудиться во всем их многообразии, важно знать, какие вообще существуют виды ламп и типы цоколей. Кроме цоколя, при покупке лампы нужно учитывать еще потребляемую мощность лампы, напряжение, ее габариты и схему подключения к люстре.

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому — винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения — Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века. Это очень важно для тех, кто увлекается возрождением старинных вещей.

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

  • Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
  • Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
  • Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
  • Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
  • Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
  • Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

  • V – цоколь, имеющий конический конец.
  • U – энергосберегающая люминесцентная.
  • A – автомобильная лампочка.

Виды осветительных лампочек

Речь пойдет о самых часто встречающихся лампах, которые мы обычно используем дома, в офисах и различных производственных помещениях. Можно к ним отнести лампы накаливания, энергосберегающие, галогенные, люминесцентные и светодиодные. Разберем подробнее каждый из названных видов.

Обычная лампа накаливания

Наверное, это самая распространенная лампа, несмотря на то, что ее возраст уже более 150 лет, а за последние 100 лет она практически не претерпела существенных изменений, мы пользуемся ею до сих пор. Все дело в том, что ее производство очень дешево, а конструкция простая. Она представляет собой колбу без воздуха, в которую помещена вольфрамовая нить. Под действием электрического тока она раскаляется до высоких температур и излучает свет. У современных ламп накаливания с вольфрамовой нитью есть одна особенность: при комнатной температуре сопротивление в нити вольфрама очень низкое, примерно, в 15 раз ниже рабочего, что повышает риск ее перегорания при прохождения более сильного тока в момент включения. В первых лампах использовались графитовые нити, сопротивление которых наоборот уменьшалось с ростом температуры. Это давало эффект постепенного увеличения яркости. В тоже время, графитовые нити быстрее вырабатывали свой ресурс.

По своим техническим характеристикам лампы накаливания сильно уступают другим видам ламп. Срок службы обычной лампочки составляет примерно около 1000 часов. Примечательно, что в пожарной части небольшого города Ливермор, что в Калифорнии, есть лампочка, которая непрерывно горит с 1901 г. Это, конечно же, исключение из правил. Кроме короткого срока эксплуатации, лампы накаливания со временем мутнеют из-за образующихся в колбе паров. Это сильно снижает их светимость. Лампы накаливания светят желтым светом, что близко к спектральным характеристикам солнечного света. Практически все лампы накаливания выпускают с цоколями Е14 и Е27. Исключение составляют маленькие лампочки, которые пару десятилетий назад вкручивали в фонарики и елочные гирлянды. Сегодня уже сложно найти патрон под такие лампочки.

Среди ламп такого типа встречаются особые рефлекторные лампы. Их отличительной особенностью является посеребренная внутренняя поверхность колбы. Такие приборы используют для создания луча направленного света, когда необходимо осветить какой-нибудь объект. На полках магазинов встречаются рефлекторные лампы, которые имеют маркировку R50, R63 и R80, где число – это диаметр лампы. Что касается цоколя, то он такой же, как и у простых ламп накаливания. Некоторые лампочки имеют матовое стекло для получения более рассеянного света. Встречаются и разноцветные лампы, применяемые для создания различных световых эффектов.

Галогенная лампа

Такая лампочка может прослужить примерно в четыре раза дольше, чем обычная лампа накаливания. Производители утверждают, что срок ее эксплуатации может составлять около 4000 часов, а так называемый индекс цветопередачи – 100%. По своему устройству такая лампа мало чем отличается от обычной, но в колбу добавлены пары таких веществ, как йод или бром. Это сильно повышает светоотдачу и срок службы. Современные галогенные лампы обладают светоотдачей 20-30 лм/ватт, которая сохраняется на протяжении предусмотренного срока эксплуатации и не теряется со временем, как у обычной лампочки накаливания.

Чаще всего галогенные лампы гораздо меньше обычных по размеру. У них существует множество разнообразных форм, а цоколи бывают: G9, G4, R7S, GU10. Есть даже лампы с галогеном, встроенные в колбу обычной лампочки с цоколем Е27.

Недостаток у галогенных ламп один – это низкочастотный шум при использовании совместно с диммерами, которыми регулируется светимость. Самое широкое применение такой тип ламп нашел в автомобильной промышленности. Современные фары головного света автомобилей оборудуются именно галогенными лампами.

Люминесцентные трубчатые лампы

Эти источники света имеют характерную вытянутую форму в виде трубки различной длины и диаметра. Последний обозначается буквой Т на маркировке. Например, T12 (диаметр 12/8 дюйма=3,8 см). Для таких ламп требуются специальные светильники с пусковым устройством. Оно требуется для того, чтобы создать внутри колбы электромагнитное поле, способное вызвать свечение люминофора под воздействием паров ртути. В таких лампах отсутствуют накаливающиеся части, что в разы увеличивает их экономичность и КПД, так как необходимость в разогреве вещества отпадает и практически вся энергия преобразуется в световой поток. Цоколи у такого типа ламп чаще всего штырьковые и расположены с двух сторон колбы.

Энергосберегающие типы ламп

Этот термин принято использовать в отношении маленьких люминесцентных ламп. Они сегодня приобрели высокую популярность, так как способны сократить энергозатраты очень значительно. Продаются они в любых магазинах, а установить их в обычный патрон с резьбой не проблема, поскольку они снабжены такими же цоколями.

Благодаря современным технологическим разработкам, энергосберегающие лампочки обладают весьма компактными размерами, различными вариациями мощности, большим многообразием форм, но определенно длительным сроком службы и необычайной эффективностью. Однако нужно помнить, что такие осветительные приборы «не любят» слишком частого включения и отключения, а также, как и все люминесцентные лампы, требуют специальных условий утилизации, так как пары ртути, содержащиеся в них очень опасны для человека и окружающей среды. Сегодня имеются энергосберегающие лампы с любыми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.

Их тоже можно назвать «энергосберегающие», но это не главное их преимущество. При значительной экономии электроэнергии, они обладают поистине огромным сроком службы, который может исчисляться десятками тысяч часов и годами. От 25 000 до 100 000 часов прослужит светодиодная лампа, что равняется 3-12 годам непрерывной работы. К тому же светоотдача у них практически стопроцентная. Светодиоды не используют нагрев, поэтому такие лампы совершенно безопасны в пожарном смысле. Большинство светодиодных ламп оборудовано стандартными цоколями, что позволяет использовать их в любых светильниках. Они полностью экологически безопасны, так как не содержат никаких вредных веществ.

Из недостатков следует отметить только очень высокую стоимость. Это, конечно, компенсируется очень долгим сроком эксплуатации. Приобретать же более дешевые светодиодные лампы не рекомендуется, так как за счет экономии на конденсаторах они светят невидимым мерцанием, что в скрытом виде влияет на зрение. Еще одним недостатком можно считать смещенный в сторону синего цвета спектр излучения, что не соответствует естественному солнечному свету. Светодиоды светят достаточно холодным неестественным светом.

Использование энергосберегающих источников освещения позволяет сильно сэкономить на электроэнергии. В тоже время, при их покупке следует быть внимательным к выбору производителя и покупать только известные модели, так как иначе многие достоинства становятся не столь очевидными.

Нередко бывает так, что используемое в быту устройство, имеющее большое значение для всего человечества, ничем не напоминает нам о его создателе. А ведь в наших домах зажглась благодаря усилиям конкретных людей. Их заслуга для человечества неоценима - наши дома наполнились светом и теплом. История представленная ниже, познакомит вас с этим великим изобретением и с именами тех, с кем оно связано.

Что касается последних, можно отметить два имени - Александра Лодыгина и Томаса Эдисона. Хотя заслуга русского ученого была очень велика, пальма первенства принадлежит именно американскому изобретателю. Поэтому мы вкратце расскажем о Лодыгине и подробно остановимся на достижениях Эдисона. Именно с их именами связывается история ламп накаливания. Говорят, что на лампочки у Эдисона ушло огромное количество времени. Ему пришлось провести около 2 тысяч опытов, прежде чем на свет появилась знакомая нам всем конструкция.

Изобретение, сделанное Александром Лодыгиным

История ламп накаливания очень похожа на истории других сделанных в России изобретений. Александр Лодыгин, русский ученый, смог заставить угольный стержень светиться в стеклянном сосуде, откуда был откачан воздух. История создания лампы накаливания начинается в 1872 году, когда ему удалось это сделать. Александр получил патент на электрическую угольную лампу накаливания в 1874 году. Немного позже он предложил заменить вольфрамовым угольный стержень. Вольфрамовая деталь и сейчас используется в лампах накаливания.

Заслуга Томаса Эдисона

Однако именно американский изобретатель, смог создать долговечную, надежную и недорогую модель в 1878 году. Кроме того, ему удалось наладить ее производство. В его первых лампах в роли нити накаливания была обугленная стружка, сделанная из японского бамбука. Вольфрамовые нити, привычные нам, появились значительно позже. Они стали использоваться по инициативе Лодыгина, упоминавшегося выше русского инженера. Не будь его, кто знает, как сложилась бы история ламп накаливания дальнейших лет.

Американский менталитет Эдисона

Существенно отличается от русского. У гражданина США Томаса Эдисона в дело шло все. Интересно, что, размышляя о том, как сделать более прочной телеграфную ленту, этот ученый изобрел вощение бумаги. Затем эта бумага использовалась в виде обертки для конфет. Семь столетий западной истории предшествовали изобретению Эдисона, и не столько развитием технической мысли, сколько постепенно формировавшимся у людей активным отношением к жизни. Многие талантливые ученые упорно шли к этому изобретению. История происхождения лампы накаливания связана, в частности, с именем Фарадея. Он создал фундаментальные труды по физике, без опоры на которые вряд ли было бы осуществимо изобретение Эдисона.

Другие изобретения, сделанные Эдисоном

Томас Эдисон появился на свет в 1847 году в Порт-Херон, небольшом американском городке. В самореализации Томаса сыграло роль то, что молодой изобретатель обладал способностью мгновенно находить инвесторов для своих идей, даже самых дерзких. И они были готовы рискнуть немалыми суммами. Например, еще будучи подростком, Эдисон решил печатать газету в поезде во время движения и затем продавать ее пассажирам. А новости для газеты следовало собирать прямо на остановках. Сразу же нашлись люди, которые ссудили деньги на покупку небольшого печатного станка, а также те, которые пустили Эдисона в багажный вагон с этим станком.

Изобретения до Томаса Эдисона делались либо учеными и были побочным продуктом осуществленных ими открытий, либо практиками, которые совершенствовали то, с чем им приходилось работать. Именно Эдисон сделал изобретательство отдельной профессией. У него было множество идей, и практически каждая из них делалась ростком для последующих, которые требовали дальнейшей разработки. Томас в течение всей своей долгой жизни не заботился о своем личном комфорте. Известно, что, когда он посетил Европу, будучи уже в зените славы, то был разочарован ленью и щеголеватостью европейских изобретателей.

Сложно было найти область, в которой Томас не совершил бы прорыв. Подсчитано, что этот ученый ежегодно делал около 40 крупных открытий. В общей сложности Эдисон получил 1092 патента.

Дух американского капитализма толкал вверх Томаса Эдисона. Ему удалось разбогатеть еще в возрасте 22 лет, когда он придумал котировочный "тиккер" для бостонской биржи. Однако самым важным изобретением Эдисона было именно создание лампы накаливания. Томасу удалось с ее помощью электрифицировать всю Америку, а затем и весь мир.

Строительство электростанции и первые потребители электроэнергии

История создания лампы начинается со строительства небольшой электростанции. Ученый соорудил ее у себя в Менло-Парке. Она должна была обслуживать нужды его лаборатории. Однако получаемой энергии оказалось больше, чем было необходимо. Тогда Эдисон начал продавать излишек соседям-фермерам. Вряд ли эти люди понимали, что стали первыми платными потребителями электроэнергии в мире. Эдисон никогда не стремился стать предпринимателем, однако когда он нуждался для своей работы в чем-либо, он открывал небольшое производство в Менло-Парке, впоследствии разраставшееся до больших размеров и шедшее своим путем развития.

История изменения устройства лампы накаливания

Электрическая лампа накаливания представляет собой источник света, где преобразование в световую энергию электрической происходит из-за накаливания тугоплавкого проводника электрическим током. Световая энергия впервые была получена таким способом при пропускании тока сквозь угольный стержень. Этот стержень был помещен в сосуд, из которого предварительно был откачан воздух. Томас Эдисон в 1879 году создал более-менее долговечную конструкцию с использованием угольной нити. Однако имеется довольно длительная история возникновения лампы накаливания в современном виде. В качестве тела накала в 1898-1908 гг. пытались применять разные металлы (тантал, вольфрам, осмий). Вольфрамовую нить, зигзагообразно расположенную, начали использовать с 1909 года. Лампы накаливания начали наполнять в 1912-13 гг. (криптоном и аргоном), а также азотом. В это же время вольфрамовую нить стали делать в виде спирали.

История развития лампы накаливания далее отмечена ее усовершенствованием путем улучшения световой отдачи. Это осуществлялось с помощью повышения температуры тела накала. Срок службы лампы при этом сохранялся. Заполнение ее инертными высокомолекулярными газами с добавлением галогена привело к уменьшению загрязнения колбы частицами вольфрама, распыляющегося внутри нее. Кроме того, это уменьшило скорость его испарения. Применение тела накала в виде биспирали и триспирали привело к сокращению теплопотерь через газ.

Такова история изобретения лампы накаливания. Наверняка вам интересно будет узнать и о том, что представляют собой различные ее разновидности.

Современные разновидности ламп накаливания

Множество разновидностей электрических ламп состоит из определенных однотипных частей. Они различаются формой и размерами. На металлическом или стеклянном штенгеле внутри колбы закреплено тело накала (то есть сделанная из вольфрама спираль) с помощью держателей, выполненных из молибденовой проволоки. К концам вводов прикреплены концы спирали. Для того чтобы создать вакуумноплотное соединение с лопаткой, выполненной из стекла, средняя часть вводов выполняется из молибдена или платинита. Колба лампы во время вакуумной обработки наполняется инертным газом. Затем штенгель заваривается и образуется носик. Лампа для крепления в патроне и защиты носика снабжается цоколем. Он прикрепляется цоколевочной мастикой к колбе.

Внешний вид ламп

Сегодня существует множество накаливания, которые можно разделить по областям применения (для автомобильных фар, общего назначения и др.), по светотехническим свойствам их колбы или по конструктивной форме (декоративные, зеркальные, с рассеивающим покрытием и др.), а также по форме, которую имеет тело накала (с биспиралью, с плоской спиралью и др.). Что касается габаритов, выделяют крупногабаритные, нормальные, малогабаритные, миниатюрные и сверхминиатюрные. Например, к последним относятся лампы, имеющие длину менее 10 мм, диаметр которых не превышает 6 мм. Что касается крупногабаритных, к ним принадлежат такие, длина которых составляет более 175 мм, а диаметр - не менее 80 мм.

Мощность ламп и срок службы

Современные лампы накаливания могут работать при напряжении от долей единицы до нескольких сотен вольт. Их мощность может составлять десятки киловатт. Если увеличить напряжение на 1 %, световой поток повысится на 4 %. Однако при этом срок службы сократится на 15 %. Если включить лампу на короткий срок на напряжение, которое превышает на 15 % номинальное, она будет выведена из строя. Именно поэтому так часто перепады напряжения вызывают перегорание лампочек. От пяти часов до тысячи и более колеблется срок их службы. Например, на короткое время рассчитаны самолетные фарные лампы, а транспортные могут работать очень долго. В последнем случае их следует устанавливать в местах, которые обеспечивают легкость замены. Сегодня световая отдача ламп зависит от напряжения, конструкции, продолжительности горения и мощности. Она составляет около 10-35 лм/Вт.

Лампы накаливания сегодня

Лампы накаливания по своей световой отдаче, безусловно, проигрывают источникам света, работающим от газа (люминесцентная лампа). Тем не менее они проще в эксплуатации. Для ламп накаливания не требуется сложной арматуры или пусковых устройств. По мощности и напряжению для них практически не существует ограничений. В мире сегодня каждый год производится около 10 млрд ламп. А число их разновидностей превышает 2 тысячи.

Светодиодные лампы

История происхождения лампы уже написана, тогда как история развития этого изобретения еще не завершена. Появляются новые разновидности, которые становятся все более популярными. Речь идет в первую очередь о светодиодных лампах (одна из них представлена на фото выше). Они известны также как энергосберегающие. Эти лампы обладают светоотдачей, превышающей более чем в 10 раз светоотдачу ламп накаливания. Однако у них имеется недостаток - источник питания должен быть низковольтным.

В 1809 году англичанин Деларю строит первую лампу накаливания (с платиновой спиралью). В 1838 году бельгиец Жобар изобретает угольную лампу накаливания. В 1854 году немец Генрих Гёбель разработал первую «современную» лампу - обугленную бамбуковую нить в вакуумированном сосуде. В последующие 5 лет он разработал то, что многие называют первой практичной лампой. В 1860 год английский химик и физик Джозеф Уилсон Суон продемонстрировал первые результаты и получил патент, однако трудности в получении вакуума привели к тому, что лампа Суона работала недолго и неэффективно.

11 июля 1874 года российский инженер Александр Николаевич Лодыгин получил патент за номером 1619 на нитевую лампу. В качестве нити накала он использовал угольный стержень, помещённый в вакуумированный сосуд.

В 1875 году В. Ф. Дидрихсон усовершенствовал лампу Лодыгина, осуществив откачку воздуха из неё и применив в лампе несколько волосков (в случае перегорания одного из них следующий включался автоматически).

Английский изобретатель Джозеф Уилсон Суон получил в 1878 году британский патент на лампу с угольным волокном. В его лампах волокно находилось в разреженной кислородной атмосфере, что позволяло получать очень яркий свет.

Во второй половине 1870-х годов американский изобретатель Томас Эдисон проводит исследовательскую работу, в которой он пробует в качестве нити различные металлы. В 1879 году он патентует лампу с платиновой нитью. В 1880 году он возвращается к угольному волокну и создаёт лампу с временем жизни 40 часов. Одновременно Эдисон изобрёл бытовой поворотный выключатель. Несмотря на столь непродолжительное время жизни, его лампы вытесняют использовавшееся до тех пор газовое освещение.

В 1890-х годах А. Н. Лодыгин изобретает несколько типов ламп с нитями накала из тугоплавких металлов. Лодыгин предложил применять в лампах нити из вольфрама (именно такие применяются во всех современных лампах) и молибдена и закручивать нить накаливания в форме спирали. Он предпринял первые попытки откачивать из ламп воздух, что сохраняло нить от окисления и увеличивало их срок службы во много раз. Первая американская коммерческая лампа с вольфрамовой спиралью впоследствии производилась по патенту Лодыгина. Также им были изготовлены и газонаполненные лампы (с угольной нитью и заполнением азотом).

С конца 1890-х годов появились лампы с нитью накаливания из окиси магния, тория, циркония и иттрия (лампа Нернста) или нить из металлического осмия (лампа Ауэра) и тантала (лампа Больтона и Фейерлейна). В 1904 году венгры д-р Шандор Юст и Франьо Ханаман получили патент за № 34541 на использование в лампах вольфрамовой нити. В Венгрии же были произведены первые такие лампы, вышедшие на рынок через венгерскую фирму Tungsram в 1905 году.В 1906 году Лодыгин продаёт патент на вольфрамовую нить компании General Electric.

В том же 1906 году в США он построил и пустил в ход завод по электрохимическому получению вольфрама, хрома, титана. Из-за высокой стоимости вольфрама патент находит только ограниченное применение.В 1910 году Вильям Дэвид Кулидж изобретает улучшенный метод производства вольфрамовой нити. Впоследствии вольфрамовая нить вытесняет все другие виды нитей.

Остающаяся проблема с быстрым испарением нити в вакууме была решена американским учёным, известным специалистом в области вакуумной техники Ирвингом Ленгмюром, который, работая с 1909 года в фирме «General Electric», ввёл в производство наполнение колбы ламп инертными, точнее тяжёлыми благородными, газами (в частности, аргоном), что существенно увеличило время их работы и повысило светоотдачу.

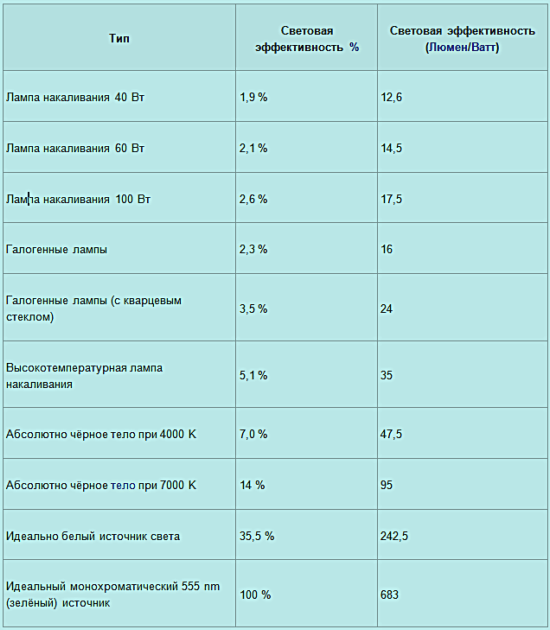

КПД и долговечность

Почти вся подаваемая в лампу энергия превращается в излучение. Потери за счёт теплопроводности и конвекции малы. Для человеческого глаза, однако, доступен только малый диапазон длин волн этого излучения. Основная часть излучения лежит в невидимом инфракрасном диапазоне и воспринимается в виде тепла.

Коэффициент полезного действия ламп накаливания достигает при температуре около 3400 K своего максимального значения 15 %. При практически достижимых температурах в 2700 K (обычная лампа на 60 Вт) КПД составляет 5 %.

С возрастанием температуры КПД лампы накаливания увеличивается, но при этом существенно снижается её долговечность. При температуре нити 2700 K время жизни лампы составляет примерно 1000 часов, при 3400 K всего лишь несколько часов, при увеличении напряжения на 20 % яркость возрастает в два раза. Одновременно с этим время жизни уменьшается на 95 %.

Уменьшение напряжения питания хотя и понижает КПД, но зато увеличивает долговечность. Так, понижение напряжения в два раза (при последовательном включении) уменьшает КПД примерно в 4-5 раз, но зато увеличивает время жизни почти в тысячу раз. Этим эффектом часто пользуются, когда необходимо обеспечить надёжное дежурное освещение без особых требований к яркости, например на лестничных площадках. Часто для этого при питании переменным током лампу подключают последовательно с диодом, благодаря чему ток в лампу идет только в течение половины периода.

Так как стоимость потребленной лампой накаливания за время службы электроэнергии в десятки раз превышает стоимость самой лампы, существует оптимальное напряжение, при котором стоимость светового потока минимальна. Оптимальное напряжение несколько выше номинального, поэтому способы повышения долговечности путем понижения напряжения питания с экономической точки зрения абсолютно убыточны.

Ограниченность времени жизни лампы накаливания обусловлена в меньшей степени испарением материала нити во время работы и в большей степени возникающими в нити неоднородностями. Неравномерное испарение материала нити приводит к возникновению истончённых участков с повышенным электрическим сопротивлением, что ведёт к ещё большему нагреву и испарению материала в таких местах. Когда одно из этих сужений истончается настолько, что материал нити в этом месте плавится или полностью испаряется, ток прерывается и лампа выходит из строя.

Наибольший износ нити накала происходит при резкой подаче напряжения на лампу, поэтому значительно увеличить срок её службы можно, используя разного рода устройства плавного запуска.

Вольфрамовая нить накаливания имеет в холодном состоянии удельное сопротивление, которое всего в 2 раза выше, чем сопротивление алюминия. При перегорании лампы часто бывает, что сгорают медные проводки, соединяющие контакты цоколя с держателями спирали. Так, обычная лампа на 60 Вт в момент включения потребляет свыше 700 Вт, а 100-ваттная - более киловатта. По мере прогрева спирали её сопротивление возрастает, а мощность падает до номинальной.

Для сглаживания пиковой мощности могут использоваться терморезисторы с сильно падающим сопротивлением по мере прогрева, реактивный балласт в виде ёмкости или индуктивности, диммеры (автоматические или ручные). Напряжение на лампе растет по мере прогрева спирали и может использоваться для шунтирования балласта автоматикой. Без отключения балласта лампа может потерять от 5 до 20 % мощности, что тоже может быть выгодно для увеличения ресурса.

Низковольтные лампы накаливания при той же мощности имеют больший ресурс и светоотдачу благодаря большему сечению тела накаливания. Поэтому в многоламповых светильниках (люстрах) целесообразно применение последовательного включения ламп на меньшее напряжение вместо параллельного включения ламп на напряжение сети. Например, вместо параллельно включенных шести ламп 220В 60Вт применить шесть последовательно включенных ламп 36 В 60Вт, то есть заменить шесть тонких спиралей одной толстой.

Разновидности ламп

Лампы накаливания делятся на (расположены по порядку возрастания эффективности):

  • вакуумные (самые простые);
  • аргоновые (азот-аргоновые);
  • криптоновые (примерно +10% яркости от аргоновых);
  • ксеноновые (в 2 раза ярче аргоновых);
  • галогенные (наполнитель I или Br, в 2,5 раза ярче аргоновых, большой срок службы, не любят недокала, так как не работает галогенный цикл);
  • галогенные с двумя колбами (более эффективный галогенный цикл за счет лучшего нагрева внутренней колбы);
  • ксенон-галогенные (наполнитель Xe + I или Br, наиболее эффективный наполнитель, до 3х раз ярче аргоновых);
  • ксенон-галогенные с отражателем ИК излучения (так как большая часть излучения лампы приходится на ИК диапазон, то отражение ИК излучения внутрь лампы заметно повышает КПД, производятся для охотничьих фонарей);
  • накаливания с покрытием, преобразующим ИК излучение в видимый диапазон. Ведутся разработки ламп с высокотемпературным люминофором, который при нагреве излучает видимый спектр.

Что такое лампа накаливания? Электрическая лампа накаливания это источник света, являющийся очень важным предметом в жизни человека. С помощью нее миллионы людей могут заниматься делами независимо от времени суток. В то же время прибор очень прост в исполнении: свет испускается специальной нитью накала внутри стеклянного сосуда, из которого откачан воздух, а в ряде случаев заменен на специальный газ. Нить накала выполнена из проводника с высокой температурой плавления, что делает возможным нагрев с помощью тока до видимого свечения.

Лампа накаливания общего назначения (230 В, 60 Вт, 720 лм, цоколь E27, габаритная высота ок. 110 мм

Как работает лампа накаливания

Метод работы данного устройства так же прост, как и исполнение. Под воздействием электричества, пропускаемого сквозь тугоплавкий проводник, последний разогревается до большой температуры. Температура нагрева определяется подводимым к лампочке напряжением.

Следуя закону Планка нагретый проводник генерирует электромагнитное излучение. По формуле при смене температуры меняется и максимум излучения. Чем больше нагрев, тем короче длина волны испускаемого света. Другими словами, от величины температуры проводника накала в лампочке зависит цвет свечения. Длина волны видного спектра достигается при нескольких тысячах градусов по Кельвину. К слову, температура Солнца около 5000 Кельвин. Лампа с такой цветовой температурой будет светить дневным нейтральным светом. При уменьшении нагрева проводника излучение станет желтеть, затем краснеть.

В лампочке только доля энергии переходит в видный свет, остальная же преобразуется в тепло. Причем только часть светового излучения видна человеку, остальное же излучение является инфракрасным. Отсюда возникает потребность повышения температуры излучающего проводника, чтобы видимого света стало больше, а инфракрасного излучения – меньше (другими словами, увеличение КПД лампы накаливания). Но максимальная температура проводника накаливания ограничена характеристиками проводника, что не позволяет разогреть ее до 5770 Кельвин.

Проводник из любого вещества при этом будет расплавляться, деформироваться или перестанет проводить ток. В настоящее время лампочки оснащаются вольфрамовыми нитями накаливания, выдерживающими 3410 градусов по Цельсию.
Одним из главных свойств лампы накаливания является температура свечения. Чаще всего она составляет от 2200 до 3000 Кельвин, что позволяет испускать только желтый свет, а не дневной белый.
Следует заметить, что на воздухе проводник из вольфрама при такой температуре сразу перейдет в оксид, во избежание чего нужно предотвратить контакт с кислородом. Для этого из колбы лампочки выкачивается воздух, чего хватает для создания 25-ваттных ламп. Более мощные лампочки содержат внутри себя инертный газ под давлением, что позволяет вольфраму служить дольше. Данная технология позволяет немного повысить температуру свечения лампы и приблизиться к дневному свету.

Устройство лампочки накаливания

Электрические лампочки немного различаются по конструкции, но к основным составляющим относятся нить излучающего проводника, стеклянный сосуд и выводы. У ламп специального назначения может не иметься цоколь, присутствовать иные держатели излучающего проводника, еще одна колба. В некоторых лампах накаливания также имеется предохранитель из ферроникеля, стоящий в разрыве одного из выводов.

Размещается предохранитель преимущественно в ножке. Благодаря ему колба не разрушается при обрыве излучающего проводника. При обрыве нити лампы появляется электрическая дуга, плавящая останки проводника. Расплавленное вещество проводника, попадая на стеклянную колбу, способно ее разрушить и спровоцировать возгорание. Предохранитель же разрушается от большого тока электрической дуги и прекращает плавление нити накала. Но ставить такие предохранители не стали ввиду малой эффективности.

Конструкция лампы накаливания: 1 - колба; 2 - полость колбы (вакуумированная или наполненная газом); 3 - тело накала; 4, 5 - электроды (токовые вводы); 6 - крючки-держатели тела накала; 7 - ножка лампы; 8 - внешнее звено токоввода, предохранитель; 9 - корпус цоколя; 10 - изолятор цоколя (стекло); 11 - контакт донышка цоколя.

Колба

Стеклянная колба лампы накаливания защищает излучающий проводник от окисления и разрушения. Размер колбы зависит от скорости осаждения материала проводника.

Газовая среда

Первые электрические лампочки выпускались с вакуумной колбой, в наше время так изготовлены только маломощные приборы. Лампы помощнее выпускаются наполненными инертным газом. От величины газовой молярной массы зависит излучение тепла проводником накаливания. Чаще всего в колбах находится смесь газов аргона и азота, но может быть и просто аргон, а также криптон и даже ксенон.

Молярные массы газов:

  • N2 - 28,0134 г/моль;
  • Ar: 39,948 г/моль;
  • Kr - 83,798 г/моль;
  • Xe - 131,293 г/моль;

Отдельно стоит рассмотреть галогенные лампы. В их сосуды закачиваются галогены. Вещество проводника накаливания испаряется и вступает в реакцию с галогенами. Получившиеся соединения при большой температуре вновь разлагаются и вещество возвращается на излучающий проводник. Это свойство позволяет увеличить температуру проводника, вследствие чего возрастает КПД и длительность работы лампы. Помимо этого, использование галогенов позволяет уменьшить размер колбы. Из минусов стоит отметить маленькое сопротивление проводника накала на старте.

Нить накала

Формы излучающего проводника бывают разные, в зависимости от специфики лампочки. Чаще всего в лампочках используется нить круглого сечения, но иногда может встретиться и ленточный проводник.
Первые лампочки выпускались даже с углем, нагревающимся до 3559 градусов по Цельсию. Современные лампочки комплектуются вольфрамовым проводником, иногда – осмиево-фольфрамовым. Вид спирали неслучаен – он существенно снижает габариты проводника накала. Существуют биспирали и триспирали, полученные методом повторного закручивания. Данные типы проводника делают возможным увеличение КПД лампы накаливания за счет уменьшения теплоизлучения.

Свойства лампочки накаливания

Лампочки выпускаются для различных целей и мест установок, чем обусловлено их различие по напряжению цепи. Величина силы тока высчитывается по закону известного Ома (напряжение делим на сопротивление), а мощность с помощью несложной формулы: напряжение умножаем на ток или напряжение в квадрате делим на сопротивление. Для изготовления лампочки накаливания нужной мощности подбирается провод с необходимым сопротивлением. Обычно используется проводник толщиной 40-50 мкм.
При старте, то есть включении лампочки в сеть, происходит бросок тока (на порядок больше номинального). Это получается за счет низкой температуры нити накала. Ведь при комнатной температуре проводник имеет небольшое сопротивление. Ток снижается до номинального только при нагреве нити накала за счет увеличения сопротивления проводника. Что касается первых угольных ламп, то там было наоборот: холодная лампочка имела большее сопротивление, чем горячая.

Цоколь

Цоколь лампы накаливания имеет стандартизированные форму и размер. Благодаря этому возможна замена лампочки в люстре или другом приборе без проблем. Наиболее популярны цоколи лампочек с резьбой, имеющие маркировки E14, E27, E40. Цифры после буквы «Е» обозначает внешний диаметр цоколя. Существуют и цоколи лампочек без резьбы, удерживаемые в патроне силой трения или другими приспособлениями. Лампочки с цоколями Е14 чаще требуются при замене старых в люстрах или торшерах. Цоколь Е27 используется повсеместно – в патронах, люстрах, специальных приборах.
Обратите внимание, что в Америке напряжение цепи 110 вольт, поэтому они пользуются цоколями, отличными от европейских. В американских магазинах найдутся лампочки с цоколями Е12, Е17, Е26 и Е39. Сделано это затем, чтобы случайно не спутать европейскую лампочку, рассчитанную на 220 вольт и американскую на 110 вольт.

Коэффициент полезного действия

Энергия, подводимая к лампочке накаливания тратится не только на производство видного спектра света. Часть энергии тратится на испускание света, часть превращается в тепло, но самая большая доля тратится на инфракрасный свет, недоступный человеческому глазу. При температуре проводника накаливания 3350 Кельвин КПД лампочки всего 15%. А стандартная 60-ваттная лампа с температурой свечения 2700 Кельвин имеет КПД около 5%.
Естественно, КПД лампы накаливания прямо зависит от степени нагрева излучающего проводника, но при более сильном нагреве нить не прослужит долго. При температуре проводника в 2700К лампочка будет светить около 1000 часов, а при нагреве до 3400К срок службы сокращается до нескольких часов. При поднятии напряжения питания лампы на 20% сила свечения увеличится примерно до 2 раз, а срок работы уменьшится аж до 95%.
Для повышения срока работы лампочки следует понизить напряжение питания, но с этим понизится и КПД прибора. При последовательном подключении лампочки накаливания будут работать до 1000 раз дольше, но их КПД окажется в 4-5 раз меньше. В некоторых случаях такой подход имеет смысл, к примеру, на лестничных пролетах. Большая яркость там не обязательна, а вот срок службы лампочек должен быть немалым.
Для достижения данной цели последовательно с лампочкой нужно включить диод. Полупроводниковый элемент позволит отсечь ток половины периода, протекающий по лампе. В результате мощность снижается наполовину, а за ней и напряжение снижается примерно в 1,5 раза.
Однако, такой способ подключения лампы накаливания невыгоден со стороны экономики. Ведь такая цепь будет потреблять больше электроэнергии, что делает выгоднее замену сгоревшей лампочки новой, нежели потраченные киловатт-часы на продление жизни старой. Поэтому для запитки лампочек накаливания подается напряжение, немного побольше номинального, что позволяет экономить электроэнергию.

Сколько служит лампа накаливания

Длительность эксплуатации лампы снижается многими факторами, например, испарением вещества с поверхности проводника или дефектами проводника накала. При разном испарении материала проводника появляются участки нити с большим сопротивлением, обуславливающим перегрев и еще интенсивнее испарение вещества. Нить накала под действием такого фактора истончается и местно целиком испаряется, чем обуславливается сгорание лампы.
Сильнее всего проводник накала изнашивается при запуске из-за броска тока. Во избежание этого применяются приборы плавного запуска лампы.
Вольфрам характеризуется удельным сопротивлением вещества в 2 раза большим, чем, например, алюминий. При подсоединении лампы в сеть ток, протекающий по ней, на порядок больше номинального. Броски тока и являются причиной перегорания лампочек накаливания. Для защиты цепи от бросков тока в лампочках иногда стоит предохранитель.

При внимательном рассмотрении электрической лампочки плавкий предохранитель виден более тонким проводником, идущим к цоколю. При включении в сеть обычной электрической 60-ваттной лампочки мощность нити накала может достигать 700 ватт и выше, а при включении 100-ваттной – более 1 киловатта. При нагреве излучающий проводник увеличивает сопротивление и мощность уменьшается до нормы.

Чтобы обеспечить плавный запуск лампы накаливания, можно воспользоваться терморезистором. Коэффициент температурного сопротивления такого резистора должен быть отрицателен. При включении в цепь терморезистор холодный и обладает большим сопротивлением, поэтому лампочка не получит полное напряжение до прогрева данного элемента. Это только основы, тема плавного подлючения лампочек накаливания огромная и требует более глубокого изучения.

Тип Относительная световая отдача % Световая отдача (Люмен/Ватт)
Лампа накаливания 40 Вт 1,9 % 12,6
Лампа накаливания 60 Вт 2,1 % 14,5
Лампа накаливания 100 Вт 2,6 % 17,5
Галогенные лампы 2,3 % 16
Галогенные лампы (с кварцевым стеклом) 3,5 % 24
Высокотемпературная лампа накаливания 5,1 % 35
Абсолютно чёрное тело при 4000 K 7,0 % 47,5
Абсолютно чёрное тело при 7000 K 14 % 95
Идеально белый источник света 35,5 % 242,5
Источник монохроматического зелёного света с длиной волны 555 нм 100 % 683

Благодаря таблице, которая приведена ниже, можно приблизительно узнать соотношение мощности и светового потока для обычной лампочки «груши» (цоколь E27, 220 В).

Мощность (Вт) Световой поток (лм) Световая отдача (лм/Вт)
200 3100 15,5
150 2200 14,6
100 1200 13,6
75 940 12,5
60 720 12
40 420 10,5
25 230 9,2
15 90 6

Какие бывают лампочки накаливания

Как упоминалось выше, из сосуда лампы накаливания откачан воздух. В некоторых случаях (например, при маленькой мощности) колбу так и оставляют вакуумной. Но гораздо чаще лампа наполнена специальным газом, который продляет длительность работы нити накаливания и улучшает светоотдачу проводника.
По типу заполнения сосуда лампочки делят на несколько видов:
Вакуумные (все первые лампочки и маломощные современные)
Аргоновые (в ряде случаев заполняются смесью аргон+азот)
Криптоновые (данный тип лампочек на 10% сильнее светит, чем вышеупомянутые лампы с газом аргоном)
Ксеноновые (в таком исполнении лампы светят уже в 2 раза сильнее, чем лампы с аргоном)
Галогеновые (в сосуды таких лампочек помещают йод, возможно, бром, позволяющие светить аж в 2,5 раза сильнее все тех же аргоновых. Данный тип лампочек является долговечным, но требует хорошего накала нити для работы цикла галогенов)
Ксенон-галогенные (такие лампы наполняют смесью ксенона с йодом или бромом, считающимся лучшим газом для лампочек, потому что светит такой источник в 3 раза ярче стандартной аргоновой лампы)
Ксенон-галогеновые с ИК отражателем (огромная доля свечения лампочек накаливания находится в ИК секторе. Отражая его обратно, можно существенно увеличить КПД лампы)
Лампы с проводником накаливания с преобразователем ИК излучения (на стекло колбы наносится спецлюминофор, излучающий при разогреве видный свет)

Плюсы и минусы ламп накаливания

Как и у прочих электроприборов, у лампочек существует масса плюсов с минусами. Именно поэтому часть людей пользуются данными источниками света, а другая часть сделала выбор в пользу более современных осветительных приборов.

Плюсы:

Хорошая цветопередача;
Масштабное налаженное производство;
Низкая стоимость изделия;
Небольшие размеры;
Простота исполнения без лишних узлов;
Стойкость к радиации;
Имеет только активное сопротивление;
Мгновенный пуск и перезапуск;
Стойкость к перепадам напряжения и сбоям в сети;
В составе нет химически вредных веществ;
Работа как от переменного, так и от постоянного тока;
Отсутствие полярности входов;
Возможно производство под любое напряжение;
Не мерцает от переменного тока;
Не гудит от переменного тока;
Полный световой спектр;
Привычный и удобный цвет свечения;
Стойкость к импульсам электромагнитного поля;
Возможно подключение регулировки яркости;
Свечение при заниженных и завышенных температурах, стойкость к образованию конденсата.

Минусы:

  • Заниженный световой поток;
    Короткая длительность работы;
    Чувствительность к дрожанию и ударам;
    Большой скачок тока при пуске (на порядок выше номинального);
    При разрыве проводника накала возможно разрушение колбы;
    Срок работы и поток света зависит от напряжения;
    Пожароопасность (полчаса свечения лампы накаливания разогревает ее стекло в зависимости от величины мощности: 25вт до 100 градусов по Цельсию, 40вт до 145 градусов, 100вт до 290 градусов, 200вт до 330 градусов. При контакте с тканью нагрев становится более интенсивным. 60- ваттная лампочка может, например, поджечь солому через час работы.);
    Необходимость термостойких патронов и крепежей лампы;
    Маленький КПД лампы накаливания(соотношение силы видимого излучения к объему потребляемой электроэнергии);
    Несомненно, главным плюсом лампы накаливания становится ее низкая стоимость. С распространением люминесцентных и, тем более, светодиодных лампочек ее популярность существенно снизилась.

Вот Вы и узнали что такое лампа накаливания, а знаете ли Вы как они создаются? Нет? Тогда вот вам ознакомительное видео

И помните лампочка, засунутая в рот, назад не вылезет, поэтому не стоит этого делать. 🙂
