Что значит шрапнель. Артиллерийский снаряд типа шрапнель. Примеры употребления слова шрапнель в литературе

23.06.2020

Шрапнель - вид взрывчатого артиллерийского снаряда, предназначенный для поражения живой силы противника. Назван в честь Генри Шрэпнела (англ. Henry Shrapnel) (1761-1842) - офицера Британской армии, который создал первый снаряд такого вида.
Отличительной особенностью шрапнельного снаряда являются 2 конструктивных решения:

Наличие в снаряде готовых поражающих элементов и заряда взрывчатого вещества для подрыва снаряда.

Наличие в снаряде технических приспособлений, обеспечивающих подрыв снаряда только после того, как он пролетит некоторое расстояние.

Предыстория снаряда

Ещё в XVI веке при применении артиллерии возникал вопрос об эффективности действий артиллерии против пехоты и кавалерии противника. Применение против живой силы ядер было низкоэффективным, потому что ядро может поразить только одного человека, а убойная сила ядра является явно избыточной для выведения его из строя. На самом деле пехота, вооруженная пиками, воевала в плотных строях, наиболее эффективных для рукопашного боя. Мушкетёры также строились в несколько рядов для применения приёма «караколь». При попадании в такой строй пушечное ядро поражало обычно нескольких человек, стоявших друг за другом. Однако развитие ручного огнестрельного оружия, увеличение его скорострельности, меткости и дальности стрельбы позволило отказаться от пик, вооружить всю пехоту ружьями со штыками и ввести линейные построения. Пехота, построенная не в колонну, а в линию, несла существенно меньшие потери от пушечных ядер.
Для поражения живой силы с помощью артиллерии стали применять картечь - металлические шарообразные пули, насыпанные в ствол орудия вместе с пороховым зарядом. Однако применение картечи было неудобным из-за способа заряжания.
Несколько улучшило ситуацию внедрение картечного снаряда. Такой снаряд представлял собой цилиндрическую коробку из картона или тонкого металла, в которую были сложены пули в нужном количестве. Перед выстрелом такой снаряд загружался в ствол орудия. В момент выстрела происходило разрушение корпуса снаряда, после чего пули вылетали из ствола и поражали противника. Такой снаряд был более удобен в применении, но картечь всё равно оставалась низкоэффективной. Выпущенные таким образом пули быстро теряли убойную силу и уже на расстояниях порядка 400-500 метров не способны были поразить противника.

Картечная граната Генри Шрэпнела

Новый вид снаряда для поражения живой силы изобрел Генри Шрэпнел. Картечная граната конструкции Генри Шрэпнела представляла собой прочную полую сферу, внутри которой находились пули и заряд пороха. Отличительной особенностью гранаты являлось наличие в корпусе отверстия, в которое вставлялась запальная трубка, изготовленная из дерева и содержащая некоторое количество пороха. Эта трубка служила одновременно запалом и замедлителем. При выстреле ещё при нахождении снаряда в канале ствола воспламенялся порох в запальной трубке. При полете снаряда происходило постепенное сгорание пороха в запальной трубке. Когда этот порох выгорал полностью, огонь переходил на пороховой заряд, находящийся в самой гранате, что приводило к взрыву снаряда. В результате взрыва корпус гранаты разрушался на осколки, которые вместе с пулями разлетались в стороны и поражали противника.

Важной особенностью конструкции было то, что длину запальной трубки можно было изменять непосредственно перед выстрелом. Таким образом можно было с определённой точностью добиться подрыва снаряда в желаемом месте.

К моменту изобретения своей гранаты Генри Шрэпнел состоял на военной службе в звании капитана (из-за чего в источниках он часто упоминается как «капитан Шрэпнел») в течение 8 лет. В 1803 году гранаты конструкции Шрэпнела были приняты на вооружение британской армии. Они довольно быстро продемонстрировали свою эффективность против пехоты и кавалерии. За свое изобретение Генри Шрэпнел был достойно вознагражден: уже 1 ноября 1803 года он получил звание майора, затем 20 июля 1804 года он был произведен в звание подполковника, в 1814 году ему было назначено денежное содержание от британского правительства в размере 1200 фунтов в год, впоследствии он был произведен в генералы.

Диафрагменная шрапнель

В 1871 году русский артиллерист В. Н. Шкларевич разработал для только что появившихся нарезных орудий диафрагменную шрапнель с донной камерой и центральной трубкой. Снаряд Шкларевича представлял собой цилиндрический корпус, разделенный картонной перегородкой (диафрагмой) на 2 отсека. В донном отсеке находился заряд взрывчатого вещества. В другом отсеке находились шарообразные пули. По оси снаряда проходила трубка, заполненная медленно горящим пиротехническим составом. На передний конец ствола надевалась головка с капсюлем. В момент выстрела происходит взрыв капсюля и воспламенение состава в продольной трубке. Во время полета снаряда огонь по центральной трубке постепенно передается к донному пороховому заряду. Воспламенение этого заряда приводит к его взрыву. Этот взрыв толкает вперед по ходу снаряда диафрагму и находящиеся за ней пули, что приводит к отрыву головки и вылету пуль из снаряда.
Такое устройство снаряда позволило применять его в нарезной артиллерии конца XIX века. Кроме того, у него было важное достоинство: при подрыве снаряда пули разлетались не равномерно во все стороны (как у сферической гранаты Шрэпнела), а направленно вдоль оси полета снаряда с отклонением от неё в сторону. Это повысило боевую эффективность снаряда.
Вместе с тем, такая конструкция содержала в себе существенный недостаток: время горения заряда замедлителя было постоянным. То есть снаряд был рассчитан на стрельбу на заранее определённую дистанцию и был мало эффективен при стрельбе на другие дистанции. Этот недостаток был устранен в 1873 году, когда была разработана трубка дистанционного подрыва снаряда с поворотным кольцом. Отличие конструкции состояло в том, что путь огня от капсюля до взрывного заряда состоял из 3 частей, одним из которых была (как и в старой конструкции) центральная трубка, а два других представляли собой каналы с аналогичным пиротехническим составом, находящиеся в поворотных кольцах. За счёт поворота этих колец можно было отрегулировать общее количество пиротехнического состава, которое сгорит во время полета снаряда, и таким образом обеспечить подрыв снаряда на заданной дистанции стрельбы. В разговорной речи артиллеристов использовались термины: снаряд установлен (поставлен) «на картечь», если дистанционная трубка установлена на минимальное время горения, и «на шрапнель» если подрыв снаряда должен произойти на значительном удалении от орудия. Как правило, деления на кольцах дистанционной трубки совпадали с делениями на прицеле орудия. Поэтому командиру орудийного расчета, для того, чтобы заставить снаряд разорваться в нужном месте, достаточно было скомандовать одинаковую установку трубки и прицела. Например: прицел 100; трубка 100. Помимо упомянутых положений дистанционной трубки существовало еще положение поворотных колец «на удар». В этом положении путь огня от капсюля до взрывного заряда прерывался вовсе. Подрыв основного взрывного заряда снаряда происходил в момент попадания снаряда в препятствие.

История боевого применения шрапнельных снарядов

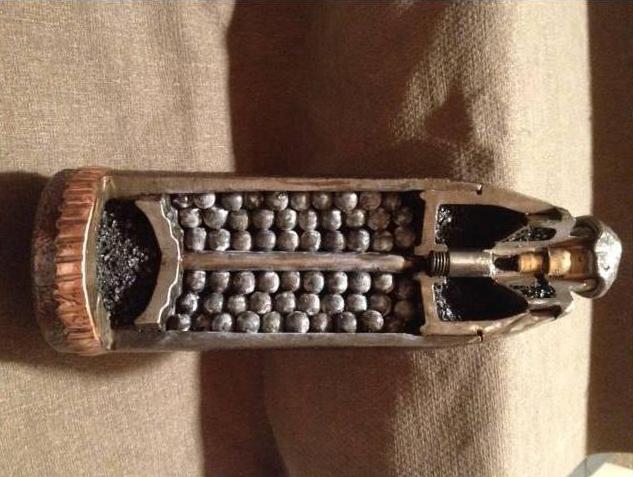

Русский 48-линейный (122-мм) шрапнельный снаряд

Шрапнельные артиллерийские снаряды активно использовались с момента изобретения и до Первой мировой войны. Причем для полевой и горной артиллерии калибра 76 мм они составляли подавляющее большинство снарядов. Также шрапнельные снаряды использовались и в артиллерии более крупного калибра. К 1914 году были выявлены существенные недостатки шрапнельных снарядов, но снаряды продолжали использоваться.

Наиболее значительным по эффективности случаем применения шрапнельных снарядов считается бой, который произошёл 7 августа 1914 года между армиями Франции и Германии. Командир 6-й батареи 42 полка французской армии капитан Ломбаль во время боя обнаружил на удалении 5000 метров от своих позиций немецкие войска, выходящие из леса. Капитан приказал открыть огонь из 75-мм орудий шрапнельными снарядами по этому скоплению войск. 4 орудия сделали по 4 выстрела каждое. В результате этого обстрела 21-й прусский драгунский полк, который перестраивался в этот момент из походной колонны в боевой порядок, потерял убитыми около 700 человек и примерно столько же лошадей и перестал существовать как боевая единица.

Однако уже в среднем периоде войны, характеризуемом переходом к массовому применению артиллерии и позиционным боевым действиям и ухудшением квалификации офицерского артиллерийского состава стали выявляться крупные недостатки шрапнели:
малое убойное действие низкоскоростных сферических пуль шрапнели;
полное бессилие шрапнели при настильных траекториях против живой силы, находящейся в окопах и ходах сообщения, и при любых траекториях - против живой силы в блиндажах и капонирах;
малая эффективность стрельбы шрапнелью (большое количество высотных разрывов и так называемых «клевков») слабообученным офицерским персоналом, в большом количестве пришедшим из резерва;
дороговизна и сложность шрапнели в массовом производстве.

Поэтому в ходе Первой мировой войны шрапнель стала быстро вытесняться гранатой с взрывателем мгновенного (осколочного) действия, не имеющей этих недостатков и обладающей к тому же сильным психологическим воздействием.
Несмотря на всё, снаряды данного типа продолжали производить и использовать даже не по прямому назначению. Например из-за того, что кумулятивные снаряды (имевшие большую бронепробиваемость, чем у бронебойных) появились в боекомплекте полковых орудий Красной армии только с 1943 года, до этого времени при борьбе с танками Вермахта использовалась чаще всего шрапнель, поставленная «на удар».

Шрапнельные противопехотные мины

Противопехотные мины, внутреннее устройство которых сходно со шрапнельным снарядом, разрабатывались в Германии. Во времена первой мировой войны была разработана Schrapnell-Mine, управляемая по электрическому проводу. Позднее на ее основе была разработана и в 1936 году принята на вооружение мина Sprengmine 35. Мина могла применяться со взрывателями нажимного или натяжного действия, а также с электродетонаторами. При срабатывании взрывателя сначала воспламенялся пороховой замедлитель, который выгорал примерно за 4–4,5 секунды. После этого огонь переходил на вышибной заряд, взрыв которого подбрасывал боевой блок мины на высоту порядка 1 метра. Внутри боевого блока также были трубки-замедлители с порохом, по которым огонь передавался на основной заряд. После выгорания пороха в замедлителях (хотя бы в 1 трубке) происходил взрыв основного заряда. Этот взрыв приводил к разрушению корпуса боевого блока и разбросу осколков корпуса и находившихся внутри блока стальных шариков (365 штук). Разлетающиеся осколки и шарики были способны поразить живую силу на расстоянии до 15–20 метров от места установки мины. Из-за особенности применения эта мина получила в Советской армии прозвище «мина-лягушка», а в армиях Великобритании и США - «прыгающая Бетти». Впоследствии мины такого типа были разработаны и приняты на вооружение и в других странах (советские ОЗМ-3, ОЗМ-4, ОЗМ-72, американская M16 APM, итальянская «Valmara 69» и т.п.

Развитие идеи

Хотя шрапнельные снаряды как противопехотное оружие уже практически не применяются, идеи, на которых основывалась конструкция снаряда, продолжают использоваться:
Используются боеприпасы со сходным принципом устройства, в которых вместо шарообразных пуль применяются стержневые, стреловидные или пулевидные поражающие элементы. В частности, США во время войны во Вьетнаме использовали гаубичные снаряды с поражающими элементами в виде небольших стальных оперенных стрел. Эти снаряды показали свою высокую эффективность при обороне орудийных позиций.
На принципах шрапнельного снаряда построены боевые части некоторых зенитных ракет. Например, боевая часть ракет ЗРК С-75 снаряжена готовыми поражающими элементами в виде стальных шариков или в некоторых модификациях пирамидок. Вес одного такого элемента менее 4 г, общее число в БЧ - около 29 тыс.

Генри Шрапнель родился в Англии в городе Брэдфорде 3 июня 1761 года. В 1784 году, находясь на службе в Королевской артиллерии в чине капитана, он додумался для поражения живой силы использовать полую сферу, наполненную пулями, которая разрывалась в воздухе. После того как новый снаряд показал себя в деле, военная карьера его изобретателя стала стремительно расти.
До этого момента в кавалерию и пехоту стреляли в основном картечью. Это были металлические шарообразные пули, насыпанные в ствол орудия вместе с пороховым зарядом. Но картечь было неудобно заряжать, и потому в регулярных боевых войсках быстро оценили новаторство, предложенное капитаном Шрапнелем. Да и сам капитан смог проверить эффективность своего изобретения на собственной шкуре в буквальном смысле: в 1793 году он был ранен шрапнелью во время боя во Фландрии. Тогда этот снаряд еще не получил его имени. Шрапнельным его стали называть только в 1803 году. Тогда же Шрапнеля произвели в майоры. Это было вскоре после того, как новый снаряд показал свою мощь во время взятия Суринама. Уже 30 апреля 1804 года Шрапнель получил чин подполковника.
Действие шрапнели в бою было столь впечатляющим, что наблюдавший за бомбардировками англичан Балтимора в 1814 году американский писатель Френсис Скотт Кей посвятил шрапнели несколько строк в своей поэме, позже ставшей государственным гимном США.
После сражение при Вимейро в 1808 году Наполеон издал приказ - собрать неразорвавшиеся снаряды, демонтировать, изучить и наладить производство подобного. Однако Наполеону не удалось открыть секрет английского капитана. Что видимо во много решило исход битвы при Ватерлоо, где шрапнель помогла Веллингтону продержиться до похода прусского корпуса. Как считал артиллерийский полковник Роб, «нет более смертоносного огня, чем действие шрапнели». А генерал Джордж Вуд, командовавший артиллерией у Веллингтона был еще более категоричен: «Без шрапнели нам не удалось бы вернуть Ла Э-Сент главную позицию нашей обороны. Это обстоятельство способствовало коренному повороту в ходе сражения».
Британское правительство назначило Шрапнелю ежегодную пенсию в 1200 фунтов и поручило командовать батальоном. 6 марта 1827 года Шрапнель получил чин старшего полковника Королевской артиллерии, а через десять лет 10 января 1837 года производят в генерал-лейтенанты. Умер Генри Шрапнель 13 марта 1842 года в Петри-Хауз в Саутгемптоне.

Ядер было низкоэффективным, потому что ядро может поразить только одного человека, а убойная сила ядра является явно избыточной для выведения его из строя. На самом деле пехота, вооруженная пиками, воевала в плотных строях, наиболее эффективных для рукопашного боя. Мушкетёры также строились в несколько рядов для применения приёма «караколь ». При попадании в такой строй пушечное ядро поражало обычно нескольких человек, стоявших друг за другом. Однако развитие ручного огнестрельного оружия, увеличение его скорострельности, меткости и дальности стрельбы позволило отказаться от пик, вооружить всю пехоту ружьями со штыками и ввести линейные построения. Пехота, построенная не в колонну, а в линию, несла существенно меньшие потери от пушечных ядер.

Для поражения живой силы с помощью артиллерии стали применять картечь - металлические шарообразные пули , насыпанные в ствол орудия вместе с пороховым зарядом. Однако применение картечи было неудобным из-за способа заряжания.

Несколько улучшило ситуацию внедрение картечного снаряда . Такой снаряд представлял собой цилиндрическую коробку из картона или тонкого металла, в которую были сложены пули в нужном количестве. Перед выстрелом такой снаряд загружался в ствол орудия. В момент выстрела происходило разрушение корпуса снаряда, после чего пули вылетали из ствола и поражали противника. Такой снаряд был более удобен в применении, но картечь всё равно оставалась низкоэффективной: выпущенные таким образом пули быстро теряли убойную силу и уже на расстояниях порядка 400-500 метров были не способны поразить противника. В те времена, когда пехота была вооружена гладкоствольными ружьями, стреляющими на дальность до 300 метров, это не представляло существенной проблемы. Но когда пехота получила нарезные ружья, позволявшие расстреливать орудийную прислугу с расстояния свыше километра, стрельба картечью потеряла всякую эффективность.

Картечная граната Генри Шрэпнела

Новый вид снаряда для поражения живой силы изобрёл Генри Шрэпнел. Картечная граната конструкции Генри Шрэпнела представляла собой прочную полую сферу, внутри которой находились пули и заряд пороха. Отличительной особенностью гранаты являлось наличие в корпусе отверстия, в которое вставлялась запальная трубка, изготовленная из дерева и содержащая некоторое количество пороха. Эта трубка служила одновременно запалом и замедлителем. При выстреле ещё при нахождении снаряда в канале ствола воспламенялся порох в запальной трубке. При полёте снаряда происходило постепенное сгорание пороха в запальной трубке. Когда этот порох выгорал полностью, огонь переходил на пороховой заряд, находящийся в самой гранате, что приводило к взрыву снаряда. В результате взрыва корпус гранаты разрушался на осколки, которые вместе с пулями разлетались в стороны и поражали противника.

К моменту изобретения своей гранаты Генри Шрэпнел состоял на военной службе в звании капитана (из-за чего в источниках он часто упоминается как «капитан Шрэпнел») в течение 8 лет. В 1803 году гранаты конструкции Шрэпнела были приняты на вооружение британской армии. Они довольно быстро продемонстрировали свою эффективность против пехоты и кавалерии. За своё изобретение Генри Шрэпнел был достойно вознагражден: уже 1 ноября 1803 года он получил звание майора, затем 20 июля 1804 года он был произведён в звание подполковника, в 1814 году ему было назначено денежное содержание от британского правительства в размере 1200 фунтов в год, впоследствии он был произведён в генералы.

Диафрагменная шрапнель

В 1871 году русский артиллерист В. Н. Шкларевич разработал для только что появившихся нарезных орудий диафрагменную шрапнель с донной камерой и центральной трубкой. Снаряд Шкларевича представлял собой цилиндрический корпус, разделенный картонной перегородкой (диафрагмой) на 2 отсека. В донном отсеке находился заряд взрывчатого вещества. В другом отсеке находились шарообразные пули. По оси снаряда проходила трубка, заполненная медленно горящим пиротехническим составом. На передний конец ствола надевалась головка с капсюлем. В момент выстрела происходит взрыв капсюля и воспламенение состава в продольной трубке. Во время полета снаряда огонь по центральной трубке постепенно передается к донному пороховому заряду. Воспламенение этого заряда приводит к его взрыву. Этот взрыв толкает вперед по ходу снаряда диафрагму и находящиеся за ней пули, что приводит к отрыву головки и вылету пуль из снаряда.

Такое устройство снаряда позволило применять его в нарезной артиллерии конца XIX века. Кроме того, у него было важное достоинство: при подрыве снаряда пули разлетались не равномерно во все стороны (как у сферической гранаты Шрэпнела), а направленно вдоль оси полета снаряда с отклонением от неё в сторону. Это повысило боевую эффективность снаряда.

Вместе с тем, такая конструкция содержала в себе существенный недостаток: время горения заряда замедлителя было постоянным. То есть снаряд был рассчитан на стрельбу на заранее определённую дистанцию и был малоэффективен при стрельбе на другие дистанции. Этот недостаток был устранен в 1873 году, когда была разработана трубка дистанционного подрыва снаряда с поворотным кольцом. Отличие конструкции состояло в том, что путь огня от капсюля до взрывного заряда состоял из 3 частей, одним из которых была (как и в старой конструкции) центральная трубка, а два других представляли собой каналы с аналогичным пиротехническим составом, находящиеся в поворотных кольцах. За счёт поворота этих колец можно было отрегулировать общее количество пиротехнического состава, которое сгорит во время полета снаряда, и таким образом обеспечить подрыв снаряда на заданной дистанции стрельбы.

В разговорной речи артиллеристов использовались термины: снаряд установлен (поставлен) «на картечь», если дистанционная трубка установлена на минимальное время горения, и «на шрапнель», если подрыв снаряда должен произойти на значительном удалении от орудия.
Как правило, деления на кольцах дистанционной трубки совпадали с делениями на прицеле орудия. Поэтому командиру орудийного расчета для того, чтобы заставить снаряд разорваться в нужном месте, достаточно было скомандовать одинаковую установку трубки и прицела. Например: прицел 100; трубка 100.
Помимо упомянутых положений дистанционной трубки существовало ещё положение поворотных колец «на удар». В этом положении путь огня от капсюля до взрывного заряда прерывался вовсе. Подрыв основного взрывного заряда снаряда происходил в момент попадания снаряда в препятствие.

История боевого применения шрапнельных снарядов

Шрапнельные артиллерийские снаряды активно использовались с момента изобретения и до Первой мировой войны . Причем для полевой и горной артиллерии калибра 76 мм они составляли подавляющее большинство снарядов. Также шрапнельные снаряды использовались и в артиллерии более крупного калибра. К 1914 году были выявлены существенные недостатки шрапнельных снарядов, но снаряды продолжали использоваться.

малое убойное действие низкоскоростных сферических пуль шрапнели;
полное бессилие шрапнели при настильных траекториях против живой силы, находящейся в окопах и ходах сообщения , и при любых траекториях - против живой силы в блиндажах и капонирах ;
малая эффективность стрельбы шрапнелью (большое количество высотных разрывов и так называемых «клевков») слабообученным офицерским персоналом, в большом количестве пришедшим из резерва;
дороговизна и сложность шрапнели в массовом производстве.

Развитие идеи

Хотя шрапнельные снаряды как противопехотное оружие уже практически не применяются, идеи, на которых основывалась конструкция снаряда, продолжают использоваться:

Используются боеприпасы со сходным принципом устройства, в которых вместо шарообразных пуль применяются стержневые, стреловидные или пулевидные поражающие элементы. В частности, США во время войны во Вьетнаме использовали гаубичные снаряды с поражающими элементами в виде небольших стальных оперенных стрел. Эти снаряды показали свою высокую эффективность при обороне орудийных позиций. Также существуют боеприпасы для зенитной артиллерии в виде контейнеров с готовыми поражающими элементами, некоторые виды которых могут раскрываться до контакта с целью при срабатывании взрывателя, образуя облако ГПЭ.
На принципах шрапнельного снаряда построены боевые части некоторых зенитных ракет. Например, боевая часть ракет ЗРК С-75 снаряжена готовыми поражающими элементами в виде стальных шариков или, в некоторых модификациях, пирамидок. Вес одного такого элемента менее 4 г, общее число в БЧ - около 29 тыс.

Напишите отзыв о статье "Шрапнель"

Примечания

См. также

Ссылки

xlt.narod.ru/Text_artillery/ch5.html
www.battlefield.ru/content/view/141/71/lang,ru/
otvaga2004.narod.ru/publ_w4/008_shrapnel.htm



Основного назначения:

Специального назначения:

Вспомогательного назначения

Отрывок, характеризующий Шрапнель

Не отвечая ничего ни жене, ни теще, Пьер раз поздним вечером собрался в дорогу и уехал в Москву, чтобы повидаться с Иосифом Алексеевичем. Вот что писал Пьер в дневнике своем.
«Москва, 17 го ноября.
Сейчас только приехал от благодетеля, и спешу записать всё, что я испытал при этом. Иосиф Алексеевич живет бедно и страдает третий год мучительною болезнью пузыря. Никто никогда не слыхал от него стона, или слова ропота. С утра и до поздней ночи, за исключением часов, в которые он кушает самую простую пищу, он работает над наукой. Он принял меня милостиво и посадил на кровати, на которой он лежал; я сделал ему знак рыцарей Востока и Иерусалима, он ответил мне тем же, и с кроткой улыбкой спросил меня о том, что я узнал и приобрел в прусских и шотландских ложах. Я рассказал ему всё, как умел, передав те основания, которые я предлагал в нашей петербургской ложе и сообщил о дурном приеме, сделанном мне, и о разрыве, происшедшем между мною и братьями. Иосиф Алексеевич, изрядно помолчав и подумав, на всё это изложил мне свой взгляд, который мгновенно осветил мне всё прошедшее и весь будущий путь, предлежащий мне. Он удивил меня, спросив о том, помню ли я, в чем состоит троякая цель ордена: 1) в хранении и познании таинства; 2) в очищении и исправлении себя для воспринятия оного и 3) в исправлении рода человеческого чрез стремление к таковому очищению. Какая есть главнейшая и первая цель из этих трех? Конечно собственное исправление и очищение. Только к этой цели мы можем всегда стремиться независимо от всех обстоятельств. Но вместе с тем эта то цель и требует от нас наиболее трудов, и потому, заблуждаясь гордостью, мы, упуская эту цель, беремся либо за таинство, которое недостойны воспринять по нечистоте своей, либо беремся за исправление рода человеческого, когда сами из себя являем пример мерзости и разврата. Иллюминатство не есть чистое учение именно потому, что оно увлеклось общественной деятельностью и преисполнено гордости. На этом основании Иосиф Алексеевич осудил мою речь и всю мою деятельность. Я согласился с ним в глубине души своей. По случаю разговора нашего о моих семейных делах, он сказал мне: – Главная обязанность истинного масона, как я сказал вам, состоит в совершенствовании самого себя. Но часто мы думаем, что, удалив от себя все трудности нашей жизни, мы скорее достигнем этой цели; напротив, государь мой, сказал он мне, только в среде светских волнений можем мы достигнуть трех главных целей: 1) самопознания, ибо человек может познавать себя только через сравнение, 2) совершенствования, только борьбой достигается оно, и 3) достигнуть главной добродетели – любви к смерти. Только превратности жизни могут показать нам тщету ее и могут содействовать – нашей врожденной любви к смерти или возрождению к новой жизни. Слова эти тем более замечательны, что Иосиф Алексеевич, несмотря на свои тяжкие физические страдания, никогда не тяготится жизнию, а любит смерть, к которой он, несмотря на всю чистоту и высоту своего внутреннего человека, не чувствует еще себя достаточно готовым. Потом благодетель объяснил мне вполне значение великого квадрата мироздания и указал на то, что тройственное и седьмое число суть основание всего. Он советовал мне не отстраняться от общения с петербургскими братьями и, занимая в ложе только должности 2 го градуса, стараться, отвлекая братьев от увлечений гордости, обращать их на истинный путь самопознания и совершенствования. Кроме того для себя лично советовал мне первее всего следить за самим собою, и с этою целью дал мне тетрадь, ту самую, в которой я пишу и буду вписывать впредь все свои поступки».
«Петербург, 23 го ноября.
«Я опять живу с женой. Теща моя в слезах приехала ко мне и сказала, что Элен здесь и что она умоляет меня выслушать ее, что она невинна, что она несчастна моим оставлением, и многое другое. Я знал, что ежели я только допущу себя увидать ее, то не в силах буду более отказать ей в ее желании. В сомнении своем я не знал, к чьей помощи и совету прибегнуть. Ежели бы благодетель был здесь, он бы сказал мне. Я удалился к себе, перечел письма Иосифа Алексеевича, вспомнил свои беседы с ним, и из всего вывел то, что я не должен отказывать просящему и должен подать руку помощи всякому, тем более человеку столь связанному со мною, и должен нести крест свой. Но ежели я для добродетели простил ее, то пускай и будет мое соединение с нею иметь одну духовную цель. Так я решил и так написал Иосифу Алексеевичу. Я сказал жене, что прошу ее забыть всё старое, прошу простить мне то, в чем я мог быть виноват перед нею, а что мне прощать ей нечего. Мне радостно было сказать ей это. Пусть она не знает, как тяжело мне было вновь увидать ее. Устроился в большом доме в верхних покоях и испытываю счастливое чувство обновления».

Как и всегда, и тогда высшее общество, соединяясь вместе при дворе и на больших балах, подразделялось на несколько кружков, имеющих каждый свой оттенок. В числе их самый обширный был кружок французский, Наполеоновского союза – графа Румянцева и Caulaincourt"a. В этом кружке одно из самых видных мест заняла Элен, как только она с мужем поселилась в Петербурге. У нее бывали господа французского посольства и большое количество людей, известных своим умом и любезностью, принадлежавших к этому направлению.
Элен была в Эрфурте во время знаменитого свидания императоров, и оттуда привезла эти связи со всеми Наполеоновскими достопримечательностями Европы. В Эрфурте она имела блестящий успех. Сам Наполеон, заметив ее в театре, сказал про нее: «C"est un superbe animal». [Это прекрасное животное.] Успех ее в качестве красивой и элегантной женщины не удивлял Пьера, потому что с годами она сделалась еще красивее, чем прежде. Но удивляло его то, что за эти два года жена его успела приобрести себе репутацию
«d"une femme charmante, aussi spirituelle, que belle». [прелестной женщины, столь же умной, сколько красивой.] Известный рrince de Ligne [князь де Линь] писал ей письма на восьми страницах. Билибин приберегал свои mots [словечки], чтобы в первый раз сказать их при графине Безуховой. Быть принятым в салоне графини Безуховой считалось дипломом ума; молодые люди прочитывали книги перед вечером Элен, чтобы было о чем говорить в ее салоне, и секретари посольства, и даже посланники, поверяли ей дипломатические тайны, так что Элен была сила в некотором роде. Пьер, который знал, что она была очень глупа, с странным чувством недоуменья и страха иногда присутствовал на ее вечерах и обедах, где говорилось о политике, поэзии и философии. На этих вечерах он испытывал чувство подобное тому, которое должен испытывать фокусник, ожидая всякий раз, что вот вот обман его откроется. Но оттого ли, что для ведения такого салона именно нужна была глупость, или потому что сами обманываемые находили удовольствие в этом обмане, обман не открывался, и репутация d"une femme charmante et spirituelle так непоколебимо утвердилась за Еленой Васильевной Безуховой, что она могла говорить самые большие пошлости и глупости, и всё таки все восхищались каждым ее словом и отыскивали в нем глубокий смысл, которого она сама и не подозревала.
Пьер был именно тем самым мужем, который нужен был для этой блестящей, светской женщины. Он был тот рассеянный чудак, муж grand seigneur [большой барин], никому не мешающий и не только не портящий общего впечатления высокого тона гостиной, но, своей противоположностью изяществу и такту жены, служащий выгодным для нее фоном. Пьер, за эти два года, вследствие своего постоянного сосредоточенного занятия невещественными интересами и искреннего презрения ко всему остальному, усвоил себе в неинтересовавшем его обществе жены тот тон равнодушия, небрежности и благосклонности ко всем, который не приобретается искусственно и который потому то и внушает невольное уважение. Он входил в гостиную своей жены как в театр, со всеми был знаком, всем был одинаково рад и ко всем был одинаково равнодушен. Иногда он вступал в разговор, интересовавший его, и тогда, без соображений о том, были ли тут или нет les messieurs de l"ambassade [служащие при посольстве], шамкая говорил свои мнения, которые иногда были совершенно не в тоне настоящей минуты. Но мнение о чудаке муже de la femme la plus distinguee de Petersbourg [самой замечательной женщины в Петербурге] уже так установилось, что никто не принимал au serux [всерьез] его выходок.
В числе многих молодых людей, ежедневно бывавших в доме Элен, Борис Друбецкой, уже весьма успевший в службе, был после возвращения Элен из Эрфурта, самым близким человеком в доме Безуховых. Элен называла его mon page [мой паж] и обращалась с ним как с ребенком. Улыбка ее в отношении его была та же, как и ко всем, но иногда Пьеру неприятно было видеть эту улыбку. Борис обращался с Пьером с особенной, достойной и грустной почтительностию. Этот оттенок почтительности тоже беспокоил Пьера. Пьер так больно страдал три года тому назад от оскорбления, нанесенного ему женой, что теперь он спасал себя от возможности подобного оскорбления во первых тем, что он не был мужем своей жены, во вторых тем, что он не позволял себе подозревать.
– Нет, теперь сделавшись bas bleu [синим чулком], она навсегда отказалась от прежних увлечений, – говорил он сам себе. – Не было примера, чтобы bas bleu имели сердечные увлечения, – повторял он сам себе неизвестно откуда извлеченное правило, которому несомненно верил. Но, странное дело, присутствие Бориса в гостиной жены (а он был почти постоянно), физически действовало на Пьера: оно связывало все его члены, уничтожало бессознательность и свободу его движений.
– Такая странная антипатия, – думал Пьер, – а прежде он мне даже очень нравился.
В глазах света Пьер был большой барин, несколько слепой и смешной муж знаменитой жены, умный чудак, ничего не делающий, но и никому не вредящий, славный и добрый малый. В душе же Пьера происходила за всё это время сложная и трудная работа внутреннего развития, открывшая ему многое и приведшая его ко многим духовным сомнениям и радостям.

Он продолжал свой дневник, и вот что он писал в нем за это время:
«24 ro ноября.
«Встал в восемь часов, читал Св. Писание, потом пошел к должности (Пьер по совету благодетеля поступил на службу в один из комитетов), возвратился к обеду, обедал один (у графини много гостей, мне неприятных), ел и пил умеренно и после обеда списывал пиесы для братьев. Ввечеру сошел к графине и рассказал смешную историю о Б., и только тогда вспомнил, что этого не должно было делать, когда все уже громко смеялись.
«Ложусь спать с счастливым и спокойным духом. Господи Великий, помоги мне ходить по стезям Твоим, 1) побеждать часть гневну – тихостью, медлением, 2) похоть – воздержанием и отвращением, 3) удаляться от суеты, но не отлучать себя от а) государственных дел службы, b) от забот семейных, с) от дружеских сношений и d) экономических занятий».
«27 го ноября.
«Встал поздно и проснувшись долго лежал на постели, предаваясь лени. Боже мой! помоги мне и укрепи меня, дабы я мог ходить по путям Твоим. Читал Св. Писание, но без надлежащего чувства. Пришел брат Урусов, беседовали о суетах мира. Рассказывал о новых предначертаниях государя. Я начал было осуждать, но вспомнил о своих правилах и слова благодетеля нашего о том, что истинный масон должен быть усердным деятелем в государстве, когда требуется его участие, и спокойным созерцателем того, к чему он не призван. Язык мой – враг мой. Посетили меня братья Г. В. и О., была приуготовительная беседа для принятия нового брата. Они возлагают на меня обязанность ритора. Чувствую себя слабым и недостойным. Потом зашла речь об объяснении семи столбов и ступеней храма. 7 наук, 7 добродетелей, 7 пороков, 7 даров Святого Духа. Брат О. был очень красноречив. Вечером совершилось принятие. Новое устройство помещения много содействовало великолепию зрелища. Принят был Борис Друбецкой. Я предлагал его, я и был ритором. Странное чувство волновало меня во всё время моего пребывания с ним в темной храмине. Я застал в себе к нему чувство ненависти, которое я тщетно стремлюсь преодолеть. И потому то я желал бы истинно спасти его от злого и ввести его на путь истины, но дурные мысли о нем не оставляли меня. Мне думалось, что его цель вступления в братство состояла только в желании сблизиться с людьми, быть в фаворе у находящихся в нашей ложе. Кроме тех оснований, что он несколько раз спрашивал, не находится ли в нашей ложе N. и S. (на что я не мог ему отвечать), кроме того, что он по моим наблюдениям не способен чувствовать уважения к нашему святому Ордену и слишком занят и доволен внешним человеком, чтобы желать улучшения духовного, я не имел оснований сомневаться в нем; но он мне казался неискренним, и всё время, когда я стоял с ним с глазу на глаз в темной храмине, мне казалось, что он презрительно улыбается на мои слова, и хотелось действительно уколоть его обнаженную грудь шпагой, которую я держал, приставленною к ней. Я не мог быть красноречив и не мог искренно сообщить своего сомнения братьям и великому мастеру. Великий Архитектон природы, помоги мне находить истинные пути, выводящие из лабиринта лжи».
После этого в дневнике было пропущено три листа, и потом было написано следующее:
«Имел поучительный и длинный разговор наедине с братом В., который советовал мне держаться брата А. Многое, хотя и недостойному, мне было открыто. Адонаи есть имя сотворившего мир. Элоим есть имя правящего всем. Третье имя, имя поизрекаемое, имеющее значение Всего. Беседы с братом В. подкрепляют, освежают и утверждают меня на пути добродетели. При нем нет места сомнению. Мне ясно различие бедного учения наук общественных с нашим святым, всё обнимающим учением. Науки человеческие всё подразделяют – чтобы понять, всё убивают – чтобы рассмотреть. В святой науке Ордена всё едино, всё познается в своей совокупности и жизни. Троица – три начала вещей – сера, меркурий и соль. Сера елейного и огненного свойства; она в соединении с солью, огненностью своей возбуждает в ней алкание, посредством которого притягивает меркурий, схватывает его, удерживает и совокупно производит отдельные тела. Меркурий есть жидкая и летучая духовная сущность – Христос, Дух Святой, Он».

Шрапнель называют "убийцей пехоты". Почему она заслужила такое прозвище? Только ли против пехоты используют шрапнель? Что это такое вообще?

Общая информация

Скромное изобретение, которое создал британский офицер Генри Шрэпнел (Henry Shrapnel), стало больше чем на одно столетие самым эффективным оружием против масс наступающей пехоты врага. Это оружие помогло победить Наполеона, а вторую жизнь ему обеспечили русские артиллеристы путём удачной модернизации. И шрапнель дожила до наших дней.

Немного истории

Прежде чем мы будем изучать шрапнель, что это такое и какова её роль, пройдёмся по страницам истории. И расскажем об артиллерии. Во времена Средневековья, когда пехота на поле боя передвигалась в плотном строю, удачный выстрел из пушки мог убить нескольких человек. Но постепенно, по мере распространения стрелкового оружия, люди начали передвигаться, выстроившись в линию. Поэтому до окончания восемнадцатого века артиллерию против людей использовали довольно редко из-за малой эффективности. Немного положение улучшило применение картечи. Так назывались металлические пули, которые насыпали в ствол орудия с порохом. Ещё одним шагом вперёд в убийстве людей вышло использование картечных снарядов, которые представляли собой цилиндрические коробки, напичканные шариками. Тут у некоторых может возникнуть вопрос. Чем отличается картечь от шрапнели на практике? Дело в том, что использование большого количества пуль на значительной дистанции было неэффективно, поскольку они теряли убойную силу. Да и в бою заряжать картечь неудобно. Хотя она и была результативной. К тому же снаряд, начиненный картечью, был эффективен на расстоянии, которое в два-три раза меньше, чем пролетало пушечное ядро. Поэтому для выстрела приходилось подпускать врагов очень близко. И если снаряд, начиненный картечью, не рассеивал войска, уничтожая и обращая их в бегство, то артиллеристам приходилось вступать в бой. Срочно требовалось более эффективное оружие. В 1784 году лейтенантом королевской артиллерии Генри Шрапнелем было предложено устройство, получившее название «картечная граната». Что она собой представляла?

Картечная граната Генри Шрапнеля

Это была прочная полая сфера. Помимо традиционного пороха и пуль, в ней было предусмотрено отверстие в корпусе для запальной трубки (см. фото выше). В качестве материала использовалось, как правило, дерево. Трубка использовалась и как запал, и замедлитель. Зная её длину, можно было рассчитать время перед выстрелом и добиться точности в деле поражения нужного объекта на всём расстоянии выстрела. Было ещё одно важное отличие. Когда шрапнельная граната, названная в честь своего изобретателя, взрывалась, то разлетались не одни пули, но и её осколки. При этом всё живое получало значительные повреждения. Принята на вооружение она была в 1803 году британским военным министерством. А её изобретатель получил чин майора. Впервые шрапнельная граната была опробована в 1804 году. Именно тогда весной британская эскадра, которой командовал капитан Худ, впервые использовал это оружие на поле боя.

Поражения Наполеона

Этот французский император-генерал смог поставить на колени не одну армию. По специальности он был артиллеристом. Одним из секретов его успеха стало развитие им именно этого рода войск, с которыми Наполеон не расставался. В качестве примера можно привести переход через Альпы, когда он словно снег на голову обрушился на австрийцев и разгромил их во время битвы при Маренго, произошедшей в 1800 году. Гладкоствольные орудия той эпохи могли вести огонь картечью на расстояние до 500 метров, тогда как ядра летели на 1200. Но этого не хватало, чтобы обстреливать с одной позиции всё поле битвы. К тому же артиллеристам часто приходилось вступать в рукопашный бой с конницей и пехотой противника. Чтобы исправить это, Наполеон использовал тактику создания специальных артиллерийских резервов, которые можно было оперативно перебрасывать между разными участками боя. Кто знает, будь у него шрапнель, возможно, что история развивалась бы по-другому. Впервые французы встретились с этой разработкой англичан в 1808 году, когда в июле Артур Уэлсли разгромил войска генерала Жюно. После этого Наполеон выдал распоряжение собрать снаряды, что не разорвались, изучить их и создать собственное производство. Но французам так и не удалось разгадать, в чем же был их секрет. Это, кстати, имело значительные последствия и сыграло свою роль в окончательном разгроме Наполеона. Первоначально он проиграл в боях с армией Русской империи. Но во время последней битвы Наполеона при Ватерлоо, когда он встретился с уже упомянутым Артуром Уэлсли, то именно шрапнель позволила последнему продержаться до подхода фельдмаршала Блюхера и возглавляемых им прусаков. Вот такое значение имел этот артиллерийский снаряд для мировой истории.

Усовершенствование

Вскоре начали появляться нарезные орудия. И русским офицером Владимиром Шкларевичем был разработан новый образец оружия - артиллерийский снаряд. В чем же была его особенность? Конструкция предусматривала, что огонь от капсюля до взрывного заряда должен был пройти три секции. Одна из них представляла собой центральную трубку. Две другие секции являлись каналами, в которых был пиротехнический материал, аналогичный составу поворотных колец. Благодаря им можно было отмерить, какое же количество заряда сгорит во время полёта. Кроме этого, дополнительно обеспечивался подрыв снаряда на конкретной дистанции. Это было чрезвычайно удобное новшество, воспринятое артиллеристами на ура. Также русскими специалистами был разработан механизм подрыва, получивший название «удар». В этом случае предусматривалось, что основной заряд взрывается в тот момент, когда снаряд попадает в цель. Подобными гостинцами щедро артиллеристы угощали войска османской империи при войне 1877-1878 и японцев в 1904-1905 годах.

В годы Первой мировой войны

Первый глобальный конфликт такого масштаба запомнился бесконечными рядами траншей, опорных пунктов и прочей полевой фортификации. Тогда же было установлено, что снаряд-шрапнель не особо эффективен против живой силы противника, которая укрывается под землёй. Исключение было разве что в начальном периоде. Ведь тогда ещё армии не успели окопаться, и противники ещё вели маневренную войну. Одна из таких историй сейчас и будет рассказана.

Смерть под открытым небом

В начале августа 1914 года силами батарей первого дивизиона 27-й артбригады был открыть огонь по открытым позициям немецкой артиллерии. Тогда за несколько минут были уничтожены расчеты орудий, что вынудило отойти пехоту германской армии. Солдаты российской империи тогда же пошли в атаку и смогли захватить двенадцать стволов. Ещё один пример. В этом же году, седьмого августа шестая батарея сорок второго французского полка открыла огонь шрапнельными снарядами из своих пушек по драгунскому соединению германской армии. Тогда понадобилось сделать всего 16 выстрелов для уничтожения и ранения примерно 700 человек.

Современное положение

Сейчас шрапнель широко не используется. На смену ей пришел осколочный снаряд. Но стальные шарики свою актуальность в качестве поражающих элементов не потеряли. Они видоизменялись, модернизировались и дожили до наших дней. Так, эти же стальные шарики (или пирамидки) и подобный принцип работы есть у зенитной ракеты ЗРК С-75. Состоит шрапнельное оружие на вооружении и стран так называемого Запада. Правда, современные требования в виде поражения не площадных целей, а конкретных мишеней, ограничивают возможности применения подобного оружия. Вот и было в основном рассмотрена шрапнель, что это такое, где она применялась, какая история её использования и прочее. Давайте уделим внимание ещё и деталям, чтобы лучше понимать тему статьи.

Ещё немного о картечи

Ранее был описан общий принцип её работы. Кому-то может показаться способ использования картечи довольно неудобным. И это верно, ведь пули не просто засыпали в ствол, а для удобства складывали небольшую коробку, которая разламывалась в момент выстрела. Благодаря чему из орудия широки снопом и вылетали пули. Кстати, картечь тоже дожила до наших дней. Правда, используют её либо в малокалиберных орудиях для обороны, или же в помповых ружьях. Генри Шрапнель совершил небольшое усовершенствование в плане прочности конструкции и решил засыпать в саму коробку немного пороха. Поэтому она долетала до солдат противника и только там уже взрывалась. Благодаря этой эффективности в плане поражения и получила широкое распространение шрапнель. Что это такое было в сравнении с картечью? Небо и земля! Шрапнелью можно стрелять на значительное расстояние, и она не теряла своей эффективности. Тогда как картечь имела максимальную дальность поражения до 500 метров. Но на практике противника для максимальной эффективности подпускали значительно ближе.

Типы шрапнельных снарядов

Первоначальная конструкция была неплохой. Но с тех пор она значительно изменилась. Существуют различные варианты создания шрапнели. Давайте рассмотрим, что же предлагается артиллеристам:

Граната-шрапнель. Имеет головку, отделяющуюся вместе с хвостовой втулкой, где и размещается передаточный заряд, в качестве которого часто используется спрессованный тротил.
Бризантная шрапнель. Не обладает отдельной головкой. Пули выбрасываются обычным порядком. Существенным недостатком является относительно слабый взрыв. Но увы, не всегда происходит полноценная детонация.
Стержневая шрапнель. Вместо шариков используются стальные полые трубки, залитые свинцом.
Палочная шрапнель. Является попыткой усовершенствования п.3.
Шрапнель с разрывными элементами. Создавалась для более масштабного повреждения.
Шрапнель с трассирующим устройством. Использовалась для подсветки неба и более точной корректировки огня.

Влияние на развитие

Шрапнель сильно повлияла на дальнейшую судьбу артиллерийского дела. Так, принцип ее действия был использован для создания зажигательных и химических снарядов. Только в оболочку помещались не стальные шарики, а определённое вещество. И при ударе снаряд разрывался, воспламеняя всё вокруг, или же испускал токсичные газы. Не стоит также забывать и об осколочных снарядах, которые используют подобный принцип уничтожения людей. А ведь они сейчас считаются одними их самых эффективных в деле борьбы с пехотой противника.

Заключение

Мир знает многих великих людей, которые творили во благо и процветание. Но в истории остались и имена тех, кто создавал действенное и эффективное оружие. Одним из таких людей и стал Генри Шрапнель. Предложенные им конструктивные улучшения привели к тому, что через полтора столетия артиллерию сейчас называют богом войны. Конечно, в этих словах есть определённый перебор и доля пафоса, но всё же нельзя не отметить высокую эффективность данного вида оружия в деле уничтожения людей. Вот только жаль, что человеческий гений используется для уничтожения себе подобных. Ведь умы людей можно было бы направить на решение широкого спектра различных проблем, которые нас сейчас донимают. Но, увы, убивать и разрушать оказалось значительно привлекательнее, нежели созидать и создавать. Возможно, в будущем взгляд на эту проблему изменится, но сейчас человечество всё так же продолжает работать над всё более мощным оружием.

В статье рассказывается о том, что такое шрапнель, когда использовался этот тип снарядов и чем он отличается от остальных.

Война

Человечество воюет практически на протяжении всего времени своего существования. В древней и новейшей истории не было ни одного века, прошедшего без той или иной войны. И в отличие от животных или наших человекоподобных предков люди истребляют друг друга по разным причинам, а не только ради банального жизненного пространства. Религиозные и политические распри, расовая ненависть и прочее. С ростом технического прогресса методы ведения войн сильно менялись, и самые кровавые начались именно после изобретения пороха и огнестрельного оружия.

В свое время даже примитивные мушкеты и пушки, стреляющие дробью, значительно поменяли методы боестолкновений и тактику. Проще говоря, они положили конец эпохе рыцарства с его доспехами и долгими битвами. Ведь какой смысл таскать тяжелые доспехи, если они не защитят от ружейной пули или

Долгое время оружейные мастера пытались улучшить конструкцию пушек, но получилось это только во второй половине XIX века, когда артиллерийские снаряды стали унитарными, а стволы - нарезными. Но настоящий технологический прорыв в сфере артиллерийских боеприпасов совершила именно шрапнель. Что это такое и как устроены подобные снаряды, мы разберем в статье.

Определение

Шрапнель - это особый тип пушечного снаряда, который предназначен для поражения и уничтожения живой силы противника. Название он получил в честь своего изобретателя, британского офицера Генри Шрэпнела. Главной и отличительной особенностью такого боеприпаса было то, что он взрывался на заданном расстоянии и осыпал силы неприятеля не осколками оболочки, а сотней стальных шаров, которые разлетались конусом, направленным широкой частью к земле, - именно это и есть шрапнель. Что это такое, мы теперь знаем, однако рассмотрим более подробно конструктивные особенности и историю создания таких боеприпасов.

История

Во времена, когда пороховая артиллерия получила широкое распространение, очень отчетливо проявился один из ее недостатков - выпущенное по неприятелям ядро не обладало достаточными поражающими факторами массового характера. Обычно оно убивало всего одного или нескольких человек. Частично это пытались исправить тем, что заряжали пушки картечью, но в таком случае сильно падала дальность ее полета. Все изменилось, когда стали использовать шрапнель. Что это такое, мы уже знаем, но рассмотрим более подробно саму конструкцию.

Изначально подобный снаряд представлял собой цилиндрическую коробку из дерева, картона или тонкого металла, внутрь которой укладывались стальные шары и пороховой заряд. Затем в специальное отверстие вставлялась запальная трубка, начиненная медленно горящим порохом, которая и поджигалась в момент выстрела. Проще говоря, это был примитивный запал-замедлитель, и, регулируя длину трубки, можно было рассчитать высоту и дальность, на которой снаряд разорвет, и он выбросит на неприятеля поражающие элементы. Таким образом, мы разобрали вопрос, что значит шрапнель.

Такой тип снарядов очень быстро доказал свою эффективность. Ведь теперь было необязательно попадать вообще в кого-либо, главное - это рассчитать длину запальной трубки и расстояние, а там уже стальные картечины сделают свое дело. Годом изобретения шрапнели принято считать 1803-й.

Нарезные орудия

Однако при всей эффективности поражения живой силы новыми типами снарядов, они были далеки от совершенства. Длину запальной трубки нужно рассчитывать очень точно, как и расстояние до противника; они часто давали осечки из-за разного состава пороха или его дефектов, иногда взрывались раньше срока или же не воспламенялись вообще.

Тогда в 1871 году артиллерист Шкларевич на основе общего принципа шрапнельных снарядов изготовил новый их тип - унитарный и для нарезных орудий. Проще говоря, такой артиллерийский снаряд типа «шрапнель» был соединен с пороховой затравкой посредством гильзы и заряжался через казенник пушки. К тому же внутри него находился запал нового типа, который не давал осечек. А специальная форма снаряда выбрасывала сферические пули строго по оси полета, а не во все стороны, как раньше.

Правда, и этот тип боеприпасов не был лишен недостатков. Главным был тот, что время горения запал нельзя было регулировать, а значит, артиллерийскому расчету приходилось возить за собой разные его типы для различных дистанций, что было очень неудобно.

Регулируемый подрыв

Исправлено это было в 1873 году, когда изобрели подрывную трубку с поворотным регулировочным кольцом. Смысл его заключался в том, что на кольцо были нанесены деления, обозначающие расстояние. К примеру, если требовался подрыв снаряда на удалении в 300 метров, то специальным ключом запал поворачивали на соответствующее деление. И это значительно облегчало ведение боя, ведь отметки совпадали с насечками в артиллерийском прицеле, и дополнительных приборов для определения дальности не требовалось. А при необходимости, установив снаряд на минимальное время подрыва, из пушки можно было стрелять, как из картечницы. Также присутствовал и подрыв от удара об землю или иное препятствие. Как выглядит шрапнель, можно увидеть на фото ниже.

Использование

Применялись такие снаряды с самого начала их изобретения и вплоть до конца Первой мировой войны. Несмотря на их преимущества перед старыми цельнолитыми снарядами, со временем выяснилось, что и шрапнель обладает недостатками. К примеру, ее поражающие элементы были бессильны против солдат противника, которые укрывались в окопах, блиндажах и вообще любых убежищах. А плохо обученные артиллеристы часто ставили неправильное время срабатывания запала, да и в производстве был дорогим такой тип снарядов, как шрапнель. Что это такое, мы разобрали.

Потому после Первой мировой войны шрапнель полностью заменили осколочные снаряды со взрывателем ударного типа.

Но в некоторых образцах вооружения она все еще использовалась, к примеру в прыгающей германской мине Sprengmine 35, - в момент активации вышибной заряд выталкивал на высоту около полутора метров «стакан», начиненный сферическим пулями, и тот взрывался.

ТЕХНИКА И ВООРУЖЕНИЕ № 4/2010

АРТИЛЛЕРИЙСКИЙ СНАРЯД ТИПА «ШРАПНЕЛЬ»

А.А Платонов,

Ю.И.Сагун,

П.Ю. Билинкевич,

И.З. Парфенцев

Окончание.

Начало см. в 2ТиВ2 № 3/2010 г.

Проблему «гранаты и шрапнели» уже в самом начале XX века пытались решить, не отказываясь от принципа «единства снаряда», а путем разработки «универсальных снарядов» или «снарядов универсального действия», т.е. таких боеприпасов, которые обеспечивали по желанию стреляющего ударное или дистанционное действие по цели.

Так, в 1904 г. германский генерал Рихтер писал, что «серу или канифоль следовало бы заменить в шрапнелях тротилом, а трубке придать такое устройство, чтобы при ударном действии это вещество детонировало, а при дистанционном - играло бы роль дымного состава, не влияя на разлет пуль». В том же году в Швеции испытали шрапнельный снаряд с бризантным взрывчатом веществом в центральной камере, но оно не дало того же метательного действий, как порох.

В это же время голландский артиллерист обер-лейтенант ван-Эссен начал разрабатывать совместно с Рейнским заводом Эрхардта в Германии свой «универсальный снаряд». Конкурент завода Эрхардта завод Круппа также приступил к созданию «универсального снаряда», первый образец которого оказался неудачен, хотя два следующих действовали довольно удовлетворительно. Завод Шнейдера во Франции также занялся этими снарядами, однако чего-либо достойного там произвести не удалось.

Образцы таких снарядов, изготовленные по заказу России для 76-мм (3-дм) пушки обр. 1900 и 1902 г., испытали на Главном артиллерийском полигоне в 1910-1913 гг.

Граната-шрапнель Круппа имела головку, отделяющуюся вместе с длинной хвостовой втулкой, в которой был расположен передаточный заряд из прессованного тротила. Центральная трубка для передачи огня в донную камору шрапнели была заменена боковой соединительной трубкой с пороховыми цилиндриками, а черный ружейный порох в каморе - зерненным тротилом. Диафрагма не имела центрального отверстия, и снаряжение донной каморы производилось через донное очко снаряда. Однако воспламенение зерненного тротила лучом огня от пороховых цилиндриков оказалось ненадежным, так как значительная часть его оставалась несгоревшей.

Бризантная шрапнель Круппа и Шнейдера не имели отдельных головок. При установке трубки на дистанционное действие пули выбрасывались обычным порядком, а трубка с детонатором могла дать лишь маленький взрыв и то при удачном падении. При ударном действии детонировал весь разрывной заряд. Хотя детонация не всегда бывала полной, она все же оказывалась гораздо сильнее, чем действие шрапнели с черным порохом в донной каморе. Шрапнельные пули в этом случае разлетались в боковом направлении, играя роль готовых осколков.

На заводе Круппа была разработана также «шрапнель-граната» с отдельными шрапнельной и гранатной частями и двумя трубками: ударной для бризантного заряда и дистанционной для шрапнельной части.

В 1913 г. российское ГАУ после проведения значительного количества испытаний различных «универсальных снарядов» рекомендовало правительству приобрести для оснащения 3-дюймовых русских пушек бризантную шрапнель конструкции Эрхардт-ван-Эссена.

В том же году она была заказана этому заводу в количестве 50000 шт. с условием, что чертежи ее переходят в собственность России. Однако заказ не был получен ввиду начавшейся Первой мировой войны, а не успевших выехать из Германии русских приемщиков объявили военнопленными. В течение войны 1914-1918 гг. германская и австрийская артиллерии применяли в полевых пушках снаряды Эрхардта и Круппа с различными несущественными изменениями.

В Германии уже в 1905 г. был принят «единый снаряд для 10,5-см полевой гаубицы» (Einheitsgeschoss 05 с трубкой H.Z.05, т.е. Haubitz

Zunder 0,5). 10,5-см бризантная шрапнель 1905 г. (масса снаряда - 15,7-15,8 кг) содержала 0,9 кг взрывчатого вещества, из которого в головной части в латунном футляре находилось 340 г, между пулями - 500 г, а в детонаторе трубки - 68 г пикриновой кислоты. В шрапнели было 350-400 пуль массой по 10 г и 150 г черного пороха. Снаряд для 10,5-см германской гаубицы комплектовался дистанционными трубками двух типов, обеспечивавших установку на следующие виды действия: шрапнельное дистанционное действие; гранатное дистанционное действие (бризантный разрыв в воздухе); гранатное ударное действие с замедлением и без замедления.

В 1911 г. был введен подобный снаряд с трубкой K.Z.ll (Kanonen Zunder 1911) к 7,7-см полевым пушкам. Кроме того, в этом же году появились «универсальные снаряды» (типа Эрхардт-ван-Эссен) к 7,7-см горным пушкам германских войск в Африке.

Интересный исторический факт заключается в том, что 27 октября 1914 г. в атаке на Нев-Шапель (Западный фронт) немцы применили 10,5-см снаряды в качестве химических. Всего было использовано порядка 3000 снарядов. Снаряд имел обозначение №2 и представлял собой переснаряженный шрапнельный боеприпас, в котором вместо шрапнели находилось раздражающее химическое вещество. Хотя раздражающее действие снарядов оказалось невелико, по германским данным, их применение облегчило взятие Нев-Шапеля.

Е.И. Барсуков в своем труде «Русская артиллерия в мировую войну» указывал, что русские артиллеристы универсальный «единый» снаряд - «шрапнель-гранату» - называли иронически: «ни шрапнель, ни граната».

По мнению германского военного писателя Шварте, «универсальный снаряд», конструктивно объединивший в себе свойства шрапнели и гранаты, не оправдал себя в военных действиях, будучи «слишком сложным в производстве, слишком слабым конструктивно,... слишком трудным в применении и чрезвычайно ограниченным в результате действия». Поэтому с 1916 г. производство снарядов этого типа прекратилось. Вместе с тем, разработка и применение к ним трубок с несколькими установками имело важное значение с точки зрения развития взрывателей и дальнейшего использования их в других боеприпасах.

Отметим, что еще до окончания Первой мировой войны началась разработка 3-дюймовых специальных зенитных снарядов с готовыми поражающими элементами и дистанционными взрывателями. Это было вызвано развитием авиации и тем, что наносимый ею урон становился все более существенным. Поскольку использование пулевой шрапнели для стрельбы по воздушным целям не производило необходимого эффекта вследствие малой скорости шрапнельных пуль (хотя рекомендации о ее применении против воздушных целей давались и позже), наиболее широкое распространение получила стержневая («палочная») шрапнель Розенберга. Стержни представляли собой стальные полые трубки, залитые свинцом. Первоначально снаряды системы Розенберга изготавливались недальнобойной формы (с цилиндрической запоясковой частью). Наиболее распространенными шрапнелями Розенберга оказались:

а) с 24 стержнями полной длины (обозначение «Р»);

б) с 48 стержнями половинной длины (обозначение «Р/2»);

в) с 96 стержнями 1/4 длины (обозначение «Р/4»).

Стержневая шрапнель системы Розенберга отличалась от пулевой лишь устройством готовых убойных элементов, представляющих собой стальные стержни призматической формы.

Наибольшее практическое применение в зенитной артиллерии получили шрапнели с 48 стержнями массой по 43-55 г каждый, уложенными в стакане в два яруса. Такая шрапнель до 1939 г. являлась основным снарядом в зенитной артиллерии калибра 76 мм.

Кроме того, было разработано еще несколько мелкосерийных и опытных образцов шрапнелей Розенберга, в том числе - опытная шрапнель со 192 стержнями, шрапнели со стале-свинцовыми элементами круглого сечения и со стальными элементами сегментного сечения.

Важнейшими недостатками стержневой шрапнели явились:

Недостаточная скорость убойных элементов;

Малое количество и недостаточный угол разлета убойных элементов;

Наличие неразрывающегося при действии шрапнели стакана, способного наносить значительные повреждения наземным объектам при зенитной стрельбе.

В период Первой мировой войны 1914-1918 гг. для борьбы с самолетами, имеющими много оттяжек и стоек, стали использовать шрапнель с накидками системы Гартца и системы Колесникова. Шрапнель системы Гартца содержала в качестве убойных элементов так называемые накидки, представляющие собой попарно связанные короткими тросами стальные трубки, залитые свинцом. 76-мм шрапнель (обозначение «Г-Ц») содержала 28 накидок массой 85 г каждая. При попадании таких накидок в проекцию самолета они должны были перебивать стойки, что выводило его из строя.

С развитием авиационной техники поражающее действие таких накидок по самолетам стало совершенно ничтожным, а изменившиеся баллистические качества накидок сделали этот снаряд вообще малопригодным. Имелись данные по стрельбе таким боеприпасом по проволочным заграждениям на малые дальности. По крайней мере, «Карманная книжка войскового артиллериста» от 1928 г. еще рекомендовала стрельбу шрапнелью Гатрца по проволочным заграждениям на дальности не более 2 км.

В шрапнели системы Колесникова было 12 накидок, состоящих из шаровых свинцовых пуль диаметром 25 мм, попарно соединенных тросиком длиной около 220 мм. Кроме накидок в шрапнели Колесникова содержалось около 70 обычных шрапнельных пуль (безтросиков).

В качестве иллюстрации попыток конструкторской мысли повысить поражающее свойство убойных элементов шрапнелей, предназначавшихся для стрельбы по воздушным целям, можно рассмотреть снаряды с разрывными элементами.

Такие шрапнели содержали убойные элементы, снаряженные взрывчатым веществом, вследствие чего каждый такой элемент представлял собой разрывной снаряд, равноценный малокалиберной осколочной гранате.

По способу взрыва убойных элементов шрапнели можно разделить на две группы. К первой группе относятся шрапнели, разрывные элементы которых были снабжены пороховыми замедлителями, воспламеняющимися при взрыве шрапнели. Разрыв этих элементов происходил на полете после выгорания замедлителей, независимо от момента встречи элемента с целью.

В качестве недостатка шрапнели первой группы следует указать на то, что независимость взрыва элементов от встречи с целью сводит эффективность их действия почти к нулю.

Шрапнели второй группы имеют разрывные элементы, снабженные ударными взрывателями, в результате чего такие элементы взрывались только при встрече с преградой.

Подобная конструкция шрапнели оказалась значительно более эффективной, однако другие недостатки, присущие такой схеме, а также малое число убойных элементов, сложность их изготовления и опасность при стрельбе, обусловленная большим количеством капсюлей, исключили возможность принятия ее на вооружение в середине XX века.

Из особенностей конструкции других видов шрапнелей следует отметить использование в их снаряжении трассирующих составов.

Такие снаряды оказались очень полезными при стрельбе по самолетам для корректирования стрельбы. В такой шрапнели поверх поражающих элементов помещали трассирующий состав, воспламенение которого производилось дистанционной трубкой через специальный огнепровод, а для выхода газов в корпусе снаряда имелись отверстия.

Предложенная конструкция трассирующего снаряда или, как его называли вначале, снаряд с «видимой траекторией», оказалась несовершенной даже для того времени: при полете снаряда след, оставляемый горящим трассирующим составом, был неустойчивым и нечетким.

В отношении использования шрапнели для зенитной стрельбы интересно упоминание профессором Цитовичем стрельбы из германской 15-см пушки по французскому аэростату шрапнелью с 1550 пулями массой 11 г и 44-с трубкой на дальность 16 км. Для стрельбы по дирижаблями и аэропланам создавалась также зажигательная шрапнель. Таким образом, шрапнель стала по-своему «предком» ряда специальных снарядов. Так, зажигательный 3-дм снаряд Стефановича, принятый русской армией в годы Первой мировой войны, по устройству напоминал 3-дм шрапнель; осветительные снаряды Погребнякова к 48-лин гаубице изготавливались на основе корпусов 48-лин шрапнелей. Поступали предложения и по совершенствованию классической шрапнели. Так, в 1920 г. в РСФСР предлагали для увеличения массы пуль изготавливать их из сплава свинца с мышьяком.

Первая мировая война породила множество споров на тему «шрапнель или граната», причем большинство специалистов отдавали первенство «гранате». К концу 1920-х гг. осколочные, осколочно-фугасные и фугасные снаряды фактически приобрели свой современный вид и стали главными типами снарядов. Но шрапнель все еще оставалась «на службе».

«Артиллерийский стрелковый справочник для наземной артиллерии» 1940 г. давал следующие рекомендации по выбору снаряда:

По броневым сооружениям, танкам, бронемашинам - бронебойная граната, в крайнем случае - граната;

По открыто движущейся пехоте, кавалерии, артиллерии, по перебегающей пехоте - шрапнель, в крайнем случае - граната;

По самолетам и аэростатам - шрапнель;

По бетонным сооружениям - бетонобойный снаряд;

Во всех остальных случаях - граната.

Для стрельбы шрапнелью рекомендовался полный заряд, но «если цель в складке местности» - уменьшенный (для большей крутизны траектории) . Несмотря на некоторую устарелость рекомендаций «Справочника», видно, что шрапнель все еще считали достаточно эффективным боеприпасом. Сохранение шрапнели в боекомплекте и продолжение выпуска связано с ее возможностями поражать атакующую живую силу на средних и ближних дальностях и использования для самообороны орудий (отечественную трубку Т-6, например, можно было установить «на удар», на дистанционное действие и «на картечь») . Шрапнель казалась предпочтительной для организации заградительного огня ближе к своим позициям: скажем, для 122 и 152-мм гаубиц удаление полосы заградительного огня от своей пехоты составляло не менее 100-200 м при стрельбе шрапнелью и не менее 400 м при стрельбе гранатой (бомбой). При разрыве шрапнель и граната давали различное распределение поражающих элементов в пространстве, но все же стоит сравнить количество поражающих элементов (в плане поражения открытой живой силы):

76-мм граната - 200-250 убойных (массой более 5 г) осколков, площадь поражения при взрывателе мгновенного действия - 30x15 м;

76-мм шрапнель - 260 пуль массой по 10,7 г, площадь поражения - 20x200 м;

122-мм граната - 400-500 убойных осколков, площадь поражения - 60x20 м;

122-мм шрапнель - 500 пуль массой по 19 г, площадь поражения - 20x250 м.

При разработке новых шрапнельных снарядов предпринимались попытки придать им и другие поражающие факторы. Скажем, исследователь истории развития отечественной артиллерии А.Б. Широко-рад приводит сведения о «работе особой секретности» по теме «Лафет», проведенной в 1934- 1936 гг. совместно Остехбюро («Особым техническим бюро по военным изобретениям специального назначения») и АНИИ РККА, в которой объектом исследования и разработки была шрапнель с ядовитыми элементами. Особенностью конструктивного исполнения этой шрапнели было то, что в маленькие 2-граммовые и 4-граммовые пульки запрессовался кристаллик ядовитого вещества. В декабре 1934 г. 76-мм шрапнель, начиненная ядовитыми пулями, была испытана тремя выстрелами. По заключению комиссии, стрельбы прошли успешно. Тут можно вспомнить сообщения французских врачей времен Первой мировой войны о нахождении в ранах солдат фосфора, затруднявшего заживание ран: предположили, что германцы стали перемешивать в своих снарядах шрапнельные пули с фосфором. До начала и в ходе Великой Отечественной войны артиллерийские выстрелы со шрапнельными снарядами входили в боекомплект 76- и 107-мм пушек, а также 122-и 152-мм гаубиц. При этом их доля составляла 1/5 часть боекомплекта (76-мм дивизионные пушки) и более. Так, например, у первой САУ СУ-12, поступившей на вооружение Красной Армии в 1933 г. и оснащенной 76-мм пушкой обр. 1927 г., возимый боекомплект составлял 36 выстрелов, из которых одну половину составляли шрапнели, а другую - осколочно-фугасные гранаты.

В советской военной литературе отмечалось, что в ходе гражданской войны в Испании 1936- 1939 гг. проявилось «отличное действие шрапнели по открытым живым целям на малых и средних боевых дальностях», а «требования на шрапнели непрерывно росли».

Во время и в ходе Великой Отечественной войны неоднократно издавались директивы и приказы, которые непосредственно касались использования шрапнелей в бою. Так, в директиве штаба артиллерии Западного фронта №2171с от 7 сентября 1941 г. об устранении недочетов в использовании артиллерии в бою, в пункте четвертом «Стрельба» указывалось: «Стрельба шрапнелью в загоне. Попытка оправдать отсутствием целей - ложная и неправильная, нередки случаи попыток со стороны противника перехода в контратаки, никаким другим снарядом, как шрапнелью, в таких случаях можно и нужно наносить противнику смертельный удар». А в приказной части директивы говорилось: «Широко применить стрельбы с рикошета и шрапнелью... »

Небезынтересно привести выдержку из приказа №65 от 12 ноября 1941 г. командующего войсками Западного фронта генерала армии Г.К. Жукова: «Боевая практика показывает, что наши артиллеристы совершенно недостаточно применяют шрапнель для поражения открытой живой силы противника, предпочитая использование для этой цели гранаты с установкой взрывателя на осколочное действие.

Недооценка шрапнели может быть объяснима лишь тем, что молодые артиллеристы не знают, а старые командиры - артиллеристы забыли, что шрапнель 76-мм полковой и дивизионной пушки при стрельбе по открытой живой силе на средние дальности 4 -5 км дает поражение в два раза больше, нежели граната с установкой на осколочное действие.

На этот крупнейший недочет в боевой деятельности артиллерии указал в специальном приказе Народный Комиссар Обороны т. СТАЛИН и потребовал немедленного его устранения».

В издаваемом в годы войны «Учебнике сержанта артиллерии» достаточно подробно излагались правила и особенности боевого применения шрапнели как непосредственно для поражения живой силы, так и при стрельбе по легкобронированным целям (трубка устанавливалась на ударное действие и при контактном подрыве снаряда было возможно поразить броню до 30 мм).

Об опыте применения шрапнели в ходе Великой Отечественной войны можно судить и по руководству «Боеприпасы к 76-мм орудиям наземной, танковой и самоходной артиллерии», изданном в 1949 г. В нем особо указывалось, что 76-мм пулевая шрапнель может применяться «для стрельбы по пехоте, находящейся на автомашинах или танках, по привязным аэростатам и опускающимся парашютистам, а также для прочесывания лесных опушек и зарослей».

После Второй мировой войны шрапнель продолжала оставаться в боекомплектах некоторых артиллерийских систем. Устаревший тип снаряда довольно долго сохранял себе «нишу» в боекомплекте артиллерии, хотя и все более сужающуюся. Известно, что в ограниченном количестве она использовалась и позднее - в локальных войнах и других вооруженных конфликтах.

В нашей стране и за рубежом весьма интенсивно проводились работы, направленные на повышение могущества артиллерийского снаряда типа шрапнель. И не секрет, что они увенчались успехом. Так, американцы в 1967 г. начали применять во Вьетнаме снаряды со стреловидными поражающими элементами. 1500- 2000 «стрелок» длиной около 25 мм и массой 0,5 г каждая собирались в блок в корпусе снаряда. При срабатывании дистанционного взрывателя специальные шнуровые заряды «раскрывали» головную часть снаряда, а донный вышибной заряд выбрасывал блок из корпуса. Расхождение элементов в радиальном направлении обеспечивалось вращением снаряда. В 1973 г. в СССР на вооружение был принят снаряд, снаряженный готовыми поражающими элементами стреловидной формы, который по эффективности поражения оказался лучше классической шрапнели. Заметим, что идеи замены круглых пуль в шрапнели «пулями-стрелами» высказывались еще в начале XX века.

Также необходимо отметить, что принцип действия шрапнельного снаряда используется и в некоторых современных боеприпасах основного (например, в кассетных, зажигательных, боеприпасах с образованием «осевого осколочного поля») и специального назначения (осветительных, агитационных) как для ствольных, так.и для реактивных систем. И тут снова можно обратиться ко временам Генри Шрапнеля. Когда снаряды его системы еще только поступали на вооружение, другой известный британский артиллерист Уильям Конгрев работал над боевыми ракетами. И к 1817 г. среди прочих образцов Конгрев создал и несколько шрапнельных ракет, боевая часть которых содержала от 48 до 400 «карабинных пуль». Что ж, многие «старые» идеи со временем обретают новую жизнь.

Подготовил к печати С.Л. Федосеев

Литература и источники

1. Агренич А.А. От камня до современного снаряда. - М.: ВИ МО СССР, 1954.

2. Барсуков Е.З. Русская артиллерия в мировую войну - М.: Воениздат, 1938.

3. Бескровный Л.Г. Армия и флот России в начале XX в. -М.: Наука, 1986.

4. Бескровный Л.Г. Русские армия и флот в XIX в. -М.; Наука, 1973.

5. Брухмюллер Г. Артиллерия при наступлении в позиционной войне. - М.: Госвоениз-дат, 1936.

6. Война будущего. Сборник докладов. - ML: Госвоениздат, 1925.

7. Вукотич А.Н. Зенитная артиллерия. - М., 1929.

8. ГАУ МО СССР Боеприпасы к 76-мм орудиям наземной, танковой и самоходной артиллерии. Руководство. - М.: ВИ МО СССР, 1949.

9. Карманная книжка войскового артиллериста - М.-Л.: Госиздат, Отдел военной литературы, 1928.

10. Клюев А.И. Боеприпасы артиллерии. Учебник ВАКА. -Л., 1959.

11. Круглов А.П. Артиллерийский стрелковый справочник для наземной артиллерии. - М.: Воениздат, 1940.

12. Ларионов Я.М. Записки участника мировой войны - М.: Гос. публичная историческая библиотека, 2009.

13. Лей В. Ракеты и полеты в космос. - М.: ВИ МО СССР, 1961.

14. Никифоров Н.Н. Учебник сержанта артиллерии. Кн. 1. - ВИНКО, 1944.

15. Нилус А.А. История материальной части артиллерии. - СПб., 1904.

16. Приказ Командующего войсками Западного фронта №065 от 12 ноября 1941 г. «Об использовании шрапнели артиллерией для поражения открытой живой силы противника».

17. Рдултовский В.И. Исторический очерк развития трубок и взрывателей - М.: Оборон-гиз, 1940.

18. Справочник по боеприпасам наземной артиллерии. -ВИНКО, 1943.

19. Средства поражения и боеприпасы. Под ред. В.В. Селиванова - М.: МГТУим. Н.Э. Баумана, 2008.

20. Третьяков Г.М. Боеприпасы артиллерии. - М.: ВИ МО СССР, 1947.

21. Фесенко Ю.Н., ШалковскийА.Г. Полевая артиллерия русской армии в русско-японской войне - СПб.: Галлея Принт, 2005.

22. Цитович. Тяжелая артиллерия сухопутных войск - М.: Госвоениздат, 1933.

23. Шварте, Современная военная техника. Кн. II - М.: Госвоениздат, 1933.

24. Широкорад А.Б. Энциклопедия отечественной артиллерии. Под общ.ред. Тараса А.Е. - Минск: ХАРВЕСТ, 2000.

25. Эрр. Артиллерия в прошлом, настоящем и будущем. - М.: Воениздат, 1941.

26. Артиллерийский журнал. - 1906, №8.

27. Военный вестник. - 1927, №34.

Для комментирования необходимо зарегистрироваться на сайте

fkrchr.ru
