Косоур является неотъемлемым элементом любой лестницы. При изготовлении лестничной конструкции своими руками, необходимо обратить внимание и на технологию изготовление косоуров.

Изготовление косоуров для лестниц своими руками

Изготовление косоуров один из первоначальных этапов изготовления и установки лестничной конструкции своими руками. Для деревянных лестниц, самым лучшим вариантом будут твердые породы деревьев, например, дуб, для большей прочности конструкции.

В связи с тем, что косоуров потребуется два, первый будут служить образцом, или шаблоном, по которому в точности необходимо сделать второй. Даже небольшие отступления от размеров, могут привести к перекосу лестничной конструкции.

После порезки заготовки и выпилки отверстий под ступени, необходимо проводить установку и закрепление косоуров, используя саморезы или анкерные болты.

Для того чтобы выполнять некоторые необходимые элементы и работы, к примеру специальный пах для центральной опоры, может понадобиться набор фрез.

Изготовление металлических косоуров самостоятельно достаточно длительная и тяжелая процедура, с применением фрез по металлу, сварочного аппарата и множества других инструментов. Однако, металлические косоуры, характеризуются следующими преимуществами:

• Надежность;
• Безопасность;
• Долговечность;
• Легкость;
• Доступная цена.

Размер, ширина

Главными и единственными размерами косоура являются ширина и высота, которые обусловлены следующими характеристиками:

Высота косоура напрямую зависит от высоты помещения и общих габаритов лестничной конструкции.

Ширина элемента лестницы обусловлена шириной проема и ступеней, которые собственно и составляют необходимый размер (для удобства рекомендуют добавить несколько «см»).

Вычисление размеров косоура лестничной конструкции также от угла наклона балки, рекомендуется принимать значения от 20 градусов до 70 градусов. Различают рекомендованные общепринятые углы построения лестничных конструкций:

9°-20° - наружные пологие лестницы.

21°-36° - для жилых или общего пользования зданий.

37°-41° - устанавливаемые внутри квартир.

42°-45° – для чердаков и подвалов.

46° - 70 – лестницы стремянного типа.

Для лестниц, устанавливаемых внутри жилых помещений, оптимальнее всего подобрать угол в пределах от 35 градусов до 40 градусов. Такое значение не будет вызывать дискомфорта при движении по лестнице.

Рассчитывая размеры косоура стоит руководствоваться одной строительной хитростью – правило прямоугольного треугольника: сумма квадратов катетов равна квадрату гипотенузы. То есть А²+В²=С². В этой формуле

· А – высота косоура,

· В – длина лестничного марша,

· С – длина косоура.

Что лучше: тетива – косоур

Основными несущими элементами лестничных конструкций, независимо от вида и применяемого материала, являются тетивы и косоуры, которые имеют разные конструкции и назначения.

Тетива используется в тех случаях, когда ступени располагаются, как внутри пространства лестницы, именно за счет тетивы они крепятся к конструкции. Тетивы представляют собой специальные наклонные балки (2 шт), установленные по бокам лестницы.

Косоур используется, когда ступени лежал поверх основного каркаса, собственно к косоуре крепятся непосредственно ступени.

Схожесть между тетивой и косоуром заключается в том, что это две наклонные балки, однако существенная разница заключается непосредственно в выбранном дизайне лестничной конструкции.

Лестницы с косоурами зрительно кажутся намного легче и компактнее, чем конструкции с использованием тетив.

Изготовление ступеней: доска – фанера

Независимо от основы самой лестничной конструкции, для обеспечения прочности лестницы, всегда рекомендуют выполнять ступени из дерева, а после можно подобрать любой вариант отделки. В таком случае становится существенный вопрос, что выбрать доску или фанеру?

Выбор между доской и фанерой не значителен, отличительной характеристикой являются:

1. Последующая отделка.
2. Прочностные качества.

В случае если используется фанера, в дальнейшем обязательно применение шпаклевки и специальных отделочных материалов, однако, с древесиной, возможно будет просто покрасить ступеньки закрепляющим лаком, подходящим по цвету и оттенку к выбранному стилю в интерьере.

В основном фанеру используют в качестве отделочного материала для внутренней стороны лестницы.

При обустройстве монолитных лестничных конструкций, можно заливать из бетона, как всю лестницу, так и только косоуры, которые предназначены для того чтобы в будущем устанавливать на них ступени. Таким образом, лестничная конструкция создается более легкой и элегантной. В варианте монолитной железобетонной лестницы, косоур неотделим от ступеней.

Для того чтобы косоур и ступени получились красивыми и ровными заливать их необходимо одновременно под опалубку. Для прочности конструкции выполняется каркас из арматуры с металлическими прутами. Такие правилам относятся ко сем лестничным конструкциям такого плана, независимо от того, будет лестница маршевая или винтовая. Вдоль всего лестничного пролета необходимо уложить деревянные пластины, которые будут в последствие служить опорой для ограждений.

Для заливки бетонных лестничных конструкций допустимо использовать только бетон марки В15!

Виды косоуров

Косоуры, также как и лестничные конструкции различаются по видам и технике исполнения, среди типов косоуров выделяют следующие:

Остальные типы косоуров используются в лестничных конструкциях достаточно редко.

Установка ступеней к косоуром происходит двумя способами, по этой характеристике, также можно сделать разделение:

Второй вариант используют в случаях, когда горизонтальность будущей лестницы необходимо выровнять. Для того чтобы исправить несоосность необходимо косоур выполнить в виде гребенки с небольшими зубчиками, в которые в дальнейшем будут уложены плоские ступени.

Ступени уложенные классическим методом на косоур в основном применяют для лестниц, выполненных на металлическом каркасе, в зубчатую гребенку можно сделать только из дерева.

Косоуры из железобетона редко используется в частных домах или загородных коттеджах, в основном такие конструкции применяют для многоквартирных и многоэтажных домов. Железобетонные косоуры достаточно сложно выполнить самостоятельно без соответствующих приспособлений и оснастки, такие косоуры сделаны в основном на промышленных предприятиях, в заводских условиях.

Металлические косоуры могут быть изготовлены из тавров или профильных труб, однако устанавливая такую конструкцию в доме стоит быть готовым к тому, что она достаточно громоздкая.

Деревянные косоур представляет собой массивную широкую доску или брус с большим сечением.

Единственно важным фактором, определяющим косоур является его прочность, так как именно косоур отвечает за надежно передвижение по лестнице. Косоур несет нагрузку всех составляющих элементов лестничной конструкции и помимо этого должен выдерживать ежедневную нагрузку, обеспеченную уровнем проходимости по лестнице.

Выполняя косоур самостоятельно необходимо уделить особое внимание его расчетам. Также такой элемент в лестнице в значительной мере подвержен раскачиванию и вибрациям.

Библиотечные лестницы

Библиотечные лестницы в основном выполняют малогабаритными и, как правило винтового вида. Назначение библиотечных лестниц достаточно ограниченное – подъем на небольшие высоты в ограниченном помещении.

Библиотечные лестницы достаточно актуальны для подъема на балюстраду, которая выполнена до половины небольшой комнаты.

В некоторых современных интерьерах, библиотечные лестничные конструкции используют в качестве опоры для двухуровневых спальных комнат.

Изготовление косоура для лестницы своими руками: размер, ширина, как сделать, что лучше – тетива или косоур, из чего сделать ступени: доска, фанера, узел деревянной косоурной лестницы, расчет ступеней на бетонном косоуре, лестничные марши, из чего состоят библиотечные лестницы

Сообщение
отправлено.

Очень важно спроектировать удобную деревянную лестницу на второй или третий этаж, которая к тому же будет наименее травмоопасной для вас и ваших детей, без потери привлекательности. Решить проблему верного расчета прямой одномаршевой деревянной лестницы в дом поможет наш онлайн калькулятор и справка к нему.

Калькулятор позволяет произвести онлайн расчет прямой лестницы на косоурах. Программа формирует по результатам расчетов 3D модель прямой лестницы , чертежи всех конструктивных элементов прямой лестницы с косоурами.

Как рассчитать лестницу на косоурах онлайн?

Измерьте и внесите основные размеры конструкции - параметры лестничного пролета, замерьте расстояния между уровнями чистого пола второго и первого этажа. Затем заполните данные по ступеням лестницы, косоуру и подступенкам. Нажмите кнопку "Рассчитать".

В итоге вы получите 3D модель лестницы, спроектированную по вашим параметрам, итоговые расчетные данные по конструкции лестницы, куда входит угол наклона лестницы, количество ступеней, высота и ширина каждой ступеньки прямой деревянной лестницы. Программа расчета лестниц нарисует четыре подробных чертежа прямой лестницы на косоурах:

1. вид лестницы сбоку
2. вид лестницы сверху
3. отдельный чертеж косоура прямой лестницы
4. чертеж ступеней

Не можете определиться с необходимыми исходными размерами? Чуть ниже мы сориентируем вас по основным распространенным в строительстве параметрам прямой лестницы, ее углу, размерам ступеней, спроектированным с учетом удобства подъема и спуска по прямой деревянной лестнице.

Оптимальные размеры лестниц, угла наклона, ступеней

Существуют СНИПы и ГОСТы по параметрам лестниц, высоте, ширине ступеней, которые очень важно соблюдать во избежание травм. Прибегают к нормам ГОСТ 23120-78 - описывает требования к маршевым лестницам.

• Ширина проема лестницы. За стандартную величину в частном доме принимают 90 - 110 см. Если свободное пространство ограничено, можно ширину проема заузить, минимальное критическое значение - 80 см.
• Высота и ширина ступеней. Согласно стандартам максимальная высота ступенек не может превышать 200 мм. Обычно 15 - 17 см. Оптимальная ширина ступени 27 - 30 см.

Стандартная длина шага 60 - 63 см. При расчетах часто прибегают к формуле "идеальной безопасной лестницы", разработанной несколько столетий назад французским инженером Блонделем: 2 высоты ступени + ширина ступени = шаг 60 - 63 см

• Угол уклона лестницы. Оптимальный удобный угол для подъема / спуска - в диапазоне 29 - 35 градусов.
• Для изготовления ступеней и подступеней используют деревянные доски: для подступенка оптимальная толщина — 30 мм; для ступеней — 40 мм.
• Минимальный выступ деревянной ступени (свес) над подступенком - 30 мм, максимальный - 40 мм. Свес увеличивает поверхность ступени.
• Количество ступеней для одного пролета лестницы - не более 18 штук. В среднем 10 - 12, но, конечно, это зависит от длины марша. Советуем количество ступенек сделать нечетным - таким образом, начинать и заканчивать подъем или спуск по лестнице вы будете одной и той же ногой.
• Высота перил должна начинаться от 90 см в целях безопасности.
• Наконец, не стоит забывать, что минимальная высота в проходе лестницы - от любой ступеньки марша до ближайшего препятствия по вертикали, должна составлять не менее двух метров.

Если говорить о нагрузках, которые испытывает стандартная лестница в жилом доме - 300 кг/м². Прогиб их не должен превышать 1/400 пролёта.

3D визуализация позволит оценить удобство прямой лестницы на косоурах, представить вид будущей прямой лестницы из дерева, наглядно поэкспериментировать с количеством и размерами ступеней.

Лестницы на косоурах можно изготавливать своими руками. Проектируя и возводя здание выше одного этажа, нельзя не задуматься о строительстве лестницы. Наиболее распространены лестничные конструкции:

• на косоурах;
• на тетивах;
• на больцах;
• винтовые.

Но смело можно сказать, что самыми распространенными и востребованными являются лестницы на косоурах. К их преимуществам можно отнести:

• применение широкого ассортимента материалов;
• простота в изготовлении и монтаже;
• когда заданы ширина и высота, их легко адаптировать к нужным габаритам;
• несложное крепление ступеней, при необходимости их легко заменить;
• возможность располагать косоуры ближе или дальше от краев ступеней;
• достойный внешний вид, который легко при желании стилизовать.

Особенности конструкции

Косоуры — это опорные детали лестницы, которые устанавливаются под определенным углом и на них крепятся ступени. По-другому их называют балками. В зависимости от ширины возводимой лестничной конструкции, а также материалов для изготовления, в ее структуре может быть один и более таких элементов.

Как сделать косоур для лестницы? Обладая нужной информацией и необходимыми материалами, можно самостоятельно сделать такую конструкцию.

Какие материалы используют? Для создания лестничных конструкций применяются различные материалы. Для изготовления косоура чаще всего используются:

• древесина;
• металлопрокат;
• железобетон.

Среди всех самым простым в обработке материалом для лестниц на косоурах является древесина.

Такие ее характеристики, как большой уровень механической прочности, малый удельный вес и привлекательный внешний вид, добавляют ей плюсы. Деревянная конструкция отлично поддается шлифовке, полировке, а с производством современных средств защиты отлично предохраняется от влаги и других неблагоприятных воздействий.

Деревянная лестница на двух косоурах — классический вариант, который вписывается практически в любой интерьер. Изготовление деревянной лестницы настолько не сложное, что свободно выполняется в домашних условиях. Для этого не требуются специальные инструменты, все необходимое вполне может оказаться в домашней мастерской.

Сложнее в обработке, но не менее используемый материал — металл. Для устройства металлического косоура зачастую используют такие разновидности проката, как двутавр, швеллер или прямоугольная труба. Практически всегда, когда делается конструкция на одном косоуре, его изготавливают металлическим. Однако более распространен вариант использования двух балок.

Металлическая конструкция прочная, надежная и позволяет делать изогнутые вариации лестниц, что является бесспорным плюсом материала. Однако в домашних условиях изготовление изогнутого косоура будет не возможно. А прямой, более традиционный косоур, своими руками вполне можно попробовать сделать, если есть навыки работы с металлом, болгарка и сварочный аппарат.

Касательно железобетона, то зачастую его применяют в массовом жилищном строительстве. Обычно такие лестницы отливают на заводе готовым монолитом. В этом случае балки и ступени не отделимы друг от друга. Но некоторые заводы выпускают отдельно изготовленные балки и ступени. Такая конструкция собирается на месте по частям с помощью металлических штырей и раствора. Железобетонную конструкцию на косоурах своими руками без помощи крана собрать будет проблематично.

Расчет размеров конструкции

1. Высота конструкции. Измеряется вертикально расстояние от пола, на котором монтируется конструкция до пола следующего этажа (с учетом перекрытий).
2. Общая длина конструкции по горизонтали. Расстояние, которое будет занимать лестница от первой до последней ступени.
3. Глубина проступи. Расстояние, которое отводится для установки ноги при подъеме по ступеням. Зачастую его берут в промежутке 25-40 см, такое расстояние считается эргономичным и безопасным при эксплуатации лестницы.
4. Высота подступенка. Удобный будет подступенок размером 12-22 см. Ниже — шаги будут слишком мелкие, выше — придется поднимать слишком высоко ногу, в обоих случаях пользоваться лестницей может быть не очень удобно.

Пример расчета.

Допустим, высота 3 м;

Желаемая длина 4,5 м;

Глубину проступи, к примеру, возьмем 30 см (0,3 м).

Рассчитаем количество ступеней: делим длину лестницы на глубину проступи и получаем нужное количество.
4,5 м / 0,3 м = 15 штук.

Рассчитаем высоту подступенка для этой конструкции: делим высоту лестницы на рассчитанное выше количество ступеней и находим нужную высоту:

3 м / 15 шт. = 0,2 м (или 20 см).

Этот размер входит в общепринятый диапазон и является удобным для эксплуатации лестницы.

Чтобы сделать расчет косоура по длине, представим, что вся конструкция — это треугольник. Роль катетов выполняют длина и высота лестницы, а балка — его гипотенуза. Зная два размера, используя теорему Пифагора, найдем третий.

Видео об изготовлении простой лестнице на вырезанном косоуре и расчете косоура:

Пример расчета.

Высота в квадрате плюс длина в квадрате равняется длина косоура в квадрате. Берем от получившегося числа корень квадратный и находим длину балки для нашей лестницы.
32 + 4,52 = 9 + 20,25 = e29,25 = 5,4 м.

Получается, что для лестницы с такими габаритами понадобится балка длиной 5,4 м. Проделав такие несложные расчеты правильно, можно сделать косоур своими руками и самостоятельно построить дома лестницу.

Однако не стоит забывать о таком важном моменте, как зыбкость косоура. Она определяет прочность и устойчивость к постоянным и переменным нагрузкам на балки и лестницу в целом. Расчет на зыбкость можно произвести, зная, какие материалы будут использоваться для балок, ступеней, перил и отделки. Очень важно сделать этот расчет правильно. Так как в противном случае возможен прогиб конструкции или ее разрушение.

Изготовление изделия

Как сделать косоур для деревянной лестницы? Несложная деревянная лестница на косоурах своими силами изготавливается достаточно быстро. Зачастую самая обыкновенная деревянная конструкция для коттеджа состоит из таких элементов, как:

• две балки;
• ступени;
• подступенки;
• перила.

Для такой лестницы на косоурах можно приобрести уже готовые ступени и перила, а вот балки вполне можно сделать собственноручно. Помимо материала, понадобятся инструменты:

• пила;
• молоток;
• шуруповерт;
• дрель;
• шлифовальная машинка;
• рулетка;
• уровень;
• дюбеля, саморезы;
• карандаш и угольник.

Видео об изготовлении винтовой лестницы на косоуре:

Для изготовления балок нужно запастись досками толщиной не менее 6 см и шириной 25-30 см. Помимо размеров, следует обратить внимание на качество древесины. Чаще всего используют дуб, клен сосну или бук, тщательно проверив доски на трещины и другие повреждения, которые могут снизить прочность сооружения. Найти качественный материал может оказаться нелегко, поэтому вполне можно использовать клееную доску.

Видео об изготовлении лестницы на ломаном косоуре:

Отобрав доски, их нужно разметить соответственно произведенным заранее расчетам. С помощью уголка наносим карандашом разметку мест, где будут сделаны выпилы под ступени. На концах отмечаем места, в которых будут пазы для поперечной доски, которая крепится к обеим балкам. Ее длина обычно равна ширине лестницы. Так же точно делаем второй косоур для лестницы.

Когда нанесена разметка всех ступеней, пилой в доске делаем необходимые пропилы строго по карандашу. Нижний конец балки, который будет закреплен на полу, срезается параллельно местам крепления ступеней. Верхняя часть балок срезается под нужным углом в зависимости от способа крепежа конструкции. После того как сделаны все необходимые пропилы, нужно отшлифовать готовые балки. Теперь остается закрепить все детали (балки, ступени, перила, подступенки) на свои места, и лестница на косоурах будет готова.

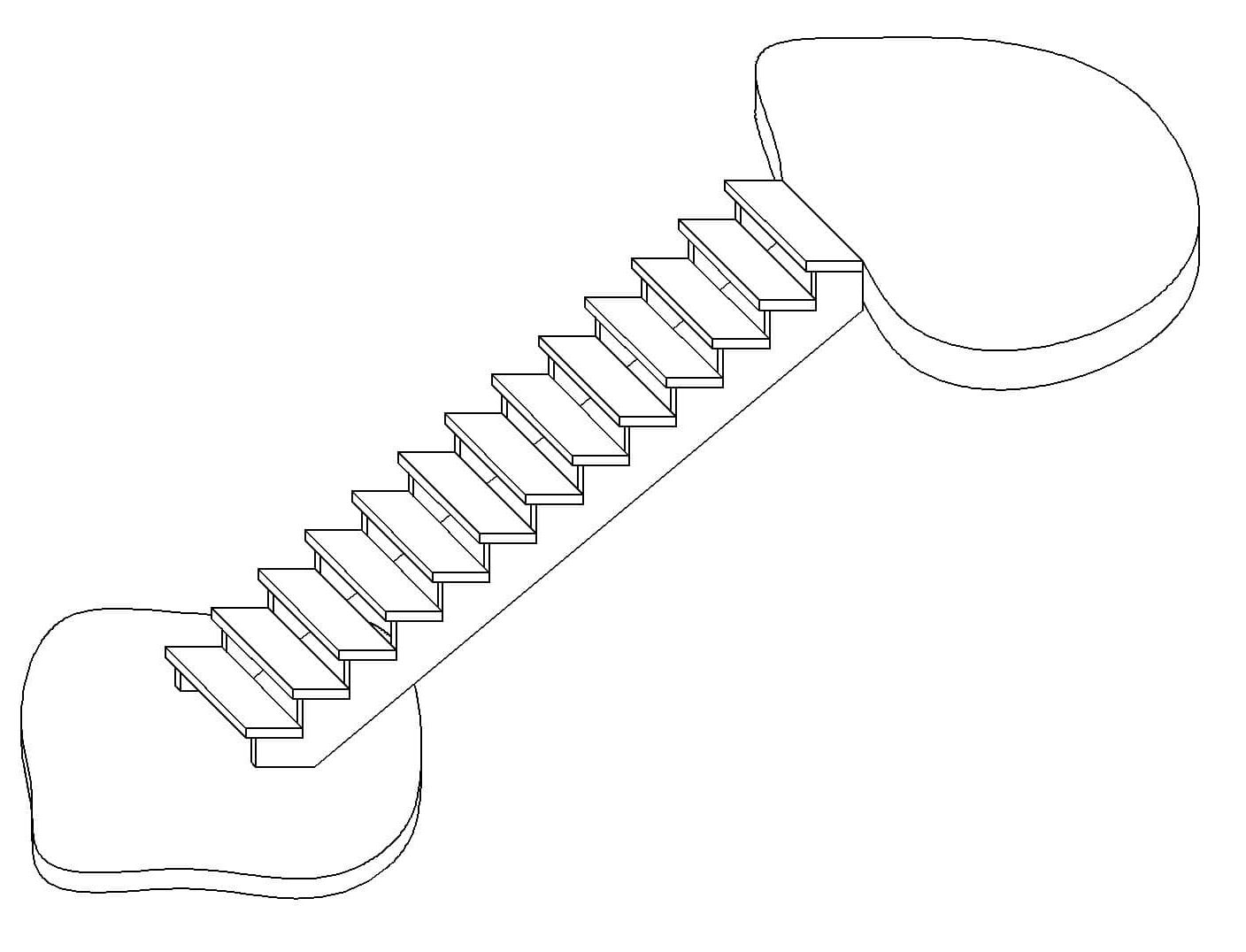

Рис. 1 Общий чертеж лестницы

• Y - высота проёма — как правило определяется высотой этажей Вашего дома
• X - длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z - ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• C - количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• W - толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F - выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• T - толщина косоура — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу

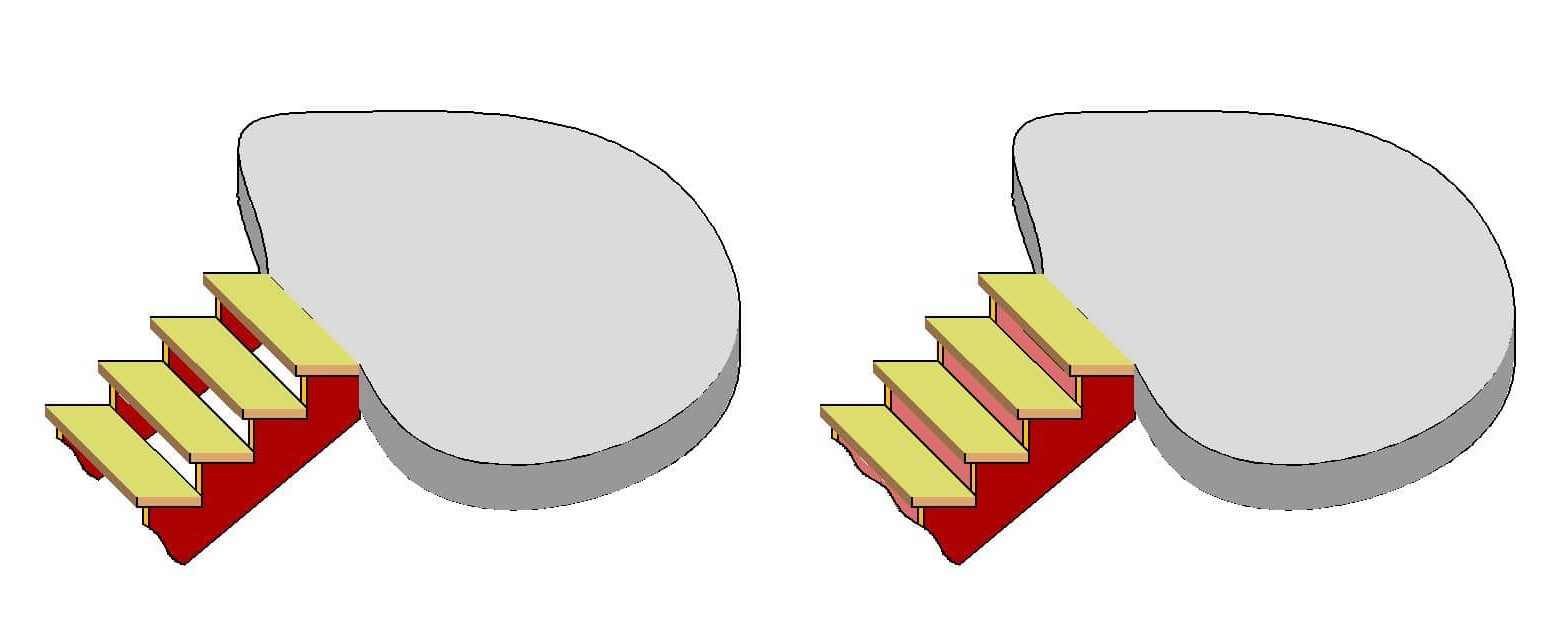

Функция «Показывать подступенки: H»

Рис. 2 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 3 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж»:

Рис. 4 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

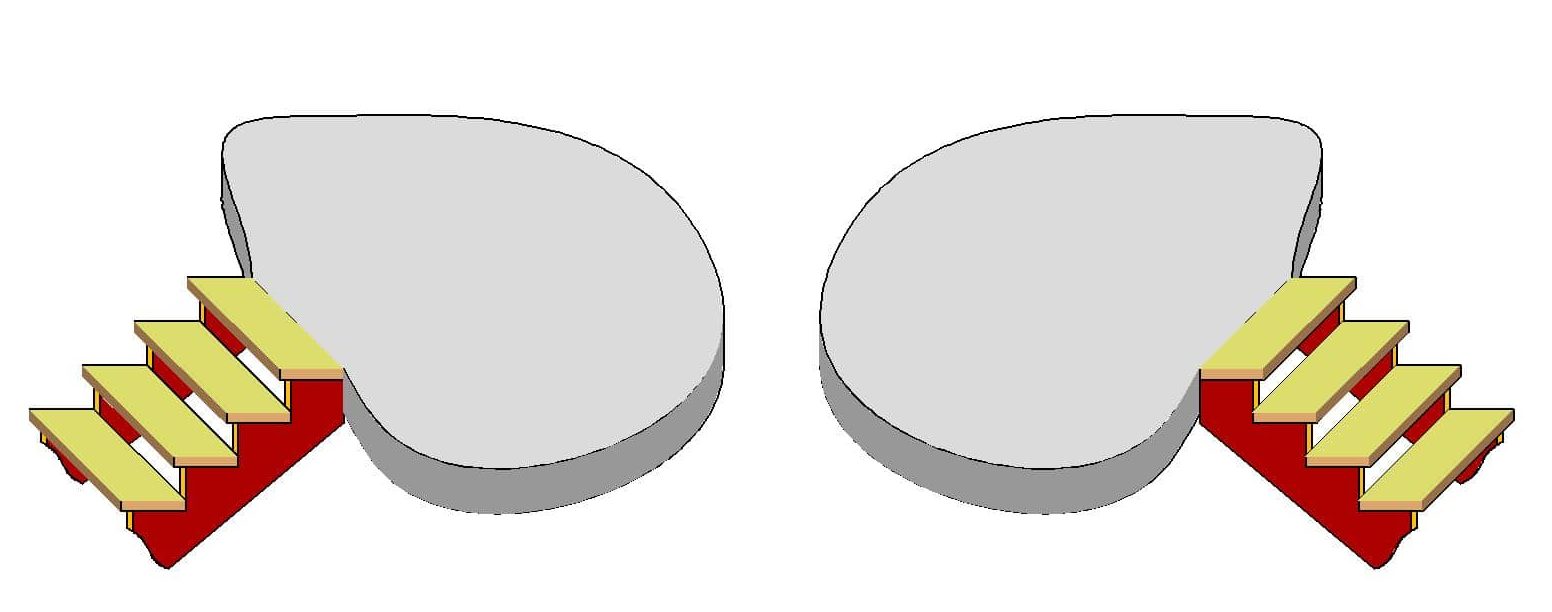

Рис. 5 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Расчет прямой лестницы с косоурами

Главный результат работы данного калькулятора:

1. Чертёж косоура
2. Чертёж ступени

По этим чертежам изготавливаются детали, из которых собирается конструкция.

Рис. 6 Чертежи косоура и ступени

Все остальные чертежи показывают конечный вид конструкции: после состыковки косоуров и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Онлайн расчет прямой лестницы на косоурах позволяет оценить, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Инструкция к калькулятору лестницы на косоурах

Для того, чтобы осуществить расчёт лестницы, используя калькулятор ровной лестницы на косоурах, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования.

Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы, представленные на нашем сайте можно разделить на категории по трём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

• — 1.а.-2.в.-3.а.
• — 1.б.-2.а.-3.б.
• — 1.б.-2.б.-3.б.
• — 1.б.-2.б.-3.в.
• — 1.в.-2.а.-3.б.
• — 1.в.-2.а.-3.в.
• — вне классификации
• Прямая лестница на косоурах — 1.а.-2.в.-3.а.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — « «, «Прямая лестница на косоурах». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте — « » — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — « » — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестницы будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте — « » — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — « «- более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестницы будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах. С площадками на поворотах — « » — более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с тремя пролетами и поворотными ступенями» — более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестницы будет иметь минимальный габарит по длине и регулируемый габарит по ширине.

Или Вы можете выбрать « «, которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид.

Данная конструкция актуальная в ситуации, когда Вы хотите простую в изготовлении лестницу, длина бы которой зависела от высоты перемещения (при выдержке критериев удобства) и которая бы не занимала много места по ширине.

Косоур лестницы представляет собой наклонную балку, служащую опорой лестничной конструкции. Ступени на нее накладываются сверху, тогда как в случае использования тетивы, крепление ступеней осуществляется изнутри - в специальные гнезда или пазы. Об особенностях расчета косоура и о самостоятельном изготовлении этого важного элемента лестничной конструкции пойдет речь ниже.

Виды косоуров

По форме косоуры бывают как на фото:

1. Прямыми. Применяются для однопролетных маршевых лестниц.
2. Эвольвентными или винтовыми. Изготавливаются для винтовых лестниц.


Существует классификация и в зависимости от расположения:

• центральные;
• боковые.

Лестница "Элегант" на 2 боковых косоурах

Материалом для изготовления этих элементов лестничной конструкции может быть:

• дерево;
• металл;
• бетон.

Расчет размеров косоура

Косоур несет на себе огромную нагрузку, от него зависит долговечность, устойчивость всей лестничной конструкции, поэтому так важно рассчитать все его параметры правильно.

Существуют свои особенности расчета размеров для изделий из разных материалов. Рассмотрим каждый вариант отдельно.

Расчет косоура из дерева

Самым простым является расчет для одномаршевой лестницы, хотя если маршей больше, то методика расчета та же, только каждый пролет рассчитывают отдельно.

Расчет косоура для одномаршевой лестницы самый простой: достаточно извлечь корень квадратный из суммы квадратов высоты и проекции длины лестничной конструкции

Обязательным условием является соблюдение одинакового наклона всех участков конструкции.

Расчет опорной балки для прямой одномаршевой лестницы выполнить проще всего. На фото лестница "Престиж" стоимостью 42,748 тыс. р.

Для расчета потребуются следующие данные:

1. Расстояние между чистым полом 1 и 2 этажей - высота лестничной конструкции.
2. Длина марша. Если известно количество ступеней и ширина проступи, то длину конструкции можно получить путем умножения этих двух величин. Существует и другой путь: при помощи отвеса размечают проекцию проема 2 этажа и измеряют расстояние между его началом и первой ступенью лестницы.

Расчет косоура для разворотной лестницы "Модерн" более сложный. Здесь придется рассчитывать отдельно каждый участок.

Определяя длину марша, не следует учитывать последнюю ступеньку, т.к. она является продолжением пола второго этажа.

Неточная разметка пары косоуров приведет к тому, что ступени будут перекошены, а лестница со временем начнет скрипеть

При наличии необходимых данных, длину косоура просто определить с применением теоремы Пифагора:

H2 + L2 = C2, где
H - высота;
L - длина марша;
С - длина косоура.

Искомый параметр находят путем извлечения квадрата из суммы квадратов высоты лестничной конструкции и длины марша:
C = √(H2+ L2).

Намного проще рассчитать косоур с помощью онлайн-калькулятора, подставив желаемые параметры будущей лестничной конструкции. В зависимости от размеров лестницы, ступени крепят на 1,2, а иногда, если ширина конструкции превышает 150 см, то и на 3 косоура.

Онлайн-калькулятор очень упростит ваши расчеты

При сооружении лестницы для дома своими руками выбирать крепление на 1 косоур опасно, нужны серьезные расчеты и лучше, если их, а затем и установку, выполнят профессионалы. Если все же решили справиться с этим самостоятельно, посмотрите видео:

Особенности расчета металлического косоура

Для того, чтобы выбрать профиль, из которого будет изготовлена конструкция, необходимо рассчитать нагрузку на косоур. Возьмем для примера следующие данные:

• высота - 270 см;
• длина марша - 450 см;
• количество ступеней - 15 шт;
• масса ступени - 9 кг;
• нагрузка на лестницу, создаваемая весом людей, одновременно находящихся на ней - 400 кг;
• ширина ступеньки - 80 см;
• модуль упругости - 2 100 000 кг на 1 кв. см для стали.

Выполняем вычисления:

1. Определим нагрузку на косоур
   15 х 9 х 1,1 + 400 х 1,4 = 708,5 кг.
2. Узнаем длину косоура
   C = √(H2+ L2) = √2702 + 4502 = 530 см.
3. Рассчитываем момент инерции
   (5,2 х 80 х708,5 х 530)/ 2 100 000 = 74,39 см4.

Выбираем подходящий профиль по таблице сортамента:

Масса ступени и нагрузка от веса людей определены с учетом коэффициента надежности, равного 1,1 и 1,4 соответственно.

Косоур из дерева своими руками: 4 этапа изготовления

Ступени фиксируют двумя способами: в вырезах треугольной формы непосредственно в косоурах или на кобылках - дополнительных элементах в виде клиньев в форме прямоугольного треугольника. Они крепятся к несущей конструкции посредством шкантов.

Металлический косоур своими руками

Чтобы своими руками сделать металлический косоур, следует знать, что они бывают:

1. Ленточными. Материалом для изготовления служит листовой металл, который сначала раскраивают с применением лазерной резки, а затем соединяют путем сварки. На полученной полосе шлифуют кромки, сварочные швы, затем крепят ступени.
2. Сварными. Их делают из металлического профиля разного сечения. Чаще всего используют швеллер. Для установки ступенек на него крепят элементы в виде 2 отрезков профиля, состыкованных между собой под углом 90 градусов. О том, как сделать довольно сложный ломанный косоур из металла своими руками, рассказывает автор этого видео:

   Самостоятельно можно сделать простую модель, но имея небольшой опыт, красивую, презентабельную и надежную конструкцию вряд ли удастся создать. Для этого существуют специалисты.


   Лестница на 1 косоуре выглядит почти невесомой. Такая конструкция не под силу любителю. Пусть ее изготовлением займутся профессионалы

   Компания, кроме готовых лестничных конструкций, предлагает и косоуры из дерева, металла. Это ключевые элементы, поэтому приобретать их стоит у надежных производителей.

   Профессионализм наших специалистов, высокое качество в сочетании с демократичной ценой, делают продукцию, выпускаемую нашей компанией, востребованной.
