Видео: Автомат Калашникова модернизированный - АКМ. Баллистические данные акм Что осталось от АК

20.06.2020

К середине 50-х годов XX столетия, в системе стрелкового оружия нашей армии наблюдался большой разнобой. На вооружении в качестве снайперского оружия состояла легендарная винтовка Мосина , в в качестве индивидуального стрелкового оружия использовались магазинный карабин образца 1944 года, самозарядный карабин СКС-45 , пистолеты-пулемёты ППШ-41 и ППС-43 , РПД ,а также автомат, ныне традиционно обозначаемый как АК-47 . О бозначение это весьма условно, так как в официальных источниках его называли просто АК или автомат Калашникова обр. 1947 г . Несмотря на отличные тактико-технические характеристики, надёжность и простоту в обслуживании, АК-47 был дороговат в производстве: себестоимость одного экземпляра с фрезерованной ствольной коробкой и деревянными частями из березовой фанеры на 1954 год составляла 676 рублей. Это обстоятельство и тормозило полную замену автоматом более старых образцов.
В 1953 году Главное Артиллерийское Управление выдало тактико-технические требования и организовало опытно-конструкторские работы по созданию нового унифицированного стрелкового комплекса для Советской армии, состоящего из автомата и ручного пулемёта. На этот конкурс должен был быть представлен опытный образец автомата ТКБ-517 конструкции Германа Коробова , превосходивший АК-47 по кучности стрельбы, а также более легкого и дешевого в производстве. Это вынудило ижевцев задуматься над модернизацией детища Михаила Тимофеевича Калашникова . В январе-феврале 1957 года были проведены первые сравнительные полигонные испытания опытных лёгких автоматов и ручных взводных пулемётов. В то время ещё никто даже не догадывался, что на это уйдёт более года работы и только после третьих сравнительных испытаний окончательно определится лидер. На испытания одновременно с автоматами были поданы лёгкие ручные пулёметы конструкции Калашникова, Коробова, Константинова и Дегтярёва-Гаранина. Пулемёты Калашникова и Константинова имели магазинное питание патронами, Коробова и Дегтярева-Гаранина – ленточное из патронной коробки с лентой на 100 патронов от штатного, состоявшего в то время на вооружении, взводного пулемёта РПД . Кроме того, питание патронами пулемёта Коробова при снятом приёмнике могло осуществляться и из штатного магазина автомата АК-47 .

Ручной пулемёт Коробова

Автомат Константинова

: 1 - канал для затвора; 2 - предохранительный выступ; 3 - выступ для опускания рычага автоспуска; 4 - выступ для отгиба ствольной коробки; 5 - рукоятка; 6 - фигурный вырез; 7 - паз для отражательного выступа; 8 - газовый поршень.

Газовый поршень АКМ, отвинченный от затворной рамы

Затворная рама движется в ствольной коробке по двум боковым направляющим, при этом в конструкции автомата предусмотрены крупные зазоры между подвижными деталями автоматики и ствольной коробкой, благодаря чему достигается надёжная работа автоматики даже при очень сильном загрязнении внутри оружия. Также надёжность работы автоматики при тяжёлых условиях эксплуатации обеспечивается газовым двигателем с заведомо избыточной мощностью, что позволило отказаться от использования газового регулятора, упростив тем самым конструкцию оружия, а также его эксплуатацию. Однако эти решения также привели к увеличению отдачи и вибрации автомата при стрельбе, снизив кучность и точность стрельбы, а также к уменьшению ресурса его ствольной коробки, о заднюю стенку которой ударяется массивная затворная рама. Канал ствола запирается поворотом затвора на два боевых упора, которые зацепляются с элементами вкладыша на ствольной коробке. Вращение затвора осуществляется взаимодействием его выступа с фигурным пазом, расположенным на внутренней стороне затворной рамы. Направляющий стержень, его основание и возвратная пружина выполнены в единой сборке. Основание направляющего стержня служит в качестве защёлки крышки ствольной коробки.

Ствольная коробка автомата изготовлена штамповкой из листа стали с фрезерованной вставкой, приклёпанной в её передней части. Для ранних автоматов АК-47 ствольная коробка изготавливалась комбинированной из фрезерованных и штампованных элементов, для серийных же – полностью фрезерованной. Фрезерованная и штампованная ствольные коробки внешне различаются формой выемок, расположенных над гнездом магазина. На фрезерованной коробке АК-47 – это длинные прямоугольные углубления, а на – небольшие овальные выштамповки. Рукоятка взведения затвора расположена на правой стороне ствольной коробки, выполнена с затворной рамой единой деталью и при стрельбе движется вместе с ней. Предохранитель-переводчик режимов огня выполнен в виде длинного штампованного рычажка, расположенного с правой стороны ствольной коробки, и имеет 3 позиции: верхняя – «предохранитель», центральная – «автоматический огонь» и нижняя – «одиночный огонь». Находясь в верхней позиции («предохранительной»), переводчик закрывает прорезь на ствольной коробке, предотвращая попадание пыли и грязи внутрь оружия, блокирует движение назад затворной рамы, а также блокирует спусковой крючок. На был приподнят вверх гребень приклада, обеспечив уменьшения «подброса» автомата при стрельбе, а для серийных пистолетную рукоятку стали изготавливать из пластика. Внутри приклада с целью уменьшения его массы были выполнены дополнительные полости.

Баллистические данные АКМ

Дальность стрельбы, м	Конечная скорость пули, м/с	Полётное время пули, с	Энергия пули, кгм
0	715	0	207
	623	0,15	157
	537	0,32	117
	459	0,52	86
	391	0,76	63
	334	1,04	47
	304	1,35	37
	284	1,69	32
	266	2,05	29
	250	2,43	26
	235	2,84	23
1100	220	3,27	19,5
1200	206	3,74	17,1

Модификация автомата для ВДВ имела складной приклад из штампованного стального профиля. Такой приклад складывался вниз-вперёд таким образом, что затыльная часть приклада «укладывалась» под цевьём автомата. Принадлежность для этих автоматов хранились отдельно. Деревянная пистолетная рукоятка продержалась на дольше, чем на АКМ – первоначально пластмассовые рукоятки, незащищенные при сложенном прикладе от механических воздействий, не обладали достаточной служебной прочностью. Десантная версия автомата – АКМС – имеет стальной складной приклад, который конструктивно отличается от приклада АКС-47 наличием углублений и клёпок.

РПК

Ручной пулемёт Калашникова РПК был принят на вооружение советской армии в 1961 году. По устройству РПК почти аналогичен автомату, большая часть их узлов и деталей взаимозаменяемы. Главные отличия в удлиненном тяжелом стволе и наличии складных сошек. Ствол длиной 590 мм позволил повысить эффективную дальность стрельбы до 800 м. Увеличение толщины его стенок дало возможность вести более интенсивный огонь.

Сошки улучшили кучность при стрельбе с упора. Для увеличения боевой скорострельности была увеличена емкость секторного магазина до 40 патронов. был разработан и дисковый магазин, который теперь называют бубном. Его ёмкость составила 75 патронов. Для удобства стрельбы из пулемета приклад был выполнен по форме приклада РПД , а для учета влияния внешних условий на меткость стрельбы пулемет РПК снабжен перемещающимся целиком с механизмом боковых поправок. С заменой карабинов СКС-45 модернизированным автоматом АКМ, а ручного пулемёта РПД на РПК автоматическое оружие в звене отделение-взвод стало полностью унифицированным по патрону и по системе. Широкая унификация узлов и деталей ручного пулемёта с уже освоенным намного упростила производство РПК , его изучение в войсках.

СВК

Помимо АКМ и РПК Калашников разработал и снайперскую винтовку, получившую обозначение СВК. Снайперская винтовка Калашникова была создана в двух вариантах. Первый образец имел приклад с полупистолетной шейкой и наплывом для щеки на его левой стороне. Ствольная накладка полностью скрывала газоотводный механизм винтовки. Второй вариант винтовки был создан с целью наибольшей унификации со стоящим на вооружении автоматом Калашникова. Он имел аналогичные АК приклад, пистолетную рукоятку управления огнём и цевьё. Конструкции ствольной коробки и крышки ствольной коробки, а кроме того, рычажка предохранителя и открытых прицельных приспособлений также повторяли детали известного автомата. Винтовка фактически представляла собой укрупнённый автомат Калашникова, доработанный под более мощный патрон 7,62×54 мм R, с УСМ, допускающим ведение только одиночного огня. Предохранитель-переводчик режимов стрельбы расположен на правой стороне ствольной коробки. Питание - из сменного коробчатого магазина секторной формы ёмкостью 10 патронов. Короткая крышка ствольной коробки и пазы в передней части затворной рамы позволяли снаряжать присоединённый магазин из обоймы. На ствольной коробке слева имеется кронштейн для крепления оптического прицела. Винтовка Калашникова 1959 г. имела разрезную ложу, включавшую деревянные приклад, цевьё и ствольную накладку. Однако в отличие от автомата и пулемёта, снайперская винтовка уступила в конкурсе системе Драгунова .

1.2. Техническое описание автомата АКМ

Автомат Калашникова АКМ является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола.

Основу автоматики составляет газовый двигатель с длинным ходом газового поршня. Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камора расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия. Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях - заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения является увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня. Запирание канала ствола осуществляется поворотным затвором на два массивных боевых упора, входящих в зацепление с элементами ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе.

Ствольная коробка АКМ - штампованная из стального листа, с приклепанной фрезерованной вставкой в передней ее части. У ранних автоматов АК ствольная коробка была комбинированной из штампованных и фрезерованных элементов, у серийных АК-47 - цельнофрезерованной. На первый взгляд фрезерованная ствольная коробка и штампованная могут быть легко отличены друг от друга по форме выемок над гнездом для магазина. На АК-47 с фрезерованной коробкой это достаточно длинные фрезерованные углубления прямоугольной формы, на АКМ - это небольшие выштамповки овальной формы.

Ударно-спусковой механизм (УСМ) АКМ - курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и включение предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении - "Предохранитель" - он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами. В УСМ АКМ, в отличие от АК-47, введен замедлитель срабатывания курка, который при автоматическом огне задерживает спуск курка после срабатывания автоспуска на несколько миллисекунд. Это позволяет затворной раме стабилизироваться в крайнем переднем положении после ее прихода вперед и возможного отскока. На темп стрельбы эта задержка практически не влияет, зато улучшает устойчивость работы оружия.

Питание автоматов осуществляется из коробчатых магазинов с двухрядным расположением патронов. Штатная емкость магазинов - 30 патронов, ранние магазины были штампованными из стали, с плоскими стенками. Позже появились штампованные из стали магазины с вертикальными изогнутыми подштамповками на боковинах для увеличения жесткости. Затем в войсках появились пластиковые магазины характерного грязно-оранжевого цвета. При необходимости в АКМ могут применятся 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.

На ранних автоматах цевье, пистолетная рукоятка и приклад - деревянные, приклад имеет стальной затыльник с крышкой, прикрывающий отсек для принадлежностей для чистки и ухода за оружием. На АКМ гребень приклада был поднят вверх для уменьшения подброса оружия при стрельбе. На части автоматов пистолетная рукоятка изготовлена из фанеры или пластика. АК и АКМ комплектуются штык-ножом в ножнах и ружейным ремнем. Специально разработанные для Воздушно-десантных Войск модификации автоматов АКС и АКМС имели складные приклады, выполненные из стального штампованного профиля. Такие приклады складывались вниз-вперед, под ствольную коробку, принадлежность для таких автоматов носилась отдельно.

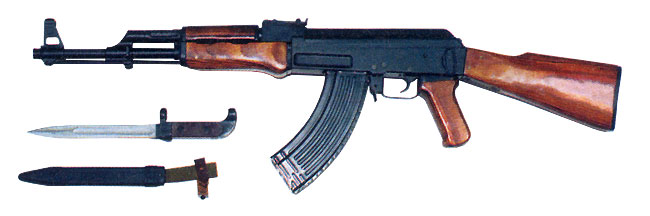

АКМ - Автомат Калашникова Модернизированный, образца 1959 года, со штампованной ствольной коробкой.

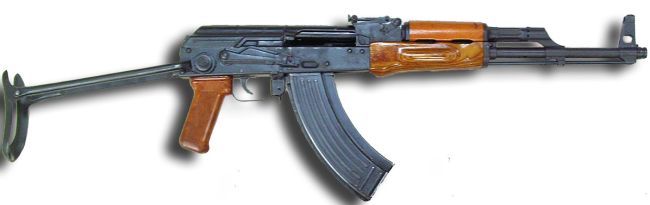

АКМС - АКМ со складным прикладом

АКМ с подствольным 40мм гранатометом ГП-25

Анализ эффективности комплексного применения мер помехозащиты для повышения устойчивости функционирования средств связи в условиях радиопротиводействия противника

В современных условиях ведения боевых действий управление войсками является таким же решающим фактором успеха, как количество и качество самих войск и оружия, и в значительной степени определяет успех в решении боевой задачи...

Взрыватели: состояние и тенденции развития

В России взрыватели производят несколько предприятий: НИИ «Дельта», НИИ «Импульс», НИИЭП, ЦНИИ ТОЧМАШ, ГНПП «Прибор» и ФГУП «НИИ «Поиск»...

Военно-транспортный самолёт Ил-76

Военно-транспортный самолёт Ил-76 предназначен для транспортировки и десантирования личного состава, техники и грузов различного назначения. Является первым в истории СССР военно-транспортным самолётом с турбореактивными двигателями...

Дистанционно-пилотируемый летательный аппарат (ДПЛА) "Пчела-1Т"

Дистанционно-пилотируемый летательный аппарат (ДПЛА) «Пчела-1Т» входит в состав высокомобильного комплекса, обеспечивающего получение в реальном масштабе времени видовой разведывательной информации от телевизионной аппаратуры...

Оценка эффективности боевой машины БМПТ

Оценка эффективности боевой машины поддержки танков на основе математических моделей боевых действий

Основная особенность БМПТ - это многоканальное вооружение, позволяющее операторам независимо друг от друга обстреливать одновременно до трех целей, а также ее всеракурсная броневая защита...

Проект электропривода вертикального наведения пусковой установки изделия 9П149 с улучшенными характеристиками по быстродействию

Разработка рациональной методики расконсервации и подготовки к боевому использованию батареи боевых машин 9П148

Подготовка автомата к стрельбе проводится в целях обеспечения безотказной работы его во время стрельбы. Для подготовки автомата к стрельбе необходимо проверить чистку, осмотреть автомат в разобранном виде и смазать...

Устройство и принцип действия автомата Калашникова

Для неполной разборки необходимо следующее: 1) Отделить магазин. Удерживая автомат (пулемет) левой рукой за шейку приклада или цевье, правой рукой обхватить магазин; нажимая большим пальцем на защелку...

Устройство и принцип действия автомата Калашникова

Для сборки автомата после неполной разборки необходимо следующее: 1) Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой...

В таблице выше указаны данные по базовой модификации автомата АКМ с фиксированным деревянным прикладом без штык-ножа и с примкнутым пустым магазином.

Автоматический карабин (автомат) системы Калашникова модернизированный - АКМ.

По сути, оружие под наименованием АКМ, является глубокой переделкой порочной конструкции первоначального АК47. Работа автоматики и основные элементы компоновки не отличаются от того же АК47, об этом можно прочитать в нашей каталожной статье, описывающей АК47 .

Легендарная надежность автоматов Калашникова объясняется очень большими допусками при сборке и, соответственно, широкими зазорами между движущимися частями оружия. Но этот же момент является одной из причин, по которым у автомата низкая кучность боя, хотя по данному параметру доработанный АКМ значительно превосходит АК47. Сразу стоит отметить такой факт, что не стоит путать АК47 советского производства с АК-47 производимого на американских оружейных фабриках и заводах других стран. Здесь пойдет речь о советских автоматах АКМ образца 1959 года.

Многое было сказано в статье об АК47, поэтому не будем повторяться, о работе автоматики и некоторых других моментах, оставшихся без изменения, читайте в описании АК47 .

Отдельно стоит рассмотреть затвор автомата. Затвор расположен в затворной раме и поворачивается посредством взаимодействия со скосом рамы, который при движении затворной рамы вперед и назад заставляет затвор поворачиваться в одну и в другую сторону. При запирании канала ствола, затвор поворачивается по часовой стрелке и входит двумя боевыми выступами, расположенными в его передней части, в соответствующие пазы ствольной коробки, расположенные перед патронником (боевые упоры), после чего ствол надежно заперт. При движении затворной рамы назад, после выстрела или при передергивании затвора вручную, затвор поворачивается в противоположном направлении, и боевые выступы выходят из пазов, в результате чего ствол отпирается и затвор вместе с затворной рамой отходит назад. Этот принцип поворотного затвора, запирающего канал ствола на два боевых упора, был заимствован Калашниковым у американской винтовки М1 «Гаранд». Собственно, большинство положительных конструкторских решений АК было заимствовано, причем основная фишка Калашникова - затворная рама, жестко сцепленная с газовым поршнем, была заимствована у автомата Булкина, который был конкурентом АК на испытаниях. От того же автомата Булкина было заимствовано такое решение, как выступ на задней части направляющей возвратной пружины в качестве защелки крышки ствольной коробки, а также само расположение этой направляющей и принцип запирания крышки ствольной коробки. Помимо этого, был заимствован еще целый ряд конструкторских решений у других оружейных систем, и в этом нет ничего предосудительного, ведь в результате получился довольно надежный автомат. Другой вопрос в авторстве, но такого понятия, как авторское право, в СССР тогда не было.

С 1949 по 1959 год производственный процесс АК47 претерпел массу изменений и сам автомат стал совершенно другим, как по своим боевым характеристикам, так и по технологичности производства. Эти изменения были изменениями в лучшую сторону. И в 1959 году, после прохождения испытаний, на вооружение был принят автомат Калашникова модернизированный, знаменитый АКМ. Десятилетие напряженной работы лучших кадров страны не прошли даром, автомат стал легче, кучность боя значительно повысилась, общая стоимость производства снизилась, все эксплуатационные характеристики стали лучше.

Значительно повысилась эффективность стрельбы очередями из АКМ по сравнению с АК47. Одной из основных причин этого явилась модернизация ударно-спускового механизма. В УСМ был внедрен замедлитель спуска курка. В режиме автоматического огня, после запирания затвором ствола, в АК47 сразу же срабатывал автоспуск. Замедлитель в УСМ АКМа задерживал автоспуск на доли секунды, что позволяло затворной группе стабилизироваться после выстрела и надежнее встать в исходное положение перед повторным спуском курка, то есть по сути задерживался автоспуск. Результатом стало значительное повышение кучности стрельбы очередями. Также улучшение коснулось снижения массы оружия. Многие детали стали изготавливаться методом штамповки, пистолетная рукоятка стала пластмассовой, появились пластмассовые магазины. В начала шестидесятых годов АКМ стал комплектоваться дульным тормозом-компенсатором, представляющим из себя срезанный под углом цилиндр, который значительно снизил подброс ствола, что тоже положительно сказалось на эффективности автоматического огня, особенно снизился разброс пуль по вертикали.

Дульный тормоз-компенсатор на стволе АКМ.

Для лучшей устойчивости автомата при стрельбе очередями, гребень приклада АКМ был поднят ближе к оси ствола, что также положительно сказалось на кучности автоматического огня. Для АКМ был разработан новый штык-нож, который стал более функциональным, например, появилась возможность превращать штык-нож в кусачки для колючей проволоки, на обухе ножа появилась пилка.

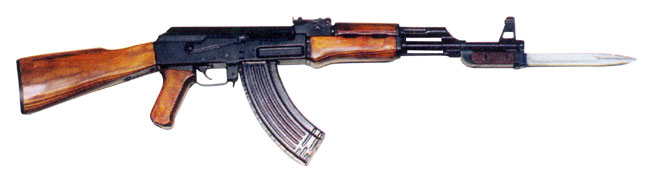

АКМ с примкнутым штык-ножом первых годов выпуска.

Схема автомата АКМ.

Появились образцы автомата для решения разных задач и для разных подразделений.

Автомат АКМС со складывающимся наверх прикладом изначально предназначался для ВДВ, для экипажей боевых машин и для прочих подразделений, где важна компактность оружия.

На фото АКМС виден тот дульный тормоз-компенсатор, о котором говорилось выше, в другом ракурсе.

Вариант автомата с планкой «ласточкин хвост» для крепления кронштейна прицела ночного видения на левой стороне ствольной коробки - АКМН с установленным ночным прицелом.

Еще существует вариант АКМСН, в котором совмещены складной приклад, как на АКМС, и боковая планка для установки дополнительного прицела, как на АКМН.

На все модификации автомата АКМ можно монтировать подствольные гранатометы ГП-25 «Костер» калибра 40 мм. В случае комплектации автомата подствольником, на АКМ устанавливается также специальная защелка крышки ствольной коробки с направляющим стержнем для возвратной пружины, иначе при выстреле из ГП-25 есть риск срыва крышки. Помимо этого в комплекте идет съемный резиновый затыльник-амортизатор, так как выстрел из подствольного гранатомета дает сильную отдачу.

АКМ с установленным подствольным гранатометом ГП-25 и надетым на приклад резиновым затыльником, в простонародье называемым «калоша».

Автоматы семейства АК47/АКМ получили огромное распространение по всему миру, по самым скромным подсчетам их было выпущено более 100 миллионов штук. Многие страны на своих территориях производили и производят свои варианты этого автомата, причем некоторые из них, по мнениям специалистов, превосходят советские образцы по всем параметрам. На базе конструкции АКМа было создано множество различных моделей оружия на всех обитаемых континентах.

Бойцы армии Египта со своими отечественными автоматами Misr (аналог АКМС, но приклад складывается вбок на правую сторону).

Основными положительными отличительными особенностями автомата АКМ является неприхотливость и исключительная надежность в любых условиях, все это прославило марку «Калашников» на всей планете. Именно АКМ стал знаковым оружием. Но кучность стрельбы из АКМ хоть и была значительно лучше аналогичного параметра АК47, но все равно лежала на низшем пределе, в сравнении с другими образцами автоматического стрелкового оружия мира. Даже при стрельбе одиночными выстрелами эффективный огонь можно было вести на относительно небольших дистанциях для этого класса оружия, но как средство подавления огнем, АКМ великолепный автомат. Причем при определенных навыках, из него можно уверенно поражать противника на расстоянии до 300 метров в режиме автоматического огня, короткими очередями. Помимо стандартных магазинов на 30 патронов, которые производились из легких сплавов и высокопрочных полимеров, АКМ, как и его предшественник АК47, можно заряжать магазинами от ручного пулемета Калашникова (РПК) емкостью 40 патронов.

Ударно-спусковой механизм автомата Калашникова любой модификации состоит из большого количества подвижных деталей. Их необходимо закреплять относительно рамы автомата должным образом, чтобы они оставались подвижными, но крепко фиксировались друг относительно друга и обеспечивали бесперебойную работу в любых условиях.

Ось УСМ АК-74, купить которую можно с помощью услуг нашего интернет-магазина, является основным средством для закрепления деталей ударно-спускового механизма. Данная комплектующая наверняка пригодится каждому человеку, желающему собрать собственный охолощенный или учебный экземпляр автомата. Кроме того, ось УСМ на АКМ потребуется в большом количестве и обладателям уже готового АК СХП - для возможности замены имеющихся.

Где применяется ось для сборки УСМ?

Многим читателям наверняка станет интересно, где в конструкции механизма применяется ось для сборки УСМ АКМ. Ответ достаточно прост - каждая деталь, которая работает в ударно-спусковом механизме автомата посредством вращательного движения, требует закрепления на такую ось.

Ось УСМ АКМ и других модификаций автомата Калашникова используется для закрепления спускового крючка, шептала, разделителя стрельбы и . Специально для закрепления этих комплектующих в корпусе автомата имеются специальные отверстия для размещения осей.

Учитывая то, что все автоматы конструкции Калашникова и изготовленные на их базе спортивные и охотничьи карабины используют большое количество аналогичных деталей, ось УСМ «Вепрь» имеет абсолютно такие же характеристики и размеры. Ось УСМ «Сайга» также имеет такую же конструкцию. По этой причине описываемое изделие может быть применено для сборки и обслуживания любого , произведенного на базе концепта автомата конструкции Калашникова.

Стоит отметить, что ось УСМ на АКМ может быть использована частными лицами исключительно для конструирования или улучшения охолощенных и макетных экземпляров АК и оружия, подобного ему. Функционирующие экземпляры, пригодные для отстрела настоящих патронов, собирать и модифицировать самостоятельно без наличия специальной лицензии строго запрещено Федеральным законом «Об оружии». Нарушение этого закона карается по статье 223 УК РФ - мы предупреждаем вас об этом для того, чтобы вы приобретали предложенный товар исключительно в разрешенных законом целях.

Купить ось УСМ АКМ можно в нашем интернет-магазине!

Приобрести ось УСМ АКМ можно в нашем интернет-магазине. Почему покупать данное изделие стоит именно у нас?

Во-первых, мы предлагаем приобрести ось УСМ на АКМ по доступным и выгодным ценам. Мы стараемся поддерживать наши цены на должном уровне, чтобы сотрудничество с нами было для вас выгоднее, чем поиск аналогичных товарах в магазинах наших конкурентов.

Во-вторых, ось в должном качестве исполнения не всегда бывает возможно. Мы же следим за тем, чтобы наш товар находился в хорошем эксплуатационном состоянии и был избавлен от каких-либо дефектов. Правильное хранение и регулярные тщательные проверки всего ассортимента позволяют достигнуть минимально возможного уровня брака - вы не сможете купить у нас товар низкого качества.

В-третьих, ось для сборки УСМ АКМ имеется у нас в больших количествах. Вы всегда можете заказать необходимое вам число комплектующих, и их вряд ли не окажется на складе. В итоге вы сможете получить необходимые вам детали быстрее, чем при покупке у многих наших конкурентов - этому способствует и грамотная служба доставки по Москве, и налаженные каналы поставок в другие регионы России посредством почтовой пересылки.

АК АКС АКМ АКМС

Первый опытный автомат Калашникова под патрон 7.62х41, 1946 год, также известный как АК-46

Опытный автомат Калашникова АК-46, неполная разборка

Опытный автомат Булкина АБ-46, неполная разборка

Опытный автомат Калашникова 1947 года, вторая модель

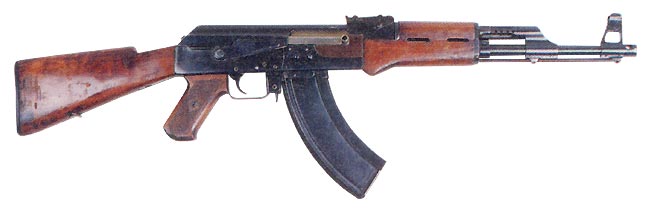

Серийный автомат Калашникова АК выпуска 1949-51 годов, со штампованной ствольной коробкой

Серийный автомат Калашникова модернизированный АКМН (с кронштейном для ночного прицела на левой стороне ствольной коробки) и с дульным компенсатором, появившемся на автоматах АКМ в начале 1960х годов

Калибр: 7.62x39 мм

Длина: 870 мм

Длина ствола: 415 мм

Вес с пустым магазином: АК: 4,3 кг, АКМ:3,14 кг

Емкость магазина: 30 патронов

Темп стрельбы: 600 выстрелов/мин

История появления на свет автомата Калашникова началась в конце 1942 года, когда советские войска захватили на Волховском фронте первые образцы германских автоматических карабинов (автоматов) MKb.42(H) под промежуточный патрон 7.92х33. Летом 1943 года на совещании в НКО по результатам изучения трофейного автомата MKb.42(H) и американского карабина M1 было принято решение о необходимости срочной разработки своего комплекса оружия под промежуточный патрон, обеспечивавшего пехоте возможность эффективного ведения огня на дальностях порядка 400 метров (за пределами возможностей пистолетов-пулеметов).

Разработка нового комплекса была начата, разумеется, с создания нового патрона, и уже в ноябре 1943 года всем организациям, занимающимся разработкой стрелкового оружия, были разосланы чертежи и спецификации нового патрона, разработанного конструкторами Семиным и Елизаровым. Этот патрон имел бутылочную гильзу длиной 41мм и снаряжался остроконечной пулей калибром 7.62мм и массой 8 грамм со свинцовым сердечником. Разработки оружия под новый патрон были начаты по нескольким направлениям - автомат, самозарядный карабин и карабин с ручной перезарядкой.

В середине 1944 года комиссия по испытаниям отобрала для дальнейшей отработки автомат конструкции Судаева, получивший индекс АС-44. По результатам его доработки было принято решение о выпуске малой серии и проведении войсковых испытаний, которые прошли весной-летом 1945 года как в группе советских войск в Германии, так и в ряде частей на территории СССР. Общий опыт испытаний оказался положительным, однако войска высказали твердое требование по снижению массы автомата. В результате было принято решение провести еще один тур испытаний в начале 1946 года.

Здесь на сцену и выходит сержант Калашников. После ранения в 1942 году он в ходе лечения разработал пистолет-пулемет оригинальной конструкции, и в результате был направлен для продолжения службы на Научно-испытательный полигон стрелкового и минометного вооружения (НИПСМВО) в городке Щурово, неподалеку от Москвы. Здесь Калашников в 1944 году разработал самозарядный карабин, в конструкции которого прослеживалось явное влияние американской винтовки M1Garand, а с объявлением конкурса на автомат Калашников включился и в него.

В ноябре 1946 года проект Калашникова был, в числе некоторых других, одобрен для изготовления опытных образцов, и Калашников был откомандирован в Ковров, на завод №2 для непосредственно изготовления опытных автоматов. Первый автомат Калашникова, известный как АК-46, имел автоматику с коротким ходом расположенного над стволом газового поршня и поворотным затвором по типу Гарандовского. Автомат также имел конструкцию с разъемной ствольной коробкой, и раздельные предохранитель и переводчик режимов огня на левой стороне оружия. В декабре 1946 года автомат Калашникова АК-46 вышел на испытания, где его главными конкурентами стали тульские автоматы Булкина АБ-46 и автомат Дементьева АД.

Затем последовал второй тур испытаний, после которого АК-46 был признан комиссией непригодным для дальнейшей отработки. Невзирая на это решение, Калашников (при поддержке ряда членов комиссии, состоящей из офицеров НИПСМВО, с которыми он проходил службу на полигоне с 1943 года) добился пересмотра решения и получил одобрение на дальнейшую доводку своего автомата.

Вернувшись в Ковров, Калашников принял решение о радикальной переработке своей конструкции, в чем ему активно помогал опытный конструктор Ковровского завода Зайцев. В результате к следующему туру испытаний был фактически создан новый автомат, имевший с АК-46 самое минимальное сходство, но зато получивший значительное сходство с одним из главных конкурентов - автоматом Булкина (сюда попадают затворная рама с жестко присоединенным газовым поршнем, компоновка ствольной коробки и ее крышки, размещение возвратной пружины с направляющей и использование выступа на направляющей возвратной пружины для запирания крышки ствольной коробки).

Вообще, все ключевые конструктивные решения нового автомата были позаимствованы у других систем - так, ударно-спусковой механизм был заимствован с минимальными усовершенствованиями у чешской самозарядной винтовки Холека, рычажок предохранителя, являвшийся также пылезащитной крышкой для окна рукоятки затвора был "подсмотрен" у самозарядной винтовки Remington 8 конструкции Браунинга, "вывешивание" затворной группы внутри ствольной коробки с минимальными площадями трения и большими зазорами - у автомата Судаева.

Здесь нужно особо отметить, что в указанный период копирование и заимствование чужих конструктивных решений (в том числе и у прямых конкурентов) не только не возбранялось, но и прямо приветствовалось как испытательной комиссией, так и вышестоящими организациями. В конце концов, вся интеллектуальная собственность (в сегодняшнем понимании) тогда в СССР считалась общей, т.е. принадлежавшей не одному изобретателю, а всему народу (или государству), и соответственно могла использоваться во благо народа и государства кем угодно. Также нужно заметить, что само по себе использование суммы уже проверенных и удачных решений отнюдь не гарантирует успеха результирующего образца - для этого необходима значительная инженерно-конструкторская работа, которая и была проделана Калашниковым и Зайцевым в самые сжатые сроки.

В результате на очередной тур испытаний, проводившийся в декабре 1946 - январе 1947, вышли три автомата - слегка доведенные образцы Дементьева и Булкина и фактически новый автомат Калашникова и Зайцева.

По результатам испытаний ни один образец полностью не удовлетворил тактико-техническим требованиям - автомат Калашникова, будучи наиболее надежным из всех трех, показал недостаточную кучность стрельбы, а единственный автомат, полностью удовлетворивший требованиям по кучности - ТКБ-415 системы Булкина, имел проблемы с надежностью и живучестью ряда деталей.

На заседании испытательной комиссии по результатам очередного этапа конкурса в конце концов было принято решение о рекомендации автомата Калашникова к войсковым испытаниям как наиболее надежного, а доведение его до требований ТТТ по кучности стрельбы было отложено на неопределенный срок. Это решение можно считать оправданным с той точки зрения, что в сложившейся на тот момент ситуации Советской армии был бы гораздо полезнее надежный, но не очень точный автомат в ближайшем будущем, чем надежный и точный автомат неизвестно когда.

Производство новых автоматов было решено налаживать на заводе в Ижевске, куда Калашников и был командирован из Коврова в конце 1947 года. Первые партии новых автоматов были собраны в Ижевске в середине 1948 года, а в конце 1949 года по результатам войсковых испытаний новый автомат был принят на вооружение Советской армии в двух вариантах под обозначениями "7.62мм автомат Калашникова АК" и "7.62мм автомат Калашникова со складным прикладом АКС" (для воздушно-десантных войск).

Серийное производство новых автоматов разворачивалось в Ижевске с большими проблемами. Главной проблемой стала ствольная коробка, собиравшаяся из штампованного стального корпуса и массивного фрезерованного вкладыша в передней части при помощи заклепок. Несовершенство технологии приводило к искажениям формы и размеров ствольной коробки и иным проблемам, что, в свою очередь, вызывало большой процент брака.

После анализа проблем конструкторами завода было принято казалось бы парадоксальное решение - переход к "устаревшей" технологии фрезерования ствольной коробки из цельной поковки вместо штамповки и клепки будет экономически оправдан из-за резкого снижения количества брака и возвратов автоматов от военной приемки. Новая ствольная коробка была разработана в отделе главного конструктора Ижевского завода, и с 1951 года автоматы АК и АКС стали выпускаться с фрезерованной ствольной коробкой.

При этом по ходу производства в конструкцию и технологию выпуска автоматов вносились многочисленные усовершенствования.

Появление в первой половине пятидесятых годов опытного автомата Коробова, превосходившего АК по кучности стрельбы, а также более легкого и дешевого в производстве, повлекло за собой появление в 1955 году новых ТТТ на облегченный автомат. В дальнейшем к этим требованиям добавились требования к созданию максимально унифицированного с автоматом ручного пулемета - оружия поддержки уровня отделения. Конкурсные испытания новых систем прошли в 1957-58 годах и включали в себя достаточно большой спектр образцов из разных КБ.

На эти испытания группа Калашникова представила усовершенствованный вариант АК с новой штампованной ствольной коробкой, а также ручной пулемет на его базе. По результатам испытаний в 1959 году на вооружение Советской армии был принят "7.62мм автомат Калашникова модернизированный АКМ", как продемонстрировавший высокую надежность, приемлемые характеристики по точности и кучности стрельбы и "знакомый" как промышленности, так и войскам.

В 1974году на вооружение Советской Армии принимается 5.45 мм стрелковый комплекс, состоящий из автомата АК-74 и ручного пулемета РПК-74, и производство автоматов в СССР АКМ было свернуто. Тем не менее, значительное количество 7.62мм автоматов АКМ до сих пор остается на вооружении различных родов войск Российской армии - мне самому во время службы в Войсках ПВО России в 1997-1998 году приходилось стрелять из штатных 7.62мм автоматов выпуска конца 1960х - начала 1970х годов. Немалое число 7.62мм автоматов находится на вооружении МВД и милиции России.

АК и в последующем АКМ широко поставлялись дружественным СССР странам и режимам, как в виде готового оружия, так и в виде лицензий на производство в купе со всей необходимой документацией и технической помощью. 7.62мм автоматы производились в Албании, Болгарии, Венгрии, ГДР, Египте, Ираке, Китае, Румынии, Северной Корее, Финляндии, а поставлялись в еще большее число стран.

Собственно говоря, столь широкое распространение автоматов Калашникова в мире (как правило, количество произведенных автоматов типа АК по всему миру оценивается порядка 90 миллионов штук) в первую очередь определяется политикой СССР, щедро раздававшего автоматы и технологии его производства всем, кто заявлял готовность идти по социалистическому пути или хотя бы бороться с мировым империализмом и колониализмом.

В результате такой щедрости в прошлом в настоящее время Россия утеряла значительную часть рынка автоматов, так как сейчас только ленивый в странах бывшего социалистического блока не производит тот или иной вариант автомата Калашникова. Говорить о каком либо нарушении патентных прав здесь не приходится, так как даже без учета неоригинальности конструкции ее возраст превышает все максимальные сроки патентной защиты, а полученный в 1997 году патент на "автомат Калашникова" (мировой патент WO9905467 от 4 февраля 1999г,) фактически защищает лишь отдельные решения, воплощенные в автоматах серии АК-74М, но никак не более ранние АК и АКМ.

Гражданские полуавтоматические варианты АК пользуются немалой популярностью как в России (карабины и дробовики серии "Сайга"), так и за рубежом, особенно в США (главным образом из-за раскрученности бренда "Калашников", неприхотливости к патронам и низкой цены).

Один из мифов, связанных с АК, гласит, что Калашников "срисовал" АК с немецкого автомата МР-43, известного также как Stg.44, указывая также, что по некоторым данным Шмайсер работал в Ижевске с 1947 по 1950 годы. Действительно, на первый взгляд, внешняя компоновка АК и МР-43 схожа, как схожа и концепция автоматического оружия под промежуточный патрон. Похожие очертания ствола, мушки и газоотводной трубки обусловлены применением схожего газоотводного двигателя (изобретенного задолго до Шмайссера и Калашникова).

Разборка АК и МР-43 различается принципиально: у АК снимается крышка ствольной коробки, у МР-43 откидывается вниз на штифте коробка УСМ вместе с рукояткой управления огнем. Различны также устройство запирания ствола (поворотный затвор у АК против перекоса затвора у МР-43) и ударно-спусковые механизмы. Вполне вероятно, что Калашников знал о МР-43, однако очевидно, что при создании своего автомата он более ориентировался на другие известные образцы и системы (см. выше). Основной заслугой Калашникова (а точнее - всей его команды, занимавшейся разработкой и отладкой автомата), является именно оптимальная компоновка уже известных и проверенных решений в единый образец, отвечающий поставленным требованиям.

Достоинства АК известны всем. Это высокая надежность даже в самых тяжелых условиях эксплуатации, неприхотливость к обслуживанию, простота в использовании и обслуживании, невысокая стоимость в массовом производстве.

Недостатки, впрочем. также хорошо известны. Это, в первую очередь, не самая удачная эргономика всего оружия - особенно много заслуженных нареканий вызывает переводчик-предохранитель, неудобный в использовании, а также форма и размеры приклада. Достаточно грубые прицельные приспособления при короткой прицельной линии также не способствуют точности стрельбы, особенно одиночными выстрелами.

При этом все указанные недостатки могли бы быть легко устранены если не в АКМ , то уж в АК-74 точно, однако консерватизм военных чинов, да и производителей оказался, к сожалению, непробиваем. В целом, АК можно охарактеризовать как идеальное оружие для уже давно прошедшей Второй (и так и не наступившей, слава богу, Третьей) Мировой войны, что и не удивительно - он создавался на основе свежего и весьма сурового опыта этой войны.

Для современных условий ведения локальных войн и конфликтов все семейство АК/АКМ/АК-74 отчасти устарело, но сколько-нибудь серьезной замены пока не предвидится - автомат Никонова АН-94 со всей очевидностью АК-74 в войсках не заменит. Впрочем, в защиту АКМ и АК-74 следует сказать, что в существующей Российской армии призывного типа введение потенциально более эффективного автомата вряд ли даст сколько-нибудь существенный эффект, так как для реализации его потенциала потребуется радикально изменить (а главное - повысить) уровень стрелковой подготовки солдат.

Техническое описание автомата АКМ

Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях - заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения является увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня, а также снижает ресурс ствольной коробки, в заднюю стенку которой приходятся удары массивной затворной рамы. Запирание канала ствола осуществляется поворотным затвором на два радиальных боевых упора, входящих в зацепление с элементами вкладыша ствольной коробки.

Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе.

Ствольная коробка АКМ - штампованная из стального листа, с приклепанной фрезерованной вставкой в передней ее части. У ранних автоматов АК ствольная коробка была комбинированной из штампованных и фрезерованных элементов, у серийных АК - цельнофрезерованной. На первый взгляд фрезерованная ствольная коробка и штампованная могут быть легко отличены друг от друга по форме выемок над гнездом для магазина. На АК с фрезерованной коробкой это достаточно длинные фрезерованные углубления прямоугольной формы, на АКМ - это небольшие выштамповки овальной формы.

Ударно-спусковой механизм (УСМ) АКМ - курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и включение предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении - "Предохранитель" - он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами.

В УСМ АКМ, в отличие от АК, дополнительно введен замедлитель срабатывания курка, который при автоматическом огне задерживает спуск курка после срабатывания автоспуска на несколько миллисекунд. Это позволяет затворной раме стабилизироваться в крайнем переднем положении после ее прихода вперед и возможного отскока. На темп стрельбы эта задержка практически не влияет, зато улучшает устойчивость работы оружия.

Дульная часть ствола оружия имеет резьбу, на которую изначально ставилась насадка для стрельбы холостыми патронами, а в ее отсутствие - защитная втулка. На автоматах АКМ с начала шестидесятых годов на эту резьбу стали устанавливать компенсатор, уменьшающий подброс и увод в сторону ствола при автоматической стрельбе за счет использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора. Кроме того, на эту же резьбу может устанавливаться специальный глушитель (прибор для бесшумной и беспламенной стрельбы) ПБС или ПБС-1 , используемый в специальных операциях.

Питание автоматов осуществляется из коробчатых магазинов с двухрядным расположением патронов. Штатная емкость магазинов - 30 патронов. Ранние магазины были штампованными из стали, с плоскими стенками. Позже появились штампованные из стали магазины с вертикальными изогнутыми подштамповками на боковинах для увеличения жесткости, а также алюминиевые облегченные магазины. Затем в войсках появились пластиковые магазины характерного грязно-оранжевого цвета. При необходимости в АКМ могут применяться 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.

Прицельные приспособления автомата состоят из регулируемой (для пристрелки) мушки в намушнике и регулируемого целика, размеченного по дальности до 800 (АК) или 1000 (АКМ) метров. Вариант автомата АКМН имел на левой стороне ствольной коробки специальную планку для крепления кронштейна ночного прицела.
