Всех пользователей дрелей рано или поздно касаются такие вопросы, связанные со сверлильным патроном:

• какое максимальное по диаметру хвостовика сверло он может зажать
• какое минимальное по диаметру хвостовика сверло он может зажать
• какое у него посадочное место

Первый и второй пункты будут интересовать при необходимости использовать сверла или насадки тех или иных диаметров. А третий — при возникновении потребности в замене патрона.

В этой статье будет четко рассказано про все размеры сверлильных патронов для дрели, чтобы помочь пользователям разобраться в данных вопросах. Отмечу, что все нижесказанное одинаково относится как к быстрозажимным, так и к ключевым патронам.

Максимальный диаметр хвостовика сверла

Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.

По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:

• 6,35 мм
• 6,5 мм
• 10 мм
• 13 мм
• 16 мм

При этом первые три размера — это очень большая редкость. Остальные диаметры встречаются гораздо чаще.

Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм. Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой. Ну, а о посадках будет сказано ниже в соответствующем разделе.

Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели. Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.

Минимальный диаметр хвостовика сверла

Патроны по минимальному зажимному диаметру бывают следующих размеров:

• 0,5 мм
• 0,8 мм
• 1,5 мм

При этом:

• размер 0,5 мм бывает на патронах с максимальным зажимом до 6,5 мм;
• 0,8 мм — до 10 мм;
• 1 мм — до 6, 10 и 13 мм;
• 1,5 мм — до 10 и 13 мм;
• 2 мм — до 13 мм;
• 3 мм — до 16 мм.

Здесь у пользователя возникает необходимость, обратная той, что была указана в предыдущем разделе. То есть у вас есть патрон, который зажимает сверла и насадки с хвостовиком, к примеру, на 2 мм, а вам нужно зажать в него хвостовик на 1 мм.

Опять же, вопрос решаемый. Единственное, может быть неудобно работать большой и тяжелой дрелью с маленьким по диаметру сверлом — его легко можно сломать. Ну и стоит отметить, что размеры на 0,5 и 0,8 мм еще и найти бывает нелегко.

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадка
Конусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Патрон для дрели относят к категории зажимных цанговых патронов. Цанговые патроны используют для закрепления сверла, холодного прутка или зажима заготовки из металла в холодном состоянии. Классический патрон состоит из закаленной зажимной втулки и 3 одинаковых лепестков (кулачков).

Цанга – это центральная втулка из крепкой, закаленной стали. В устройстве патрона она устанавливается по центру. В ней разрезы в количестве 3, которые и образуют абсолютно одинаковые зажимные лепестки (кулачки). При уменьшении диаметра лепестки поджимаются друг к другу.

Первые патроны для механических дрелей представляли собой цилиндр с регулировочным колесом на поверхности. Далее уже в устройство добавили регулировочную гильзу.

Цилиндр до сих пор закрепляется на вал дрели или шуруповерта. С обратной стороны уже «ставят» насадку.

В патрон для дрели удобнее всего закреплять сверла, фрезы и метчики с небольшими хвостовиками. Данный инструмент внутри патрона закрепляется цангой, вдавливаясь кулачками внутрь.

Для кулачкового патрона характерны следующие варианты:

• ключевой;
• зубчато-венцовый;
• быстрозажимной;

Патрон для механической и электрической дрели еще называют сверлильным. Главным преимуществом сверлильного патрона является диапазон диаметров для насадок.

Качественный сверлильный патрон позволяет использовать сверла от 1 - 2 миллиметров до 20 - 25 миллиметров. В данном элементе дрели нет существенных недостатков кроме стоимости самого патрона.

Виды патронов для дрели

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для , работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя.

К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

Приобретая дрель, шуруповерт или перфоратор с ключевым кулачковым патроном, сразу же зафиксируйте ключ из комплекта на проводе изоляционной лентой или же привяжите на крепкий шнур. Проблем со сменой сверла не возникнет никогда.

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа.

Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Как снимают и меняют патрон с резьбовым соединением

Резьбовой патрон для дрели устанавливается на вал электроинструмента и фиксируется за счет левой резьбы винта. Снимать испорченный патрон нужно с данного крепления, но учитывать нестандартное резьбовое соединение.

Вышеупомянутый винт находится внутри патрона, по логике нужно максимально выкрутить кулачки, иначе говоря «утопить» до предела. Так это действие выглядит на фото:

Как дальше разобрать патрон для дрели? Внутри виден тот самый винт, снимаемый крестовой отверткой. Получив доступ к нему, нужно хорошей отверткой выкручивать строго по часовой стрелке. Бывают модели инструментов, где данный винт не установлен. В этом случае патрон целиком скручивают с вала без подготовительных работ.

Винт с левой резьбой со временем теряет четкость паза из-за неаккуратной смены режущих инструментов. Для удобства можно ударить по винту через вставленную отвертку молотком. Это действие позволит углубить паз без вреда для инструмента.

При откручивании можно использовать ключ на 14 для удобства.

Как потом снять патрон с дрели? Все очень просто, открутив винт или шпиндель с левой резьбой, руками откручивают сам патрон для замены или ремонта.

Дальнейшая замена патрона дрели

Ничего сложного – приобрести подходящий для дрели патрон и с аналогичной последовательностью установить по резьбе.

Как быстро снять патрон с дрели показано на этом коротком видео:

При замене учитывают тип соединения. Их два:

• конусное;
• резьбовое.

Патрон с резьбой устанавливают на инструмент по указанной выше схеме.

Важно знать, что резьбовой патрон маркируется двумя типами:

• 1,5-13 М12*1,25;
• 1,5-13 1/2 – 20UNF.

1,5 – 13 - маркировка минимального и максимального диаметра для режущего инструмента, устанавливаемого в патрон.

При замене следует соблюдать данную маркировку. Если на патроне от вашей дрели указано значение, к примеру, 1.5 -13 М12, то менять следует на патрон с такой же маркировкой.

Конусный тип соединения устроен чуть проще. При замене патрон просто насаживают. Существуют следующие разновидности:

Интересно, что любой патрон в магазине инструментов с маркировкой «В» означает именно конусную основу крепления. Цифры на маркировке (от 10 до 18) - это величина диаметра нижнего отверстия.

Как снять патрон с конусным соединением с дрели? Проще всего. Патрон демонтируют при помощи обычного молотка, выбивая со штыря.

Как снять патрон с конусом с электродрели - видео

Знающие мастера используют такой инструмент, как дрель, с патронами следующих типов: ключевые и быстрозажимные. Патрон для дрели – это обязательное устройство, предназначающееся для фиксации сверл и прочих видов насадок для дрели. Крутящий момент от электромотора инструмента передается посредством шестерней на вал патрона, который и приводится во вращение. Рассматриваемое изделия выполняет важную роль, поэтому важно чтобы устройство было надлежащего качества.

Для дрели применяются следующие виды патронов:

• Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.

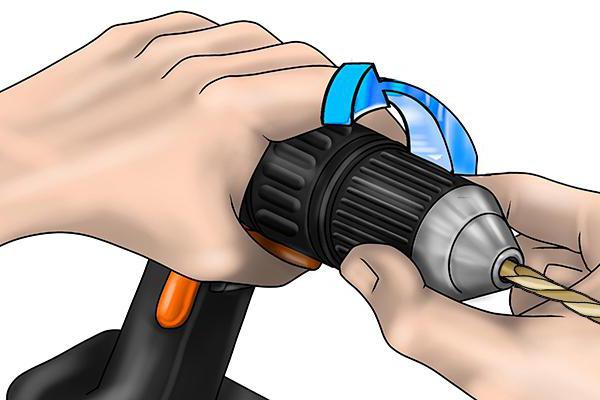

• Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

Быстрозажимной вариант является наиболее комфортным в применении, так как позволяет осуществить замену насадки быстро и без необходимости использования ключа. Для замены требуется только открутить вручную гильзу патрона, после чего установить насадку, а затем зафиксировать ее аналогичным способом. Данный вариант наиболее популярен для использования в аккумуляторных дрелях и шуруповертах.

Существенным недостатком БЗП является ненадежное фиксирование сверл большого диаметра, особенно при изнашивании элементов механизма.

В силу такого существенного недостатка, приходится периодически осуществлять замену такого патрона. Чтобы избежать необходимости частой замены, мастера предпочитают ключевой вид патрона. Такой вид гарантирует надежную фиксацию насадок, в отличие от БЗП.

Недостатком ключевых изделий является только то, что постоянно необходимо использовать специальный ключ, который часто теряется. Чтобы ключ для дрели не потерялся, его рекомендуют фиксировать к кабелю питания инструмента.

Характеристика быстрозажимного патрона дрели позволяет его использовать в инструментах малой мощности. БЗП бывают как с частично пластиковой конструкцией, так и с полностью металлической. Последний вариант более надежен, но при этом часто возникают трудности при его откручивании рукой.

На вопрос о том, какой патрон лучше, нет однозначного ответа, так как каждый выбирает сам для себя, что ему удобней. Если инструментом приходится пользоваться не часто, то удобнее использовать ключевой тип. Если же работы выполняются ежедневно, и планируется использовать только тонкие сверла, то в целях экономии времени и сил лучше взять БЗП.

Конструктивные особенности

Устройство классического патрона для дрели основывается на использовании цангового или кулачкового механизма. Такой тип патронов позволяет зажимать в губках или лепестках своего механизма насадки различных форм: шестигранные, цилиндрические и в форме квадрата. Главными элементами конструкции ключевых патронов являются:

• Корпус, который имеет форму цилиндра.
• Гильза, которая вращается на внешней части механизма.
• Цанга или кулачковый механизм, который находится во внутренней части механизма и представляет собой 3 зажимных лепестка.

Важную роль в цанговом механизме играют лепестки, которые изготавливаются из прочной стали, и имеют абсолютно одинаковую форму. При вращении гильзы происходит одновременное сближение всех трех лепестков. Такой тип фиксации позволяют надежно фиксировать сверла округлой формы, не допуская их проворачивания внутри патрона. Максимальный диаметр хвостовика сверла для ключевого или кулачкового изделия составляет 16 мм. Конечно бываю патроны и под больший диаметр, и с другим типом крепления, но они используются уже на станках, на дрели не ставятся.

Как заменить патрон у дрели своими руками

Замена и разборка патрона на дрель не представляет особой сложности. Первоначально следует выяснить, какой тип изделия используется на инструменте: с конусным соединением или резьбовым. Резьбовое соединение является наиболее сложным, поэтому технология снятия изделия данного типа следующая:

• Раздвигаются зажимные лепестки.
• Во внутренней части механизма находится винт под крестообразную отвертку. Если винта нет, то патрон следует попросту скрутить с вала.
• Осуществить вывинчивание винта, учитывая тот факт, что он имеет левую резьбу.
• После вывинчивания требуется открутить изделие, и заменить его на новое.

В конструкции большой электрической дрели чаще применяются ключевые патроны с конусным соединением. Как выполняется замена такого типа, узнаем далее.

• Для начала можно узнать маркировку используемого изделия, после чего приобрести аналогичное.
• Раздвигаются губки, и выкручивается винт.

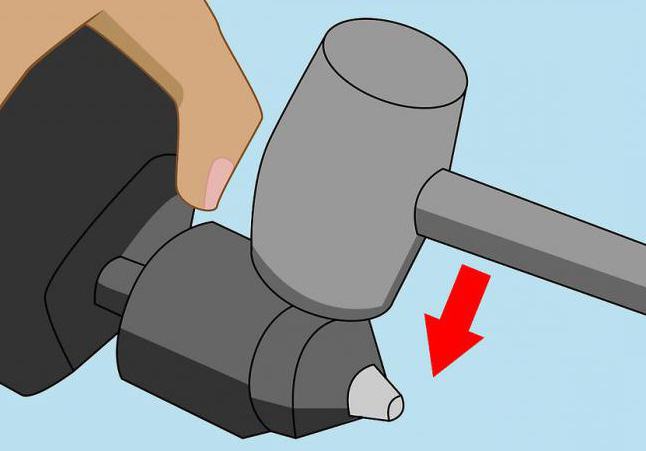

• Берется стандартный молоток, после чего наносятся легкие и резкие удары по тыльной части зажимного устройства, как показано на фото ниже.
• После каждого удара следует проворачивать устройство по направлению, как показано стрелочкой.

Таким нехитрым способом осуществляется демонтаж изделия. Установка осуществляется гораздо проще, для чего требуется вставить изделие в посадочную часть конусного отверстия, и зафиксировать винтом.

Как осуществляется разборка патрона, можно посмотреть на видео:

Возможные проблемы при работе с патроном

Патроны для дрели представляют собой важную деталь инструмента, поэтому следует знать возможные виды поломок данной детали. К ним относятся:

• Выпадение детали. Случаи хотя и редки, но возможные для конусных видов патронов. Если изделие слетело с конуса инструмента, то следует ситуацию исправить следующим образом: нагреть изделие в масле до 110 градусов, после чего надеть на конус инструмента. Если данная процедура сложна к исполнению, то следует заменить патрон.
• Заклинили зажимные губки. При заклинивании губок, что случается достаточно часто, потребуется снять изделие, разобрать его, почистить, смазать, после чего вернуть на место. Данные действия описаны в видеоролике.
• Биение. В случае возникновения биения рекомендуется попытаться отыскать причину. Если же причину установить не представляется возможным, то устройство подлежит замене.

Интервал и необходимость замены патрона, зависит от разных причин. Сильно влияют: особенности эксплуатации, качество самого патрона, манера работы с инструментом. Если возникшую неполадку не удается обнаружить или устранить, то лучше всего приобрести новое изделие.

Быстросъемный патрон для перфоратора – революция в оснащении электроинструмента

В 1980 году компания BOSCH предоставила производителям электроинструментов новую концепцию быстросменного патрона SDS. Эта аббревиатура означает Steck-Dreh-Sitzt (вольный перевод на русский – вставь, поверни, сидит). И сидит действительно крепко. За 25 лет существования не возникло необходимости в усовершенствовании конструкции патрона.

Разработчик не стал монополизировать конструкцию, а продал конкурентам право применять технологию. Благодаря этому конструкция быстрозажимного SDS-патрона получила признанную всеми участниками рынка унификацию. Инструмент самых разных производителей оснащается такими патронами, а заводов, выпускающих насадки и вовсе не счесть.

быстрозажимной патрон для перфоратора

Существуют перфораторы и с другими типами патронов. Например, цанговые, кулачковые, с жесткой фиксацией инструмента. На современном рынке бытовых электроинструментов это скорее экзотика. Или же такие патроны находят применение в профессиональном инструменте. Домашнему мастеру, идущему выбирать перфоратор – надо запомнить аббревиатуру SDS.

Для правильного выбора перфоратора по типу патрона, и последующей покупки наконечников (буров), разберемся, что такое патрон для перфоратора. и как он работает.

Патрон для перфоратора постоянно испытывает крутильные и ударные нагрузки. Это предъявляет высокие требования к качеству изготовления.

ВАЖНО! Инструкция к любому перфоратору предписывает всегда смазывать рабочий наконечник перед установкой в патрон. Если этого не делать – деталь быстро выйдет из строя.

Спасает одно – патрон можно обслужить и заменить. При этом вся хитрость конструкции состоит в том, что собственно фиксирующий механизм не испытывает стрессовых нагрузок. А упор, на который передаются все удары, является монолитным неподвижным относительно конструкции узлом.

Поэтому патроны в перфораторе служат долго и безотказно, при условии своевременного обслуживания и смазки.

Какие бывают патроны, и в чем разница

Поскольку перфораторы выпускаются в двух основных весовых категориях – «тяжелые» и «легкие», патроны также имеют две основные модификации. Это обусловлено способностью удерживать рабочие наконечники разного диаметра. Существует несколько стандартов: SDS, SDS-plus, SDS-max, SDS-top и SDS-quick. Наиболее распространенные из них рассмотрим подробнее.

Диаметр хвостовика насадки 10 мм, посадочная длина 40 мм. Диаметр рабочей находится в пределах от 4 до 26 мм. Длина насадки (без учета посадочного места) не более 1 метра. Ударная нагрузка до 5 Дж. С такими патронами работают перфораторы легкой и средней категории. Этот электроинструмент удерживается мускульной силой человека.

Последовательность разборки патрона SDS-max

Как правило, диаметр насадки хвостовика 18 мм, посадочная длина 90 мм. а диаметр рабочей зоны может достигать 60 мм. Устанавливается на перфораторы тяжелой категории и профессионального исполнения с ударной нагрузкой до 30 Дж.

Учитывая размеры и вес профессиональных перфораторов, зачастую работать с ними можно лишь при помощи подпорок и направляющих.

Устройство и принцип работы патрона достаточно просты. Технологию зажима можно понять, взглянув на хвостовик бура или зубила. Два открытых паза совмещаются с направляющими шлицами внутри патрона. Через них передается крутящий момент во время работы. Наконечник может перемещаться по этим шлицам без фиксации.

устройство быстрозажимного патрона

Закрытые пазы предназначены для совмещения с шариковыми зажимами, которые предотвращают выпадение наконечника, нагрузки на фиксаторы нет. Ударная нагрузка в режиме перфорации передается на рабочий наконечник через его пятку (торец). Пневматический или электрический привод перфоратора двигает поршень вдоль оси, и сжатым воздухом приводит в движение так называемый «молоток», передающий удары на патрон перфоратора.

Потянув за кольцо на корпусе, освобождаем шариковые зажимы. Наконечник можно извлечь. При установке нового наконечника, отпускаем кольцо – шарики в пазах фиксируют наконечник, позволяя ему свободно двигаться вдоль оси в пределах посадочной длины.

Разнообразие применения насадок

устройство SDS зажима хвостовика

Помимо насадок в классическом понимании – сверла, буры, зубило, долото, в патрон типа SDS можно устанавливать различные переходники, например, зажимной патрон под сверло.

Это существенно расширяет возможности перфоратора. Не покупая новый основной инструмент, можно производить разные сверлильно-бурильные работы, просто меняя насадки. При этом, используя мощные сверла, скажем по дереву, вы не будете избыточно нагружать портативную электродрель, используя выносливый перфоратор.

Просверлить в бетонной стене отверстие под новую розетку, обычной дрелью невозможно. А коронка, установленная в патрон SDS небольшого перфоратора, вгрызается в стену как в масло.

переходник с SDS хвостовиком для зажима обычного сверла

При работе с универсальными насадками, особенно для сверления или закручивания саморезов, необходимо помнить, что перфоратор – это не точный инструмент. Принцип его работы предусматривает наличие люфтов и вибрации. Поэтому он хорошо работает там, где нужна грубая сила.
Можно устанавливать патрон-переходник на другой посадочный диаметр.

ВАЖНО! Допустимо использовать наконечники SDS-plus на перфораторе с патроном SDS-max, с использованием переходника, а не наоборот!

При установке более мощного бура в перфоратор среднего или малого класса (а соответствующие переходники можно найти на строительных рынках), вы подвергаете электроинструмент сильным перегрузкам, что сокращает срок его эксплуатации.

При заклинивании мощного бура в отверстии, может произойти проворачивание перфоратора вокруг наконечника, что неизбежно приведет к травмам.
Для сверления различных материалов, в перфоратор вставляется бур необходимой конфигурации.

Варианты различных буров для перфоратора

Сверление бетона или гранита обычной дрелью утомительно и приводит к перегрузкам инструмента. После изобретения перфоратора этот процесс стал доступен и домашнему мастеру.

Для каждого типа отверстия существует персональный бур или коронка. А патрон SDS позволяет менять тип сверла одним движением. Развивая возможности перфораторов с патронами SDS, производители выводят в свет все более совершенные рабочие насадки.

Существуют виды работ, при которых включение и выключение режима перфорации при сверлении, обусловлено технологией.

Например, если вы проделываете сквозное отверстие в тонкой гипсовой или бетонной перегородке, то при выходе бура с обратной стороны, перфоратор выбивает большие куски материала. Можно не доходя до сквозного отверстия несколько сантиметров, выключить режим перфоратора и закончить работы простым сверлением.

Некоторые буры или коронки вообще не предназначены для перфорации. Для них допустим лишь режим сверления. Например, буры и сверла для керамической плитки. И напротив, насадки для отбойного молотка работают в режиме перфорации без проворачивания оси патрона.

Существует ошибочное мнение, что патроны SDS работают только в режиме перфорации с вращением. Применение этих быстросъемных фиксаторов гораздо шире. Например – мощные перфораторы с SDS механизмом используют в качестве миксеров для размешивания строительных смесей. Продаются даже насадки SDS-plus для размешивания.

Или режим отбойного молотка, для сбивания старой кафельной плитки. Вращение патрона тут ни к чему. Ударные нагрузки происходят в штатном режиме, главное – хорошо смазать наконечник перед установкой в патрон.

Существенным недостатком перфораторов является пылеобразование и шум. Для более комфортной работы выпускаются различные приспособления для отведения пыли из рабочей зоны. А грохот перфоратора стал притчей во языцех для соседей.

В этом видео популярно о разнице крепления инструмента в патронах систем SDS-plus, SDS-max и Spline Shank. Видео на английском, но и без перевода наглядно видно в чем различие.

Патроны для перфоратора: разновидности, устройство, разборка

Выбирая патрон для перфоратора, покупатель должен разбираться в конструкции такого зажимного приспособления. Это позволит сразу решить вопросы о том, с каким инструментом в комплекте можно будет использовать перфоратор и какие виды обработки выполнять при помощи такого оборудования. Кроме того, владение сведениями об устройстве патрона перфоратора позволяет не только самостоятельно выполнять замену зажимного приспособления, но и осуществлять его несложный ремонт, если в этом возникает необходимость.

Конструкции перфораторных патронов были специально спроектированы с учетом тяжелых условий работы инструмента

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

В результате длительных разработок производители перфораторов и патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

Внешне перфораторный патрон представляет собой полностью закрытое зажимное устройство

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.

Основные типы патронов для перфоратора

Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Что такое SDS

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.

Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.

Схема ударного механизма перфоратора

Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.

Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.

Для защиты от загрязнений все перфораторные патроны снабжены резиновыми пыльниками

Типы и сферы применения СДС-патронов

В зависимости от диаметра хвостовика, которым оснащен инструмент или адаптер для его фиксации на перфораторе, СДС-патроны подразделяются на пять основных типов: обычные SDS-патроны, модели категорий SDS-top, SDS-quick, а также патроны SDS-plus и SDS-max. Наиболее популярными являются патроны категории SDS-plus, которые предназначены для фиксации в них инструмента с диаметром хвостовика 10 мм. Хвостовик инструмента, адаптированного под фиксирующие устройства категории SDS-plus, входит в них на глубину 40 мм. При этом диаметр рабочей части инструмента, который фиксируется в патронах SDS-plus, может находиться в интервале 4–26 мм.

Максимальная длина инструмента, который может фиксироваться в патронах категории SDS-plus, составляет 1 метр, а его наиболее распространенные рабочие диаметры находятся в диапазоне 6–12 мм. Устройства, предназначенные для фиксации в них хвостовиков SDS-plus и соответствующих переходников для перфораторов, используются для оснащения оборудования легкой и средней категории, масса которого без учета веса инструмента составляет от 3 до 5 кг. Именно такие перфораторы, которые рассчитаны на ударную нагрузку до 5 Дж, наиболее популярны у домашних мастеров и небольших ремонтных бригад.

Распространенные типы SDS-хвостовиков

Патроны SDS-max, диаметр посадочного отверстия в которых составляет 18 мм, используются для оснащения тяжелых профессиональных перфораторов, вес которых начинается от 5 кг. Такие перфораторы, которые могут использоваться в комплекте с инструментом с рабочим диаметром, доходящим до 6 мм, в состоянии создавать ударную нагрузку до 30 Дж. Чтобы обеспечить точную и надежную фиксацию инструмента в таком серьезном оборудовании, на хвостовиках категории SDS-max предусмотрен дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежуточными вариантами оснащения перфораторов и используются значительно реже вышеописанных моделей. Между тем конструкция устройств SDS-quick, которые были разработаны инженерами компании Bosch в 2008 году, стоит того, чтобы рассмотреть ее подробнее. Инструмент в патроны серии SDS-quick вставляется не при помощи пазов, а посредством выступов на хвостовике. Особенности конструкции патронов SDS-quick позволяют фиксировать в них инструмент, хвостовик которых имеет шестигранную форму и размер четверть дюйма.

Система SDS-quick используется в аккумуляторных перфораторах Bosch UNEO

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание и ремонт патрона перфоратора своими руками, важно правильно снимать и разбирать это устройство. Зная, как разобрать патрон перфоратора (или как разобрать патрон для дрели), вы сможете самостоятельно выполнять осмотр, чистку и даже мелкий ремонт его внутренних элементов, что позволит вам всегда поддерживать свой инструмент в технически исправном состоянии. Несложная конструкция СДС-патронов позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

Итак, разборка классического СДС-патрона перфоратора выполняется в следующей последовательности. Шаг первый

С патрона отодвигают пластиковую часть и снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1

Используя отвертку, снимают фиксирующее кольцо, а затем и фиксирующую шайбу.

Снятие патрона перфоратора. Фото 2

Когда фиксирующая шайба снята, под ней можно увидеть второе кольцо, которое также необходимо снять при помощи отвертки.

Снятие патрона перфоратора. Фото 3

После того как все кольца и шайбы извлечены, можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. В первую очередь из такого механизма необходимо извлечь шарик, затем шайбу и только после этого пружину.

Снятие патрона перфоратора. Фото 4

Все детали механизма патрона, если вы выполняете его техническое обслуживание, надо очистить от грязи и пыли, смазать, а затем собрать устройство в обратной последовательности.

Чтобы еще более подробно познакомиться с вопросом о том, как снять патрон с перфоратора или дрели, как правильно разобрать его, выполнить техническое обслуживание или мелкий ремонт, можно изучить не только теоретическую информацию, но и посмотреть соответствующее видео.

О насадках для перфораторов

Теоретически на патрон перфоратора категории SDS-max можно установить инструмент с хвостовиком для патронов SDS-plus и даже инструмент с еще меньшим диаметром посадочной части. Для решения этой задачи используется специальная насадка (адаптер), которую сегодня можно приобрести почти на любом строительном рынке. Между тем применять такие переходники для перфоратора категорически не рекомендуется, так как использование инструмента меньшего диаметра на перфораторах тяжелого класса быстро приведет его в негодность.

Как правило, инструмент для перфораторов продается сразу упаковками и не подлежит восстановлению после выхода из строя. При этом не следует путать его с обычными сверлами, которые отличаются от него формой заточки и строением спирали.

Быстрозажимной патрон [ 30 ]

Быстрозажимной патрон по приемлемой цене – основное преимущество нашего магазина, торгующего только надежными и практичными устройствами, на которые распространяется трехлетняя гарантия качества.

Особенности и разновидности быстрозажимных патронов

Современное электрическое или аккумуляторное оборудование состоит не только из двигателя и корпуса, но еще и из вращательных элементов, которые предназначены для проделывания отверстий или закручивания шурупов. Указанные детали состоят из переходников, сверл и патронов.

Последние бывают представлены в разновидностях – ключевые и быстрозажимные. Первый тип сложен в замене, а вот второй фиксируется быстро и для манипуляции будет достаточно всего одной свободной руки. Именно поэтому указанная запчасть приобрела столь значимую популярность среди пользователей ударных инструментов. При этом в категории патрона БЗП принято выделять модели, предназначенные для:

По принципу работы подобного рода патроны бывают одно- и двухмуфтовыми. Первый тип – используется без ключа и по большей части предназначен для установки обычных сверл. Второй вариант имеет несколько усложненную конструкцию, но в этом случае также можно организовать присоединение без ключа, но понадобятся биты. Для защиты устройства при транспортировке оно упаковывается в специальную упаковку. Поэтому переживать за сохранность устройства или транспортируемых рядом с ним посылок не стоит.

Секреты нашей популярности

У нас вы сможете купить быстрозажимной патрон по лучшей в стране цене от популярного бренда, еще и в оригинале, равно как и другой инструмент:

• Аккумуляторный;
• Пневматический;
• Механический;
• Электрический.

Ваша работа нуждается в том, чтобы быть проще. И мы готовы это обеспечить.

Как поменять патрон на перфораторе

Для профессионалов своего дела замена или ремонт патрона перфоратора не составляют труда. Однако что делать тем, кто не занимается строительством и ремонтом на профессиональном уровне? Так как любой мужчина в своей жизни хоть раз держал в руках дрель, он должен быть осведомлен о процессе снятия, а также замены ее патрона. При этом, причины могут быть самые разные, начиная замедленной работой зубчатого обода и заканчивая крупной поломкой. Как поменять патрон на перфораторе? Рассмотрим замену подробнее.

Как снять патрон с перфоратора

На первом этапе стоит определить, какой патрон используется непосредственно в вашем перфораторе. Они бывают кулачковые, цанговые SDS и быстрозажимные. Последние, в свою очередь, бывают одно- и двухгильзовые. В кулачковом патроне сверло закреплено с помощью ключа, чего нельзя сказать о цанговых SDS и быстрозажимных. Для того чтобы заменить сверло в цанговом SDS патроне, нужно всего лишь его провернуть.

Замена патрона на перфораторе начинается с изучения креплений. Держаться он может за счет винтового стержня или же шпинделя. В большинстве случаев снять патрон не составляет труда. Однако порой встречается и более крепкая фиксация, которая потребует терпения и дополнительных инструментов. В упрощенном варианте крепко зафиксированный патрон снимается посредством молотка, ключа и отвертки. Процесс снятия происходит следующим образом:

Постучать по головке винта, дабы ослабить фиксацию;

Открутить при помощи отвертки;

Зажим патрона в ключе/тисках и прокручивание шпинделя.

Устройство патрона перфоратора

Практически любой строительный инструмент является универсальным, и перфораторы не стали исключением. Для них существует много различных насадок, переходников, патронов. Основой для произведения любого вида работы является патрон. Переходник для перфоратора используется для установки сверла, которое снято с обычной дрели. Насадки и сверла имеют огромное разнообразие и выбираются в соответствии с поставленными задачами.

Всегда держите у себя дома сменный патрон для перфоратора, поскольку в любой момент один может выйти из строя. Стоит также отметить, что для каждого вида работы предпочтительнее использовать разные патроны. К основным видам патронов относятся:

Быстрозажимной: подходит для тех, кто часто меняет насадки во время работы;

Ключевой: предназначен для больших сверл.

Любители часто задаются вопросом, зачем нужно столько разновидностей патронов. Вспомним, что существуют перфораторы с большей и меньшей мощностями. Если инструмент мощный, то нужно подумать о надежном креплении бура и насадок. Такой патрон как SDS-max рассчитан на глубокую посадку, а значит и вероятность того, что бур слетит во время работы, сводится к минимуму. То же и с менее мощными перфораторами, которые рассчитаны на «ювелирную9raquo; работу. В этом случае больший упор делается не на фиксацию, а на точность.

Для того чтобы знать, как отремонтировать патрон перфоратора, необходимо изучить его устройство. Но как устроен патрон перфоратора?

В свое время сверло крепилось посредством подвижных кулачков, но прогресс не стоит на месте. В SDS сверла фиксируются за счет 2-х направляющих клиньев и 2-х стопорных шариков. SDS-plus и SDS-max отличаются лишь количеством направляющих клиньев (у последнего на 1 больше). Таким образом, крепление выходит весьма надежным и быстрым.

Упростилось и фиксирование самой насадки: нужно лишь вставить выбранную насадку в гнездо патрона, слегка надавить и дождаться щелчка. Таким образом, насадка оказывается хорошо зафиксированной. Съем сверла также не представляет особой сложности: нажатие на подвижную крышку - и бур извлечен.

Дополнительно перфоратор может в себя включать:

Регулятор оборотов;

Электронный реверс

Щеточный реверс;

Систему быстрой замены (быстросменный патрон для перфоратора);

Индикаторы (показывают степень износа деталей);

Антивибрационную систему;

Фрикционную муфту (защита от заклинивания).

Как разобрать патрон перфоратора

При разборке патрона необходимо учесть производителя, потому как и разборка патрона перфоратора будет существенно отличаться. На сегодняшний день к списку наиболее популярных можно отнести:

Патрон для перфоратора bosch;

Патрон для перфоратора makita;

Патрон для перфоратора интерскол.

Рассмотрим разборку на примере патрона на перфоратор Бош:

1. Пластиковая часть отодвигается, снимается резиновый уплотнитель.

2. Орудуя отверткой, аккуратно снимаем фиксирующее кольцо.

4. За шайбой увидим второе кольцо. Его следует повернуть и снять, также поддев отверткой.

5. За пластиковой частью видим SDS зажим, состоящий из пружины, шарика и шайбы. Первым вынимается шарик, затем - шайба и пружина.

Патрон разбирают с различными целями: ремонт, замена отдельных деталей, чистка, смазка и т.д. Патрон для перфоратора Макита и других производителей разбирается примерно так же, за исключением единичных нюансов, которые учитываются, исходя из конструкции патрона.

После разборки и произведения всего, что было запланировано по работе с деталями патрона, возникает закономерный вопрос: а как собрать патрон перфоратора? Просто используйте инструкцию по разборке, начиная с последнего этапа и заканчивая первым (проделать все с точностью до наоборот).

Как заменить патрон на перфораторе

Выше мы уже писали о том, что не любой патрон подойдет на любую дрель. Также мы рассмотрели процесс снятия и даже разборки патрона. Чтобы установить новый патрон, выполните следующие этапы:

Наворачивание патрона на дрель (крутить до упора);

Вставляем винт в гнездо;

Закручиваем винт при помощи отвертки (также до упора).

Подойдите серьезно к выбору патрона для перфоратора. Цена на них самая разнообразная, но не тратьте деньги впустую, покупая тот патрон, который для вашей дрели может не подойти. Идеальным вариантом будет брать инструмент с собой, если это рынок, или же запросить помощь консультанта, если это интернет-магазин.

Статьи по теме

Патрон для перфоратора – ремонт своими руками

Не секрет, что инструменты имеет различную мощность. Для перфораторов с большой мощностью необходим патрон с надежным креплением бура либо сверла.

В строительстве существуют ключевые и быстрозажимные патроны. В ключевых – насадку (сверло, бур, фрезу) необходимо зафиксировать с помощью специального ключа, который разводит пальчики. В быстрозажимных – фиксация насадок будет производиться вручную.

Как снять их с перфоратора и выполнить ремонт своими руками? Об этом спрашивают многие обыватели.

Для того, чтобы снять цанговый или быстрозажимной зажим с электроинструмента достаточно всего лишь провернуть сверло. Вы должны усвоить, как разобрать патрон перфоратора своими руками.

Если насадка крепко зафиксирована, то удалить зажим с электроинструмента очень трудно, а иногда почти невозможно. Как снять патрон с перфоратора в таком случае?

Сделать это необходимо с помощью молотка, ключа и отвертки. Процесс разборки будет производиться в следующем порядке:

1. Для начала постучите по головке винта для того, чтобы ослабить фиксацию.
2. Затем постепенно начинайте откручивать насадку с помощью отвертки.
3. После откручивания зажмите патрон в тисках и начинайте прокручивать шпиндель.

Если после снятия вы обнаружили, что патрон пришел в негодность, то его необходимо заменить. Для того, чтобы поменять зажим на перфораторе, произведите следующие манипуляции:

1. Наверните патрон на дрель до упора.
2. Затем вставьте винт в гнездо.
3. После вставки постепенно закручивайте винт с помощью отвертки до упора.

Не забывайте время от времени разбирать и чистить перфоратор. Это поможет вам в дальнейшем избежать существенных неполадок. Также иногда есть необходимость произвести небольшой ремонт патрона своими руками, например, заменить пружинку.

Переключение режимов перфоратора

Для нормального использования инструмента, вы должны усвоить, что существует несколько режимов работы:

1. Первый из них – сверление. Во время работы в таком режиме необходимо:

• переключить тумблер выбора режимов перфоратора напротив метки сверла;
• затем вставить бур и включить электроинструмент.

Если вы не знаете, как вставить сверло в перфоратор, то мы вам объясним.

Для установки бура в кулачковое или цанговое устройстве достаточно утопить в него сверло. Затем вставить ключ в специальное отверстие на внешней части патрона и прокрутить до полного зажима бура.

Во время работы не нужно сильно нажимать на насадку.

Совет . При использовании патрона в режиме сверления, ни в коем случае не переключайте тумблер на «вращение против часовой стрелки», так как это может привести к повреждению насадки.

Для предотвращения ударов у перфораторов предусмотрена функция блокировки. Обычно её используют, если сверлят отверстия в древесине или металлических конструкциях.

Желательно перед тем, как вставить сверло в перфоратор надо дать пару минут поработать перфоратору на холостом ходе. Обязательно проверьте редуктор. Он не должен издавать посторонние шумы и стучать. В противном случае проведите его ремонт.

1. Следующий режим называется сверление с ударом. Как работать перфоратором в этом режиме? Ответ прост – с включенным тумблером сверла и молотка.

Во время работы тщательно следите за буром:

• нельзя допускать его перекоса;
• держать перфоратор во время данного режима следует крепко, однако не сильно придавливая.

Помните, что при сверлении бетона вы можете наткнуться на куски арматуры, поэтому заранее займите удобное положение, чтобы не потерять контроль над инструментом.

1. Последняя разновидность – режим удара. Как правило, он используется для долбления или отбойных работ. Иногда его применяют для штробления.

Перед тем, как начать работу, тумблер перфоратора переключите на метку с изображением молотка. Помните, что в данном режиме инструмент необходимо удерживать очень крепко.

Совет . Перед тем, как включить электроинструмент, перенесите его в нужное для удара место.

Как пользоваться перфоратором правильно

Видео про работу с перфоратором

Для правильной работы с электроинструментом вы должны запомнить следующие приемы:

1. Обязательно используйте средства индивидуальной защиты. А именно: очки, перчатки, беруши. Непосредственно перед работой уберите все посторонние предметы, которые может намотать бур.
2. Не давите сильно на инструмент, иначе вы можете его испортить.
3. Не забывайте, как правильно работать перфоратором. Не «гоняйте» его вхолостую более 4-5 минут. В этом случае вы подвергаете большому износу механизмы патрона.
4. Если вы работаете с пористыми либо рыхлыми материалами – надежней будет работать в режиме безударное сверление.
5. В случае, если вы проводите бурение с материалами, у которых высокие показатели твердости, используйте специальную смазку либо машинное масло.
6. Не забывайте про жидкостное охлаждение, если работаете с твердыми материалами. В качестве жидкостей можно использовать всевозможные эмульсии либо пластичную смазку.
7. Если вы работаете с длинными бурами – в целях экономии начинайте работать более короткими сверлами того же диаметра.
8. Чтобы инструменту не понадобился ремонт, через каждые 100-150 отверстий обязательно смазывайте густой смазкой хвостовики буров. Но не забывайте о предварительной чистке их от пыли и загрязнений. В качестве смазки специалисты рекомендуют использовать солидол.
9. Периодически давайте перфоратору остывать. Иногда опускайте буры в воду либо масло.
10. При работе обращайте особое внимание, нет ли перегрева редуктора. Если вы заметили нагрев – сделайте небольшой перерыв в работе. Однако, не следует опускать электроинструмент в воду – ударит током.
11. Не забывайте, как пользоваться перфоратором. Ухаживайте за перфоратором до, и после работы. Помните, что от качества ухода зависит срок работы инструмента. Очищайте электроинструмент от строительной пыли с помощью пылесоса. Для защиты бура можно надеть на него специальный щит, который можно изготовить даже из пластиковой бутылки. Обязательно соблюдайте режим работы и отдыха инструмента. Желательно через каждый полчаса работы делать 10 минутный перерыв.
12. Внимательно следите за вентиляционным отверстием перфоратора.
13. Раз в месяц разбирайте перфоратор и делайте профилактический осмотр редуктора.

Мы рассмотрели основные вопросы, задаваемые читателями. Надеемся наши советы помогут понять, как провести ремонт перфоратора самостоятельно.

Внимание, только СЕГОДНЯ!

Дрель является незаменимым инструментом в арсенале домашнего мастера или профессионала. Это оборудование позволяет просверлить отверстия различной толщины. Существует несколько разновидностей подобных инструментов. Сегодня встречаются как ручные, так и электрические дрели. Каждый мастер должен знать, как правильно пользоваться подобным инструментом.

В процессе длительной эксплуатации оборудование может выйти из строя. Как поменять патрон на дрели, следует узнать перед началом работы. В этом случае даже новичок сможет правильно выполнить ремонт своего инструмента.

Инструкция по эксплуатации

Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Типы патронов

Существует несколько типов патронов. Это необходимо учитывать перед проведением ремонта инструмента. В электродрели чаще всего применяются быстрозажимные патроны. Они позволяют легко менять сверла в процессе работы. Такую разновидность патрона, например, имеет электрическая дрель «Макита9raquo;, «Бош9raquo;, «Хитачи9raquo; и т. д. Не стоит приобретать дешевые модели с таким устройством. Они быстро приходят в негодность.

Для ударных дрелей применяются кулачковые патроны. Они устойчивы даже при работе в тяжелых условиях. Установка сверла выполняется в таких системах специальным ключом.

Также существует третья категория патронов. Это цанговые SDS-патроны. В их хвостовике расположены 2 канавки. При этом сверло в него вкручивают и фиксируют стопорным шариком. Также в таком патроне есть 4 желобка. Два из них необходимы для клиньев направляющих. Другие два желобка выполняют надежную фиксацию оснастки. В таком патроне шпиндель автоматически блокируется после установки.

Тип крепления

Рассматривая виды патронов для дрели. нельзя не отметить способы их крепления. Существует два основных метода. Крепление может выполняться при помощи резьбового соединения или на конусе.

В первом варианте на валу и внутреннем канале есть резьба. Она может быть метрической или дюймовой (в зависимости от производителя). Чтобы соединение было прочным, внутри на валу устанавливается специальный винт. Он имеет левую резьбу. Его откручивают по часовой стрелке.

Во втором варианте фиксации применяется конус Морзе. Конец вала имеет характерную форму. Она выполнена в виде конуса. Такой же формой обладает внутренний канал. Именно на конец вала устанавливается патрон. Этот вариант крепления чаще встречается в шуруповертах.

Маркировка

Ремонтируя дрель, можно определить тип крепления патрона по маркировке. Если система имеет резьбовое соединение, на корпусе будет нанесена соответствующая информация. Метрическая резьба обозначается буквой «М9raquo;. Цифра, которая указана после буквы, означает диаметр соединения. Также указывается максимальный диаметр патрона дрели и его минимальное значение хвостовика (например, диапазон 1-15 мм). Последняя цифра, которая указана в маркировке, обозначает шаг резьбы.

Для дюймовой системы применяется обозначение в маркировке UNF. Прежде чем приступать к ремонту оборудования, необходимо тщательно проверить, соответствует ли крепление новой детали установленным производителем параметрам. Практически на всех зарубежных инструментах применяется дюймовая система.

Конусное соединение маркируется буквой «В9raquo; и цифрой (это размер конца вала). На этот показатель при выборе новой детали также следует обязательно обращать внимание.

Когда нужно менять патрон?

Ремонтируя дрель «Макита9raquo;, «Хитачи9raquo;, «Стенли9raquo;, «Бош9raquo;, следует в первую очередь ознакомиться с инструкцией производителя. Это поможет выполнить работу хорошо. Патрон должен крепко удерживать сверло. Это позволяет высверливать отверстия с определенной точностью.

Со временем зажимный механизм изнашивается. Это касается и посадочного места патрона на валу. Он начинает бить. Рабочая зона при работе оборудования начинает колебаться. При этом отверстие получается с отклонениями как в диаметре, так и по месторасположению.

Износ механизма не позволяет крепко зажать сверло в патроне. Оно будет останавливаться при повышении нагрузки. Чтобы устранить подобные неполадки, придется заменить зажимной механизм.

Замена резьбового патрона

Замена патрона на дрели должна выполняться в соответствии с типом конструкции. Чтобы демонтировать резьбовое соединение, следует воспользоваться отверткой. С ее помощью откручивается винт шпинделя. Он находится внутри дрели. Винт следует открутить полностью и снять со шпинделя. Этот элемент имеет левую резьбу. Поэтому его следует откручивать по часовой стрелке.

Патрон же, наоборот, имеет правую резьбу. Чтобы его снять, потребуется откручивать этот элемент конструкции против часовой стрелки.

Иногда винт бывает очень крепко вкручен. Вручную его демонтировать может быть достаточно сложно. В этом случае достаточно постучать по отвертке молотком, когда она будет установлена в паз на крепежном элементе. Также можно воспользоваться газовым или рожковым гаечным ключом. Первым из них следует обхватить патрон, а вторым - закрепить шпиндель.

Сложности при замене резьбового патрона

Иногда даже ключ для патрона дрели не может помочь демонтировать конструкцию инструмента. В этом случае можно воспользоваться еще несколькими подходами. Если у патрона зажимные кулачки работают, можно применять шестигранник большего размера. Это поможет приложить большее усилие. Рожковым ключом в этом случае необходимо закрепить шпиндель.

Конструкция патрона современных электрических дрелей не предполагает применение дополнительного оборудования. Однако это совсем не означает, что сменить на них патрон будет легче. Зажимной механизм в этом случае демонтировать достаточно сложно.

Иногда требуется разобрать корпус инструмента. Это позволит дотянуться до скрытого внутри него шпинделя. В собранном виде этот элемент может быть спрятан глубоко в корпусе. После демонтажа и замены патрона конструкция собирается в обратном порядке. При этом не потребуется применять дополнительно ключи.

Если по какой-то причине винт внутри повредился, его можно заменить. В этом случае рекомендуется приобрести патронный адаптер. Он продается для инструмента кулачкового типа. В комплекте с адаптером поставляется и винт.

Замена конусного патрона

Рассматривая, как поменять патрон на дрели. следует рассмотреть такую разновидность, как конусный зажимной механизм. В этом случае процедура будет достаточно простой. При этом можно воспользоваться специальным приспособлением. Его применяют для демонтажа подшипников.

Чтобы снять зажимной механизм конусного типа, дрель ставят вертикально. Ее сверло должно быть направлено вниз. По всей поверхности патрона нужно постучать молотком. При этом зажимной механизм постепенно станет выбиваться со своего посадочного места.

Конусное соединение после этого нужно очистить и отшлифовать мелкой наждачной бумагой. После этого новый патрон легко встанет на свое место. Его фиксируют легким ударом молотка сверху.

Причины проблем с зажимным механизмом

Дрель, инструкция по применению которой должна изучаться мастером перед началом работы, требует правильной эксплуатации. В этом случае удастся избежать множества проблем.

Сегодня большинство электрических разновидностей подобного оборудования оснащаются патроном типа SDS. Он был разработан компанией «Бош9raquo;. Это устройство не отличается большой точностью. Однако такой механизм позволяет просверливать отверстия даже в твердых материалах. В этом случае работа инструмента осуществляется с ударом. В этом случае точности сверления добиться не получится. Для этого используется специальный переходник.

Если необходимо высверлить точное отверстие в дереве, металле, пластике, применяется особая насадка. Ее выпускают как для быстрозажимного, так и для кулачкового патрона.

Следует запомнить, что дрелью нельзя производить фрезерование. В этом случае патрон не сможет выдержать боковую нагрузку. Также требуется уделять внимание правильному выбору сверла, его заточке, а также разметке центра сверления (при помощи керна).

Обслуживание дрели

Периодически инструмент требуется обслуживать, менять старые детали, смазывать подвижные части. В этом случае также необходимо узнать, как поменять патрон на дрели. Конусный патрон необходимо развернуть соплом вверх. Его обкладывают деревянными прокладками и зажимают в тиски.

Газовым ключом откручивается гайка и демонтируется подшипник. Вытаскивается шайба. Далее патрон можно достать из тисков. Вручную скручивается регулировочная муфта. Кулачки нужно достать из направляющих.

После демонтажа все детали зажимного механизма нужно осмотреть, изношенные части следует заменить. Далее механизм собирается в обратном порядке. Все подвижные детали смазываются консистентной смазкой.

Другие проблемы при демонтаже

Иногда в процессе демонтажа появляются и другие проблемы. Например, если заклинил патрон дрели. нужно разобрать механизм и произвести его полную чистку, смазку. Особенно подобные неприятности появляются после сверления потолка. Загрязнения сыплются внутрь патрона. В этом случае его может заклинить.

Если же патрон слетает, потребуется увеличить натяжение в конусном соединении. Для этого механизм нужно нагреть до 110ºС в духовке. После этого его устанавливают на холодное посадочное место. После такой процедуры патрон слетать не будет.

Также может появиться биение при работе инструмента. Оно возникает из-за изношенности конусного основания или неравномерного разрушения поверхностей кулачков. В этом случае требуется замена старых элементов системы.

Рассмотрев, как поменять патрон на дрели, практически каждый мастер сможет отремонтировать инструмент для продолжения ремонтных или строительных работ.

Как понять, что у ваших биологических часов заканчивается время? Разберитесь с понятием биологических часов и узнайте, как возраст женщины воздействует на беременность.

20 фото кошек, сделанных в правильный момент Кошки - удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 ужасающих мест на Земле, природу которых до сих пор не могут объяснить ученые Хотите пощекотать себе нервы? Вместо просмотра фильма ужасов в следующий раз посетите одно из этих мест.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Патроны сверлильные для дрели — размеры

Всех пользователей дрелей рано или поздно касаются такие вопросы, связанные со сверлильным патроном:

• какое максимальное по диаметру хвостовика сверло он может зажать
• какое минимальное по диаметру хвостовика сверло он может зажать
• какое у него посадочное место

Первый и второй пункты будут интересовать при необходимости использовать сверла или насадки тех или иных диаметров. А третий — при возникновении потребности в замене патрона.

В этой статье будет четко рассказано про все размеры сверлильных патронов для дрели, чтобы помочь пользователям разобраться в данных вопросах. Отмечу, что все нижесказанное одинаково относится как к быстрозажимным, так и к ключевым патронам.

Максимальный диаметр хвостовика сверла

Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.

По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:

При этом первые три размера — это очень большая редкость. Остальные диаметры встречаются гораздо чаще.

Огромное количество патронов любых размеров по самым низким ценам с бесплатной доставкой до вашего региона

Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм. Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой. Ну, а о посадках будет сказано ниже в соответствующем разделе.

Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели. Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.

Минимальный диаметр хвостовика сверла

Патроны по минимальному зажимному диаметру бывают следующих размеров:

• размер 0,5 мм бывает на патронах с максимальным зажимом до 6,5 мм;
• 0,8 мм — до 10 мм;
• 1 мм — до 6, 10 и 13 мм;
• 1,5 мм — до 10 и 13 мм;
• 2 мм — до 13 мм;
• 3 мм — до 16 мм.

Здесь у пользователя возникает необходимость, обратная той, что была указана в предыдущем разделе. То есть у вас есть патрон, который зажимает сверла и насадки с хвостовиком, к примеру, на 2 мм, а вам нужно зажать в него хвостовик на 1 мм.

Опять же, вопрос решаемый. Единственное, может быть неудобно работать большой и тяжелой дрелью с маленьким по диаметру сверлом — его легко можно сломать. Ну и стоит отметить, что размеры на 0,5 и 0,8 мм еще и найти бывает нелегко.

Самый большой выбор дрелей по самым низким цена с бесплатной доставкой до вашего региона

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Резьба под патрон — какая она?

tgr написал.
3/8 это примерно (3/8/*2,54=0,9525см),
1/2 тоже где-то 1,27 см.

На Вашем цифровом штангенциркуле размеры указаны правильно, а в посте нет. В сантиметрах (как в прочем и всё остальное) резьбы, не измеряются. Только в миллиметрах, десятых, сотых. например 9,525мм
Теперь по существу.

tgr написал.
Вопрос первый — см.фото 5 и 6: почему плашка G 3/8 (да и K 3/8) имеет такой диаметр?

У плашки G 3/8 не только диаметр больше, но и шаг тоже.
резьба под патрон имеет размеры:
1/2″x20, где 1/2″ диаметр в дюймах; 20 — количество ниток (витков резьбы) на дюйм длины винта.
Диаметр резьбы в мм 12,7мм, шаг в мм 1,270мм
3/8″x24 Диаметр резьбы в мм 9,525мм, шаг в мм 1,058мм
Резьба G 3/8 шаг 19 ниток. Диаметр резьбы в мм 16,663мм, шаг в мм 1,337мм
Резьба дюймовая 3/8″ имеет шаг 16 ниток Диаметр резьбы в мм 9,525мм, шаг в мм 1,588мм

tgr написал.
Вопрос второй — чем (какой плашкой) нарезать т.н резьбу 3/8 на новом шпинделе?

Почти 100% гарантии, что такую плашку Вы не найдёте. Дюймовые плашки ещё встречаются, а дюймовых плашек с мелким шагом, я не видел никогда. Может быть Вам повезёт. Тем более, что резьба на шпинделе плашкой не режется никогда, только резцом, если конечно Вас интересует вращение патрона без биений.

Как снять резьбовой патрон с дрели, способы крепления патронов

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Статьи по теме:

Приспособление для ручной циркулярной пилы для поперечного раскроя

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Складные столярные козлы своими руками: чертеж с пошаговыми фото

Мастер-класс с пошаговыми фото и чертежами рассматривает процесс изготовления складных столярных козлов своими руками.

Ручная трамбовка для уплотнения грунта: чертеж, инструкция + фото

Чертеж и инструкция по изготовлению своими руками ручной деревянной трамбовки — простого и нужного приспособления для уплотнения грунта или щебня.

Гайка барашек из фанеры своими руками

Подробная инструкция изготовления рукояток из фанеры взамен заводских гаек барашек. Мастер класс с пошаговыми фото.

Полка для хранения ножовок — делаем своими руками

Мастер-класс с фото показывает процесс изготовления своими руками простой полочки для хранения ножовок в домашней мастерской.

Ремонт дрели – как снять и установить сверлильный патрон

Даже у самого надежного фирменного электроинструмента, такого как электродрель. перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность патрона начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить патрон новым, и тут возник вопрос, а как снять его с вала дрели?

Способы крепления сверлильного патрона на валу
дрели и шуруповерта

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой способ.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Как узнать, каким способом закреплен
сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку сверлильных патронов, то способ крепления будет определен даже при беглом взгляде на патрон.

крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать сверлильный патрон.

Маркировка сверлильных патронов
крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Какой по способу зажатия
сверлильный патрон для дрели лучше

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон
закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона с вала инструмента.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок небыло.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для боле удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается в патроне.
