Электрические водонагревательные приборы широко используются современными людьми для решения бытовых задач. Основным их элементом, обеспечивающим нагрев воды до нужной температуры, является трубчатый электронагреватель (ТЭН). Проволочная спираль, расположенная внутри ТЕНа, обладает высоким удельным сопротивлением и нагревается, когда по ней проходит электроток, передавая тепло на корпус аппарата через теплопроводный наполнитель. Если стиральная машина, электрочайник или другой бытовой прибор перестает греть воду, то причиной неполадок чаще всего становится поломка термоэлектрического нагревателя. В этом материале мы поговорим о том, как проверить ТЭН мультиметром, чтобы убедиться в его неисправности или же установить, что проблема – не в нагревателе.

Особенности проверки

Прежде чем проверять исправность ТЭНа, необходимо рассчитать его сопротивление, воспользовавшись для этого формулой R=U 2 /P. Буквы в ней означают:

• R – сопротивление электронагревателя.
• U – величина подаваемого напряжения.
• P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Рассчитав ее по приведенной формуле, можно переходить непосредственно к диагностике. Проверка ТЭНа выполняется в следующем порядке:

• Отсоединить шнур прибора от электропитания.
• Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
• Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
• Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Закончив тестирование, следует прозвонить ТЭН, чтобы узнать, не идет ли на корпусную часть электрический пробой.

Эта процедура тоже выполняется с помощью мультиметра таким образом:

• Регулятором на панели тестера установить измеритель в режим зуммера.
• Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Если при соприкосновении щупов с клеммами прибор издает сигналы на высокой частоте, это говорит о том, что электричество «пробивает» на корпус. Дотрагиваться до такого прибора, если он подключен к сети, нельзя, иначе возможен сильный удар электротоком.

Как проверить ТЭН водонагревателя?

Проверяется бойлер на исправность электронагревателя в порядке, идентичном описанному выше. Единственная особенность этой процедуры заключается в том, что, помимо нагревательного элемента, также нужно проверить терморегулятор. Значение сопротивления исправных ТЭНов водонагревателей в зависимости от марки устройств может составлять от 0,37 до 0, 71 МОм.

Как и было сказано, после диагностики электронагревателя следует проверить, нет ли пробоя на корпусную часть. Как прозвонить нагревательный элемент с помощью мультиметра, мы уже рассказали: нужно установить измеритель в режим зуммера, а затем, касаясь контактов щупами мультиметра, прислушиваться к сигналам, которые издает прибор.

Как проверяется ТЭН стиральной машины?

Самая главная сложность при проверке нагревателя стиральной машинки заключается в том, что его довольно сложно найти – особенно это касается многих современных агрегатов, внутренне устройство которых довольно запутано. Чаще всего ТЭН в аппаратах для стирки находится поблизости от задней крышки, чуть ниже загрузочного бака. Однако в некоторых моделях его устанавливают с передней стороны, а в машинах, имеющих вертикальную загрузку, электронагреватели часто находятся с одной из боковых сторон.

Проверка нагревательного элемента стиральной машинки имеет еще один нюанс – эти ТЭНы снабжены тремя выходами, а при проверке нужно подключаться только к двум из них, и важно не перепутать эти контакты. Обычно клеммы, к которым нужно подсоединяться (нулевая и фазная), расположены по краям, а между ними находится контакт заземления, который для проверки значения не имеет.

В остальном диагностика ТЭНа стирального аппарата проводится в соответствии с приведенной выше инструкцией.

Величина сопротивления исправного электронагревателя современных стиральных машин в большинстве случаев составляет от 25 до 60 Ом.

Проверка ТЭНа электрического чайника

Электронагреватель у этих приборов всегда имеет свободный доступ, и найти его не составляет труда. Чтобы проверить его, необходимо в первую очередь рассчитать по формуле сопротивление элемента. Затем нужно выставить измерительный прибор в режим минимального сопротивления, после чего приложить щупы к выводам ТЭНа и посмотреть, какие данные отразились на табло тестера. При неисправном нагревателе значение полученного сопротивления будет заметно отличаться от расчетного. Если мультиметр показывает «1» или бесконечность – спираль оборвана.

О наличии КЗ можно говорить, если прибор выдает эти же показатели, когда один из его щупов приложен к металлической трубе, а другой – к нагревательному элементу.

На следующем видео процесс проверки ТЭНа электрочайника:

Заключение

В этой статье мы разобрались, как правильно проверять ТЭНы различных бытовых приборов с помощью мультиметра. Напоследок нужно сказать, что при обнаружении неисправности ТЭНа по причине короткого замыкания или обрыва спирали восстановить работоспособность бытовой техники можно, только заменив нерабочий элемент. То же самое необходимо сделать, если электронагреватель дает пробой на корпус устройства, иначе эксплуатация такого прибора может привести к поражению током.

В любой момент водонагреватель может выйти из строя. Часто хозяева этих приборов принимают решение самостоятельно разобраться в причинах неисправности. Для того чтобы выполнить работу качественно необходимо понимать все тонкости этого процесса. Зная, как проверить водонагреватель в домашних условиях, можно сэкономить свои средства, поэтому эти знания не будут лишними.

С чего начать?

Так как часто причина поломки находится внутри бойлера, то для начала ремонтных работ нужно будет правильно разобрать прибор. Отключите его от сети для того, чтобы работать с ним стало безопасно. Для этого будет достаточно отсоединить связывающие его провода с электросчетчиком.

Далее, при помощи шланга необходимо слить всю воду из водонагревателя. После этого берите отвертку, можно приступать к разборке агрегата. Как правило, причиной неправильной работы или неисправности водонагревателя, является поломка такой детали, как ТЭН. Поэтому нужно обеспечить к нему доступ. Если бойлер висит высоко, и работы будет проводить сложно, то снимите его со стены.

Способы проверки работоспособности ТЭНа

Существует несколько методов уточнения неисправности. Самым простым способом будет замена подозрительного элемента на новый, идентичный старому. Очень часто при покупке водонагревателя сразу же приобретают запасной нагревательный элемент. Именно эта деталь чаще остальных выходит из строя. Если после замены Тэна работа прибора будет восстановлена, то значит причина поломки именно в нем. В случае, когда прибор по-прежнему не работает должным образом, придется поискать причину в другом.

Для тех, кто немного разбирается в электрике, может составить и замкнуть электрическую цепь, существует еще один интересный способ, как проверить ТЭН на водонагревателе. Для применения этого метода диагностики пригодится контрольная лампа. Соединив нагревательный прибор и контрольную лампу в последовательную электрическую цепь можно выяснить исправность ТЭНа. Когда нагревательный элемент исправен, то лампа загорится. А если он не работает, то придется заменить его целиком или выполнить замену неработающей в нем детали.

Третьим способом проверить работу Тэна является диагностика с помощью такого прибора, как мультиметр или тестера. Для того чтобы знать как проверить ТЭН водонагревателя тестером потребуются некоторые познания из области физики. Среди специалистов, занимающихся ремонтом бойлеров, такая процедура получила название прозвона нагревательного элемента.

Контакты тестера поочередно соединяются с проверяемым ТЭНом. Прибор должен быть настроен на измерение оказываемого сопротивления. Если нагревательный элемент исправен будет раздаваться звенящий звук. А когда индикатор работы прибора выдает цифру ноль или указывает знак бесконечности, без замены Тэна не обойтись. Ноль означает, что внутри прибора произошло замыкание, а бесконечность указывает на обрыв контактов.

Зная все методы установки неисправностей бойлера, можно самостоятельно произвести качественные ремонтные работы. Таким образом, вы сэкономите время, затрачиваемое на поиски и ожидание мастера. Да, и платить за подобные услуги не придется.

Устройство электрочайника на первый взгляд несложное. По крайней мере, так кажется, пока он в рабочем состоянии. Стоит чайнику отказаться от работы и принцип его действия становится загадкой. С чего начать ремонт прибора? Конечно же, с проверки ТЭНа. Сегодня рассказываем, как прозвонить электрочайник.

Определяем тип чайника

Поскольку нагревательный элемент может быть открытым в виде спирали или прятаться под корпусом, то его проверка выполняется разными способами. Рассмотрим, как прозвонить дисковый (закрытый электрочайник):

1. Выполняем проверку всего цикла. Для этого подносим тестер к вилке розетки, его ставим на сопротивление. Проследите, чтобы электрочайник был активен, а именно задействована кнопка включения. Теперь сравниваем полученные показатели с нормой. Как ее вычислить? Например, для электрочайников мощностью 1700 Вт показатель составит 28,47 Ом, для 2000 Вт – 24, 20 Ом. Если проверяете термопот мощностью 800 Вт, то ждите показатель в 60,50 Ом. Учтите, что учитывается напряжение в сети, равное 220 Вт. Правильно высчитать сопротивление помогут онлайн калькуляторы.

2. К следующему шагу переходим, если действия, описанные выше не дали результата. Для этого нужно проверить контактные пластины, расположенные на дне чайника. Если показания высокие, то придется разбирать чайник. Нам нужно добраться до ТЭНа и прозвонить его. Если данные соответствуют вычисленной нам цифре, то нагревательный элемент исправен. Ищите причину поломки в контактах. Они часто перегорают или отгибаются.

Чтобы почистить спиральный нагревательный элемент нужно перевернуть чайник и найти контактные пластины, в них входят штыри, которые проводят электричество к ТЭНу. Чтобы добраться до них нужно снять три винта, а затем прозвонить пластины. Если показатели в порядке, тогда проверяют кнопку включения.

С помощью чего можно прозвонить ТЭН электрочайника?

Для этих целей принято использовать тестер или мультиметр. Но, если их нет под рукой, тогда проверка осуществляется посредством индикатора фазы. Чтобы провести измерения с помощью первых двух приборов нужно выставить правильную программу. Это должен быть режим минимального сопротивления. Затем следует прикоснуться щупами к ТЭНу.

Далее смотрите на данные и делайте выводы. Бесконечность на тестере означает, что спираль элемента оборвана. Цифру «1» на мультиметре также приравнивают к бесконечности. О коротком замыкании скажут те же показатели, если один щуп приложить к ТЭНу, а другой к металлической трубе.

При использовании индикатора связи стоит быть предельно острожным и не хвататься голыми руками за инструмент и исследуемые детали. Чтобы снять показания нужно найти фазу в розетке, затем соединить этот выход с контактным стержнем нагревательного элемента. Теперь берем индикатор и прикасаемся к контакту, расположенному с другой стороны. Он должен светиться, а металлическая труба нет. Противоположные данные говорят об обрыве спирали или пробоях в изоляции.

Мы перечислили самые распространенные способы проверки ТЭНа. Если нет под рукой описанных инструментов, то прозвон можно выполнить даже с помощью обычного телефона. Для этого необходимо подключить его в разрыв любого провода. Если телефон продолжит издавать звуки, значит ТЭН исправен.

Практические все известные сегодня нагревательные устройства и приборы функционируют благодаря работе трубчатых электронагревательных элементов, которые кратко именуются ТЭН. Как правило, ТЭНы отличаются простотой конструкции и длительным сроком эксплуатации, однако, при неправильном использовании или наличии брака они выходят из строя – наиболее частыми причинами неисправностей приборов являются разрыв спирали и короткое замыкание.

Перед тем, как выбросить неисправную технику, рекомендуется проверить ТЭН при помощи мультиметра. Возможно, проблема вовсе не в этой детали, и поломка куда более серьезная. Итак, как проверить ТЭН при помощи обыкновенного тестера?

Трубчатый электронагревательный элемент содержит в своем составе одну либо несколько спиралей, которые отличаются высоким сопротивлением, за счет чего они и нагреваются при прохождении через них электрического тока. Во избежание короткого замыкания и других проблем, связанных с электротоком, спирали помещаются в изолированные трубки из металла.

Перед проверкой ТЭНа необходимо определить его нормальное сопротивление. Это нужно для того, чтобы при тестировании у вас был эталон, с которым следует сравнивать показания прибора. Таким образом вы сможете без труда определить, насколько измеренное мультиметром значение отличается от рассчитанного, и насколько сильно расходятся эти величины.

R=U 2 /P

где P – мощность, указанная на корпусе оборудования. Так, если электрический прибор работает под напряжением 220 Вольт, а его мощность равняется 1000 Ватт, вычисленное по формуле сопротивление будет равняться 48,4 Ом. Как видите, посчитать значение очень просто!

Проверка обыкновенного ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа и зачем это нужно делать, можно приступать непосредственно к самому тестированию, которое выполняется в несколько шагов.

Перед тем, как проверить ТЭН мультиметром, отсоедините нагревательный элемент от питания.

В дальнейших действиях руководствуйтесь приведенной ниже инструкцией правильной проверки:

• Сопротивление равняется рассчитанному – исправность прибора и пригодность к работе.
• Табло показывает значение 0 – короткое замыкание спирали внутри трубки.
• Табло показывает значение 1 (или бесконечность) – обрыв нагревательной спирали.

После завершения процедуры проверки необходимо заняться прозваниванием, которое позволяет определить, происходит ли электрический пробой на корпус прибора. Прозвон осуществляется также при помощи тестера следующим образом:

Если в момент прикосновения щупов к контактам зуммер начинает издавать высокочастотные сигналы, значит происходит электрический пробой на корпус прибора, что может привести к поражению током с серьезными последствиями для здоровья и жизни.

Проверка ТЭНа водонагревателя

Если вы до этого момента не знали, как проверить ТЭН водонагревателя мультиметром, для вас хорошая новость – она практически ничем не отличается от рассмотренного ранее примера и не вызывает труда даже у неопытных пользователей. Порядок действий для тестирования полностью аналогичен описанному выше, так как конструкция ТЭНов в различном оборудовании практически ничем не отличается. Единственное дополнение – рекомендуется проверить и терморегулятор.

В нормальном случае во время тестирования ТЭНа водонагревателя тестер показывает значение сопротивления, которое в большинстве случаев принимает значения 0.37 и 0.71.

Также необходимо проверить элемент на наличие пробоя на корпус прибора. Как прозвонить ТЭН мультиметром вы уже знаете – об этом говорилось выше. Переведите тестер в режим зуммера и поочередно прикасайтесь к контактам, прислушиваясь к издаваемым мультиметром сигналам.

Проверка ТЭНа стиральной машины

Перед тем, как проверить ТЭН стиральной машины мультиметром, его еще необходимо отыскать – с этим у многих людей возникают определенные сложности, что особенно касается современных моделей машин с хитрым внутренним устройством. В большинстве случаев нагреватель в стиральной машине располагается несколько ниже ее бака ближе к задней крышке.

В некоторых моделях он установлен со стороны передней крышки. Стиральные машины с вертикальной загрузкой могут снабжаться элементами, расположенными с одного из боков.

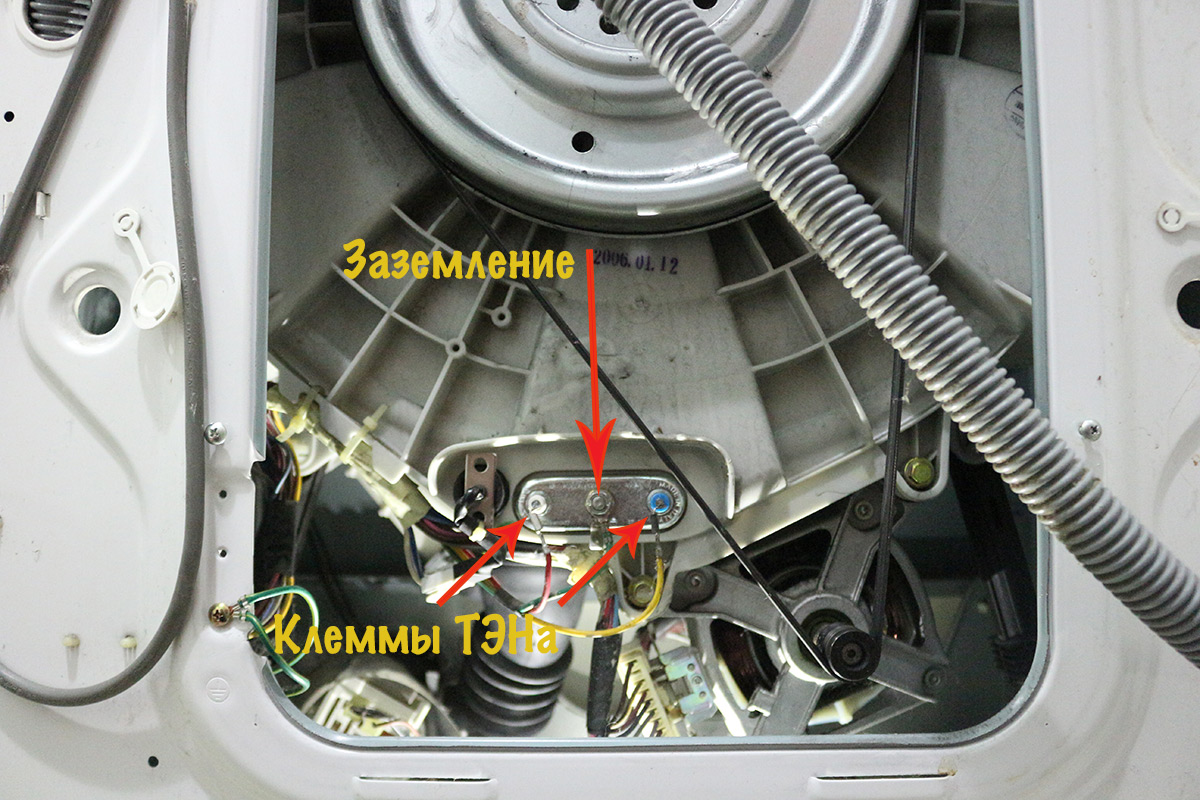

При проверке следует знать, к каким именно контактам ТЭНа необходимо подключаться. Дело в том, что трубчатый электронагревательный элемент стиральной машины имеет три выхода, из которых для тестирования нужны только два. Как правило, в центре расположен заземляющий контакт, тогда как два крайних (ноль и фаза) – необходимые для проверки клеммы.

Для тестирования ТЭНа стиральной машины необходимо следовать приведенной ранее инструкции. Нормальный показатель сопротивления для нагревательного элемента стандартной стиральной машины варьируется в пределах 25-60 Ом, возможны малые отклонения.

В настоящее время бойлеры для нагрева воды стали широко популярны. Их использование актуально не только для людей, проживающих в домах. Такое оборудование нередко устанавливается на разнообразных предприятиях, в хостелах, а также заведениях общепита и прочих сферах. И нагрев воды в таких установках происходит благодаря ТЭНу. Но иногда эта комплектующая ломается, ввиду чего вода больше не греется, и возникает необходимость срочного ремонта.

Именно поэтому мы решили рассказать вам о способах проверки ТЭНа на работоспособность, а также о наиболее частых поломках детали.

Как проверить ТЭН на исправность

Внутри ТЭНа расположена проволочная спираль, имеющая высокое удельное электрическое сопротивление. И в момент проведения по ней тока она нагревается. Это способствует наполнению пространства между спиралью и корпусом теплом, ввиду чего и происходит нагрев воды. Но иногда нагревательные приборы перестают выполнять свою прямую функцию, и основной на то причиной является поломка ТЭНа

Проверка при помощи мультиметра

На начальном этапе прибор потребуется активировать в режиме замера минимального сопротивления. Затем берём концы прибора, и касаемся ими выводов комплектующей. Если спираль оборвана, то на приборе появится значение «1», которое будет заменой реального сопротивления. А это всё равно что и бесконечное сопротивление. Это говорит о том, что имеет место обрыв в цепи, и деталь необходимо срочно заменить.

А вот в ситуациях, когда на дисплее прибора появится «0», будут свидетельствовать о возникновении замыкания. И в таком случае также понадобится срочная замена комплектующей, для возобновления нагрева воды.

Также обязательным условием является и проверка на утечку тока. В этих целях активируем на мультиметре режиме зумметра. Один щуп прислоняем к выводу, а второй к корпусу ТЭНа. Если зуммер издаёт характерный писк, необходимо менять деталь.

Проверка при помощи контактной лампы

Проверить нагревательный элемент можно и без мультиметра, при помощи контрольной лампочки. Это устройство включает в себя два медных провода с одной жилой. На одних концах расположены щупы, а противоположные подключены к патрону. В последний и установлена лампа на 220 В, которая защищена прочным кожухом. При возникновении желания сделать такой прибор можно собственноручно, и эта задача окажется простой даже для неопытного мастера.

С целью проверки ТЭНа вам потребуется на первый контакт накинуть ноль от сети, а ко второму вазу контрольно лампы. Если лампочка загорится, то обрыв отсутствует, а вот в обратной ситуации потребуется срочная замена детали.

Самые распространённые причины поломок

Неисправностей в работе ТЭНа может быть множество, но существуют наиболее распространённые поломки, которые и будут представлены ниже.

1. Перегорела спираль накаливания.
2. Замкнул накаливающий провод, идущий к корпусу детали. Использование оборудования с подобной неисправностью может привести к удару током.
3. На поверхности прибора образовался большой слой накипи. Со временем она просто начнёт препятствовать теплоотдаче детали, и как следствие оборудование будет работать неэффективно, и вода перестанет нагреваться. А при несвоевременном устранении этой причины может возникнуть серьёзная поломка ТЭНа, ввиду чего понадобится дорогостоящий ремонт или возникнет необходимость в срочной заменён детали.

Чтобы предотвратить обозначенные выше неисправности, и как следствие избавить себя от лишних финансовых растрат, вам лишь понадобится проводить регулярную проверку детали при помощи обозначенных выше способов!
