Если домовладение располагается на березу озера или реки, больших проблем с водоснабжением не возникает. Гораздо сложнее обстоят дела, когда участок находится далеко от естественных водных источников. Остаётся добывать воду из-под земли, а для этого нужно разыскать природные запасы, которые были бы чистыми, пригодными для питья. владельцы участка делают, исходя из особенностей местности. Если водоносный уровень расположен глубже 15 метров, то предстоящее обустройство скважины нужно доверить специалистам, а если же водичка находится ближе к поверхности, то прочитайте эту статью про то, как выкопать колодец своими руками. Возможно, процесс не покажется вам слишком сложным.

Лозоходцы ищут воду теми способами, которыми пользовались ещё наши деды. Но даже успешный поиск источника не гарантирует качество воды

Выбор места под колодец

К выбору места для колодца нужно тоже подходить со всей ответственностью.

Если местность загрязнена отходами или поблизости находится крупный источник загрязнения, то надеяться получить из колодца чистую воду бессмысленно

Обратите внимание на следующие значимые факторы:

• Геологическую ситуацию в вашей местности. Например, если окрестности заболочены, то колодец с питьевой водой выкопать не удастся, потому что «верховодка», которая неизбежно окажется в подземном источнике, принесет с собой всю грязь, находящуюся на поверхности.
• Наличие вблизи значительных источников загрязнения. Для многих загрязняющих веществ поверхностный водонепроницаемый слой не является преградой. Они проникают в подземные воды и отравляют их, делая непригодными к употреблению.
• Характеристики грунта и рельеф местности. Сложнее всего справиться с работой на каменистой местности. Проблематично сделать колодец и на склоне горы. Лучше всего для колодца подойдет равнинная местность.
• Удаленность места потребления. С одной стороны, колодец хочется разместить поближе к дому, чтобы избежать сооружения протяженных коммуникаций, по которым вода будет поступать в дом. С другой стороны, ближе 5 метров от построек колодец размещать нельзя. Такое соседство может негативно сказаться на фундаменте сооружения. Скопившаяся вода способна подмыть грунт под постройкой, частично разрушить «подошву». Устранить такие последствия не так-то просто.

Существует и ещё одно ограничение, согласно которому вокруг колодца в 50-ти метровой санитарной зоне нельзя располагать канализационные стоки, сточные канавы или мусорные свалки. Иначе добытая вода будет иметь ненужную вам специфику.

Технология выкапывания колодца

Чтобы узнать, как правильно выкопать колодец, нужно сначала разобраться с тем, какие техники рытья вообще существуют. Профессионалы практикуют открытый и закрытый способ копки колодцев. Поскольку различия в указанных техниках принципиальны, каждая из них заслуживает отдельного рассмотрения.

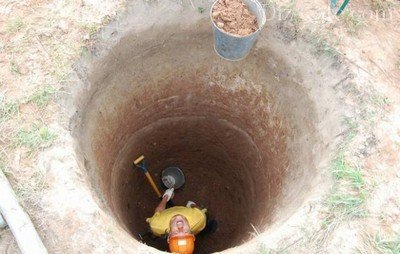

Вариант #1 – копаем открытым способом

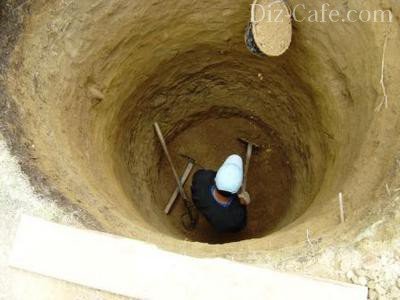

Ручной монтаж водоносных конструкций на участке с плотным грунтом производится открытым способом.

Стенки такой шахты не обрушатся, если не оставить её на длительное время без колец. Гладкая поверхность говорит о присутствии в почве глины

Открытая технология рытья колодца состоит из простых и понятных этапов:

• копка шахты определенной глубины (до водоносного слоя) производится сразу от начала и до конца, её диаметр на 10-15 см больше, чем у подготовленных ж/б колец;
• железобетонные кольца, которые образуют стены колодца, опускают в образовавшуюся шахту при помощи лебедки;
• кольца тщательно скрепляют друг с другом;
• между стенками шахты и собранной внутри неё железобетонной конструкцией образуется зазор, который необходимо засыпать крупным песком;
• швы между каждой парой колец тщательно заделываются специальным герметизирующим составом.

Очевидно, что именно особенности грунта, которые позволили в течение всего времени сохранить форму стенок шахты, являются определяющими для выбора открытого способа копки.

Вариант #2 – закрытый способ рытья

Если состав грунта сыпуч (щебенка или песок), то выполнять работы открытым методом проблематично. Стенки шахты неизбежно будут смещаться, осыпаться и т.д. Работу придется прерывать, сам процесс затянется, станет непозволительно трудозатратным. Придется рыть колодец закрытым способом, который специалисты по-другому называют «в кольцо».

Для закрытого способа копки важно правильно начать работу. Кольца должны будут скользить по стенкам шахты под тяжестью собственного веса, поэтому размер ямы должен быть точным

Схематично закрытую технологию рытья колодцев можно представить в виде следующих этапов:

• Необходимо наметить место нахождения колодца, диаметр которого будет соответствовать наружному диаметру ж/б кольца, и снять верхний слой земли. Углубиться нужно настолько, насколько позволит почва. Обычно глубина ямы составляет от 20 см до 2-х метров.
• Образовалась яма, внутрь которой помещают первое кольцо. Дальнейшая работа будет происходить внутри этого кольца, а впоследствии в образующейся железобетонной конструкции.
• Кольцо под своим весом опускается всё ниже, а следующее кольцо, помещенное на первое, увеличивает вес конструкции и монтируется с предыдущим.
• После достижения землекопом водоносного слоя, устанавливается последнее кольцо колодца. Его полностью не закапывают.
• Изоляция и герметизация швов между кольцами осуществляется абсолютно одинаково и при открытом, и при закрытом способе.

На завершающем этапе монтируется всё необходимое для функционирования колодца оборудование.

При работе с кольцами нужно соблюдать осторожность. Производители нередко указывают, что работы должны выполняться с помощью лебедки или крана. В противном случае претензии по трещинам и сколам не будут приняты

Преимущества и недостатки разных способов копки

Открытый способ привлекателен, прежде всего, своей простотой. Рыть куда удобнее не в окружении железобетона. Впрочем, недостатки и преимущества есть у каждого из способов копки. Нередко при проходке можно встретить валун. Если это случилось при открытой проходке, то шахту несложно расширить, обкопать препятствие и вытащить его на поверхность, обвязав веревками. Теперь представьте себе, насколько усложняется задача, когда землекоп находится в закрытом пространстве кольца. Проблема может оказаться неразрешимой.

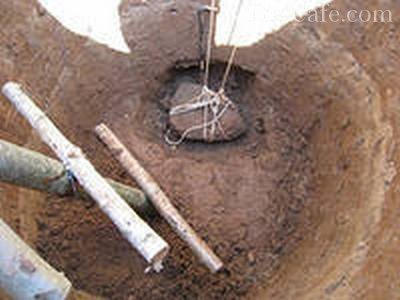

Валун относится к числу легко устранимых препятствий, если копка ведется открытым способом, но попробуйте справиться с ним, находясь внутри железобетонного кольца

Другой неприятностью, которая может случиться в процессе работы, является плывун. Плывуном называют грунт, насыщенный водой, который может растекаться. Находясь в открытой шахте, землекоп может предпринять попытку остановить плывун, сделав из шпунтованных досок элементарный кессон. Впоследствии можно, засыпая грунтом пространство между железобетонной конструкцией и шахтой, полностью изолировать плывун.

Есть у закрытой проходки ещё один минус. Он проявляется, когда в шахте появляется «верховодка». Она опускается вниз вместе с устанавливаемыми кольцами, после чего смешивается с подземными водами и портит их. Загрязненный колодец никому не нужен. Более того, выясняется, что и избавиться в этом случае от «верховодки» очень проблематично. Можно прорыть ещё одну яму по внешней поверхности колец, чтобы выявить источник «верховодки». Но выявить её и изолировать даже в этом случае удаётся не всегда.

Также будет полезен материал о методах чистки питьевого колодца:

Вот так выглядит вода в колодце, если в него просачивается верховодка. Чтобы выявить источник неприятности, нужно, по сути, ещё один колодец рядом выкопать

Казалось бы, сомнения рассеялись, и мы точно знаем, как выкопать колодец на даче. Действительно, достоинства открытого метода очевидны, а теперь обратимся к его недостаткам.

При открытом способе копки шахту приходится рыть большего диаметра, чем сооружаемый колодец. Природная монолитность грунта неизбежно нарушается. Между стенками конструкции колодца и шахтой мы помещаем грунт, которые отличается по своей структуре и плотности от находившегося здесь изначально. Новый грунт может подвергаться деформации, а кольца – смещению друг относительно друга. Такие подвижки могут стать причиной разрушения колодца.

Открытую шахту ни в коем случае нельзя оставлять надолго без колец. Подсохшие стенки начинают осыпаться, с каждым новым часом приближая миг обрушения

Кроме того, при открытом способе значительно увеличивается объём земляных работ. И ещё: приходится обзаводиться специальным оборудованием, чтобы устанавливать железобетонные кольца. Понадобятся трос, крюк, блок, тренога и лебедка. Процесс опускания кольца не только сложное, но и опасное занятие. При использовании крана правильно установить и совместить кольца будет проще, но привлечение спецтехники всегда обходится недешево.

Если по неопытности землекоп недооценил степень плотности грунта, стены шахты могут осыпаться, сведя на нет все усилия. Если же шахта простояла в готовом виде без колец более трех дней, по вероятность её обрушения существенно возрастает. Естественно, что при копке «в кольцо» такая опасность не грозит. Когда кольца под собственным весом погружаются в шахту, целостность грунта практически не нарушается. Для их установки не нужно дополнительное оборудование, а вероятность получения травмы снижается.

Несколько слов о технике безопасности

Одному копать колодец нельзя. Дело даже не в том, что это физически тяжело. Есть опасности другого рода. Недра земли богаты неожиданностями. Наряду в водяными запасами, можно наткнуться на подземное скопление газа. Это может оказаться фатальным в ограниченном шахтном пространстве. Выявить невидимую опасность можно при помощи горящей лучины. Быстро погасший огонь говорит о недопустимой загазованности.

Этому землекопу не мешало бы прослушать инструктаж, прежде чем надевать каску. Он явно нет в курсе, для чего именно ему нужно это средство защиты

Падение груза на голову землекопа – ещё одна очевидная опасность. Нужно ли в такой ситуации говорить об актуальности применения защитной каски?

Поэтому-то грамотно организованная копка колодцев подразумевает не героический труд энтузиаста-одиночки, а правильно спланированную работу группы единомышленников. Они, например, организуют принудительную вентиляцию шахты, используя для этой цели хотя бы вентиляторы и пылесосы. Попеременно копать шахту и совместно устанавливать кольца легче, да и праздновать торжественную сдачу объекта в эксплуатацию гораздо веселее с друзьями.

Как правильно копать колодец

Как правильно копать колодец

Колодцы с давних времен являются постоянным, возобновляемым источником питьевой воды и воды для бытовых нужд. Несмотря на его простой внешний вид – немногим известно как правильно выбрать под него место и как правильно копать колодец. Но всем этим премудростям можно обучиться самостоятельно.

схема колодца

Выбираем место для колодца

Для того, чтобы выбрать правильно место для колодца на вашем участке – нужно просто последить за природой. Как правило, водоносные слои подходят близко к тем местам, где имеется густая и высокая трава, где утром наблюдается обильная роса, а вечерами собирается туман. Существуют и довольно экзотические народные способы выбора места, например, использование маятника или исследование с помощью лозы.

водоносный слой

Самым простым способом определения наличия водоносного слоя будет проверка наличия колодца у соседей. Водоносные слои обычно простираются на несколько квадратных километров и риск ошибиться в таком случае минимальный. Но при выборе места под колодец «в чистом поле» предварительно все-таки лучше пробурить разведывательную скважину.

Но при выборе места для расположения колодца также важно учитывать и санитарные правила. Колодец на вашем участке должен размещаться на максимальном удалении от потенциальных источников загрязнения, таких как мусорная свалка или выгребная яма.

Водоносные слои

Водоносные слои в грунте могут располагаться на различной глубине и в зависимости от этого, добываемая из них вода может называться верховой, почвенной, грунтовой и артезианской.

Если вы намереваетесь использовать воду из колодца исключительно для бытового применения, например для полива – достаточно забирать воду с глубины до 20 метров. Строительство колодца большей глубины считается нецелесообразным – в этом случае, при большой глубине водоносного слоя лучше пробурить скважину и поставить водяной насос. В то же время колодец не должен быть слишком мелким, иначе проникающая в него верховая вода с горизонтов до 5 метров испортит почвенную и грунтовую воду и сделает ее непригодной для питья.

копка колодца

При выборе между скважиной и колодцем решающее слово играет бюджет вашего сооружения. Колодец из готовых железобетонных колец обойдется вам дешевле. К тому же качественно изготовленные кольца прослужат в вашем колодце не менее полувека. Обслуживание колодца тоже выглядит проще, по сравнению со скважиной. Во всяком случае удаление ила со дна колодца и замена фильтрационной подушки менее трудозатратна, чем бурение новой скважины.

Копаем колодец правильно

В принципе, приступить к строительству колодца можно в любое время года. Но лучше всего это делать поздней осенью, когда земля еще не замерзла и легко копается, а вода в грунте ушла на значительную глубину. Так вы облегчите свой труд и сможете добраться до более глубокого, а значит и до более чистого и насыщенного водоносного слоя. В течении года уровень грунтовых вод может подниматься и опускаться на величину до двух метров. Таким образом, строительство колодца при максимальном уровне грунтовой воды может привести к тому, что летом в жаркое время воды в нем просто не будет.

Правила строительства колодцев

Никаких инженерно выверенных правил строительства колодцев не существует. Это настолько древнее искусство, что оно осталось за рамками строгих строительных правил.

колодец из бетонных колец

Сформировавшаяся за века практика показывает, что с копкой колодца лучше всего справляется бригада из трех человек. При этом обычно не используется никаких средств механизации. Один человек постоянно находится на дне, углубляя колодезную шахту и наполняя выбранным грунтов ведра. Второй человек вытаскивает с помощью веревки и вороты выбранный грунт в ведрах и вытаскивает его на отвал. Третий человек находится в резерве, а затем происходит круговая замена. Работа в забое на дне колодца довольно трудна – температура на этом участке не превышает 10 градусов, и атмосфера никак не вентилируется.

Для того, чтобы работникам было легче вытаскивать наполненные землей ведра – над устьем колодца строятся козлы и устанавливается ворот. Впрочем при современном уровне механизации оголовье колодезной шахты можно оборудовать и электрической лебедкой.

Наиболее простым способом защиты стенок колодезной шахты является использование железобетонных колец. Для этого на выбранном месте устанавливается готовое кольцо. Выборка грунта происходит внутри кольца и оно под действием силы тяжести постепенно входит в землю.

Вокруг кольца также выбирается грунт примерно на уровень половины высоты. Во-первых это позволит соединять кольца между собой, а во-вторых затем послужит котлованом для формирования гидрозамка и отмостков.

Между собой железобетонные кольца лучше всего соединить за транспортные проушины стальной проволокой. Для того, чтобы добиться жесткой фиксации проволока закручивается прочным металлическим предметом.

Обратите внимание, что кольца колодца должны находиться точно друг над другом. Их смещение по горизонтали может привести к образованию щелей, через которые в колодец будет поступать неочищенная грунтовая вода.

Определить близость водоносного горизонта можно по похолоданию в шахте колодца и по появлению родничков и росе на стенах.

Наращивание стенок шахты из колец происходит вплоть до выбранного водоносного слоя. Обычно за одну рабочую схему в колодец устанавливается 2-3 кольца высотой 90 сантиметров.

На дне колодца при достижении водоносного слоя формируется фильтрующая подушка. Для нее лучше всего использовать речную гальку и кварцевый песок.

Защищаем колодец от поверхностной воды

Вода в колодце должна поступать исключительно снизу, через фильтрующую подушку. Для того, чтобы предотвратить попадание неочищенных грунтовых вод – стыки между бетонными кольцами гидроизолируются. Для этого может использоваться жидкая гидроизоляция, наносимая кистью или валиком.

Кольцевую канаву возле оголовка колодца необходимо заполнить смесью песка и гравия, а затем устроить там гидрозамок из слоя водонепроницаемой глины.

После первого наполнения колодца водой – всю жидкость из него необходимо откачать. Проще всего это сделать при помощи электрического насоса. Повторить эту процедуру можно несколько раз – таким образом колодец «раскачивается».

Оформляем оголовок колодца

В верхней части колодца в обязательно порядке устанавливается крышка или крыша, которая защищает его от атмосферной влаги. Выбор стилистики оформления оголовья колодца зависит исключительно от эстетических предпочтений хозяина. Можно сформировать деревянный сруб и установить классический ворот с цепью или тросом. А можно сделать колодец в стиле «хай-тек», оборудовав колодец электрическим насосом.

колодец с журавлем

Оформление колодца лучше проводить через некоторое время после окончания его строительства, когда грунт вокруг его оголовка осядет. В этом месте необходимо сделать отмостку. Ее можно как отлить из бетона на песчано-гравийной подушке, так и выложить посредством тротуарной плитки.

деревенский колодец

Что выбрать: колодец или скважину

С точки зрения чистоты воды колодец вовсе не является идеальным сооружением. Забор воды в колодцы идет с не очень большой глубины и степень ее очистки оставляет желать лучше. Колодезная вода не идет ни в какое сравнение с чистой водой из артезианской скважины. После дождей и в периоды высокой грунтовой воды – колодец может становиться мутным. Одним из решающих факторов, определяющих чистоту воды в деревенских колодцах общественного пользования являлся интенсивный водозабор, вследствие чего вода постоянно проходила через фильтрующую подушку и очищалась. При индивидуальном использовании поддерживать чистоту колодца довольно проблематично.

бурение скважины

Обслуживание колодца

Для того, чтобы колодец на вашем участке служил вам верой и правдой его необходимо регулярно чистить. В случае попадания какого-либо предмета в колодец, способного вызвать загрязнение воды - необходимо сразу же предпринять меры к его удалению.

Обслуживание колодца заключается в регулярной проверке его состояния, очистке и, при необходимости – дезинфекции. Проводить очистку регулярно используемого колодца лучше не реже, чем раз в год.

Для проведения очистительных работ из колодца выбирается вся вода. Лучше всего это сделать при помощи электрического насоса. После этого в колодец спускается работник и с помощью защищенной лампы исследует состояние внутренней поверхности колодезной шахты.

Затем поверхность шахты очищается от мусора. Особое внимание следует обратить на появляющиеся трещины или щели. Необходимо срочно предпринимать меры по их герметизации. Для этого используется цементно-песчаный раствор с добавление жидкого стекла или специальной гидроизолирующей присадки. Также щели в колодце можно герметизировать специальными растворами. При большой щели лучше разместить в ее глубине размятую и размоченную глину, образовав гидрозамок, а затем уже бетонировать щель.

Ели вы обнаружите большое загрязнение фильтрующей подушки, то ее также можно заменить с использованием тех же материалов.

В экстренных случаях можно проводить дезинфекцию колодца. После полной откачки воды вся его внутренняя поверхность обрабатывается раствором хлорной извести. Затем поступившая в колодец вода несколько раз откачивается.

Как правильно копать колодец: видео

схема колодца

Как правильно копать колодец

водоносный слой

копка колодца

колодец из бетонных колец

колодец с журавлем

деревенский колодец

бурение скважины

kanalizaciyaseptik.ru

Как выкопать колодец с кольцами?

Процесс создания колодца на основе колец можно условно разделить на три этапа: планирование, подготовка и рытье. Причем каждый из шагов - по-своему важен и серьезен.

Установка бетонных колец при копке колодца

Правильность выполнения всех этапов работ является залогом долговечности и герметичности конструкции. При верном монтаже такой источник может без проблем работать более десятка лет, не нуждаясь в капитальном ремонте.

Выбор места под колодец

Чтобы выбрать оптимальную территорию под колодец стоит выполнить геологическую разведку участка на предмет расположения подземных вод. Это позволит определить место, где водоносный горизонт максимально близко к поверхности.

Владея этой информацией, вы сможете сэкономить время и финансы, так как вам не придется рыть шахту большей глубины, чем требуется, а это, при копании ямы своими руками, очень важный фактор.

При выборе места необходимо руководствоваться следующими основными правилами.

• Копать колодец рекомендуется только в грунтах с ненарушенной структурой. В обратном случае процесс рытья будет очень сильно затрудняться из-за постоянных обвалов грунта.
• Необходимо выдерживать расстояние минимум в 4-5 метров от колодца до ближайшей постройки. Если грунты представлены песчаными породами, за стенками колодца будет происходить постепенное уменьшение плотности грунта, что может негативно сказаться на устойчивости зданий.
• Колодец не должен мешать проходу и выполнению возможных работ по ремонту других конструкций или зданий.
• Рыть колодец стоит в максимальной отдаленности от наружного туалета, канализационной ямы или канализационного колодца.

Выкопать колодец можно в любое время года (даже зимой), кроме весны. Не рекомендуется рыть его весной по причине того, что в это время водоносный горизонт находится на самом высоком уровне (вследствие таяния большого количества снега).

Установленное кольцо для колодца

Это грозит тем, что сделанный во время весеннего паводка колодец через пару недель эксплуатации попросту перестанет наполняться водой, так как водоносный горизонт опустится ниже дна шахты. к меню

Выбор материала колец

В первую очередь необходимо определится, из каких материалов вы хотите соорудить колонну: железобетонные кольца или пластиковые кольца. Существуют и более экзотические варианты исполнения шахт колодцев: из камня или кирпича.

Но сооружение своими руками таких конструкций не оправдано, ввиду высоких трудовых и финансовых затрат, по этому мы рекомендуем вам при создании колодца пользоваться бетонными, либо пластиковыми кольцами.

Наиболее популярным вариантом для обустройства колодцев были и остаются железобетонные кольца. Покупая такие кольца, обращайте внимания, чтобы они соответствовали ГОСТ 8020.

Поскольку сейчас идет «ценовая война» между производителями, каждый из которых пытается как можно больше удешевить свои товары, причем делается это, в основном, в ущерб качеству, только соответствие изделий ГОСТ 8020 может гарантировать их надежность.

Если вы хотите выкопать колодец своими руками, необходимо обзавестись такими инструментами:

• Штыковые лопаты с короткими ручками (рыть в яме длинной лопатой попросту невозможно);
• Тара для подъема земли (ведра);
• Устройство для подъема ведер (можно делать это своими руками, обычной веревкой с крючком);
• Лебедка для опускания колец в колодец (бетонное кольцо по ГОСТ 8020 весит примерно 500 кг);
• Лестница на всю глубину шахты.

Подготовленные кольца для создания колодца на участке

Стеновые и доборные кольца (их количество высчитывается в зависимости от глубины колодца) - основной материал.

Доборные кольца необходимы, если вы планируете выкопать колодец нестандартной высоты. Единственное, чем отличаются доборные и стеновые кольца – это размер.

Рекомендуется использовать кольца диаметром 100-150 см (это оптимальный размер, так как позволяет свободно находиться человеку внутри колоны, что облегчает как монтаж, так и будущие ремонтные роботы), которые соответствуют ГОСТ 8020.

Помимо колец, Вам также потребуются:

• Ингредиенты для цементного раствора;
• Конструкция для сооружения горловин (наличие закрытых горловин предотвращает попадание в колодец внешних загрязнителей). Желательно соответствие тому же ГОСТ 8020.

Если вы планируете оборудовать колодец донным фильтром, то стоит приобрести доски для щита, мелкий гравий, речную гальку, и кварцевый песок. Определяя, сколько килограмм засыпки покупать, ориентируйтесь на размер колодца - каждый слой должен быть не меньше 15 см. к меню

Этапы рытья колодца

Непосредственное рытье колодца своими руками выполняется по следующему алгоритму:

Выкапывание ямы под колодец

1. На месте, которые вы определили под колодец, выполняется разметка. Размер шахты должен быть на 10-15 сантиметров больше, чем диаметр, которым обладают стеновые кольца.
2. Первоначально вам нужно выкопать яму глубиной на 10 сантиметров меньше, чем высота одного кольца.
3. Кольцо устанавливается в яму (оно должно возвышаться над её поверхностью на 10 см). Внимание должно уделяться принятию кольцами идеально ровного горизонтального положения, так как даже небольшие перекосы в процессе наращивания колоны приведут к искривлению конструкции.

Поскольку из-за большого веса (бетонные кольца по ГОСТ 8020 весят минимум 500 кг) своими руками двигать кольцо довольно проблематично даже нескольким взрослым мужчинам, необходимо позаботится о вспомогательных рычажных механизмах, и тележке для их транспортировки.

1. После того как первое кольцо опущено, необходимо выкопать яму глубиной 80 см. внутри кольца, после чего стоит рыть землю по его внешней стороне до тех пор, пока под собственным весом кольцо не погрузится вниз.
2. Как только это произошло - нужно почистить осыпавшийся грунт.
3. После этого с помощью лебедки на первое кольцо опускается следующее.
4. Их стыки соединяются цементным раствором. Своими руками качественную герметизацию можно выполнить, используя просмоленную пеньковую веревку.
5. Этим же методом выполняется постепенное наращивание колонны кольцами до тех пор, пока не обнаружится водоносный горизонт.
6. Как только удалось выкопать шахту на нужную глубину, вам нужно почистить её дно от рыхлых пород, и оставить колодец на 12 часов наполняться водой.
7. По истечению времени требуется удалить воду и заново почистить дно.
8. Потом нужно выкопать ещё небольшой слой земли. Эту операцию необходимо повторять до тех пор, пока не станут видны водные жилы, после чего колодец оставляется на сутки в покое (желательно с перекрытием горловин, чтобы ничего не попало в шахту)
9. После этого производится финальная чистка колодца с полным откачиванием воды, и укладывается донный фильтр.

Процесс ручной установки кольца для колодца

Наземной частью, которая продолжает стеновые и доборные кольца, является горловина колодца. Горловина это конструкционный элемент, который увеличивает удобство эксплуатации, и в случае необходимости перекрывает доступ к колодцу для предотвращения попадания в него дождевых вод и инородных предметов.

Производство горловин может быть из самых разных материалов: кирпича, деревянного сруба, иногда даже используют наружные доборные кольца, которые накрываются специальным щитом с отверстием нужного диаметра.

Если при сооружении горловин и самих колонн использовались бетонные стеновые и доборные кольца (ГОСТ 8020), то в будущем такому колодцу потребуется периодическая профилактика.

Речь идет о проверке швов на предмет разгерметизации и трещин, для устранения которых нужно осуществлять несложные ремонтные работы, заключающиеся в замазывании потерявших герметичность частей колонны раствором.

Читайте также: особенности ремонта колодцев из бетонных колец.

Ремонтные работы не должны игнорироваться, так как если нарушится целостность колодца, очень сильно пострадает качество воды, в которую из грунта будут попадать всевозможные загрязняющие примеси. Грязь может сыпаться и с горловин и самих колец - если от них будет откалываться или крошиться бетон. к меню

Этапы рытья колодца с кольцами (видео)

Главная страница » Бурение колодца

byreniepro.ru

Колодец своими руками на даче: деревянный вариант + колодец из колец

Колодец вполне обоснованно признан оптимальным источником для организации автономного водоснабжения. Наиболее привлекательным его качеством по праву считают дебит, превышающий все имеющиеся варианты. Колодец не заиливается и не требует регулярности использования подобно скважине. Хозяева загородной собственности могут подолгу не посещать владения, а запас воды не уменьшится и качество нисколько не пострадает. Без особых проблем его можно почистить. Даже вырыть колодец своими руками сможет домашний «землекоп», если запасется терпением, как минимум одним помощником и сведениями о правилах сооружения источника водоснабжения.

Вопросы стартовой подготовки

Любую работу, включая рытье колодца, желательно начать с планирования и продумывания предстоящих действий. Взвешенная оценка и подготовка избавит от ненужных затрат. Для того чтобы деньги и усилия были вложены с пользой, будущему обладателю личного колодца нужно решить ряд важных вопросов.

Первый вопрос: рыть или не рыть?

Деятельность по устройству индивидуального водозаборного объекта желательно начать с самостоятельного изучения гидрогеологических условий. Речь мы, естественно, не ведем о бурении на личном участке «сетки» из трех-пяти разведочных скважин. Что в принципе можно сделать арендованной сборно-разборной буровой установкой. Банально пройдемся по соседским владениям и расспросим хозяев:

• каким водозаборным источником они пользуются;
• на какой глубине в их колодцах либо скважинах «стоит вода»;
• достаточным ли дебитом отличаются их водозаборные сооружения.

Заодно выясним, сколько денежных средств было вложено в строительство и обустройство колодца либо скважины. А после сбора информации тщательно обдумаем предстоящее самостоятельное предприятие.

Безоговорочно ориентироваться на данные опроса мы сможем только в случае, если все участки на исследованной территории находятся на приблизительно равном высотном уровне. Если дачный/коттеджный поселок построен в холмистой местности или на склоне речного берега, сведения о гидрогеологических условиях на соседских участках не позволят получить реальную картину. В лучшем случае глубина залегания водоносного пласта будет отличаться от устно разведанной цифры, в худшем - воды на глубине, целесообразной для рытья колодца, может совсем не быть.

Прежде чем выяснять, где и как вырыть колодец, следует определиться с рациональностью его сооружения. Копать его разумно, если предполагаемая глубина колодезной шахты будет в пределах 10-15м. Вообще СНиП за номером 2.04.02-84 допускает глубину шахтного колодца в рыхлых пластах до 30м. Только вкладывать собственноручные усилия в рытье настолько глубокой выработки не стоит. Слишком тяжело будет поднимать отвал на поверхность. Дешевле, да и безопасней заказать бурильщиков с буровой установкой.

Если для поставки воды в баню подойдет не слишком чистая вода, глубина колодца может составить всего 5-7м. Кстати, не факт, что полученная даже из артезианской скважины вода при заглублении выработки на 35 и более метров обязательно будет питьевой категории. В любом случае качество и состав грунтовых вод должен быть проверен в СЭС. Однако верхний водоносный пласт, подпитанный так называемой верховодкой, приемлем лишь для использования в технических целях. К тому же он обычно засорен стоками, удобрениями, привнесенными в верхние грунтовые слои вместе с атмосферными осадками, и техническими жидкостями.

Второй вопрос: если рыть, то где?

Если для устройства водоснабжения бани мы все-таки предпочли колодец, следует определиться с местом для его сооружения. Нужно учесть, что объект водозабора:

• должен быть удален от вероятных источников загрязнения на расстояние, превышающее относительно безопасные для качества воды 25м. Но оптимальным расстоянием являются 50м. К источникам загрязнения относятся выгребные ямы, свалки, уборные и т.д.;
• должен быть удален от фундамента минимум на 8 м, желательно более. Иначе устремившийся в колодец грунтовый поток станет постепенно вымывать рыхлую породу и ослаблять грунты под фундаментом;
• должен размещаться на чистом, сухом, слегка возвышенном участке.

Колодец желательно расположить в максимально высокой точке по направлению потока грунтовых вод. Определить ее «на глаз» невозможно. Просто нужно сориентироваться на местности: если у земной поверхности участка есть некоторый уклон, то место для колодца лучше выбрать в самой высокой зоне.

Не исключено, что 2-3 соседские усадьбы испытывают аналогичную потребность в водозаборном сооружении. Тогда есть смысл объединить усилия и разделить финансовые затраты. Правда, нужно учесть, что для водопровода из удаленного от бани колодца потребуются смотровые аналоги. Представляют они собой неширокий шурф, глубиной чуть ниже водопроводной ветки. Дно нужно забетонировать, стенки желательно обшить доской или обложить кирпичом. Устраивают смотровые колодцы на каждом повороте автономной системы водоснабжения, а также через каждые 15м прямой водопроводной линии. Их можно просто закрыть банальной крышкой, задекорировать кустом плетистых роз или интересной садовой фигуркой.

Вообще согласно убеждениям гидрогеологов рыть колодец можно в любом месте. Вода все равно будет. Вопрос заключается в том, на какой она появиться глубине.

Третий вопрос: когда копать?

Однозначно: рытьем колодца следует заняться поздней осенью. В период, когда осадков выпадает минимальное количество. В это время высотная отметка уровня воды близка к наименьшим значениям. Зимой, конечно, он еще ниже, но схваченные морозом верхние 0,5 -1,2 м грунта сложно будет разбить даже мотыгой. Смерзшаяся до глубины сезонного промерзания земля будет препятствовать естественному погружению и усадке элементов колодца в стволе шахты. Да и работать на улице в морозец холодновато.

Лето и весну следует изначально исключить из возможных для рытья периодов. Зеркало воды летом и дождливой весной достигает пиковых отметок. Можно «промахнуться» и не докопать до требующейся глубины, успокоившись получением достаточного объема воды. Такой колодец в осенне-зимний сезон обмельчает, не будет покрывать потребности владельцев. К тому же при максимально высоком зеркале грунтовых вод нужно будет постоянно проводить откачку с целью обеспечения нормальных условий для проведения земляных работ в шахте колодца.

Технология сооружения колодца

Упрощенно технологию рытья можно описать, как заглубление в грунт шахтной выработки с одновременным сооружением стенок. Стенки колодца могут быть деревянными, представляющими собой обыкновенный сруб, рубленный в лапу. Технологичную альтернативу срубу представляют бетонные кольца. Строительство колодца из них проходит значительно проще и гораздо резвее, но для установки колец потребуется подъемник. Для неглубокого источника водозабора подойдет бетонная труба, которую можно просто опустить в вырытый заранее котлован, или пластиковый гофрированный аналог.

Чаще всего колодцы сейчас строят из бетонных колец. Однако немало осталось любителей экологически чистых деревянных водозаборов. Рассмотрим наиболее востребованные способы, и выясним, как правильно вырыть надежный колодец с прочными, не пропускающими поверхностные стоки стенками.

Вариант #1 - деревянный колодец

Деревянный колодезный сруб традиционно собирают из венцов, используя стандартные способы рубки срубов без остатка, т.е. без выходящих за пределы внешнего абриса угловых перепусков. Погружаемую в грунт, контактирующую с водой часть сруба делают из цельных или расколотых вдоль бревен ольхи, ивы, березы, т.к. они не влияют, а даже улучшают качество добываемой воды. Для сооружения надводной части используют сосновый или дубовый лесоматериал, потому что эти сорта древесины могут привнести горьковатый привкус. Дуб поначалу способен менять цвет воды, насыщая ее дубильными веществами. Но данный факт можно воспринимать лишь в качестве первоначальной помехи для приема банных процедур.

Для сооружения сруба колодца бревна берут диаметром от 18 до 22см, аналогичный размер колотых из бревна пластин от 14 до 20 см. Заранее количество венцов трудно подсчитать, но приблизительно «прикинуть» можно. Зависит оно от глубины запланированной выработки и от толщины материала. Щели между венцами колодезного сруба не конопатят, потому что конопатка быстро загнивает в воде. Зато подводная часть сруба не портится от 20 до 50 лет в зависимости от сорта древесной породы, т.к. под водой недостаточно кислорода для развития гнилостных микроорганизмов. А вот надводную часть, находящуюся постоянно в увлажненном состоянии, периодически нужно будет менять в течение долгих лет службы деревянного колодца.

Пошаговая инструкция с описанием, как вырыть деревянный колодец для баньки на даче или на территории личного приусадебного хозяйства:

• рубим в лапу и собираем на поверхности часть колодезного сруба из 3-7 венцов, учитывая, что довольно тяжелую конструкцию нужно будет переместить и опустить в котлован;
• роем котлован глубиной примерно 1,5-2м. Размеры котлована в плане должны немного превышать габариты сруба, чтобы с его установкой не возникало проблем;
• устанавливаем в котлован готовую часть колодезного сруба, выверяем его горизонтальность путем установки на верхний венец строительного ватерпаса. При отсутствии горизонтальности корректируем положение конструкции, подкапывая землю снизу в требующемся месте саперной лопатой;
• для подъема отвала устанавливаем над выработкой грузоподъемную треногу. Ее можно арендовать или сделать самостоятельно из трех бревен, закрепив на сооружении полиспаст, ворот или лебедку. Выбор грузоподъемного устройства должен учитывать, что поднимать нужно будет не только выбранный грунт, но и землекопа;
• выбираем грунт изнутри сруба сначала в центре шахты, затем под центральными частями бревен. Углы конструкции в это время опираются на невыбранную землю;
• под стенки подводим заготовленные заранее опоры-чурки, которые должны быть равны по высоте;
• пока мы углубляемся, наш помощник рубит и наращивает сверху очередных 1 или 2 венца. Количество наращиваемых венцов определяем по факту;
• сшиваем временно сруб снаружи доской, углы крепим скобами или прибиванием бруса, чтобы при опускании не возникало перекосов. Гвозди забиваем в каждый венец;
• подкопав углы, удаляем опоры, чтобы сруб самопроизвольно осел;
• «тугой ход» сруба в теле шахты стимулируем ударами кувалды по верхнему венцу, положив предварительно на его бревна обрезки доски. Если конструкция уперлась в плотную породу или «села» углом на валун, наращивание венцов производим снизу. Подрываем землю на толщину одного бревна и последовательно устанавливаем элементы венцов;
• повторяем все действия, следуя приведенному алгоритму, пока не «доведем» колодезный сруб до водоносного пласта. Рытье колодца чаще всего останавливается в песке. Если толщина, она же мощность, водоносного слоя более 3х метров, основание колодца не должно упираться в нижележащий водоупорный слой, чтобы вода могла свободно проникать в водозаборную выработку;
• появившуюся в колодце воду откачиваем и продолжаем трудиться на фронте увеличения глубины, не доходя до нижнего водоупора – глины, суглинка, скальной породы;
• дно колодезной шахты выравниваем и формируем простейший донный фильтр путем засыпки крупнозернистого песка, затем гравия, сверху щебенки или гальки. Общая мощность засыпки 40-50см. Донный фильтр будет препятствовать взмучиванию воды;

Заранее предугадать дебит и мощность насыщенного водой пласта невозможно. Если вода прибывает обильно, то технологию строительства деревянного колодца придется несколько изменить. Колодезный сруб тогда укрепляется залогами – бревнами, длина которых минимум на 50см больше, чем у рядовых бревен. Т.к. залоги длиннее обычных бревен, в стенках шахты нужно вырыть печуры – углубления в грунте под их установку. Заглубляться нужно будет с помощью коробки, сбитой из толстых досок на поверхности земли. Грунт из шахты выбирают до тех пор, пока работы возможно проводить.

Согласно предписаниям вышеупомянутого СНиПа надземная часть колодца должна возвышаться над землей на 80 см. Вокруг выработки устраивают глиняный замок, который предотвратит проникновение в колодец поверхностных стоков и атмосферной воды. Глубина замка, созданного из утрамбованной глины или суглинка, 1,5м, ширина 0,5 -1,0м.

Вариант #2 - колодец из бетонных колец

Принципиальных отличий в методах строительства деревянного и бетонного колодца нет. Строительство проводится аналогичным опускным способом с постепенным наращиванием. Разница в том, что нет нужды в рубке сруба. Работа пойдет ощутимо быстрее и веселей. Нужно только заранее приобрести кольца, желательно чтобы они были с замком типа шип-паз на торцевых окружностях. Диаметр пригодных бетонных колец распределяется в пределах от 1м до 1,5м. Количество зависит от глубины водозаборной выработки. Нижнее водоприемное кольцо должно быть с заводским фильтром в стенке.

Краткий пошаговый инструктаж для тех, кто решил устроить водоснабжение бани с подачей воды из бетонного колодца:

• копаем шахту, не углубляясь более 3м;
• на дно выработки устанавливаем 2-3 кольца, первое из которых должно быть с фильтром. Наружную сторону ствола бетонного колодца настоятельно советуют обрабатывать герметизирующим составом;
• соединяем для надежности кольца между собой скобами, болтами или штырями. Правда, крепеж колец используется преимущественно в тех случаях, когда для строительства были куплены кольца без замковой фаски. Однако для собственного успокоения можно и укрепить;
• под основанием нижнего кольца вырываем 4 углубления, в которые помещаем кирпичи или чурки;
• окапываем пространство под кольцом и поднимаем отвал наверх. Бетонная «пирамида» в это время опирается на чурки;
• убираем опоры, чтобы колодезный ствол самостоятельно осел;
• продолжаем в той же последовательности углубляться вниз и наращивать кольца сверху;
• в завершении на дне устраивается фильтр, а вокруг наземной части глиняный замок.

Описанный способ приемлем для сооружения неглубокого водозабора до 6м. Есть бесшовная технология строительства более глубокого бетонного колодца. Для этого на выровненное дно котлована устанавливают башмак с режущей кромкой, а на нем затем монтируют опалубку под заливку бетонной смеси. Не забывайте, что в шахте колодца может скапливаться ядовитый газ! Ежедневно перед работой проверяйте воздух в шахте газоанализатором. Не работайте в одиночку, обвязывайтесь страховочным поясом и надевайте каску.

stroy-banya.com

Технологии рытья колодца: как выкопать колодец на даче своими руками

Жить в загородном доме или на даче без водоснабжения невозможно. Хорошо, когда поблизости река или озеро, тогда вопрос воды решается сам собой. Ну а если вокруг строения нет никаких природных водных источников, тогда хозяин должен сам позаботиться о ее добывании из-под земли. И тогда встает вопрос: что лучше соорудить – скважину или колодец? Если уровень воды на вашем участке находится на глубине от 5 до 15 метров, лучше выкопать колодец, ну а если глубже, тогда придется обустроить скважину. Сегодня мы расскажем о том, как и где производится копка колодцев, об основных нюансах строительства, мерах безопасности.

Выбор места для колодца

Самостоятельно определить, где лучше сделать колодец, чтобы вода была ближе, и чтобы ее качество было удовлетворительным, невозможно. По этому вопросу лучше посоветоваться со специалистом. Но есть и другие ориентиры при выборе места под будущий колодец:

• можно узнать у соседей, которые уже имеют колодцы, какая у них глубина, какая почва на участке, какие проблемы возникали при строительстве и расположить свой колодец неподалеку от соседского (желательно в более высоких местах рельефа участка);
• колодец должен располагаться на расстоянии не менее 30 м от туалетов, мусорных ям, мест содержания животных и других источников загрязнения грунтовых вод;
• нужно учесть не только вид участка в настоящее время, но и строения, планируемые в будущем (сарай, баня, беседка и др.), так как место колодца уже нельзя будет изменить;
• для удобства пользования расстояние от предполагаемого места колодца до дома должно быть оптимальным.

Рытье колодцев следует планировать на самый сухой период (конец лета – начало осени), когда грунтовые воды залегают до самого низкого уровня.

К устройству колодца лучше всего приступать в конце лета и осенью, когда уровень грунтовых вод находится на самой низкой отметке

Подготовительные работы

Чтобы знать, как выкопать колодец своими руками, нужно ознакомиться с определенной технологией и соблюдать правила безопасности при этом.

Определяемся с конструкцией сооружения

Любой колодец представляет собой широкую шахту (круглую или квадратную), достигающую подземные воды, пригодные для употребления человеком. Его глубина составляет, как правило, около 10 м, но бывают случаи, когда дно колодца находится на глубине 30-35 м. Конструкция колодца включает в себя:

• оголовок – верхнюю (надземную) часть;
• шахту – ствол колодца;
• водоприемник – нижний участок колодезной шахты, где собирается вода.

В нижней части шахты обязательно устраивают донный фильтр для очистки воды. Он состоит обычно из 3-х слоев гравия или щебня: нижний слой (мелкая фракция) толщиной 10 см, средний (фракция в 5-7 раз крупнее) – 15 см и верхний (фракция еще крупнее) – тоже 15 см.

Иногда случается, что почва на дне очень вязкая – тогда следует соорудить дощатый пол с отверстиями для воды, и только сверху насыпать слои донного фильтра.

Самый простой и удобный вариант устройства колодца своими руками - использование специальных бетонных колец при строительстве шахты колодца

Шахту колодца можно выполнять из камня, кирпича, дерева, бетона. Самый распространенный и простой вариант – использование готовых бетонных колец. Его мы и рассмотрим подробнее.

Как посчитать стоимость рытья?

Чтобы прикинуть, сколько будет стоить выкопать колодец, нужно подсчитать стоимость необходимых материалов. Для работы потребуются: мелкий и крупный щебень или гравий (для устройства фильтра), бетонные кольца, скобы для их скрепления между собой, песок и цемент для замазки швов между кольцами.

Очевидно, самостоятельное проведение работ, безусловно, не без помощи нескольких товарищей или соседей, обойдется дешевле владельцу участка, в противном случае ему нужно будет потратиться и на бригаду наемных рабочих. Конечно, есть специальные фирмы, которые занимаются бурением колодцев и при желании и наличии приличной суммы сделают колодец под ключ. Но если для вас это слишком дорого и хочется сэкономить, то можно все сделать своими руками.

Какие нужны инструменты?

Поскольку все работы будут проводиться вручную, необходимо обеспечить наличие следующих инструментов: лопаты (большие и малые), ведра, цепь, тренога и подъемное устройство, веревочная лестница. Нужно будет соорудить из досок деревянную тележку для передвижения бетонных колец, которые достаточно тяжелые (до 600 кг).

Правила безопасности

Процесс копания колодца предполагает повышенную опасность для жизни и здоровья, поэтому необходимо соблюдать несколько несложных правил техники безопасности:

1. Чтобы предотвратить возможное падение на голову человека камней и земли при их вытягивании из шахты, обязательно нужно надеть защитную каску.
2. Во время проведения работ ежедневно следует проверять на прочность используемые веревки, подвешивая к ним тяжелый груз.
3. Обязательно нужно проверить прочность крепления всех деталей емкостей для вытаскивания грунта.
4. Поскольку сырость и холод губительны для здоровья, не стоит находиться в шахте весь день.

Порядок выполнения работ по рытью

Перейдем непосредственно к алгоритму проведения работ:

• На площадке, где будет располагаться колодец, делается разметка: диаметр шахты должен быть на 10 см больше диаметра используемых бетонных колец. Роют яму до такой глубины, чтобы первое кольцо погружалось не полностью - на 8-10 см выше уровня земли.
• При помощи тележки (которая имеет высоту тоже 8-10 см) первое кольцо доставляют к яме и устанавливают, тщательно проверяя его вертикальность, так как даже небольшой перекос влияет на качество колодца в целом. Сверху устанавливается второе кольцо и соединяется с первым при помощи скоб (не меньше 3 штук).
• Далее углубляют яму на 80 см по центру, затем обкапывают ее по кругу таким образом, чтобы первое кольцо погрузилось вглубь под собственным весом. Если грунт мягкий – его убирают в первую очередь с середины кольца, а если твердый – землю вынимают сначала под кольцом, чтобы не было препятствий для его погружения, и только после его оседания удаляют середину.Стыки нанизанных колец герметизируют, укладывая просмоленную пеньковую веревку и заделывая их цементно-песчаным раствором.
• Стену из колец следует наращивать, пока на дне колодезной шахты не начнет появляться вода. Воду вместе с намытым песком удаляют и оставляют колодец на 12 часов, чтобы наполнился водой.
• На второй день дно нужно снова очистить. Эту операцию повторяют до тех пор, пока на дне шахты не будут видны водные жилы. Накрыв крышкой, колодец оставляют нетронутым в течение суток.
• Снова откачивают собравшуюся воду и песок и укладывают на дно фильтр: 10-15 см мелкого гравия, затем 30-40 см крупного гравия (можно щебня). Достаточным в колодце считается 1,5-метровый уровень воды (примерно полтора кольца).

Важно отметить, что по внешним бокам колец (в пространство между краями ямы и стенками колодца) засыпают гравийно-песчаную смесь, а на уровне земли утрамбовывают глиной и присыпают песком. Образующийся глиняный замок будет препятствовать попаданию дождевой и талой воды в колодец.

Первый этап устройства колодца: на выбранном участке выкапывается яма диаметром на 10 см больше диаметра специальных бетонных колец для колодца Стыки между нанизанными колодезными кольцами тщательно герметизируют, укладывая в них просмоленную пеньковую веревку и заделывая их цементно-песчаным раствором Боковые стороны бетонной стены из колец утрамбовывают глиной на уровне земли и присыпают песком, что защитит колодец от попадания в него осадков

Верхнюю (наземную) часть колодца можно соорудить из дерева в виде домика или из бетона. Во втором случае необходимо поставить еще одно верхнее кольцо. Колодец накрывают крышкой, чтобы защитить от осадков и мусора.

Надземную верхнюю часть колодца (так называемый оголовок) можно соорудить из древесины в виде домика: это эстетично, гигиенично, безопасно Колодец в обязательном порядке накрывают крышкой, чтобы защитить воду от мусора, дождевой воды, а также в целях безопасности

Еще один наглядный мастер-класс по копке колодца на даче, можно посмотреть в этом видеоролике. Посмотрите и убедитесь, что самостоятельное проведение всех работ – вполне реальное дело. Бывают же такие умельцы!

Вопрос, как выкопать колодец своими руками во все времена будет оставаться актуальным, потому что это прекрасная возможность решить проблему водоснабжения для участков, к которым не подведен центральный водопровод. На первый взгляд данный процесс может показаться слишком сложным и трудоемким, но при соблюдении определенной последовательности действий, справиться с поставленной задачей можно собственными силами.

Колодцы строили еще в те далекие времена, когда не существовало тяжелой строительной техники, а значит и вам под силу соорудить колодец на собственном участке.

На фото — процесс копки

Где копать колодец

Конечно, первым делом необходимо определиться с местом, где будет выкопан ваш колодец, и в выборе этого самого места следует учесть следующие факторы:

• Ни в коем случае нельзя начинать строительство вблизи больших источников загрязнения, так как вода, которая проходит через верхние слои грунта, будет вбирать в себя вредные вещества. В качестве подобных источников загрязнения могут выступать компостные, навозные или мусорные кучи, или места слива сточной воды;

Обратите внимание! Если копка колодца своими руками планируется на уклоне, то его следует располагать выше источников загрязнения.

• Задумываясь о строительстве колодца, следует понимать, что его сооружение не всегда является целесообразным. Нужно принимать во внимание гидрогеологию местности, к примеру, в болотистых местностях использовать для питья воду из колодцев нельзя, так как в нее попадает верховодка с разнообразными вредными примесями;

• Наличие воды на доступном уровне напрямую зависит от рельефа местности, на которой планируется копание колодца своими руками, и от типа грунта. Например, на склоне можно вообще не найти воду, или добраться до нее будет возможно только при помощи специализированной строительной техники;
• Располагать колодец следует как можно ближе к месту потребления воды. Такое расположение позволит уменьшить расходы на доставку. Но слишком близко строить колодец тоже нельзя. Для обеспечения дома водой из колодца, шахта должна находиться минимум в пяти метрах от здания.

Многие суеверные люди доверяют дело выбора места для копки колодца шаманам. Ранее они пользовались ивовыми прутиками, а сегодня используют проволочные рамки для поиска воды. Доверять шаманам или нет, каждый решает для себя сам.

Если у ваших соседей уже есть колодец, значит, и вы смело можете копать и быть уверенными в том, что найдете воду. Но если у соседей нет колодца, тогда следует пробурить разведочную скважину, которая и поведает вам все о наличии воды в грунте.

Когда и как следует копать

Вопрос выбора времени, чтобы копать колодец своими руками, также важен, как и выбор места, поэтому следует уделить и этому моменту должное внимание:

• Весна — время, когда таят снега, поэтому начинать процесс копки в этот период нежелательно, так как можно допустить ошибку в выборе глубины шахты. Данная ошибка может быть допущена из-за того, что в этот период времени грунтовые воды располагаются на очень высоком уровне. Так колодец, выкопанный в апреле, уже к декабрю может оказаться абсолютно сухим. Уровень залегания грунтовых вод может колебаться в диапазоне 1-2 м;
• Наилучшее время для строительства это зима, самый ее конец, либо самый конец лета. Именно в это время уровень водного горизонта является минимальным. Конечно, копка колодцев своими руками в зимний период тяжела, но бывают ситуации, когда другое время года совершенно не походит для производства подобных работ, речь идет о колодезных шахтах, проходящий сквозь плавуны;

• Процесс копки довольно глубоких шахт отнимает огромное количество времени, а копать необходимо непрерывно. Поэтому следует так все спланировать, чтобы у вас было много свободного времени.

Теперь попробуем разобраться, как правильно выкопать колодец своими руками.

В основном для подобного строительства требуется не менее трех человек:

• Один человек работает ломом и лопатой в шахте, наполняя грунтом ведра;
• Второй человек поднимает эти ведра на поверхность и относит грунт в отвал;
• А третий в это время отдыхает, готовясь заменить одного из своих товарищей.

На фото — наглядная демонстрация процесса копки

Работа ведется в достаточно динамичном темпе, поэтому рабочие часто сменяют друг друга. Если в грунте встречаются большие камни, их выворачивают при помощи короткого лома, затем обвязывают веревками и извлекают из углубления.

Обратите внимание! Если вы работаете в шахте, следует прислушиваться к собственному самочувствию, и если резко почувствуете себя плохо, следует покинуть шахту. Ваше состояние свидетельствует о скоплении вредных газов, которые необходимо выкачать для продолжения строительства.

Статьи по теме:

Колодец из железобетонных колец

Если место для строительства выбрано, материалы, цена которых сравнительно невысока, подготовлены, следует приступать к самому процессу рытья. Нужно отметить, что работа предстоит сложная и трудоемкая, потому что вес колец из бетона достаточно высок.

Вручную производить их установку довольно тяжело, поэтому возможно следует воспользоваться талью ручного типа, подвешенной на треноге, которую вы без проблем соберете из деревянных брусьев. Конечно, приобретение подобного механизма может ощутимо увеличить стоимость копки колодца вручную, но зато, понизит трудоемкость данного процесса.

Технология копки колодцев в ручную состоит из следующих этапов:

• На начальном этапе мы копаем углубление, которое было бы равно по диаметру размерам бетонного кольца. Дно колодца должно быть горизонтальным и максимально ровным, для того чтобы первое кольцо легло без наклона.

Начальный этап — углубление

• Далее копаем колодец своими руками, опустившись прямо в это кольцо, отправляя на поверхность разработанный грунт. Под собственной тяжестью по мере подкапывания кольцо будет опускаться. В тот момент, когда первое кольцо углубится, на него сверху следует установить следующее;

На фото — установка второго бетонного кольца

Совет. Если в какой-то момент кольца перестали опускаться под собственным весом, значит, произошло отклонение. Для того чтобы выровнять конструкцию необходимо сверху на кольца установить щит, который утяжеляют при помощи мешков с грунтом и тяжелых камней, и оставить на некоторое время. Под тяжестью щита кольца должны опуститься.

• Когда в шахту начнет поступать вода процесс копки прекращать не следует. Воду необходимо откачать и копать дальше;

• Копание прекращается тогда, когда воды становится слишком много и видны водоносные жилы;
• Дно колодца обкладывается тщательно вымытыми большими камнями. Сверху засыпается слой из вымытого гравия или щебня. Такой фильтр на дне колодца будет ограждать воду от песка.

• Швы колодца обрабатывают раствором цемента и жидкого стекла для того, чтобы верховодка не попадала в колодец.
• После того как в колодце наберется достаточно воды для погружения насоса, ее следует откачать. Данную процедуру необходимо повторить несколько раз.

Сооружение колодца — это прекрасная возможность решить проблему водоснабжения. Если к процедуре строительства отнестись со всей серьезностью и ответственностью, тогда весь процесс не станет непосильным трудом. Ну а сам факт того, что колодец построен своими руками непременно будет греть душу хорошего хозяина.

Видео в этой статье позволит вам еще больше узнать о тонкостях процесса строительства.

Не возможно представить дачу или загородный дом, где отсутствует водоснабжение. При отсутствии рядом с участком водоема с пресной водой ничего не остается, кроме как копать колодец или обустраивать скважину. Если глубина грунтовых вод не более 15м, то лучше остановиться на первом варианте.

Расскажем подробно, как правильно своими руками обустроить колодец на даче, когда лучше копать и где, а также дадим полезные советы.

Первое, что необходимо сделать прежде, чем начинать копать, – определить наиболее оптимальное место под колодец. В идеале желательно привлечь специалиста для решения этого вопроса.

Можно попробовать выбрать место самостоятельно, в этом случае рекомендуем поинтересоваться у ближайших соседей (если у них уже имеется вырытый колодец), как глубоко они копали, состав грунта, а также узнать о других нюансах, связанных с этим процессом.

Многие роют колодец прямо в огороде, в этом есть смысл, поскольку не понадобится носить издалека воду для полива.

При выборе места также необходимо учитывать санитарные нормы, регулирующие расположение колодцев и скважин относительно источников загрязнения. Согласно этим правилам, забор воды должен быть организован на расстоянии не ближе 30 метров к туалету, выгребной яме и другим местам, загрязняющим грунтовые воды (включая такие элементы автономной канализации, как дренажные поля и септики).

Заметим, что можно выкопать колодец рядом со скважиной, это не будет противоречить санитарным нормам.

Если в дальнейшем планируется возведение строений на участке, то это тоже необходимо учитывать, поскольку переместить колодец (выкопать новую яму и закопать старую) будет проблематично.

Оптимальное время для работы

Не рекомендуется копать яму под колодец зимой и весной. В холодное время года промерзает грунт, что затрудняет земляные работы, безусловно, можно рыть не вручную, а экскаватором, но это повлечет за собой дополнительные расходы. Весной копать также затруднительно из-за высокого уровня грунтовых вод, которые будут существенно мешать процессу.

Идеальное время для земляных работ август – сентябрь.

Этап подготовительных работ

Прежде, чем самому приступать к обустройству колодца на участке возле дома, необходимо определиться с конструкцией, изучить технологию процесса и ознакомиться с правилами безопасности.

Конструкция

На рисунке изображено устройство колодца с шахтой из бетонных колец.

Пояснения к рисунку:

• А – надстройка, обеспечивающая защиту от проникновения мусора (оголовок);
• В – гидроизоляционный замок из глины;
• С – донный фильтр из гравия, как правило, трехслойный. Первый – из крупных фракций размером 15см, средний – 10см, нижний – из мелкого щебня;
• D – верховодка;
• Е – ствол шахты из ЖБИ колец;
• F – водоносный слой.

Шахта колодца бывает кирпичной, каменной или деревянной. Она может уходить на глубину до 10-15 метров, но встречаются конструкции, дно которых находится на 30 метров ниже уровня земли. Если оно вязкое, сооружается деревянный настил, и уже сверху него организуется донный фильтр.

Заметим, что мы привели схему устройства на основе ЖБИ колец, поскольку такая конструкция наиболее оптимальна.

Необходимые материалы

Для работы понадобится подготовить следующие материалы:

• несколько ЖБИ колец, их количество зависит от глубины шахты, стандартные размеры показаны на рисунке;

• материал для донного фильтра (гравий мелких и крупных фракций);
• скобы (с их помощью будут скрепляться кольца);
• ингредиенты для цементного раствора, которым будут замазываться швы.

Общая цена на материалы покажет, во сколько обойдется строительство колодца с бетонными кольцами(при условии, что копать его, а также выполнять другие работы, вы будете самостоятельно). Естественно, что стоимость существенно возрастет, если всю ручную работу станет выполнять бригада строителей.

Необходимо сразу предупредить, что вес ЖБТ колец довольно внушительный, и без посторонней помощи переместить их и установить не получится. Если вам некого позвать на помощь, то придется нанимать работников или обратиться в строительную организацию, специализирующуюся в этой сфере.

Заметим, что такое удовольствие не дешевое, например, в городе Выборг вырыть яму под шахту и организовать колодец глубиной 9 метров обойдется около 70 тысяч рублей.

Инструменты

С учетом, что земляные работы будут проводится без использования спецтехники, следует заранее подготовить:

• несколько лопат и ведер;
• треногу с установленным на нее подъемным механизмом;
• лестницу и веревку.

Меры безопасности

Учитывая опасность данного процесса, соблюдение следующих простых правил позволит минимизировать риски:

• при работе пользуйтесь защитной каской, она убережет голову при падении на нее различных предметов, таких как камни или куски грунта;
• каждый раз перед началом работ проверяйте на прочность веревку. Груз, сорвавшийся с высоты, может нанести серьезные увечья. Из этих же соображений необходимо проверять крепления емкости для выемки грунта;
• на глубине холодно и сыро, такие условия вредят здоровью, поэтому во время перерыва в работе лучше покинуть шахту.

Пошаговая инструкция

Видео: Как выкопать колодец одному – пошаговая инструкция

Когда подготовительные работы закончены, можно приступать к процессу, алгоритм действий следующий:

• производится разметка, с учетом, что шахта должна быть шире колец примерно на 10-15 см;
• копается яма с таким расчетом, чтобы при помещении в нее первого кольца, его край был выше земли примерно на 10 см;

• устанавливается кольцо в яму, очень важно, чтобы не было отклонений по вертикали, поскольку это повлияет на качество всей конструкции;
• на первое кольцо устанавливается второе, после чего оба изделия скрепляются скобами (их должно быть не менее трех);
• если яма роется в мягком грунте, то она углубляется в центре, после чего обкапывается вокруг, в результате кольца начнут погружаться под воздействием собственного веса. В том случае, когда грунт твердый, землю необходимо раскопать из под кольца, и после его погружения грунт удаляется со средины;
• стыки между кольцами должны быть обязательно загерметизированы, для этой цели в щель между ними плотно набивается просмоленная пеньковая веревка, после чего стык заделывается при помощи цементного раствора;

• шахта наращивается до появления на дне воды, после этого ее и намытый песок удаляют, и делается перерыв от 12 часов до суток для наполнения ствола колодца водой;
• после того, как произошло наполнение шахты, приступают к очистке дна, эту процедуру придется повторят несколько раз, пока не проявятся водные жилы, после чего делается перерыв на сутки;
• на следующий день откачивается вода, и на открывшееся дно насыпается фильтр из гравия;

• не обязательно, чтобы был высокий уровень воды в шахте, достаточно 1,5 метра (около полутора колец);
• промежуток между стенами ямы и внешней поверхностью колец необходимо засыпать смесью щебня с песком, после чего приступают к формированию глиняного замка. Он не допустит проникновения дождевых и талых вод в шахту;
• после того, как копать колодец закончили, можно приступать к сооружению оголовка, на этом работу можно считать выполненной.

Один из минусов дачных поселков, расположенных вдали от центральных магистралей, состоит в отсутствии налаженной системы водоснабжения. Иногда вопрос решает глубинная скважина, постоянно и в большом количестве поставляющая воду, порой спасают естественные водоемы. Но многих устраивает компактный источник, расположенный в непосредственной близости к дому. Попробуем разобраться, как выкопать колодец своими руками, чтобы при бюджетной стоимости он обеспечил водой владельцев загородного участка.

При выборе вида будущего источника следует ориентироваться на глубину залегания грунтовых вод. Не стоит учитывать так называемую верховодку, которая расположена в верхних слоях грунта (до 4 м в глубину) и напрямую зависит от количества осадков. В период весеннего таяния снегов наполнение достигает максимума, а самое низкое значение или полное высыхание происходит осенью или зимой. Шахту необходимо защищать от верховодки, так как она не является питьевой и часто служит причиной загрязнения. Единственное ее назначение – полив сада или огорода.

Схема конструкции колодца

Перед тем, как построить колодец, следует как можно более точно определить глубину водоносного слоя. Наличие водоснабжения у соседей служит хорошей подсказкой – обычно на граничащих участках большой разницы в уровне грунтовых вод не наблюдается. Если вы заметите деревянные резные срубы с «журавлем» или конструкции с большим подъемным колесом – вам очень повезло, скорее всего, и на вашей территории можно выкопать котлован. Наличие у соседей артезианских скважин говорит об обратном: придется обустраивать шахту, глубина которой достигает 40 м, следовательно, придется привлекать специалистов, технику и дополнительные материальные средства.

Получается, что главным условием для обустройства колодца является наличие водоносного горизонта, который расположен ниже верховодки, но выше артезианских вод, то есть в среднем на глубине от 5 м до 15 м. Такой источник обладает следующими достоинствами:

• возможно самостоятельное устройство;
• относительно низкая стоимость;
• легкость в обслуживании и пользовании;
• постоянное наличие необходимого объема воды;
• длительный срок эксплуатации – до 50 лет.

Недостатками являются регулярные чистки и возможность загрязнения верховодкой, но при правильном строительстве и обслуживании эти проблемы снимаются. Конечно, для водоснабжения большого дома с садом воды может не хватать, но для обычного дачного участка, на котором проживает семья из 3-4 человек, ее вполне достаточно.

Виды шахтных колодцев

Наиболее удачное место для строительства

Новички, не посвященные в тайны колодезных дел, долго не задумываются над выбором места. Перед тем, как копать колодец вручную, они выбирают ближайшую к крыльцу или огороду точку – то есть наиболее активный рабочий участок. Это логично, так как чем ближе источник, тем легче доставлять воду и с помощью насоса, и ведрами. Однако не нужно забывать, что на этом же участке может находиться такое важное подземное сооружение, как септик, причем учитывать нужно и санитарные зоны соседей. Во время движения грунтовых вод или верховодки канализационные стоки могут проникнуть в питьевую воду, и тогда не поможет даже дезинфекция.

Итак, для выбора места важны следующие факторы:

• наличие «правильных» грунтовых вод;
• близость к дому (саду, огороду, летней кухне);
• отдаленность от септиков, туалетов, строений для содержания животных;
• отсутствие пересечений с дорожками, проездами, запланированными постройками;
• расстояние до заглубленных фундаментов – не менее 8 м.

Чтобы подстраховаться и капитально защитить конструкцию от загрязнений, ее строят в самой высокой точке, в отличие от санитарных зон, которым отводятся наиболее низкие участки рельефа. К тому же строению, возведенному на возвышенности, не грозят плывуны.

Расположение источника на возвышенности

От чего зависит глубина

Если вы уже знаете, как самому правильно и быстро выкопать колодец, то должны запомнить еще несколько нюансов, с которыми можете столкнуться во время работы. Выше речь шла об ориентации на соседние участки. Этот принцип срабатывает довольно часто, но не всегда. Ожидая появления воды на глубине 5 м, вы можете обнаружить ее уже после установки первого бетонного элемента, а возможно, вообще не обнаружить. Дело в том, что подземный рельеф часто отличается от поверхностного ландшафта.

Схематическое расположение водоносного слоя

Главная сложность состоит в том, что до начала процесса рытья не определить, на какой именно глубине появится наиболее мощный водоносный слой. Их может быть несколько, но более слабых, или один, но достаточно мощный. Следите за составом грунта. Существует понятие «глиняный колодец»: вода из плотной глины с трудом просачивается в шахту, и чтобы достичь результативного песчаного горизонта, придется выкопать яму не менее 15 м в глубину. Бывает и по-другому – уже через два-три метра поток из песчаного водоноса заполняет яму, и дальше копать не представляется возможным. В итоге приходится менять место.

Технология самостоятельного обустройства: краткая инструкция

Чтобы вырыть колодец своими руками, необходимы элементарные умения работы с землей и знания устройства колодца. Предположим, что вы уже определились с местом и точно знаете, что в грунте есть водоносный слой. На очереди – приобретение материала и составление схемы сооружения.

Выбор конструкции и подготовка материалов

Наиболее распространенным способом строительства является сборка конструкции из бетонных колец. Количество составляющих частей зависит от глубины залегания грунтовых вод, в среднем необходимо от 4 до 8 стандартных бетонных заготовок. Они отличаются толщиной и высотой стенок, а также диаметром. Кроме колец потребуется соединительный крепеж, материал для гидроизоляции, донный фильтр, состоящий из гравия и песка, и деревянный щит (если дно вязкое).

Стандартные бетонные кольца для колодцев

Не менее популярными остаются деревянные срубы из пород, медленно поддающихся гниению. Нижний венец обычно выполняют из осины, дуба или лиственницы, верх – из сосны. Сруб набирают сверху вниз, медленно опуская на дно. Кирпичную или каменную кладку используют все реже из-за сложности монтажа и ремонта. Обычно они актуальны в местностях с дефицитом деревянного материала.

Какие инструменты потребуются

Для монтажа бетонных заготовок цилиндрической формы, если нет подъемного крана, используют самодельную лебедку – конструкцию из деревянных брусьев, напоминающую треногу. К ней крепят тросы, на которых опускают кольца вниз. Также потребуются ведра, лопаты, веревки, тачка, а если элементы будут соединяться между собой анкерами – то и перфоратор. Для бетонного раствора пригодится большая емкость, дрель с насадкой и инструмент для нанесения.

О том, как быстро выкопать глубокий колодец в глине – узнаете в видео инструкции. Здесь же можно увидеть, как выглядит лебедка.

Для работы с деревом необходим плотницкий инструмент: пилы, рубанок, топорик и т.д.

Составление сметы: на чем можно сэкономить

Предварительные расчеты помогут избежать больших трат. Зная приблизительные размеры котлована (точная глубина неизвестна), можно подсчитать количество материала. Не спешите приобретать мешки с цементом или деревянные детали. Если недавно на территории дачи велась стройка, некоторые материалы могли остаться, например, брусья, бревна, металлический крепеж, песок, гравий или галька.

Количество сыпучего материала для донного фильтра можно высчитать заранее. Один из вариантов – три слоя щебня разной фракции. Нижний — самой мелкой фракции (10 см), средний – более крупной фракции (15 см) и верхний – с крупной галькой или щебнем (15 см). Зная площадь дна и диаметр шахты, несложно подсчитать общее количество материала для донного фильтра.

Как правило, экономят и на помощниках. Вместо бригады рабочих приглашают родственников, друзей, знакомых – всех, кто знаком с земляными работами или уже имел опыт строительства колодца. Существуют примеры, когда владельцу загородного участка одному удавалось соорудить постоянный источник водоснабжения. Как копать колодец вручную одному и насколько тяжелый и долгий труд предстоит – продемонстрирует следующий видео ролик.

Как выкопать колодец одному

Соблюдение норм и правил техники безопасности

Преимущество колодца в том, что для его строительства не потребуется специального разрешения государственных органов, тогда как для бурения артезианской скважины необходим целый пакет документов. Единственное условие, которое потребуется соблюдать по закону – использовать воду в личных бытовых целях, что и происходит обычно на дачах, где источник нужен для хозяйственных нужд, питья и полива огорода.

Рытье глубокого котлована опасно для жизни, поэтому следует предпринимать меры предосторожности. Например, каждый раз перед использованием тросов и веревок проверять их прочность, а для личной безопасности, опускаясь на дно, пользоваться каской. Также нужно быть уверенным в устойчивости лебедок и лестниц. Влажная холодная среда шахты провоцирует возникновение простудных заболеваний, следовательно, обувь и одежда должны быть достаточно теплыми, а время нахождения под землей – дозированным.

Копка колодца вручную с помощью подручного инструмента

Поэтапное выполнение работ

Когда материал и инструмент подготовлены, можно приступать к рытью шахты. Рассмотрим, как сделать колодец из бетонных колец. Работы лучше выполнять в следующем порядке:

• разметка;
• начало рытья котлована;
• установка первого кольца;
• монтаж второго кольца, затем третьего и т.д.;
• проверка водоносных слоев;
• устройство донного фильтра;
• строительство глиняного замка;
• раскачка.

Уточните диаметр бетонных частей и проследите за тем, чтобы шахта была на 10 см с каждой стороны шире. Первое кольцо погрузите в котлован так, чтобы 10-12 см края оставалось над землей. Не допускайте перекосов конструкции, иначе в местах стыков в дальнейшем появятся трещины. На первую деталь установите вторую и зафиксируйте ее при помощи скоб, анкеров или металлической ленты.

Продолжайте копать, убирая землю по кругу таким образом, чтобы нижнее кольцо медленно проседало под собственным весом. Когда верхний элемент будет возвышаться над землей лишь на 10-12 см, ставьте следующее кольцо, продолжайте копать и наращивайте «пирамиду» до того момента, пока не покажется вода. Места стыков укрепляйте цементным раствором, прокладывайте просмоленной веревкой или нетканым герметиком.

Внутренняя герметизация бетонной шахты

Первую воду вместе с супесью нужно удалять, а на следующий день, после наполнения, провести полную очистку, чтобы высвободить водоносный слой и оборудовать донный фильтр. Если набралось примерно 1,5-2 м воды, работы прошли успешно. Зазор с внешней стороны засыпьте песчано-гравийной смесью, а в верхней части установите глиняный замок, служащий барьером для верховодки и поверхностных дождевых стоков. Он не потребуется, если у вас глиняный колодец и вода набирается медленно – стенки и так достаточно уплотнены.

Сложности могут возникнуть, если вам встретятся плывуны – нестабильные участки грунта, разорвавшие структурные связи. Они могут нарушить герметичность конструкции, и источник придется переносить на другое место.

Видео: ошибки при копке колодца

Декоративное оформление оголовка

После земельных работ, установки насоса и раскачки, которая длится не менее 2 недель, можно приступать к финишному этапу – декоративному оформлению оголовка. Некоторые оставляют верхнее бетонное кольцо в его естественном виде. Это выглядит не эстетично на фоне зелени и цветущих клумб, поэтому лучше верхнюю часть шахты декорировать. Для оформления можно использовать натуральный камень, керамическую плитку, кирпич. Народные умельцы сооружают миниатюрные деревянные срубы, устанавливают декоративные «журавли», делают красивые резные навесы. Как будет выглядеть ваш источник, зависит лишь от умения и вашей фантазии.

Оформление колодца в традиционном деревенском стиле

Таким образом, для самостоятельного строительства источника вам необходимо убедиться в наличии водоносных горизонтов, правильно выбрать место и определиться с конструкцией. Остальное зависит только от личных умений и наличия свободного времени.
