Револьвер системы «Наган» был разработан бельгийскими братьями Наганами ближе к концу 19 века. Данные револьверы выпускались на царских оружейных фабриках в огромных количествах, а после революции наган стал выпускаться на советских оружейных заводах. Револьверы системы «Наган» широко использовались не только во время Второй Мировой войны, но и после её окончания. В некоторых военизированных организациях такое оружие, как наган использовалось вплоть до начала 2000-х годов.

История создания револьвера «Наган»

Вторая половина 19 века запомнилась массовым перевооружением практически всех армий мира. Самым совершенным пистолетом на то время был револьвер, который представлял собой настоящий эталон надёжного личного короткоствольного оружия для офицеров и младшего командного состава.

В бельгийском городе Льеж, который в то время считался одним из самых передовых европейских городов по части производства различного вооружения, находилась небольшая семейная фабрика братьев Наган. Их семейная мастреская занималась ремонтом различных систем револьверов, в основном голландской конструкции. За годы работы братья Наган отлично изучили устройство револьверов, что дало им возможность сначала сделать чертежи, а потом и изготовить свои модели пистолетов. Кстати, в оружейной терминологии пистолетами называются только однозарядные или автоматические модели короткоствольного стрелкового оружия. Модели, которые имеют классическую револьверную компоновку с вращающимся барабаном, принято называть револьверами.

Первый револьвер братьев Наган, который получил широкую известность, стал «револьвер модели 1878 года», который был представлен Эмилем Наганом на испытаниях бельгийского военного ведомства и с честью их прошёл.

Револьвер модели 1878 года, который имел калибр 9 мм, обладал следующими основными ТТХ:

• Барабан револьвера вмещал 6 патронов;
• Револьвер мог стрелять как при взводе рукой, так и без взвода, хотя при этом приходилось затрачивать больше сил, что существенно снижало меткость выстрелов;
• Пуля обладала достаточно высоким останавливающим действием.

Через несколько лет был разработан ещё один револьвер системы «Наган», который предназначался для младшего командного состава. Данная модель калибра 9 мм, имела одну особенность, которая снижала его боевые качества – после каждого выстрела приходилось заново взводить курок. «9-мм револьвер Наган М/1883» был разработан с ухудшением технических характеристик по заказу бельгийской армии, вероятнее всего, для уменьшения его себестоимости.

Всего за этот период было выпущено несколько модификаций, которые отличались калибром и размерами длины ствола. Так как старший брат Эмиль Наган вскоре серьёзно заболел и почти полностью ослеп, все дальнейшие разработки и усовершенствования были делом рук Леона Нагана.

В 1886 году была выпущена новая модель револьвера, которая не только лишилась некоторых недостатков старого образца, но и получила новый калибр 7,5 мм. Так как в Европе стал очевиден переход на более мелкий калибр, Леон Наган был вынужден пойти на эту меру. При этом пуля, выпущенная из новой модели нагана, всё же обладала достаточным останавливающим действием. Кроме данной особенности, в конструкцию нагана образца 1886 года были внесены следующие изменения:

• Существенно снижен общий вес оружия;
• В ударно-спусковом механизме 4 пружины были заменены одной;
• Улучшена общая надёжность и технологичность системы.

Новая модель была оценена по достоинству не только бельгийской армией, но и армиями остальных европейских стран.

Принятие на вооружение царской армией револьвера системы «Наган»

Русско-турецкая война показала, что русская армия, как и большинство армий Европы, нуждается в срочной модернизации и массовом перевооружении. В качестве основной винтовки русской армии была выбрана винтовка схемы Мосина, а для замены устаревшего линейного револьвера Смита-Вессона III образца 1880 года была создана комиссия, которая разработала ряд особенностей, необходимых новому военному револьверу. Описание данных особенностей достаточно большое:

• Пуля нового револьвера должна обладать большим останавливающим действием. Так как данный револьвер должен был применяться, в том числе и для борьбы с кавалерией, пуля должна была останавливать лошадь на расстоянии до 50 шагов;
• Мощность патронов должна была обеспечивать уверенное пробитие револьверной пулей сосновых досок толщиной около 5 мм;
• В связи с тем, что масса старого револьвера «Смит-Вессон» была около 1,5 кг, стрелять из него было достаточно не просто. Вес нового револьвера не должен был превышать 0,92 кг;
• Калибр, профили нарезов ствола и прочие подобные характеристики должны были быть идентичны подобным характеристикам винтовки системы Мосина, так как при дальнейшем изготовлении револьверов можно пускать в дело винтовочные выбракованные стволы;
• Новый револьвер не должен иметь системы самовзвода, так как по словам комиссии, это отрицательно сказывается на меткости;
• Скорость полёта пули должна составлять не менее 300 м/с;
• Кучность нового револьвера должна превосходить такие же параметры старой модели;
• Простая и надёжная общая конструкция модели;
• Надёжность в любых условиях, готовность к бою, несмотря на загрязнения;
• Гильзы в барабане не должны были экстрагироваться одновременно. Такое странное пожелание связано с тем, что перезарядка барабана револьвера, в котором гильзы экстрагируются одновременно, происходит значительно быстрее. Царское командование было весьма обеспокоено тем, что найдётся немало любителей бесцельно пострелять, расходуя государственный боезапас впустую. Именно с этим связано было и требование лишить новый револьвер системы самовзвода;
• Барабан должен вмещать в себя не менее 7 патронов. При этом сами патроны, которые заряжались в барабан, должны были иметь оболочечную пулю и оснащаться бездымным порохом.

Так как государственный заказ сулил огромные прибыли, множество крупных отечественных и зарубежных оружейных компаний поспешили подать заявки на участие в конкурсе на новый военный револьвер. Кроме револьверов, было предложено несколько вариантов автоматических пистолетов.

В конце концов, осталось два претендента:

1. А. Пиперсом, который представил модель М1889 «Байяр»;
2. Л. Наган, с моделью боевого нагана модели М1892.

На конкурсе были представлены как 6 зарядные, так и 7 зарядные модели. В результате в конкурсе победил револьвер Нагана, характеристики которого больше соответствовали заявленному заданию. Впрочем, существует мнение, что победа Леона Нагана была обусловлена не столько выдающимися характеристиками его револьвера, сколько его личными связями среди военных российских чиновников. Некоторые считают, что сыграло свою роль и то, что гильзы наган экстрагирует по одной.

Так как за свой патент Наган запросил значительную сумму в размере 75 000 рублей, конкурс был признан несостоявшимся. Повторный конкурс имел особые условия, в которых была указана сумма вознаграждения. Премия за новый револьвер была назначена в размере 20 000 рублей, плюс к этому за разработку патрона к нему полагалось дополнительно 5 000 руб. Кроме того, конструктор должен был отдать своё изобретение покупателю, который в дальнейшем мог изготавливать его в любых количествах, как у себя, так и за рубежом.

Проведя испытания нового револьвера, комиссия признала его годным. Кроме того, под влиянием боевых офицеров, входивших в комиссию, были приняты две модели: самовзводная для офицеров и лишённая самовзвода модель для младшего командного состава. Так же на вооружение были приняты патроны системы Нагана.

Описание тактико-технических характеристик револьвера Наган обр.1895 года

• Производство нового револьвера было налажено на Тульском оружейном заводе;
• Калибр оружия – 7,62 мм;
• Патроны, которые использовались для револьвера – это 7,62×38 мм Наган;
• Вес снаряжённого патронами револьвера был 0,88 кг;
• В барабан помещалось 7 патронов.

Револьверы системы Нагана в период между 1895 и 1945 годами

Перед началом Первой Мировой войны в армии России насчитывалось более 424 000 револьверов системы Нагана, что составляло около 97 процентов от общей потребности в этом оружии. Когда начались первые бои, потери оружия были просто катастрофическими, поэтому оружейная промышленность стала в срочном порядке модернизироваться. В результате нововведений, за период с 1914 по 1917 годы было произведено более 474 000 револьверов Наган.

Револьвер системы Нагана был надёжным оружием, которое имело достаточно простую конструкцию. Разборка Нагана тоже не представляла особой сложности. Кроме того, что себестоимость револьвера была низкой, он ещё обладал высокой ремонтопригодностью. Во время и сразу после революции, словом «наган» называли не только револьверы любой конструкции, но и автоматические пистолеты.

Проведя сравнительный анализ двух вариантов системы Нагана, на вооружении Красной Армии было решено оставить «офицерский» самовзводный вариант. Хотя в 20-е годы неоднократно поднимался вопрос о замене револьвера на более эффективное короткоствольное стрелковое оружие, тем не менее, даже после появления пистолета ТТ в 1930 году, револьверы системы Нагана продолжали производить.

Стоимость нагана с комплектом чистящих приспособлений составляла 85 рублей в 1939 году. Чистка нагана происходит сразу после стрельбы, и заключается в удалении нагара с канала ствола и барабана. В спокойной обстановке нужно провести повторную чистку ствола и барабана, после чего в течение 3-х дней протирать канал ствола чистой тряпочкой.

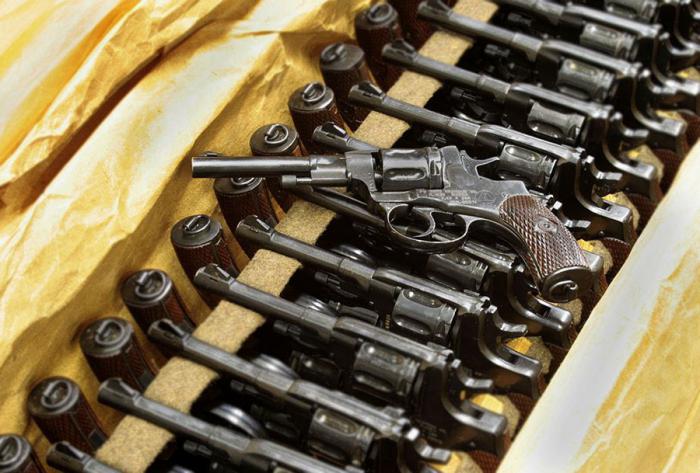

К началу Второй Мировой войны револьверы системы Нагана производились в достаточно больших объёмах. За период с 1932 по 1941 годы на Тульском заводе произвели около 700 000 револьверов. За время Великой Отечественной войны Тульский оружейный завод произвёл ещё около 370 000 револьверов. Стоит заметить, что качество револьверов военных лет выпуска было достаточно низкое, что было связано с отсутствием достаточного количества квалифицированных сборщиков оружия.

Во время Второй Мировой войны стало окончательно ясно, что в качестве штатного военного пистолета револьвер системы Нагана не годится, так как давно уже устарел. В 1945 году револьверы были сняты с вооружения армии, но милиция использовали их ещё до 1950 года.

Основные модификации револьвера системы Нагана образца 1895 года

За всю историю производства револьверов системы Нагана, на Тульском оружейном заводе было выпущено 5 различных модификаций:

1. Револьвер для младшего командного состава и солдат, имеющий несамовзводный механизм. Такие револьверы прекратили выпускать в 1918 году;
2. Наган для офицерского состава, который выпускался до 1945 года;
3. Наган-карабин. Хотя о существовании этой разновидности револьвера мало кто знает, они были выпущены для конных пограничников. Наганы-карабины были двух модификаций: с длиной ствола 300 мм и несъёмным прикладом, и со стволом 200 мм и съёмным прикладом;
4. Также существовал специальный «командирский» револьвер, который имел укороченные ствол и рукоять. Чаще всего использовался сотрудниками НКВД;
5. В 1929 году был выпущен револьвер Нагана с глушителем.

Незначительное количество «Наганов» было выпущено в Польше. За период с 1930 по 1939 годы, на заводе в городе Радом было собрано 20 000 револьверов, получивших названия «Ng wz.30» и «Ng wz.32».

Обзор револьверов «Наган» современных годов выпуска

В настоящее время выпускаются две основных модели револьверов системы Нагана, которые используются как в качестве стартовых, так и в качестве револьверов для спортивной стрельбы. Кроме этого, часто встречаются макеты массогабаритные (ММГ) Револьверов системы Нагана. Наиболее ценными ММГ считаются «охолощённые» варианты боевых револьверов.

Наган «Гром» является самой популярной моделью отечественного револьвера, использующего для стрельбы патроны Флобера. Наган «Гром» стреляет свинцовыми пулями, калибра 4,2 мм. Так как наган «Гром» переделан из боевых наганов царских и советских годов выпуска, он представляет собой историческую ценность.

Револьвер-наган «Блеф» является одним из самых известных стартовых револьверов в СНГ. Так же как и «Гром», он производится на основе боевых моделей наганов.

Револьвер образца 1895 года занимает почётное место в истории Российского короткоствольного оружия. Благодаря существованию спортивных и стартовых модификаций, каждый человек, который желает иметь в своей коллекции такой образец, может приобрести его за достаточно скромную сумму.

Револьвер системы Нагана давно стал легендой. Причин популярности этого личного оружия было много. Но самая, пожалуй, главная - его безотказность и эффективность в ближнем бою…

Барабанный переворот в военном деле

В советское время слово «наган» стало синонимом для самого понятия револьвера. В советской дворовой песне 70-х годов «Три ковбоя» говорится «Трое верных друзей, три ножа, три нагана…» Хотя на самом деле труженики американского степного скотоводства все же предпочитали европейскому оружию более крупнокалиберные «кольты» и «смит-вессоны» от отечественного производителя. Именно с этими кольтами российская армия столкнулась впервые на поле боя в Крымскую войну 1853-1856 годов. И знакомство это сопровождалось многочисленными жертвами. Револьверы тогда были капсюльные, что серьезно снижало их скорострельность. Но даже в таком варианте многозарядные «короткостволы» выглядели весьма внушительным оружием ближнего боя на фоне однозарядных пистолетов.

Воспоминания офицеров английских и французских ветеранов Крыма изобилуют сценами, где они расстреливают своих противников едва ли не пачками. Без привычного бахвальства тут, видимо, не обошлось. Но все же урон скорострельные револьверы наносили немалый. Надо еще иметь в виду, что при тогдашнем построении в сомкнутых порядках не нужно было быть особо метким стрелком, чтобы поражать цели в плотной шеренге.

Впрочем, у русских офицеров револьверы тоже были - те же кольты, произведенные по патенту на Тульском и Ижевском императорских оружейных заводах и в Гельсингфорсе, капсюльные револьверы Адамса и других систем. Только это новое оружие господам офицерам в большинстве случаев приходилось покупать за собственные деньги. При весьма скромном жалованье тогдашнего поручика это было далеко не всем по карману. Вот и вели они в атаку своих «чудо-богатырей», подняв над головой казенную саблю. Как ни удивительно, но и после проигранной Крымской войны на вооружении царской армии в большинстве своем оставались заряжаемые с дула пистолеты. В Отдельный корпус жандармов в 1860-х годах стали поступать шпилечные револьверы Лефоше.

С изобретением унитарного патрона с металлической гильзой, сначала шпилечного, а затем кругового и центрального боя, револьверы поднялись на новый уровень.

Но вскоре начались реформы прогрессивного военного министра Дмитрия Милютина. В российской армии револьвер впервые был официально принят на вооружение в 1871 году. Им стал 4,2-линейный револьвер системы Смит-Вессона. Россия стала первой страной в мире, принявшей на вооружение револьверы центрального боя. На международной выставке в Вене в 1873 году эта русская модель американского револьвера была удостоена золотой медали. Производился «смит-вессон» для российской армии в США. В 1872 и в 1880 годах револьвер был модернизирован. Но вскоре и эта модель Смит-Вессона безнадежно устарела.

Во всем виноват прогресс прикладной военной химии. Дело в том, что в 1884 году появляется бездымный порох. Собственно говоря, по отношению к прежнему, «дымному» пороху из смеси селитры, серы и угля, это было принципиально новое метательное взрывчатое вещество. Полученный из нитроцеллюлозы бездымный порох был значительно мощнее, что позволило уменьшить калибр ручного оружия при снижении его массы и габаритов. Стреляющий, словно пушка, с облаком порохового дыма Смит-Вессон калибра 10,67 мм стал слишком громоздким и архаичным.

Наган для императора

В России был объявлен конкурс на новый армейский . Требования были жесткие - например, выстрел на дистанции до 50 шагов должен был останавливать лошадь. Сколько лошадок было загублено на испытании, история умалчивает. Предъявлялись и такие разумные условия, как высокая пробивная способность пули, кучность при стрельбе, совпадение калибра и нарезки ствола с недавно принятой 3-линейной винтовкой Мосина, небольшая масса, простота, надежность и технологичность в изготовлении. Но были и такие требования, как отказ от механизмов самовзводной стрельбы и одновременного экстрагирования гильз - высший генералитет императорской армии очень боялся большого «расхода боеприпасов».

В финальной «дуэли» сошлись «стволы» двух бельгийских оружейников - Леона Нагана и Генри Пипера. Конкурс выиграл револьвер Леона Нагана. Злые языки поговаривали, что не в последнюю очередь благодаря давним связям в российском военном министерстве. Но его модель действительно отвечала всем вышеизложенным требованиям. Револьвер Пипера «Байард» был более скорострельным. Но именно поэтому, а также и потому, что имел устройство для автоматического выброса гильз, «Байард» и был отвергнут - как слишком сложный и ненадежный. Кстати говоря, предотвращение прорыва пороховых газов с помощью подачи дульца гильзы в ствол было заимствовано Наганом все же у револьверов Пипера.

Также револьвер Нагана заранее уже имел ухудшенный вариант - без самовзвода, разработанный еще ранее по требованию бельгийского военного ведомства. Российская же оружейная комиссия генерала Чагина намеревалась принять образец именно с такой сниженной скорострельностью. И только благодаря настояниям участвовавших в испытаниях офицеров удалось добиться принятия хотя бы двух образцов: «офицерского» самовзводного нагана и «солдатского» варианта, где перед каждым выстрелом курок приходилось взводить отдельно.

Револьвер и революция - почти синонимы

Впервые наган был применен в российской армии в боевых условиях при подавлении «боксерского восстания» в Китае в 1900 году. Далее револьвер участвовал в Русско-японской войне. К началу революции 1905 года служащие полиции еще не были полностью перевооружены наганами и сохраняли значительное количество устаревших «смит-вессонов». Со «смитами» и с еще более маломощными гражданскими «бульдогами» начинали борьбу с полицией и боевики различных революционных партий. Однако последние значительно быстрее, чем чины МВД, перешли на более современные автоматические пистолеты и револьверы.

Наибольшей популярностью у членов боевых революционных дружин пользовались «браунинги». Но наиболее опытные из них носили два ствола - скорострельный автоматический пистолет и надежный наган. В случае отказа «автоматики» револьвер выручал всегда. Так, Николай Комаров в своих воспоминаниях описывает сцену перестрелки с конвоем в Екатеринославе в 1906 году, когда группа эсеровских боевиков отбивала арестантов. У Комарова «соскочила каретка» парабеллума, и тогда он достал запасной наган. Наганы применялись дружинниками и на баррикадах Красной Пресни в декабрьских боях 1905 года.

Характерно, что старые наставления предполагали стрельбу из нагана не с вытянутой руки, а с полусогнутой в локте.

В Первую мировую войну наган оставался основным личным оружием русских офицеров, хотя некоторые закупали за свой кошт и автоматические пистолеты - «браунинги», «маузеры», «кольты». Оружие схожего типа, 8-мм револьвер Раста-Гассера, использовалось и в армии Австро-Венгрии.

Основные характеристики револьвера Наган:
Масса, кг:
— 0,795 (без патронов)
— 0,880 (снаряжённый)
Длина, мм: 220
Длина ствола, мм: 114 (число нарезов - 4)
Патрон: 7,62×38 мм Наган
Принципы работы: ударно-спусковой механизм двойного действия
Скорострельность: 7 выстрелов за 15-20 сек
Начальная скорость пули, м/с: 272
Прицельная дальность стрельбы, м: 50
Максимальная дальность стрельбы, м: 100-150 м
Вид боепитания: барабан на 7 патронов
Прицел: целик с прицельной прорезью на верхней части рамы, мушка на передней части ствола.

В 1917 году револьвер наган стал символом революции. «Револьвер» и «революция» - слова то, в общем-то, однокоренные. В револьвере переворачивается барабан, в революции - социальные отношения. Свою «революционную» популярность наган приобрел не в последнюю очередь благодаря тому, что к этому времени в России было выпущено около миллиона револьверов этой системы. В условиях специфики и хаоса гражданской войны такие качества нагана, как простота, надежность, неприхотливость в обслуживании и ремонте, технологичность в изготовлении, оказались весьма востребованными.

С учетом того, что ряды вооруженных формирований по все стороны фронта пополняло множество людей, не имевших зачастую ни военной подготовки, ни общего образования и технических знаний, несложный револьвер был для них как нельзя кстати. Особую популярность он снискал и в 20-е годы, как среди работников ЧК и милиции, так и среди их противников - многочисленных повстанцев и преступного элемента. Наган можно было долго прятать в тайниках под полом или стрехой хаты - и достав в нужный момент, тут же пустить в дело.

Наган против «третьего рейха»

В РККА был принят только «офицерский» вариант нагана - с самовзводом. Несмотря на поступление на вооружение в 1933 году автоматического , 7,62-мм револьвер системы Нагана продолжал и далее свою службу в Красной Армии. Как известно, до войны стрельбе из личного оружия здесь уделялось большое внимание. В частности, подготовка красноармейцев роты особого назначения коменданта Кремля в начале 30-х годов включала в себя следующее упражнение по обучению стрельбе при повышенной физической нагрузке - боец пробегал круг в несколько сот метров, затем производил выстрел из нагана в мишень, опять бежал круг - и снова стрелял…

Револьвер наган прошел всю Великую Отечественную войну, оставаясь на вооружении Советской Армии до 1945 года.

Многие опытные фронтовые офицеры предпочитали именно наган. Он имел ряд преимуществ - не давал задержек, всегда был готов к стрельбе, в случае осечки патрона из него легко было произвести следующий выстрел. Но самое главное преимущество, по воспоминаниям фронтовиков - это высокая меткость стрельбы из нагана. Прикладистый, с удобной рукояткой и удачным центром тяжести, наган всегда давал высокую кучность. В отличие от ТТ, с его подвижным и смещающимся при выстреле стволом. Наган также не страшно было уронить в окопную грязь или песок.

Особо удобен наган был в быстротечных рукопашных схватках, когда противник мог появиться с любой стороны. Компоновка нагана позволяла быстро управлять этим оружием, удобно было вести из него и интуитивную стрельбу, наводить револьвер по стволу.

Серьезными недостатками револьвера было медленная перезарядка и значительное кистевое усилие при стрельбе с самовзводом.

До последнего времени наган оставался на вооружении службы военизированной охраны, работников почты, банков и т.д.

Наган образца 1892 года. История модели и совершенство оружия

В 1859 г. братья Эмиль и Анри-Леон основали в Льеже (Бельгия) фирму "Фабрик д’Арм Э. и Л." по производству личного оружия, которое благодаря удачным конструкциям пользовалось успехом в полиции и армии.

В 1878 г. была разработана удачная модель револьвера под патроны калибра 7,5 и 9 мм. Она стала прототипом для обр. 1887 г.

В 1893-1895 гг. Леон Наган улучшил эту модель, использовав в ней поочередное удаление гильз, разработанное мастером-оружейником Абади, автором собственного револьвера. Но знаменит Абади в оружейном мире стал благодаря дверце барабана. Дверца Абади (на рисунке она расположена справа) при открывании отключала курок и позволяла использовать спусковой крючок для проворачивания барабана при заряжании.

Отличительной чертой нового образца был набегающий на казенную часть ствола барабан, обеспечивающий полную обтюрацию пороховых газов.

До наших дней не утихают яростные споры по поводу того, оправдываются ли производственные затраты на реализацию сложной конструкции барабана приростом баллистических характеристик.

Когда в России встал вопрос о замене устаревшего 4,2-линейного (10,66 мм) револьвера системы "Смит - Вессон", который имел патроны, снаряженные дымным порохом, в 1893-1895 гг. был проведен конкурс оружия. Победил Револьвер системы "Наган" обр. 1895 г. Вот какие достоинства отметила комиссия в своем протоколе:

безотказность в действии: на 1004 выстрелов револьвер делал одну задержку из-за некачественного патрона, которая устранялась повторным нажимом на спусковой крючок;

меткий и достаточной силы бой;

небольшой вес и размеры. Он был меньше, удобнее, проще других подобных систем.

В ходе эксплуатации было выявлено еще одно большое достоинство - терпимость к пыли, грязи, а также возможность отремонтировать оружие подручными средствами.

Недостатки револьвера, отмеченные комиссией:

лишнее усложнение механизма, вызванное надвиганием барабана на ствол, что не окупается незначительным улучшением баллистических свойств оружия и дает предпосылки к задержке, - застревании барабана на стволе. Именно набегание барабана позволило использовать только этот револьвер в качестве бесшумного оружия из всего большого семейства револьверов;

тяжелый спуск, неудобный для меткой стрельбы;

небольшое количество патронов в барабане, так как можно было устроить барабан на 8 или 9 патронов;

медленное и неудобное извлечение гильз и заряжание револьвера.

Последний недостаток был устранен Наганом в обр. 1910 г. В его основе лежал обр. 1895 г. Новый револьвер имел откидывающийся вправо барабан с одновременным удалением всех стреляных гильз с помощью экстрактора, расположенного на оси барабана. Опорой барабану при этом служила нижняя часть откинутой дверцы, которая выполняла также роль фиксатора барабана в боевом положении. Ударно-спусковой механизм двойного действия, барабан семизарядный; патрон, калибр и длина ствола остались прежними.

На вооружение в русской армии были приняты револьверы двух модификаций:

солдатский с УСМ одинарного действия;

офицерский с УСМ двойного действия * .

Револьверы вначале производились в Бельгии, но с 1898 г. начался выпуск на Тульском оружейном заводе. Калибр револьвера 7,62 мм позволил унифицировать заводское оборудование для производства как револьверов, так и винтовок Мосина калибра 7,62 мм.

Первая и единственная модернизация была проведена в 1930 г., которая в основном коснулась технологичности и удешевления массового производства. Чисто внешне новые револьверы отличались слегка измененной формой мушки и целика.

Выпуск продолжался до 1945 г. В 1994-м на Ижевском механическом заводе был возобновлен его выпуск в качестве служебного оружия.

Кроме основной модели выпускались еще:

небольшое количество револьверов с удлиненным стволом и прикладом;

небольшая партия укороченных револьверов для командного состава РККА. Эти револьверы отличались от основного образца не только уменьшенными размерами некоторых деталей, но и несколько измененной последовательностью разборки. Укороченный револьвер имел длину 200 мм, длину ствола 87 мм, высоту 120 мм;

учебно-тренировочная модель калибра 5,6 мм под стандартный патрон кольцевого воспламенения;

перестволенные спортивные револьверы под "родной" патрон калибра 7,62 мм.

Помимо русской армии эти револьверы состояли на вооружении ряда других государств.

Основные характеристики

Своим появлением револьвер солдатского образца был обязан укоренившемуся мнению, что скорострельное оружие в руках "нижних чинов" приводит к неоправданному расходу боеприпасов. От офицерского револьвера солдатский отличала дополнительная деталь, препятствовавшая самовзводной стрельбе.

Револьвер Абади

Револьверы "Наган" русского производства обр. 1895 г. (вверху) и обр. 1910 г.

Револьвер "Наган", выпущенный в СССР после модернизации 1930 г.

Укороченный револьвер "Наган", изготовлявшийся для командного состава РККА

Конструкция деталей и механизмов

Револьвер состоит из следующих деталей и механизмов: ствола, рамки с рукояткой, барабана с осью, УСМ двойного действия, механизма подачи патронов и фиксации барабана, механизма удаления стреляных гильз, прицельных приспособлений, предохранителя.

Устройство револьвера "Наган" (солдатского образца): 1 - ствол; 2 - рамка; 3 - шомпольная трубка; 4 - шомпол; 5 - спусковая скоба; 6 - барабан; 7 - подвижная трубка; 8 - пружина трубки; 9 - ось барабана; 10 - казенник; 11 - ползун; 12 - спусковой крючок; 13 - курок; 14 - шатун; 15 - собачка; 16 - боевая пружина; 17 - боек

Ствол

Ствол внутри имеет канал с четырьмя нарезами и уширение в казенной части для дульца гильзы.

Снаружи ствол имеет пенек с резьбой для соединения с рамкой и поясок-ограничитель для шомпольной трубки (поясок имеет вырез для конца прилива трубки и черту для установки шомпольной трубки).

Ствол

Рамка с рукояткой

Рамка состоит из четырех стенок и составляет единое целое с рукояткой.

Передняя стенка имеет нарезной канал для ствола, гладкий канал для оси барабана и вырез для головки оси барабана.

Верхняя стенка имеет желоб для удобства прицеливания.

Нижняя стенка имеет выем для прохода пояска барабана, полукруглый вырез для спусковой скобы, нарезное отверстие для винта спусковой скобы, ось спускового крючка.

На задней стенке расположены прицельная прорезь, целик, желоб для облегчения вкладывания патронов в барабан, стойка дверцы барабана с отверстием под винт, желоб для пружины дверцы с отверстием для винта, щиток барабана, удерживающий патроны, отверстие для тонкого конца оси барабана, окно и гнездо для головки казенника, щель для носика собачки, пазы для ползуна, ось казенника.

Рукоятка имеет ось для курка, ось для хвоста спусковой скобы, отверстие для соединительного винта с боковой крышкой, отверстие для соска боевой пружины.

Рамка с ввинченным стволом: 1 - ствол; 2 - желобок; 3 - выем для пояска барабана; 4 - выем для переднего конца спусковой скобы; 5 - нарезное отверстие для винта спусковой скобы; 6 - ось спускового крючка; 7 - ось курка; 8 - прицельная прорезь; 9 - щитик; 10 - щель для носика собачки; 11 - вертикальный паз; 12 - отверстие для соединительного винта; 13 - нарезное гнездо; 14 - гладкое отверстие для соска боевой пружины; 15 - затылок; 16 - кольцо; 17 - ось спусковой скобы

Боковая крышка рамки имеет два гнезда для осей курка и спускового крючка, выем для перемещения собачки и трубку для соединительного винта.

Рамка со стволом, боковой крышкой и спусковой скобой составляют остов револьвера.

Боковая крышка: 1 - гнездо для оси курка; 2 - гнездо для конца оси спускового крючка; 3 - выем; 4 - трубка с каналом для соединительного винта; 5 - деревянная щечка

Спусковая скоба имеет полукруглый вырез с углублением для крепежного винта и хвост с отверстием под ось.

Спусковая скоба: 1 - полукруглый вырез; 2 - хвост; 3 - отверстие

Барабан с осью

Барабан имеет центральный канал для помещения подвижной трубки с пружиной и конец оси барабана, круговой желоб и паз в канале для соска трубки барабана, выемы для облегчения барабана, поясок с выемами для соска спускового крючка и зарубками для зуба дверцы, выемку с закраинами на передней стенке, окружающими каморы, храповое колесо с выемами для носика собачки.

Ось барабана имеет головку для ее фиксации и канал для шомпола.

Барабан: 1 - храповое колесо; 2 - центральный канал; 3 - камора; 4 - выемка (вверху)
Ось барабана: 1 - головка; 2 - тонкий конец; 3 - толстый конец

Ударно-спусковой механизм

В его состав входят курок с бойком, шатун с пружиной, спусковой крючок и боевая пружина.

Курок состоит из спицы с насечкой, бойка, качающегося на шпильке, мыска с боевым взводом, уступа и боевого выступа для контакта с боевой пружиной, выема для шатуна с пружиной.

Шатун имеет носик для контакта с шепталом спускового крючка и выступ с отверстием и ограничивающими скосами для размещения в пазу курка.

Спусковой крючок имеет коленчатый выступ для поднимания и опускания ползуна, шептало для постановки курка на боевой взвод и работы самовзвода, выем для пера боевой пружины, отверстие для собачки, хвост для нажима при выстреле, сосок для фиксации барабана, уступ для отвода назад барабана после выстрела и отверстие для оси.

Боевая пружина пластинчатая, двуперая, удерживается в рамке при помощи соска. Верхнее перо имеет выступ для отвода курка назад с помощью уступа курка после выстрела и площадку для контакта с боевым выступом курка. Нижнее перо обеспечивает переднее положение спускового крючка и фиксацию собачки.

Курок с шатуном: 1 - спица; 2 - боек; 3 - хвост; 4 - боевой выступ; 5 - мысок с боевым взводом; 6 - шатун; 7 - уступ (вверху)
Боевая пружина: 1 - выступ; 2 - верхнее перо; 3 - площадка; 4 - нижнее перо (в середине)
Спусковой крючок: 1 - коленчатый выступ; 2 - сосок; 3 - хвост; 4 - отверстие для оси собачки; 5 - шептало; 6 - уступ (внизу)

Механизмы подачи патронов, фиксации барабана и запирания

В механизм входят следующие детали: спусковой крючок, собачка, ползун, казенник, подвижная трубка с пружиной и дверца с пружиной.

Собачка имеет носик для контакта с зубьями храпового колеса и ось, наполовину срезанную, для помещения в отверстие спускового крючка и контакта с нижним пером боевой пружины.

Ползун имеет вверху вырез для прохода бойка, а снизу - выемку для коленчатого выступа спускового крючка.

Казенник. Его конфигурацию составляют: головка с каналом для прохода бойка, скос для наклона вперед под действием ползуна, выступ для возвращения ползуна в исходное положение и отверстие для оси.

Подвижная трубка имеет уступ для упора своей пружины и сосок для фиксации в отверстии барабана.

Дверца. Ее конфигурацию составляют ушки с отверстиями для крепления на стойке рамки, сосок для фиксации барабана при его заряжании, зуб для ограничения поворота барабана в левую сторону при закрытой дверце.

Собачка: 1 - носик; 2 - ось (вверху)
Ползун: 1 - вырез для прохода бойка; 2 - выемка для коленчатого выступа спускового крючка (справа)

Подвижная трубка и ее пружина: 1 - сосок; 2 - уступ (вверху)
Казенник: 1 - головка; 2 - выступ (справа)

Дверца и ее пружина: 1 - сосок; 2 - ушки; 3 - зуб

Механизм удаления стреляных гильз

Механизм состоит из шомпольной трубки и шомпола с пружиной.

Шомпольная трубка имеет прилив с каналом для перемещения шомпола, выступ для удержания оси барабана, вырез в приливе для зуба пружины шомпола, отверстие для винта пружины шомпола.

Шомпол имеет головку с насечкой и стебель с продольной и поперечной канавками для зуба пружины.

Пружина шомпола пластинчатая и имеет зуб для фиксации шомпола при вхождении в паз шомпола.

Шомпольная трубка: 1 - выступ; 2 - прилив (вверху)
Шомпол и его пружина: 1 - головка; 2 - поперечный паз; 3 - стебель; 4 - продольный паз

Прицельные приспособления

Состоят из мушки и прорези (целика) на задней стенке рамки.

Мушка подвижная и имеет лапки, которыми вдвигается в паз основания мушки на стволе.

Мушка револьвера советского производства. Слева - варианты мушек револьверов, выпущенных на льежской фабрике Нагана (а) и на Тульском заводе до 1917 г. (б )

Предохранитель

В качестве предохранителя от случайных выстрелов выступает верхнее перо боевой пружины, которая своим выступом давит на уступ курка и отводит его в заднее положение, удаляя боек от капсюля-патрона.

Работа деталей и механизмов

Исходное положение

Спущенный курок передней выступающей частью упирается в ползун и не позволяет бойку, скрытому в канале головки казенника, продвинуться к капсюлю патрона.

Боевая пружина, находясь в наименьшем поджатии, своими перьями удерживает курок и хвост спускового крючка в переднем положении, а собачку - наклоненной вперед.

Носик собачки выступает из-за задней стенки рамки и прилегает к скошенной поверхности зуба храпового колеса барабана.

Коленчатый выступ спускового крючка лежит на мысе курка, его сосок утоплен внутрь рамки, а уступ отведен в крайнее заднее положение.

Ползун находится ниже головки казенника и передней плоскостью упирается в скошенный выступ казенника.

Головка казенника отведена в заднее положение.

Барабан находится в заднем положении и зафиксирован зубом дверцы, уступом спускового крючка, носиком собачки, пружиной трубки барабана.

Между передним обрезом барабана и задним обрезом ствола образовался зазор для свободного прохождения дулец патронов при вращении барабана.

Шомпол зафиксирован в оси барабана.

Курок на боевом взводе

Для постановки курка на боевой взвод нажимают на его спицу, поворачивают вниз до отказа и отпускают. Курок, поворачиваясь на оси, боевым выступом сжимает боевую пружину, упираясь мысиком в коленчатый выступ спускового крючка, поворачивает его хвостом назад и, скользя по шепталу, заскакивает боевым взводом в вырез шептала и останавливается. Курок взведен.

Спусковой крючок, поворачиваясь под давлением мыска курка, подает вверх собачку и ползун.

Собачка, упираясь носиком в обрез зуба храпового колеса барабана, поворачивает его на 1 / 7 часть окружности и устанавливает очередной патрон против канала ствола.

Ползун, упираясь верхней частью в скос головки казенника, поворачивает его на оси головкой вперед.

Казенник, надавливая головкой на шляпку патрона, заставляет патрон войти дульцем в уширение канала ствола.

Сосок спускового крючка входит в выем пояска барабана и фиксирует его от проворота.

Револьвер готов к выстрелу.

Положение частей незаряженного револьвера

Положение частей револьвера перед выстрелом

Выстрел

Для производства выстрела необходимо нажать на спусковой крючок.

При нажатии спусковой крючок поворачивается на оси, его коленчатый выступ поднимается вверх и освобождает боевой взвод курка из выреза шептала.

Курок под воздействием боевой пружины резко поворачивается на оси и наносит удар бойком по капсюлю-воспламенителю патрона. После удара курок под действием боевой пружины на его уступ отскакивает назад и уводит боек в канал головки казенника, не позволяя выступать из казенника.

Пороховые газы давят на стенки гильзы, заставляют ее расширяться и плотно прилегать к стенкам барабана и кольцевому уширению ствола. Осуществляется полная обтюрация пороховых газов.

Схема работы УСМ при выстреле

Действие частей револьвера при выстреле

После выстрела

После прекращения нажатия на спусковой крючок он под воздействием нижнего пера боевой пружины поворачивается на оси, опускает собачку и ползун вниз, выводит свой сосок из выемки пояска барабана.

Собачка, скользя носиком по зубу храпового колеса, заскакивает за следующий зуб.

Ползун, опускаясь вниз, надавливает на выступ казенника, поворачивает его, заставляя его головку отойти назад.

Одновременно ползун своей задней плоскостью упирается в передний выступ курка и еще больше отводит его назад вместе с бойком, осуществляя предохранение от случайного выстрела.

Барабан под действием пружины подвижной трубки и уступа спускового крючка, давящего на поясок барабана, отходит в заднее положение.

Выстрел самовзводом

В этом случае все детали, кроме спускового крючка и курка, работают также, как и при выстреле с предварительно взведенным курком вручную. Поэтому мы рассмотрим взаимодействие только этих деталей.

Для того чтобы произвести выстрел самовзводом, необходимо только нажать на спусковой крючок.

При нажатии спусковой крючок, поворачиваясь вокруг оси, поднимает вверх коленчатый выступ, который надавливает на нижний конец шатуна, стремясь оттянуть его вперед и вверх.

Шатун, упираясь плечами в передний выступ курка, поворачивает его вокруг оси, сжимает боевую пружину и взводит курок.

Дальнейшее нажатие на спусковой крючок приводит к соскакиванию скругленного конца выступа с конца шатуна и освобождению курка. Курок наносит удар по капсюлю, и происходит выстрел.

После снятия давления спусковой крючок под воздействием нижнего пера боевой пружины занимает исходное положение.

Коленчатый выступ спускового крючка, опускаясь вниз, нажимает на переднюю плоскость шатуна и, отводя шатун назад, сжимает его пружину. Когда коленчатый выступ минует конец шатуна, шатун под действием своей пружины отходит в переднее положение и его нижний конец вновь становится над закругленной частью коленчатого выступа спускового крючка.

Разборка и сборка револьвера

Неполная разборка и сборка

1. Выдвинуть шомпол до отказа вперед, повернув его за головку.

2. Вынуть ось барабана, сдвинув шомпольную трубку до черты.

3. Извлечь барабан из рамки, откинув дверцу.

Сборка производится в обратной последовательности.

Неполная разборка револьвера: а - извлечение шомпола; б - извлечение оси барабана; в - извлечение барабана

Полная разборка и сборка

1. Произвести неполную разборку револьвера.

2. Вынуть подвижную трубку барабана с пружиной, повернув ее до совпадения метки с пазом.

3. Вывинтить соединительный винт рукоятки.

4. Отделить крышку от рамки, постучав по ней.

5. Поставить курок на боевой взвод.

6. Ввинтить соединительный винт в нарезное гнездо рукоятки.

7. Отделить курок от рамки, надавливая на спусковой крючок.

8. Вынуть собачку.

9. Снять спусковой крючок с оси.

10. Отделить ползун от рамки.

11. Отделить казенник от рамки, надавив на его нижний конец.

12. Освободить боевую пружину, удерживая левой рукой спусковую скобу после отвинчивания винта.

13. Отделить спусковую скобу.

14. Выдвинуть соединительный винт из рукоятки.

15. Отделить дверцу и ее пружину, отвинтив винты.

16. Отделить шомпол.

Сборка производится в обратном порядке.

Полная разборка револьвера: а - извлечение подвижной трубки с пружиной; б - вывинчивание соединительного винта; в - отделение боковой крышки; г - ввинчивание соединительного винта; д - снятие курка с оси; е - извлечение собачки; ж - снятие спускового крючка; з - отделение ползуна; и - снятие казенника; к - освобождение боевой пружины; л - снятие спусковой скобы; м - отвинчивание винта дверцы; н - отделение шомпола.

Револьвер системы Наган образца 1895 г. калибра 7.62 мм состоит из следующих основных частей и механизмов:
1. рамка с крышкой;
2. ствол с мушкой;
3. шомпольная трубка с шомполом;
4. барабан с осью и возвратным устройством;
5. замочный механизм;
6. дверца с пружиной;
7. спусковая скоба.



Корпус револьвера составной, состоит из ствола и рамки, которые прочно соединены друг с другом винтовым соединением, шомпола в шомпольной трубке, съемной боковой крышки и спусковой скобы.

Ствол ступенчатый, имеет цилиндрическую форму. В надульной части ствола имеется массивный уступ, который является основанием мушки, мушка закреплена в пазу «ласточкин хвост».

Канал ствола нарезной с четырьмя правонаклонными нарезами.

Казенная часть ствола имеет резьбу для соединения с рамкой, на казенной части так же имеется шейка и поясок с вырезом для присоединения шомпольной трубки.

Шомпольная трубка надевается на шейку ствола и вращается на ней, как на оси. Вращение шомпольной трубки ограничивается в пределах перемещение прилива в вырезе пояска ствола. В шомпольной трубке располагается шомпол (длинный стержень с головкой, продольным и поперечным пазами) со стопором, который представляет собой пружину, прикрученную с помощью винта к шомпольной трубке.

В боевом положении шомпол револьвера Наган убирался внутрь рамки и барабана, а зуб стопорной пружины входил в его поперечный шомпола. В положении для разряжания шомпол вместе с шомпольной трубкой был повернут вправо до упора и вставал соосно с разряжаемой каморой барабана.

Рамка револьвера Наган замкнутая, представляет собой фрезерованную деталь сложной геометрической формы, в которой имелось много запрессованных осей для крепления других деталей оружия. Верхняя передняя часть рамки имеет резьбовой отверстие для накручивания ствола.

Рукоятку револьвера образовывала задняя изогнутая часть рамки, съемная боковая крышка и деревянные щечки с прокладкой. Боковая крышка прикручивалась к рамке соединительным винтом. В центральной части рамки имеется окно прямоугольной формы для размещения барабана. Детали ударно-спускового механизма размещены в рукоятке и задней части рамки. В верхней части рамки имеется прицельная прорезь.

Спусковая скоба расположена с нижней части рамки и соединена с ней при помощи, запрессованной в рамку оси, и винта.

Барабан имеет семь камор для размещения патронов. Наружная поверхность барабана имеет долы, семь выемок для заднего выступа спускового крючка и семь гнезд для зубца дверцы.

Для взаимодействия с собачкой, на заднем торце барабана имеется храповое колесо, выполненное заодно с семью зубцами, а так же семь пазов для выступа открытой дверцы. Передний торец барабана имеет выточки, для размещения выступа ствола, при надвигании его на барабан. Ось барабана имеет профильную головку и устанавливается в отверстия рамки, удержание оси барабана происходит за счет шомпольной трубки, установленной перед головкой оси барабана своим приливом.
Возвратное приспособление состоит из пружины и трубки барабана, расположенной в центральном канале барабана. Именно благодаря трубке барабан может перемещаться в горизонтальной плоскости вдоль оси.
Барабан имеет стопор, который представлял собой дверцу с осью-винтом и пружину дверцы с винтом. Дверца барабана располагается с правой стороны рамки револьвера и вращается на оси, закрепленной в проушинах дверцы и стойке рамки револьвера. Дверца может находиться в двух положениях, которые фиксируются пружиной. В закрытом положении она закрывала камору, расположенную напротив дверцы, не допуская выпадение патрона. При этом в выемку пояска барабана упирается зуб дверцы, не позволяя поворачиваться ему влево. При открытом положении дверца откидывается вправо-вниз, предоставляя свободный доступ к каморе барабана, при этом, в торцевые выемки барабана входил выступ дверцы и фиксирует его для заряжания и разряжания.

Револьвер Наган имеет ударно-спусковой и запирающий механизмы, которые состоят из боевой пружины, казенника, спускового крючка с собачкой, ползуна, курка с шатуном.
Казенник располагается в задней стенке окна рамки в специальном гнезде рамки и поворачивается в нем на оси, которая запрессована в рамку. Массивная головка казенника находится в гнезде и упирается в донце гильзы патрона, а выступ казенника, взаимодействующий с ползуном, направлен книзу. Головка казенника имеет канал для прохода бойка курка с наклонными вперед вниз стенками и скос для упора ползуна.
В пазах рамки и крышки ползун двигается вертикально и имеет сверху канал для прохода курка: нижняя часть канала скошена; хвостовая часть ползуна имеет выемку для коленчатого рычага спускового крючка; скос воздействует на выступ казенника.

В собранном револьвере ползун помещается сзади казенника и при движении вверх стенкой паза для курка надавливает на скос казенника, заставляя его повернуться, и встает за тыльной поверхностью головки казенника. При повороте казенника его головка подается вперед, и когда револьвер заряжен, надавливает на донце патрона, сжимает возвратную пружину барабана, продвигает (совместно с собачкой) весь барабан вперед, при этом гильза своим дульцем входит в патронник ствола, а пенек ствола попадает в выточку на переднем торце барабана, что препятствует прорыву пороховых газов при выстреле. Двигаясь вниз, ползун освобождает казенник, затем его скос действует на выступ казенника, поворачивая казенник и отводя его от барабана. Барабан, освободившись от казенника по мере опускания ползуна, возвращается назад под действием своей возвратной пружины и переднего зуба спускового крючка. Дульце гильзы выходит из патронника ствола, после чего барабан может свободно поворачиваться для следующего выстрела.

Спусковой крючок — сложной формы, размещен снизу в гнезде рамки и поворачивался в ней на оси, которая запрессована в правую стенку рамки, спусковой крючок имеет хвостовик, коленчатый выступ, предназначенный для взаимодействия с ползуном, выступ для ограничения поворота, шептало для удержания курка во взведенном положении, овальную головку для действия на шатун курка. Для помещения стержня собачки имеется отверстие, а для размещения нижнего пера боевой пружины — выемка. Собачка помещается на спусковом крючке с левой стороны и имеет стержень для соединения со спусковым крючком. Стержень имеет срезанный конец для упора нижнего пера боевой пружины. В собранном револьвере коленчатый выступ спускового крючка входит в выем ползуна, заставляя последний двигаться при повороте спускового крючка. При нажатии на спусковой крючок ползун поднимается вверх, а при освобождении от нажима опускается вниз. Собачка, проходя через сквозной паз задней стенки окна рамки, своим носиком зацепляется зубцами храпового колеса барабана. При нажатии на спусковой крючок собачка заставляет барабан вращаться на 1/7 часть оборота и одновременно продвигаться вперед, а при освобождении спускового крючка собачка перескакивает на следующий зубец храпового колеса. Собачка препятствует барабану своим храповым сцеплением поворачиваться влево как при нажатом, так и при отпущенном спусковом крючке. При нажатии спускового крючка его задний выступ входит в выемку пояска барабана и. упираясь в его стенку, ограничивает поворот барабана вправо. Таким образом, при освобожденном спусковом крючке барабан находится в заднем положении и может свободно поворачиваться вправо. От вращения влево барабан стопорится сначала зубом дверцы, а затем и носиком собачки. При нажатом же спусковом крючке в момент выстрела в переднем положении он полностью застопорен.

Револьвер Наган имеет открытый курок, состоящий из следующие частей: качающегося на штифте бойка, спицы взведения, подпружиненного шатуна для самовзвода и срыва курка, боевого взвода, уступа для сжатия боевой пружины, срезанной площадки для упора верхнего пера боевой пружины и хвостовика для закрывания сверху гнезда рамки для курка. Курок помещается на правой стенке рамки позади ползуна и поворачивается на оси, которая запрессована в стенку рамки. Боек курка проходит через сквозные гнезда ползуна, казенника и рамки. Шатун помещается над овальной головкой спускового крючка и взаимодействует с ней, боевой взвод находится ниже шептала.
V-образной формы боевая пружина расположена внутри рукоятки револьвера и крепится к правой стенке рамки своим шипом, входящим в отверстие рамки. Верхнее перо на своем конце имеет палец для действия на скошенную площадку курка и овальный выступ для взаимодействия с уступом курка.
Тонкий конец нижнего пера боевой пружины в собранном револьвере размещается в выемке спускового крючка. Воздействуя на срез стержня собачки, тонкий конец нижнего пера заставляет спусковой крючок поворачиваться и занимать переднее положение с опущенной книзу собачкой, а собачку поворачиваться и плотнее прижиматься к храповому колесу барабана. Нижнее перо также опирается на спусковую скобу. Верхнее перо своим пальцем надавливает на площадку курка, заставляя курок поворачиваться немного назад и отводить боек от капсюля; овальный выступ верхнего пера боевой пружины лежит под уступом курка, и взаимодействуя с ним при взведении.nagant.info

В психологии есть тест под названием "ассоциативный ряд" - это когда человеку говорят слово или показывают картинку, а он должен назвать слово, которое ассоциируется у него с представленным объектом. Например, "заяц" - "волк", "дождь" - "лужа". А какая ассоциация возникает у человека на слово "револьвер"? Если бы вопрос прозвучал для жителя США, ответ бы мог быть "Смит и Вессон", а от жителей постсоветского пространства можно услышать только один ответ - наган. Револьвер - легенда нескольких поколений. Во всех художественных фильмах о Первой и Второй мировых войнах, о бандитах и правоохранительных органах - везде используется наган. Все мальчишки-школьники, покажи им легендарный револьвер, не задумываясь, скажут, что это наган, ещё и пострелять попросят.

Всё началось с требований к тактико-техническим характеристикам револьвера

Исторически сложилось, что на конец девятнадцатого века для русской армии местные оружейники не выпускали короткоствольное оружие скрытого ношения. На то время использовался револьвер "Смит и Вессон", который неплохо показал себя в русско-турецкой войне, но его вес и технические показатели оставляли желать лучшего. Для страны, которая постоянно находится в вооруженных столкновениях, защищая свои границы от набегов вражеских армий, нужно было самовзводное оружие для стрельбы на коротких дистанциях. Русские военные начальники устроили грандиозный тендер того времени для всех конструкторов-оружейников Европы. Задание было нелегким, но именно благодаря этому стал самым массовым по производству в мире и оброс легендами среди ценителей оружия. Среди них имелись такие:

1. Револьвер должен с 35 метров останавливать лошадь, либо с того же расстояния пробивать полдесятка дюймовых досок.
2. Начальная скорость пули должна быть больше 300 метров в секунду.
3. Масса револьвера не должна превышать килограмма.
4. Калибр должен составлять три линии - 7,62 мм по новым стандартам.
5. Емкость барабана должна вмещать больше стандартных на то время шести патронов.
6. Использовался бездымный порох, а в качестве материала гильзы должна применяться латунь.

К производителю выдвигалось огромное количество требований, но все они в своем большинстве описывали тактико-технические характеристики уже существующего оружия, которое применялось военными русской армии.

Хитрость и смекалка бельгийских оружейников увековечила их творение на столетия

Бельгийские оружейники Леон и Эмиль Наганы в то время уже разрабатывали такой револьвер. Однако калибр их револьвера составлял 5,45 мм, да и в барабане было только шесть патронов. Братья пошли на хитрость - сделав два десятка револьверов, они подарили их русскому царю, всем министрам и военным начальникам. Тендер по выбору оружейника закончился, так и не начавшись. Даже спустя несколько лет презентованные револьверы европейскими оружейниками не могли превзойти револьвер системы "наган".

Чтобы выполнить все требования заказчика, конструкторам пришлось создать новый барабан на семь патронов и увеличить калибр пули, применив стволы с трехлинейных винтовок. Выполнив все условия контракта, братья Наган в течение трех лет осуществили поставку двадцати тысяч револьверов русской армии и обеспечили производство нагана на Тульском оружейном заводе.

Бельгийские оружейники также предоставили две версии своего творения. Незначительно изменив устройство револьвера, они сделали так, что наган мог теперь быть со самовзводным механизмом, а также с ручным взводом курка. Это изменение повлияло на цену револьвера. Так, рядовому солдату полагалось взводить курок пальцем во время боя, а офицеры получили самовзводное оружие.

Мировая известность за несколько лет

Изучив чертеж к патенту пистолета Наганов, любой оружейник мог его воспроизвести без особых усилий. Ведь устройство револьвера "наган" проще любого аналогичного конкурента. Спустя несколько лет на территориях США, Южной Америки и Европы стали появляться одноименные револьверы с уменьшенным калибром пули. Однако весь механизм был очень похож на Тульский револьвер - наган. Фото, сделанные репортерами за столетие, подтверждают этот факт:

1. Самовзводный ударно-спусковой механизм, который отводил курок нажатием на спусковой крючок.
2. Монолитная, неразборная рама револьвера.
3. Шомпольная трубка в боевом положении убирается внутрь оси барабана.
4. Ввинченный в раму ствол на глухой посадке.
5. Весь ударно-спусковой механизм крепится в раме и закрывается съемной крышкой.
6. Используется бездымный порох.

С другой стороны, именно благодаря росту популярности нагана во всем мире, а соответственно и массовому производству, появилась и большая кожаная кобура под револьвер. Исторические документы свидетельствуют о том, что в царские времена кобуры не было. Однако если говорить о производстве нагана в Сербии, то там появилась и кобура к нему, в точности такая, какая использовалась красноармейцами.

Любимое оружие бандитов и красноармейцев

Если обратиться к истории, будь то учебник, фильм или документальное видео, в первую очередь можно обратить внимание на отсутствие большого ассортимента оружия у воюющих сторон. Пулемет «Максим», винтовка Мосина и самое популярное оружие - наган. Револьвер присутствует у бойцов с обеих сторон конфликта. Любой военный подтвердит, чем меньше видов оружия на войне, тем больше вероятность найти необходимые боеприпасы к своему оружию в бою. Для ведения боя нужно само оружие, припасы к нему и его отказоустойчивость. А если учесть, что чистка и разборка револьвера "наган" производилась за очень короткий срок, то этим можно объяснить, почему он пришелся по душе всем участникам конфликта.

Вплоть до начала Второй мировой войны существенным и единственным недостатком револьвера была сложность нажатия курка для произведения выстрела. Показательная легкость стрельбы одновременно с двух рук является ложной для того времени. Увидеть подобный прием можно в фильме «Неуловимые мстители».

Лучшее оружие для СМЕРШ

С начала Второй мировой войны вплоть до Карибского кризиса 1962 года советскими оружейниками было разработано огромное количество пистолетов и револьверов, которые они старались продвигать в военных кругах. Допустив одну осечку во время испытательных стрельб на полигоне, тогда ещё никому не известный Тульский Токарева калибра 7,62 мм надолго застрял в лабораториях оружейного завода. Однако появившись к концу двадцатого столетия, пистолет ТТ 7,62 мм стал любимым оружием криминалитета, благодаря своей низкой цене, великолепной отказоустойчивости и огромной убойной силе.

Руководящий состав государства, разведчики ГРУ, шпионы и НКВД получили в свое распоряжение лучший в мире револьвер. Пистолет "наган" претерпел множество доработок. Наравне с обычным наганом в музее можно встретить револьвер с глушителем и гасителем пламени для сотрудников СМЕРШ и ГРУ. До сих пор среди коллекционеров оружия пользуется спросом наган-карабин, который был предназначен для пограничных войск и позволял вести бой на больших дистанциях.

Любимое оружие военных в мирное время

По окончании Второй мировой войны все оружие, применяемое солдатами в боях и захваченное у противника, разместилось на военных складах многих советских республик. Страна строилась и развивалась как духовно, так и спортивно. Именно благодаря развитию спорта в СССР вспомнили про револьвер "наган". Отзывы бывших участников боевых действий все как один твердили, что для спортивной стрельбы лучше пистолета нет, чем наган. Учитывая, что в тридцатых годах уже велись разработки нагана под калибр 5,6 мм (с меньшей убойной силой) и было выпущено его ограниченное количество. Калибр 5,6 мм для русских оружейников не был в новинку, так как встречался в револьверах "Смит и Вессон", завезенных русскими генералами из-за рубежа.

Изобретать ничего нового не стали, лишь поменяли стволы и барабаны. Так появились в клубах по спортивной стрельбе револьверы "наган", имеющие калибр 5,6 мм. К ним присоединились трехлинейки, переоборудованные под калибр 5,6 мм, получившие заводскую маркировку ТОЗ, именуемые в народе "мелкашкой". Высокая точность стрельбы, очень низкая отдача, легкое обслуживание и большая прицельная дальность - характеристики, благодаря которым наган (револьвер) и мелкокалиберную винтовку до сих пор можно встретить в спортивных клубах и оружейных внутренних войск.

Поменять флажок на револьвер во время старта

Неизвестно, кому пришла в голову идея заменить взмах флажка при старте бегунов на выстрел из револьвера, но в качестве во всех соревнованиях использовался наган. Разработка 30-х годов под калибр 5,6 мм пригодилась и здесь. Патрон полностью поменяли на жевело, мощности которого было достаточно для воспроизведения громкого выстрела. Систему с использованием жевело переоборудовали для отстрела так появился ещё и сигнальный револьвер "наган". Перед развалом СССР он исчезнет с рынка полностью, заставив поверить людей в то, что время наганов в прошлом. Но наган легко может побороться за место в частной коллекции.

Если разобраться, за целое столетие было выпущено огромное количество модификаций нагана, которые, имея разные тактико-технические характеристики, нашли свое применение в разных областях. Однако ударно-спусковой механизм, заложенный в наган в конце девятнадцатого века, вообще не претерпел изменений.

Травматическое оружие как шаг нагана в массы

Великолепное оружие не только обрастает легендами, а и обретает поклонников, которые желают приобрести себе прославившееся оружие на законных основаниях. Именно так и был создан "наган". Калибр резиновой пули был уменьшен до стандарта 5,45 мм, так как с калибром 7,62 мм резиновая пуля при хорошем прицеливании всё ещё позволяла останавливать лошадь. Также, чтобы уменьшить убойную силу, ствол револьвера был значительно укорочен, и из нарезного оружия наган перешел в нишу гладкоствольных пистолетов. Такое видоизменение легендарного оружия не понравилось поклонникам, но за неимением аналогов пришлось

Популярность нагана в травматическом исполнении до сих пор очень высокая. К тому же травматический пистолет, как и оригинальный, стреляет всё-таки пулями за счет пороховых газов, а для поклонников боевого оружия наган в таком исполнении более ценен, нежели пистолет, стреляющий Своевременно появившийся в то же время всё же заставит покупателей ни на секунду не забыть о легендарном оружии.

Стрелять - так стрелять

Знаменитый концерн Ижмаш, который известен всему миру благодаря производству автоматов Калашникова, начиная с 1942 года занимался производством и модернизацией револьвера "наган". Ведь во время Великой Отечественной войны Тульский оружейный завод был эвакуирован в Ижевск. А во время развала СССР, благодаря экспорту оружия в страны дальнего зарубежья, завод увеличил свои мощности.

С конца двадцатого столетия по сегодняшнее время большой популярностью стало пользоваться пневматическое оружие. Пневматический револьвер "наган" быстро нашел своих покупателей и поклонников. Внешне он очень похож на оригинал конца девятнадцатого века. Но при подробном рассмотрении можно увидеть, что в рукоятку встроен баллон сжатого газа. Стенки ствола в отличие от оригинала очень тонкие, такие же стенки имеет сигнальный револьвер "наган" в одной из ранних модификаций.

Не забыли и про коллекционеров

Спрос на наган, максимально приближенный к оригиналу, среди коллекционеров никогда не уменьшался. Сейчас уже точно нельзя сказать, почему запустили сигнальный револьвер "наган МР-313" в массы, не посоветовавшись с известными коллекционерами. Сбив шлифовкой серийный номер изделия, нанеся поверх родного клейма лазером маркировку завода «Байкал», производитель лишил револьвер исторической ценности, отбив охоту коллекционера приобретать наган. Увидев реакцию рынка на новое оружие, концерн изменил технологию производства. Так появился сигнальный револьвер "наган Р-2". Оставив серийный номер и родную маркировку, логотип завод расположил на обратной стороне револьвера.

Изучив отрицательные отзывы покупателей о расточенном стволе, производитель отказался от изменений внутренних диаметров дула ствола. Повреждение нагана для защиты от стрельбы боевыми патронами произвели двумя способами - расточили барабан до 10 мм, добавив вставки под жевело, а ствол через раму с правой стороны просверлили и вставили большой штифт. Штифт диаметром 8 мм приварен к стволу и аккуратно зашлифован по краю.

А как же Флобер?

Патрон Флобера с калибром 4 мм, задающий ускорение пуле энергией пороховых газов, не был оценен на постсоветском пространстве. Сначала никто не мог поверить, что под патрон Флобера не нужно разрешительных документов, потом калибр 4 мм был поднят на смех. Но столкнувшись с проблемами увеличения начальной скорости пули в пневматических пистолетах, в которых либо баллон имеет низкое давление, либо пружина не достаточно жесткая, покупатели обратили внимание на новинку. А появление револьвера системы "наган" под патрон Флобера поспособствовало росту спроса на такой замечательный пистолет на рынке оружия.

Это был боевой пистолет, не позволяющий убить или ранить человека, стреляющий пулями за счет энергии пороховых газов и не требующий разрешения органов власти. Это просто мечта. Великолепная покупка - как для домашней коллекции оружия, так и для развлечений на природе.

Наган и моддинг

Учитывая тенденцию 21 века, можно увидеть, что среди владельцев оружия популярностью пользуется модификация изделий, как визуальная, так и улучшающая тактико-технические характеристики. В первую очередь модернизации подвергается рукоятка нагана. В качестве материала используется резное дерево, текстолит, органическое стекло с подставными рисунками или цветной металл. Для хорошей точности и кучности стрельбы наган можно оборудовать откидным прикладом. Такое решение позволит стрелять не на весу, а с упором, как из винтовки, что очень удобно во время обучения стрельбе.

Для улучшения ТТХ устанавливаются лазерный, оптический или коллиматорный прицелы, это позволяет улучшить точность стрельбы. На ствол монтируется глушитель, который служит отличным противовесом во время стрельбы, сводя отдачу в ноль. И хотя вариаций на тему модернизации револьвера много, ничто не затмит первый образец легендарного револьвера системы "наган" конца девятнадцатого столетия.
