Современные технологии позволяют нам оставаться всегда на связи, не зависимо от места пребывания, погоды, наличия или отсутствия сотовых сетей. Все это возможно благодаря радиосвязи – типу связи, которая в качестве носителя информации использует радиоволны разных частот. Сегодня большую часть рынка радиоприборов представляют рации и радиостанции, которые могут эксплуатироваться как средства связи для автолюбителей и военных, охранников и охотников, рыбаков и горнолыжников. Простое решение купить рацию иногда спасает в трудных ситуациях, когда нужно позвать на помощь или передать особо важную информацию. Но не всегда, получается, добиться отменного качества сигнала приема и передачи рации.

Во многом это связанно с тем, что выбранную рацию нужно настроить под нужную волну. То есть, изначально любая рация будь то любительская или профессиональная может работать не на полную мощность или работать с помехами. Современные цифровые рации лишены потребности в настройке, так как они имеют встроенную кнопку, которая позволяет в автоматическом режиме подстроить устройство под необходимую радиоволну. Остальные рации можно условно разделить на портативные (носимые) и автомобильные (стационарные). Настройка раций этих двух типов во многом похожа, хотя имеются свои особенности.

Настройка портативных раций

Портативные рации любительского диапазона (433-434 МГц) не требуют регистрации радиочастотным центром, поэтому их настройка довольно простой процесс. Перед покупкой нужно узнать поддерживает ли рация сменные антенны, на случай если Вам захотелось увеличить мощность рации. Также, важным моментом в работе портативных раций есть их настройка друг на друга. Для этого, на каждой рации нужно выставить один и тот же номер канала и субкод. Только в этом случае, выбранные рации будут слаженно работать друг с другом. Для передачи сообщения достаточно нажать и удерживать кнопку начала разговора. Отпустив кнопку, рация ждет приема от другого устройства. Важным элементом настройки переносной рации есть выбор позывного (опознавательного индивидуального сигнала). Это может быть любой буквенный или цифровой псевдоним, который будет уникальным для выбранной системы радиосвязи.

Дальнейшая настройка портативной рации включает в себя настройку антенны рации. Более детально настройку антенны рации мы будем рассматривать ниже для автомобильных радиостанций. Сейчас же просто заметим, что для точной настройки антенны понадобится антенный анализатор. Но во многих случаях, для настройки рации в первом приближении, достаточно прибора, который называется КСВ-метр. С помощью него нужно настроить антенну на минимальный коэффициент стоящей волны. Обычно, оптимальным считается значение КСВ равно 1,5 или меньше. Важно также понимать, что чем выше значение КСВ волны, тем больший процент потерь мощности при передаче сигнала. Но на практике добиться КСВ = 1 практически нереально. Если же коэффициент стоящей волны больше трех, то работа в таких условиях может вывести из строя каскад передатчика. Таким образом, не настроенная портативная рация может легко выйти из строя.

Как настроить автомобильную рацию

Перед тем как настраивать автомобильную рацию , нужно выполнить некоторые обязательные действия. Они не только повысят эффективность последующей настройки, но и минимизируют вероятность поломки трансивера в будущем. Обычно, автомобильная рация представляет собою стационарный блок, который фиксируется в салоне автомобиля и выносную антенну. Именно антенна автомобильной рации во многом играет ключевую роль в качестве сигнала. Поэтому нужно знать основные правила при установке автомобильной антенны.

Правила установки автомобильной антенны

1. Недопустима установка антенны на несущие элементы. Всегда старайтесь установить автомобильную антенну на несущий кузов. Таким образом, мы обезопасим себя от возможных потерь в эффективности передачи радиосигнала.
2. Важно устанавливать антенну на самую верхнюю часть кузова, обычно – крышу. Чем выше установлена антенна, тем сильнее сигнал.
3. Полотно антенны должно быть установлено на расстоянии не менее 0,5 метра от любых металлических поверхностей параллельных эму. Это предотвратит возможные отражения и поглощения сигнала.
4. Положение магнитной антенны на крыше автомобиля незначительно влияет на коэффициент стоящей волны. Поэтому, всегда старайтесь фиксировать магнитку в одном и том же положении после ее снятия.

После правильной установки антенны ее нужно настроить . Только после настройки антенны можно спокойно пользоваться рацией в полную мощность.

Настройка автомобильной антенны

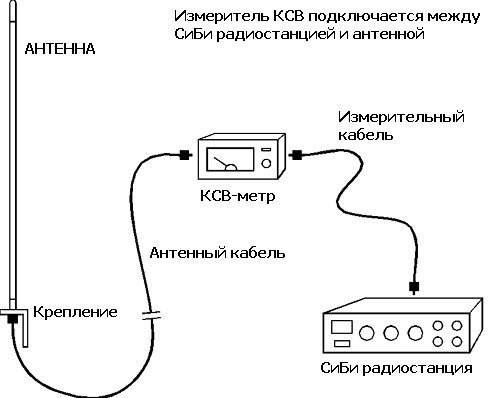

Лучшим вариантом настройки антенны есть настройка с помощью профессионального антенного анализатора. Но поскольку цены на такие приборы довольно высокие, многие автолюбители находят альтернативу в КСВ-метрах. С помощью этого устройства можно настроить антенну рации в первом приближении. Вот так выглядит самый простой КСВ-метр SWR-430

Итак, настройку антенны нужно выполнять на ровной и чистой поверхности лишенной любых помех: металлические, деревянные или бетонные объекты. Важно также, что бы при настройке антенны поблизости не было других антенн 27 МГц диапазона. Вооружившись КСВ-метром можно приступать к настройке антенны. Первым делом надо подключить КСВ-метр между станцией и антенной особым образом (как показано на рисунке ниже).

1. Важно выполнить замеры на разных каналах и сетках, что бы увидеть обширную картину.
2. Делаем калибровку КСВ-метра. Для этого устанавливаем тумблер на лицевой панели в положение FWD. Выставляем на рации 20 канал модуляции AM. После этого нажимаем и держим кнопку начала разговора, при этом надо крутить регулятор CAL по часовой стрелке, таким образом, что бы стрелка прибора стала в крайнее правое положение SET.
3. Удерживая кнопку на тангенте, переключаем тумблер на лицевой панели КСВ-метра в положение REF. Снимаем показания прибора.
4. Находим минимум КСВ и настраиваем антенну под нужную частоту. Если минимум находится ниже необходимой частоты, то антенну укорачивают. И наоборот, если минимум выше необходимой частоты, то антенну удлиняют.
5. Все манипуляции производят до повторной настройки антенны.
6. Повторяем замеры пока не будет достигнут результат (КСВ не больше 1,5)

Как уже говорилось выше, достичь КСВ=1 во многом проблематично, именно из-за особенностей конкретной пары антенна-кузов. Но даже если на нужном участке радиочастотного диапазона КСВ=2, потери в эффективности будут не более 10%. То есть, для комфортного общения и передачи сообщений без помех вполне достаточно КСВ=1,5.

Для включения расширенного режима необходимо выключить радиостанцию, затем зажать кнопку АМ/FM и включить рацию. После этого на дисплее отобразится значок 4D . Кнопками CH+ или CH- выбрать режим OP и затем выключить, и включить станцию снова. В результате этих действий будут переключаться частотные сетки BAND , сдвигаться частоты на -5 кГц и переключаться выходная мощность передатчика.

Режим повышенной мощности включается кнопками UP и DOWN (смотрите паспорт стр.7). Отображение стандарта Россия / Европа на экране - «-5 » и «0 ». В сетке D отображение Россия / Европа на экране - «dE » и «dP ».

Раскрытие радиостанции OPTIM-270

Для включения расширенного режима с возможностью выбора частотных сеток и переключения частотного сдвига Россия-Европа, необходимо при выключенной радиостанции зажать клавиши PTT+DOWN и включить радиостанцию.

Для включения режима повышенной мощности , необходимо при выключенной радиостанции зажать клавиши PTT+UP и включить радиостанцию, затем клавишами UP , DOWN выставить на экране, режим HO (который соответствует режиму повышенной мощности)
После этого все функции радиостанции Оптим-270 будут доступны.

Раскрытие радиостанции OPTIM-APOLLO

Для включения расширенного режима необходимо — при выключенной радиостанции зажать и удерживать клавишу – F (на тангенте). Включаем радиостанцию. Клавишу – F удерживаем до появления надписи на дисплее тангенты OPENMODE . Радиостанция раскрыта.

Раскрытие радиостанции Optim-778 в и изменение мощности в радиостанциях OPTIM-778 выпуска после июня 2015г

Для включения расширенного режима с возможностью выбора частотных сеток и переключения частотного сдвига Россия-Европа , необходимо выключить радиостанцию, затем зажать кнопку BAND и включить радиостанцию. После этого на экранене отобразится надпись 4DMODE . Селектором переключения каналов выбрать режим OPMODE и затем выключить, и включить радиостанцию снова.

В результате будут доступны режимы переключения частотных сеток BAND , сдвиг частоты

-5 кГц и выбор выходной мощности передатчика. Также на дисплее справа от номера канала появится символ частотного сдвига R или E .

Изменение режима выходной мощности Optim 778 (Оптим 778) :

нажимаем FUN, затем нажимаем: A/F и регулятором переключения каналов изменяем режим (Low )- (Mid )-(H i ).

Соответствие выходной мощности Optim-778:

— в режиме FM — 4 Вт (Low), 20 Вт (Mid), 50 Вт (Hi );

— в режиме AM — 10 Вт (Low), 20 Вт (H i ).

Радиостанция Optim WT-555 New 1 шт.
Аккумуляторная батарея BP-21 7,4 В 1200 мАч 1 шт.
Антенна 1 шт.
Зарядное устройство DTC-21 1 шт.
Сетевой адаптер 1 шт.
Клипса поясного крепления 1 шт.

Технические характеристики

Подготовка к работе

Перед началом работы внимательно ознакомьтесь с инструкцией
по эксплуатации радиостанции Optim 555 New и проверьте комплектность
изделия.
Неправильное использование может привести к поломке
радиостанции и потере гарантии.

Установка антенны

Достаньте радиостанцию Optim WT-555 и антенну из
упаковки.
Совместите разъём в нижней части
антенны с разъёмом на корпусе
радиостанции. Закрепите антенну, вращая
её по часовой стрелке до упора. Будьте
внимательны, чрезмерное усилие при
установке антенны, может повлечь за
собой её поломку или поломку антенного
гнезда.

Установка и снятие аккумулятора

Радиостанция Оптим WT-555 комплектуется аккумулятором BP-21 повышенной ёмкости 1200 мАч с напряжением 7,4 В.
Для установки аккумулятора, плотно прижмите аккумулятор к
корпусу радиостанции и сдвиньте его в сторону верхней части
корпуса радиостанции до щелчка фиксатора. Теперь аккумулятор
надёжно закреплён на корпусе радиостанции.

Для демонтажа аккумулятора, необходимо потянуть вниз ручку
фиксатора батареи, расположенную в нижней части корпуса
радиостанции, и отстегнуть аккумулятор.
Не допускается хранение радиостанции в течении длительного
времени с установленной аккумуляторной батареей.

Во избежание возгорания или взрыва аккумуляторной
батареи, запрещается соединять клеммы аккумулятора
между собой металлическими предметами, деформировать
и разбирать корпус, поджигать и выполнять любые
действия не предусмотренные настоящей инструкцией.

Зарядка аккумулятора

Радиостанция WT-555 New комплектуется зарядным устройством DTC-21
и источником питания от сети переменного тока с напряжением
220 В. Подключите шнур источника питания к зарядному
устройству, затем подключите источник питания к сети.
Зарядное устройство готово к эксплуатации.

Перед использованием радиостанции, необходимо произвести
полную зарядку аккумуляторной батареи.
Для зарядки аккумуляторной батареи, установите её в
специальный отсек устройства. Также допускается установка
в отсек аккумулятора, пристёгнутого к корпусу радиостанции.
После установки аккумулятора, изменится цвет индикатора на
панели зарядного устройства.
Описание режимов работы устройства со светодиодной
индикацией:
Красное свечение индикатора - происходит зарядка
аккумуляторной батареи
Зелёное свечение индикатора - зарядка батареи завершена.
После полной зарядки батареи, необходимо вынуть аккумулятор
из отсека зарядного устройства и отключить устройство от сети.
При разрядке аккумулятора в процессе работы радиостанции,
на дисплее появится надпись BATT Это предупреждение о том,
что необходимо сменить или зарядить батарею.
Для предотвращения повреждения аккумуляторной батареи
и зарядного устройства не допускается:
1. Оставлять заряженную батарею в зарядном устройстве
2. Использовать зарядное устройство в качестве подставки
для радиостанции
3. Устанавливать на зарядку не разряженный аккумулятор
4. Оставлять подключенное к сети зарядное устройство с
установленным на зарядку аккумулятором без присмотра
5. Оставлять подключенное к сети зарядное устройство на
длительное время.

Установка клипсы

Для повышения эксплуатационных характеристик, корпус
радиостанции Оптим WT-555 New снабжен отверстиями для крепления клипсы-
держателя. Клипса позволяет закрепить радиостанцию на
поясном ремне и других частях одежды пользователя. Для
установки клипсы понадобится крестовая отвёртка. Приложите
клипсу к корпусу аккумулятора и закрепите при помощи,
входящих в комплект поставки, винтов.

Основные органы управления и дисплей

1. Антенна
2. Клавиша приём-передача
3. Функциональная клавиша
FM/Монитор
4. Аварийная сигнализация
5. Клавиша Меню
6. Микрофон
7. Клавиша перехода "вверх"
8. Ручка защёлки аккумулятора
9. Аккумуляторная батарея
10. Клавиша перехода "вниз"
11. Клавиша сканирования
12. Дисплей
13. Разъём внешней гарнитуры
14. Световой индикатор
15. Регулятор громкости
совмещённый с выключателем
16. Клипса поясного крепления

Дисплей

Начало работы

1. Индикатор включения FM радиоприёмника
2. Инверсия частот приёма и передачи
3. Индикатор режима сохранения энергии
4. Индикация пониженной мощности
5. Индикация повышенной мощности
6. Индикация ширины полосы 25 кГц
7. Индикация режима VOX
8. Индикация сдвига частоты вверх
9. Индикация сдвига частоты вниз
10. Режим прослушивания двух каналов
11. Сканирование с приоритетом
12. Индикация автовыключения
13. Значок блокировки клавиатуры
14. Индикация включения бипера
15. Индикация активации CTCSS
16. Индикация активации DCS
17. Режим DCS N
18. Код CTCSS и DCS
19. Индикатор заряда батареи
20. Режим DCS I
21. Индикатор работы передатчика и приёмника
22. Символьный индикатор частоты или канала
23. Индикатор включения функции BCLO

Включение радиостанции

Перед началом работы зарядите и установите аккумуляторную
батарею, установите антенну и ознакомьтесь с основными
органами управления радиостанции.

Выбор рабочего канала

Для включения радиостанции поверните по часовой стрелке
ручку выключателя питания и регулировки громкости.
После щелчка, вращая регулятор, установите требуемую
громкость звучания громкоговорителя приёмника.

Приём-передача

Осуществив правильную настройку каналов двух и более
радиостанций Optim WT555 New можно начинать радиообмен.
Для начала передачи речевого сообщения поднесите
радиостанцию передней панелью к лицу на расстояние 5-10 см.
При этом антенна радиостанции должна располагаться
вертикально и направлена вверх.
Нажмите клавишу режимов работы приём-передача (PTT) и
произнесите сообщение Сигналом начала передачи будет
служить красное свечение индикатора режимов работы.
После завершения передачи речевого сообщение отпустите
клавишу.

Приёмник радиостанции Оптим WT-555 имеет встроенную систему подавления
шума, возникающего при работе приёмника радиостанции. При
отсутствии передачи сообщения со стороны вашего
корреспондента, посторонние шумы воспроизводится не будут.
Как только ваш собеседник начнёт передачу сообщения,
индикатор режимов работы радиостанции будет светиться
зелёным цветом, а сообщение прозвучит из встроенного
громкоговорителя.
Также в радиостанции предусмотрен режим принудительного
отключения подавителя шумов. Это необходимо, когда
расстояние между вами и вашим корреспондентом велико,
уровень сигнала очень слабый, или сообщение начинает
прерываться. В таком случае необходимо кратковременно
нажать функциональную клавишу FM/Монитор.
После этого подавитель шумов выключится, индикатор
режимов работы будет светиться зелёным цветом, а из
громкоговорителя будут слышны шумы. Теперь можно принять
даже очень слабые сигналы вашего корреспондента. Для
восстановления режима работы подавителя шумов, необходимо
повторно кратковременно нажать клавишу FM/Монитор.

Описание работы с функциональными клавишами

Радиостанция Optim WT-555 New оснащена двумя функциональными клавишами,
функции которых определены производителем.
Короткое нажатие клавиши FM/Монитор приводит к
отключения шумоподавителя радиостанции.
Длительное нажатие клавиши FM/Монитор приводит к
переключению радиостанции в режим FM радиоприёмника.

Длительное нажатие клавиши аварийной сигнализации
переводит радиостанцию в аварийный режим, с передачей
аварийного сигнала на установленном канале.
Для активации режима отображения частоты выбранного
канала, необходимо при нажатой клавише MENU включить
радиостанцию.
Для блокировки клавиатуры необходимо нажать клавишу
MENU с удержанием не менее 3 сек.
Для возврата отображения каналов или разблокировки,
необходимо проделать операции повторно.

Меню настроек

Данная модель радиостанции Оптим WT-555 предоставляет возможность
производить основные настройки параметров приёмника и
передатчика без использования программного обеспечения.
Для этого предусмотрено меню, которое содержит 15 пунктов.
Стандартные операции по работе с меню настроек.
Для входа в меню кратковременно нажмите клавишу MENU.
Затем выберите нужный пункт клавишами перехода вверх или
вниз. Для изменения параметра снова нажмите клавишу MENU
и установите нужное значение клавишами перехода вверх или
вниз. После установки кратковременно нажмите клавишу
приём-передача и радиостанция перейдёт в обычный режим
работы с установленным параметром.
Обращаем ваше внимание на то, что для изменения
некоторых настроек, также задействованы другие клавиши
управления.
В этом случае под пунктом меню приводится
дополнительное описание для выполнения настроек.
Во всех остальных случаях, руководствуйтесь выше
приведёнными стандартными операциями.

Ниже перечислены значения пунктов меню.
1. RX CODE - активация тонального CTCSS и цифрового DCS
шумоподавителей.
2. TX CODE - активация кодера CTCSS и DCS.
После входа в режим меню и пункт RX CODE на дисплее
появится надпись OFF или значение CTCSS или DCS кода. Для
включения режима CTCSS или DCS кратковременно нажимайте
клавишу SCAN. Когда значение OFF смениться на значение
кода (например 67.0, 023N или 023I), установите требуемый код
клавишами перехода вверх или вниз.
После установки кода, нажмите клавишу MENU и затем
клавишу приём-передача. Значение параметра CTCSS или DCS
установится как на приём, так и на передачу.
Для отключения ранее установленных кодов, необходимо войти
в меню, затем в режим RX CODE, после чего нажатием
клавиши SCAN установить значение OFF и нажать два раза
клавишу MENU до появления надписи TX CODE После этого
кратковременно нажмите клавишу приём-передача и
радиостанция перейдёт в обычный режим работы.
Обратите внимание, что когда для выбранного канала
установлен CTCSS или DCS код, то на дисплее отображаются
надписи CT или DCS (см. Органы управления и дисплей).
3. BCLO - активация запрета работы на передачу на занятом
канале.
4. SAVE - режим экономии батареи.
5. FM RET - активация автоматического возврата в режим FM
радиоприёмника, после прекращения передачи сообщения и
при отсутствии сигнала в выбранном канале.
6. SCAN - выбор режимов сканирования.
Имеет 3 режима. TO - режим возобновления сканирования по
прошествии определённого промежутка времени, даже в случае
присутствия сигнала в установленном канале. После
завершения сканирования нажатием на клавишу SCAN,

CO- режим сканирования, с возобновлением сканирования
только после прекращения передачи корреспондента.
После завершения сканирования нажатием на клавишу SCAN,
радиостанция возвращается в начальный канал.
SE- режим сканирования с остановкой и прекращением
сканирования на занятом канале.
7. DW - активация поочерёдного прослушивания первого и
выбранного каналов. Для работы с этой функцией, перед входом
в меню установите нужный канал.
Затем активируйте функцию, установив значение ON.
После этого на дисплее отобразится значёк DW и радиостанция
будет поочерёдно переключаться между первым и выбранным
каналом.
8. SQL - настройка уровня шумоподавителя 0-9.
9. LIGHT - управление режимами подсветки ON-OFF.
10. KTONE - активация звукового сопровождения нажатия
клавиш ON-OFF.
11. APO - активация автоматического отключения
питания ON-OFF.
12. TOT - активация таймера ограничения времени передачи
OFF-600 сек.
13. VOX - активация режима голосового управления передачей,
имеет 9 режимов чувствительности.
14. POWER - режим переключения мощности передатчика для
выбранного канала HIGH-LOW.
15. FM SEL - выбор режима настройки частоты FM приёмника
автоматический AUTO или ручной MANUAL.

Подключение гарнитуры

Радиостанция оснащена разъёмом для подключения внешней
микротелефонной гарнитуры.
Гарнитуру рекомендуется применять в условиях сильной
зашумлённости, а также для скрытного ношения радиостанции.
Гарнитура не входит в комплект поставки и приобретается
отдельно. Гнездо для подключения стандартное и совместимо с
радиостанциями Kenwood.

Меры безопасности

Не допускается:
1. Хранить радиостанцию Optim WT555 New в местах, где возможно попадание
влаги внутрь корпуса изделия.
2. Эксплуатировать радиостанцию без антенны или с
нештатной антенной.
3. Прилагать чрезмерное усилие к внешним органам управления
и разъёмам.
4. Подключать неоригинальные аксессуары и аккумуляторы.
5. Производить зарядку аккумуляторной батареи нештатным
зарядным устройством.
6. Вскрывать корпус радиостанции, производить
самостоятельный ремонт или изменения в узлах изделия.
7. Деформировать корпус радиостанции, аккумуляторной
батареи и других элементов из комплекта поставки.

Нарушение инструкции по эксплуатации и мер
безопасности приводит к повреждению радиостанции и
потере гарантии.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия, установленный
заводом изготовителем, при условии соблюдения правил
эксплуатации и мер безопасности, составляет 12 месяцев со дня
продажи В случае возникновения неисправностей по причине
нарушения правил эксплуатации и мер безопасности, а также
при повреждении гарантийной пломбы или таблички с
серийным номером, производитель и поставщик имеет право
отказать в гарантийном обслуживании.
Гарантия не распространяется на аккумуляторную батарею и
выходной каскад передатчика радиостанции.

Приложение 1 - таблица кодов CTCSS и DCS

Таблица кодов CTCSS

67.0 88.5 110.9 141.3 167.9 189.9 218.1 254.1
71.9 91.5 114.8 146.2 171.3 192.8 225.7
74.4 94.8 118.8 151.4 173.8 196.6 229.1
77.0 97.4 123.0 156.7 177.3 199.5 233.6
79.7 100.0 127.3 159.8 179.9 203.5 241.8
82.5 103.5 131.8 162.2 183.5 206.5 250.3
85.4 107.2 136.5 165.5 186.2 210.7 69.3

Таблица кодов DCS

023 051 114 143 174 251 315 371 445 532 631 723
025 054 115 152 205 261 331 411 464 546 632 731
026 065 116 155 223 263 343 412 465 565 654 732
031 071 125 156 226 265 346 413 466 606 662 734
032 072 131 162 243 271 351 423 503 612 664 743
043 073 132 165 244 306 364 431 506 624 703 754
047 074 134 172 245 311 365 432 516 627 712

Современные средства связи позволяют поддерживать контакт на расстоянии, независимо от погоды, сотового покрытия или типа местности. Это стало возможным благодаря радиоволнам разных частот. Для корректной работы прибора необходимо знать, как настроить рацию. Стоит отметить, что на рынке представлен широкий выбор устройств, ориентированных на универсальное использование или более узкую специализацию (автомобильные, охотничьи, железнодорожные радиостанции).

Общая информация

Любую рацию необходимо настраивать под определенную частоту. При неправильной конфигурации любительский или профессиональный аппарат будет работать с помехами либо на неполную мощность. Последние модификации цифровых устройств не требуют специальной корректировки, поскольку имеют функцию автоматической настройки. Остальные аппараты подразделяются на портативные (переносные) или стационарные (автомобильные) рации. Конфигурация обеих модификаций имеет свои нюансы, хотя общий принцип во многом схож.

Как настроить рацию портативного типа?

Любительские переносные радиостанции работают в диапазоне 433-434 МГц. Они не нуждаются в регистрации центром радиочастот, поэтому настроить их довольно просто. Если вы планируете увеличить мощность устройства, перед приобретением узнавайте о возможности использования съемной антенны. Еще один важный момент - агрегация раций между собой. Для этого необходимо на каждом аппарате выставить одинаковые номера и субкод.

После проведения указанных манипуляций, выбранные устройства будут слаженно работать между собой. Для общения нужно просто нажать и удерживать клавишу активации разговора. После отпускания кнопки устройство переходит в сигнала от другой рации. Важным моментом в настройке портативного аппарата является выбор индивидуального сигнала для опознания (позывного). В его роли может выступать любой цифровой или буквенный код, имеющий уникальное происхождение для выбранной системы связи.

Настройка антенны

Рассмотрим общие рекомендации, как настроить рацию портативного типа в части антенны. Для точной коррекции элемента потребуется специальный анализатор. В качестве альтернативы можно использовать прибор КСВ-метр. Он позволит настроить антенну на минимальный коэффициент стабильной волны. Чаще всего принято считать оптимальным коэффициент 1,5 или менее.

Стоит учитывать, что чем выше значение КСВ, тем больше показатель потерь передающей мощности сигнала. В идеале этот параметр должен приближаться к единице, но на практике добиться такого результата практически невозможно. В случае превышения КВС трех единиц, вполне реально вывести из строя каскад передатчика. Из этого можно сделать вывод, что не настроенная портативная рация может быстро сломаться.

Автомобильная модификация

Как настроить (стационарного) типа? Предварительно необходимо выполнить ряд обязательных процедур, которые повысят эффективность дальнейшей конфигурации и сведут к минимуму вероятность поломки трансивера во время эксплуатации. Рассматриваемое устройство - это стационарный блок, фиксируемый в салоне транспортного средства, и выносная антенна. Именно последний элемент играет значимую роль при приеме и передаче сигнала. Поэтому необходимо знать основные правила монтажа приемного выносного приспособления.

Установка автомобильной антенны

Не допускается монтаж элемента на несущие детали, оптимальным вариантом станет кузов. Это позволит обезопасить эфир от возможных потерь получения и трансформации сигнала.

Кроме того, важными являются следующие моменты:

• Старайтесь установить антенну на максимально верхнюю точку кузова. Это позволит увеличить качество приема.
• Рабочая часть антенны устанавливается на расстоянии не менее 500 миллиметров от любых параллельных металлических поверхностей. Это даст возможность избежать поглощения и отражения поступающего сигнала.
• Размещение на крыше авто имеет определенное влияние на коэффициент стабильной волны. Поэтому фиксируйте такой элемент после снятия в одном положении.

Проведя правильную установку антенны, переходят к ее настройке.

Настройка антенны для стационарной рации

Чтобы настроить канал рации стационарного типа, сначала проводят конфигурацию антенны. Для этого лучше всего использовать профессиональный анализатор. Если такового не имеется, применяют КСВ-метр. Работы проводят на чистой и ровной поверхности, вдалеке от металлических или бетонных помех, а также других аналогов диапазона 27 МГц.

Сначала подключают КСВ-метр. Затем производят замеры на каналах и сетках для отображения обширной картинки. Выполняют калибровку КСВ-метра путем установки тумблера на фронтальной панели в режим FWD. На рации выставляется канал № 20 модуляции АМ. Затем активируют и удерживают клавишу разговора, одновременно поворачивая регулятор CAL по часовой стрелке до момента установки указателя прибора в крайнюю правую позицию SET.

Не отпуская кнопку на тангенте, переключают тумблер КСВ-метра в позицию REF. Снимают данные, выданные прибором. После нахождения минимума КСВ, настраивают антенну под требуемую частоту. Если предел ниже или выше необходимой частоты, антенну укорачивают либо удлиняют, соответственно. Замеры повторяют, пока коэффициент КСВ не достигнет показателя 1,5 или менее.

Как на волну дальнобойщиков?

Рассмотрим эту процедуру на примере антенны Sirio T3 Mag (диапазон действия в пределах 5 км):

1. Антенна монтируется на центральную часть крыши, после чего снимается защитный колпачок, регулировочный винт закручивается до упора.
2. Между радиостанцией и антенной устанавливается КСВ-метр.
3. Рацию включают, выставляют режим «дальнобойный» (канал № 15 на АМ).
4. После нажатия тангенты регулировочной ручкой КСВ доводят стрелку до положения SET.
5. Удерживая тангенту, переводят рычаг КСВ в позицию REF, по верхней шкале наблюдают текущее значение прибора. Если коэффициент выше 1,5, при помощи регулировочного винта доводят показания в пределы 1-1,5.
6. Корректирующий винт фиксируют при помощи контргайки, надевают колпачок и повторно проверяют показания КСВ.

Зная, как настроить рацию дальнобойщиков, необходимо учитывать, что эти элементы узкополосные. Поэтому настройки лучше выполнять на основном рабочем канале.

«Мегаджет»

Сначала рация переводится в режим 240 каналов при помощи комбинации AM/FM-ON. На российскую сетку перейти можно, набрав DW/M2-ON. Отечественные частоты заканчиваются на 0, европейские волны - на 5.

Как настроить рацию «Мегаджет»? Сделать это можно самостоятельно, изучив инструкцию. Вкратце можно отметить следующие моменты:

• Сначала включают радиостанцию при помощи рукоятки VOL/Off и устанавливают необходимую громкость звучания.
• Посредством регулятора SQ корректируют порог подавления шума.
• Используя кнопки переключения UP/DN, выбирают нужный канал.
• Для настройки режима передачи удерживают регулятор PTT, говорят в микрофон на расстоянии 50 мм.
• Для приема отпускают тангенту и слушают принимаемое сообщение, регулируя громкость и уровень шумоподавления.

«Баофенг»

Далее рассмотрим, как настроить рацию Baofeng. По умолчанию, рабочая частота аппарата составляет 2.5 кГц. Общие настройки идентичны для портативных радиостанций. Ниже приведены способы программирования устройства.

Симплексные каналы:

• Переход в VFO A.
• Нажатием кнопки Band выбирают режим VHF.
• В меню набирают ‘27’ и нажимают menu.
• Затем используют свободную ячейку памяти, которую ищут при помощи кнопок UP/DOWN.
• Выбранную частоту подтверждают повторным нажатием клавиши меню.
• Для выхода - Exit.

Каналы с репитерным сдвигом:

• Переход в режим VFO A.
• Выбор UHF или VHF, используя клавишу Band.
• Выбирают приемную частоту.
• В меню находят ‘27’, затем снова в меню.
• Ищут свободную ячейку памяти, как и в предыдущем случае.
• Кнопкой "меню" подтверждают выбор.
• Нажимают EXIT.
• Затем снова входят в меню, выбирают ‘27’, дважды нажимают «меню».

В заключение

Выше рассмотрено, как настроить рацию. Волну следует выбирать, в зависимости от типа устройства, а также страны, где используется аппарат. Важную роль в конфигурации портативных и стационарных раций играет антенна. Поэтому ее установке и настройке следует уделять особое внимание. Если устройство отрегулировано правильно, вы сможете беспрепятственно общаться с респондентом на расстоянии, указанном в инструкции к прибору.

На современном рынке представлено множество переносных и автомобильных радиопередатчиков. Среди них вы без труда выберете вариант, оптимально подходящий вашим запросам. Стоит отметить, что цифровые современные модели настраиваются автоматически, но и цена их на порядок выше рассмотренных аналогов.

Рации Оптим купить на выгодных условиях каждый желающий может в нашем специализированном магазине.

Рации Оптим с ценами , приемлемыми для организаций и частных владельцев автотранспорта, завоевали большое уважение и доверие на отечественном рынке.

Радиостанция Op tim от компании Союз СВ, это оптимальный выбор для дальнобойщиков, водителей такси.

Фирма Союз СВ была организована не так давно (в 2012 году), но уже сейчас, за несколько лет работы, стала одним из самых перспективных брендов на рынке оборудования связи 27 МГц. Основное направление бренда специализируется на создании и разработке устройств гражданской связи, с учетом пожеланий пользователей, поэтому линейка оборудования Optim пользуется массовым спросом среди водителей грузовых машин и таксистов.

Рации Оптим , купить которые вы можете в онлайн-магазине “Геотелеком”, имеют широкие пользовательские возможности и высокие технические характеристики.

Рации Оптим и их цена становятся конкурентноспособным предложением, оправдывая ожидания владельцев отличными показателями. Все модели радиостанций Optim отличают следующие преимущества:

• Радиостанции Optim имеют частотную и амплитудную модуляцию. Модели легки для использования в роли базовой или автомобильной радиостанции. Возможность использования в нескольких режимах облегчает работу грузоперевозчикам и работникам пассажирских перевозок. Рации обеспечивают стабильную связь без сбоев и помех, что важно во время выполнения коллективных работ или заданий.
• Модели обладают повышенным радиусом действия и приёма сигнала . В сравнении с приборами такого же класса, но другой марки, радиостанция Optim обладает более выгодными показателями цена/качество.
• Все модели Оптим имеют функцию автоматического шумоподавителя , что облегчает работу с радиостанцией и делает её более комфортной.
• Рации имеют энергонезависимую память. Сохранённые режимы не придётся перенастраивать при отключении радиостанции от аккумулятора или бортовой сети автомобиля.
• Рации Оптим имеют дополнительную функцию быстрого переключения на канал экстренной помощи в случае возникновения чрезвычайных ситуаций.
