Пистолет-пулемет "Хеклер и Кох" MP-5 (Германия)
Пистолет-пулемет "Heckler und Koch" MP-5.
Один из наиболее популярных пистолетов-пулеметов послевоенного времени. В отличие от большинства конурентов, имеет механику с полусвободным затвором и замедлением затвора парой роликов (как у штурмовой винтовки HK G3). Выпускается в значительном количестве модификаций, отличающихся наличием приклада или складного плечевого упора, глушителя (на фотографии, модель HK MP-5SD2), возможности ведения огня фиксированными очередями по 3 выстрела. В последнее время появилась модификация МР-510 под патрон 10 мм auto, более мощный чем стандартный 9 мм par. (9х19). Конструкция МР-5 позволяет применять также 9 мм патроны "Сильвертип", которые разрываются при попадании в цель. Кроме самой Германии, МР-5 производится по лицензии в Греции, Мексике, Пакистане, Турции. Интересно, что Армия ФРГ (Бундесвер) так и не принял МР-5 на вооружение, используя в качестве ПП... пистолет-пулемет УЗИ израильской разработки, впущенный в Бельгии по лицензии. Кстати, из послевоенных конструкций УЗИ - это пожалуй единственный конкурент МР-5 по количеству выпущенных образцов в своем классе.
Своему успеху МР-5 обязан, кроме весьма успешной
маркетинговой политики фирмы, таким своим свойствам как надежность, удобство
в обращении, высокая точность стрельбы. Специально для правоохранительных
органов США (в том числе и ФБР) в 1990х годах были выпущены ограниченные партии
МР-5 под более мощные патроны 10мм Ауто и.40S&W. Эти варианты легко отличимы
от 9мм моделей благодаря прямым коробчатым магазинам, сделанным из пластика
(9мм одели имеют стальные магазины).
Затвор состоит из двух частей с роликами, выступающими из передней части (личинки) затвора. Более массивная верхняя часть лежит на личинке в готовности к стрельбе и наклонные плоскости между роликами толкают их в углубление в ствольной коробке.
Пистолет-пулемет "Heckler und Koch" MP-5А2 с ночным пассивным прибором.
Пистолет-пулемет "Heckler und Koch" MP-5А3.
Состоит на вооружении многих армий и спецподразделений полиции мира благодаря своей прочности и надёжности. Специально для гражданского рынка фирма Хеклер-Кох какое-то время выпускала только самозарядные варианты МР-5, обозначаемые как HK-94. Для рынка США часть этих "карабинов" оснащалась стволами длиной 16 дюймов (406 мм) в соответствии с тамошними законами.
Модификации МР-5:
-
МР-5А (с выдвижным плечевым упором)
МР-5А2 (с фиксированным пластиковым прикладом)
МР-5А3 (с выдвижным плечевым упором)
МР-5SD (с приспособлением для
бесшумной стрельбы, представляющим собой кожух с 30-ю отверстиями, надетый
на ствол)
МР-5К (имеет переднюю рукоятку,
но не имеет приклада; предназначен для скрытого ношения)
Пистолет-пулемет "Heckler und Koch" MP-5N.
На варианте МР-5N, созданном по заказу ВМФ США, ствол дополнительно имеет резьбу для крепления глушителей американского стандарта.
ТАКТИКО - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Калибр, мм | |
| Применяемый патрон | |
| Начальная скорость пули, м/с | |
| Вес, кг | |
| Вес неснаряженный, кг | |
| Длина с фиксированным прикладом, мм | |
| Длина с выдвинутым металлическим упором, мм | |
| Длина с задвинутым металлическим упором, мм | |
| Длина ствола, мм | |
| Темп стрельбы, в/и | |
| Высота, мм | |
| Ёмкость магазина, патронов |
10 (15 или 30) |
| Вид огня* |
одиночный/непрерывный |
*Примечание: по специальным заказам может оборудоваться устройством для стрельбы очередями из 3-х выстрелов.
Солдата бундесвера и предназначена для поражения живой силы противника.
Винтовка G11 Хеклер – разработка западногерманских конструкторов, которая заменила винтовку G3. В середине 60-хгодов XX столетия стала меняться концепция вооружения мотопехотных подразделений армий НАТО, в т.ч. и подразделений бундесвера. По мнению аналитиков НАТО, основные ударные «силы самообороны» как любили себя называть дельцы от гонки вооружений, вооружены недостаточно легкой штурмовой винтовкой, которая отвечает требованиям современности.
Разработка нового штатного оружия
G11 - такое название получило новая штурмовая винтовка, была взята в разработку германской компанией фирмой Хеклер и Кох в конце 1960-х годов. Правительство Германии утвердило этот проект и поручило в кратчайший срок изготовить требуемый вид вооружения.
В ходе проектно – изыскательских работ конструкторы остановились на варианте легкой, мелкокалиберной и малогабаритной винтовки в варианте «буллап» с большой точностью поражения. При этом обойма конструктивно крепится над стволом, патроны в ней определены в поперечнике к каналу ствола. Эффективность поражения цели достигалась попаданием в нее нескольких выстрелов, поэтому конструкторы остановились на варианте применения в новом оружии безгильзового патрона калибра 43 мм (далее выбрали калибр 47мм). Обновленная винтовка могла вести огонь одиночными выстрелами и стрельбу в автоматическом режиме, как удлиненными, так и короткими очередями по 3 выстрела. По разработанной концепции, компании Хеклер-Кох поручалось создание новой G11, а компания Динамит-Нобель отвечала за создание нового выстрела без оболочки.
.
Конструктивные особенности G11
.
Автоматическая схема оружия действует за счет кинетической энергии пороховых газов, выводящихся после выстрела и короткого хода ствольной части. Изначальное размещение патронов в обойме над стволом пулями вниз. Винтовка G11 снабжена особенной поворачивающейся каморой-казенником, куда перед началом огня подача патрона происходит по вертикали вниз. После этого следует разворот казенника под прямым углом, и при совмещении патрона с линией ствола производится выстрел, при этом подача патрона непосредственно в ствол не происходит. Т.к. патрон без оболочки (капсюль выгорает при выстреле), то работа автоматики проста: отстрелянную гильзу нет необходимости механизму выбрасывать. После произведенного выстрела камора-казенник поворачивается обратно для приема следующего боеприпаса. При осечке бракованный патрон выкидывается вниз под воздействием силы подачи следующего боеприпаса. Механизм становится на взвод с помощью поворотной ручки, расположенной слева. При стрельбе ручка не двигается.
Ствольная часть, УСМ (кроме флажка-предохранителя и спуска), вращающая казенная часть с механизмами и обойма собраны на одном основании, которое перемещается поступательно внутри корпусной части оружия. При производстве стрельбы одиночными выстрелами или при автоматической нефиксированной стрельбе механизм завершает весь цикл выстрела, при этом отдача становится меньше. При автоматической стрельбе фиксированными очередями после каждого третьего выстрела подвижная система приходит в крайнее заднее положение, при этом сила отдача действует на после окончания стрельбы, чем достигается большая кучность стрельбы (по аналогии с отечественным автоматом АН-94 «Абакан»).
Первые модификации G11 оборудовались несъемным оптическим прицелом однократного увеличения, применяется также при переноске винтовки.
Боеприпасы
Для штатного применения разработаны патроны без оболочки, размерами 4,73х33 мм, производства фирмы Dynamit Nobel AG. Прототип боеприпаса к Heckler & Koch G11 имел пороховой заряд в форме квадрата, покрытый влагонепроницаемым лаком, капсюль - воспламенитель в донной части и утопленной в пороховом заряде пулей. Далее создали доработанный вариант боеприпаса к Heckler & Koch G11, где пуля и заряд пороха полностью закапсулированы вместе с капсюлем - воспламенителем в донной части и крышкой в верхней части капсулы.
Модификации
На вооружении бундесвера находятся два вида такого вооружения:
-Винтовка Хеклер Heckler&Koch G11K2 - обновленный вариант G11. Корпус укорочен, разработано крепление для штыка и обойма на 45 выстрелов. Прицел - ручка оружия съемного типа, вместо нее возможна установка стандартизированных прицельных приспособлений, принятых в войсках НАТО.
Хеклер Heckler&Koch LMG11 - ручной пулемет на основе Heckler&Koch G11
Калибр: 4.7x33 мм, патрон без оболочки
Автоматики: газоотводный, с вращающимся казенником
Длина: 0,750 м
Длина ствола: 0,540 м
Вес: 3.6 кг без боепитания
Обойма: 50(45) выстрелов
Официальная версия гласит – своим появлением на свет компания Heckler Koch обязана… французской армии, разгромившей в 1945 году оружейный завод фирмы Маузер в городке Оберндорф-на-Неккаре. Три расстроенных этим фактом талантливых инженера-оружейника Эдмунд Хеклер, Теодор Кох и Алекс Сидель «спасли, что могли, из-под обломков и положили начало новой оружейной компании…» Наверно, официальную историю писали французы, чтоб хоть каким бочком, но встать поближе к успеху наиболее плодовитого предприятия современности, выпускающего стрелковое оружие. Купить оружие Heckler Koch в интернет-магазине>
Впрочем, не смотря на то, что зарегистрирована компания Heckler und Koch (гм… наверно, «und» - было прозвищем господина А.Сиделя) была уже в 1949 году, выпускала она поначалу мирную продукцию. К разработке и выпуску стрелкового оружия господа Heckler und Koch вернулись только в 1956 году, когда вновь созданной армии ФРГ потребовалось вооружиться. Используя былые, еще Маузеровских времен, наработки, компания очень оперативно выдает автоматическую винтовку Heckler Koch G3 с полусвободным затвором. Оружие получилось крайне удачное – оно простояло на вооружении Бундесвера без малого 40 лет.
Ещё более удачным образцом стал разработанный на базе G3 пистолет-пулемет Heckler Koch MP5. Примененный в нем полусвободный затвор в сочетании с патроном 9х19 и стрельбой с переднего шептала (закрытого затвора) обеспечили новому ПП очень хорошую кучность при высоком темпе стрельбы. Компактный, легкий, удобный MP5 принимается на вооружении полиции, пограничной службы и контртеррористических подразделений ФРГ. ПП выпускается в большом количестве модификаций, в т.ч. в варианте с нескладным прикладом Heckler Koch MP5 K PDW, и до сих пор стоит на вооружении не только полиции и спецподразделений более чем сорока стран мира, но и многочисленной армии страйкболистов. Пневматические MP5 выпускаются компанией UMAREX под брендом Umarex Heckler Koch. Купить оружие Heckler Koch в интернет-магазине "Охотник">
В 60х годах компания начинает поистине революционный проект – разработку перспективного безгильзового стрелкового комплекса Heckler Koch G11. Это одновременно и новая винтовка, и совершенно новый патрон, в котором пуля помещается непосредственно в твердый, полностью сгорающий метательный заряд. Зачем? А для того, чтобы выиграть в весе гильзы и увеличить носимый бойцом боекомплект в пять раз по сравнению с патроном 7.62х51, и в два раза по сравнению с 5.56х45. В самой винтовке было применено огромное количество радикальных новаторских разработок – схема буллпап, расположение патронов в магазине перпендикулярно оси канала ствола, поворотная на 90 градусов камора-казенник, куда перед выстрелом подавался очередной патрон... Винтовка могла вести огонь сериями по 3 выстрела в режиме накопления отдачи – подвижная система ствол-коробка-магазин-УСМ приходили в заднее положение только после покидания третьей пулей канала ствола, что обеспечивало недостижимую для других автоматов и пистолетов-пулеметов кучность стрельбы. Но… безгильзовый боеприпас сам по себе породил немалое количество качественно новых проблем. В итоге, после войсковых испытаний партии винтовок в 1000 штук программа G11 была свернута, сама компания сменила владельцев, а на замену G3 в Бундесвер начали поступать автоматические винтовки Heckler Koch G36.
В своей новой автоматической винтовке под малоимпульсный патрон компания отошла от фирменной схемы с полусвободным затвором, G36 имеет газоотводную систему автоматики с запиранием затвора поворотом на 7 боевых упоров. Сегодня эта винтовка стоит на вооружении более сорока стран мира, выпускается в различных модификациях, в том числе в спортивно-охотничьем варианте Heckler Koch SL8. Тут надо сказать, что вся основная продукция компании H&K - военного назначения, но отдельные образцы, тем не менее, довольно успешно применяются в спортивной стрельбе и в качестве охотничьих полуавтоматических карабинов. К последним относятся Heckler Koch MR308 и Heckler Koch MR223 – «гражданские» версии штурмовой винтовки Heckler Koch 416, продающиеся и в России. От своей «старшей сестры» полуавтоматические карабины MR отличаются только отсутствием режима автоматического огня, да штатных армейских прицелов.

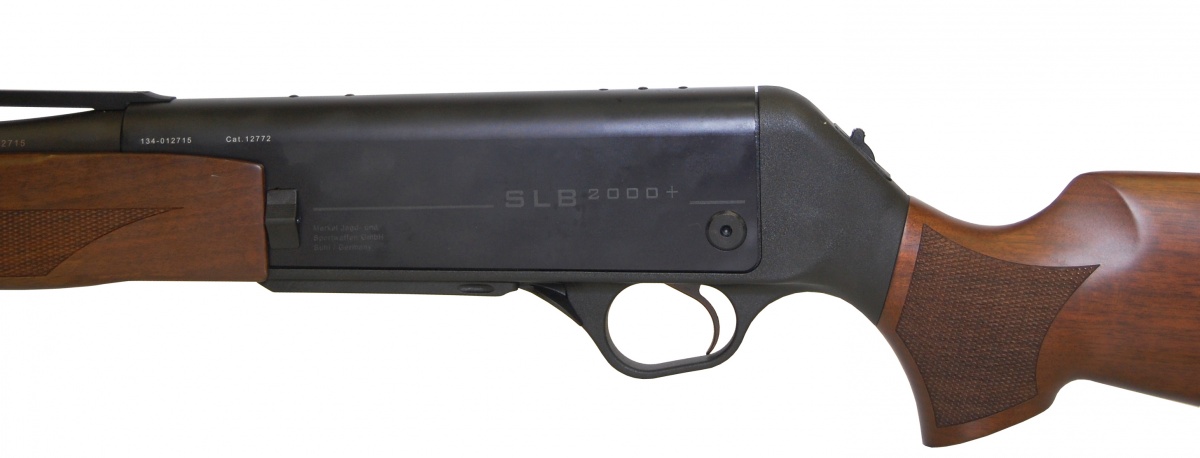

«Чисто охотничьей» моделью является полуавтоматический карабин Heckler Koch SLB 2000. Он разработан «с нуля» и не является клоном какого-либо военного образца. Газоотводный механизм в нем расположен под стволом, а сам карабин Heckler Koch SLB 2000 выполнен по модульной схеме и выпускается в различных вариантах калибров. Оружие это появилось в России относительно недавно, информации по нему – немного. Одним из явных преимуществ SLB перед другими полуавтоматическими карабинами является возможность комплектации 10-местным двухрядным магазином, что само по себе для охотничьих карабинов – большая редкость.
Оружие Хеклер Кох не ограничивается одними лишь автоматами – компания успешно выпускает также пулеметы и, что нам более интересно – пистолеты. Одной из наиболее известных моделей стал Heckler Koch P30, пущенный в производство в 2006 году. Сегодня многие считают этот пистолет одним из лучших боевых пистолетов мира. Он выпускается в двух калибрах – 9х19 и.40 S&W, а главной его «изюминкой» помимо большого количества легких полимерных деталей, являются сменные накладки рукояти, позволяющие подогнать P30 под руку любого стрелка. Благодаря малому подбросу ствола, небольшой отдаче и безопасности в ношении пистолет P30 очень популярен не только у подразделений охраны правопорядка, но и среди спортсменов IPSC, в т.ч. российских. Пневматическая версия Umarex Heckler Koch P30 также пользуется широким спросом из-за своей «всеядности» - она надежно работает как с шарами, так и со свинцовыми пульками.
Но и это – не все. Плодовитая компания Heckler Koch выпускает не только огнестрельное, но и холодное оружие. И не какое-нибудь, а в том числе один из лучших «тактических» ножей современности Heckler Koch 14205: очень удобный и в руке, и при носке, с отличным балансом и формой лезвия этот нож разрабатывался при непосредственном участии знаменитого мастера-ножевика Алекса Сиделя. В общем, в каком бы направлении компания Heckler Koch не работала, она всегда старается привлечь лучших специалистов и использовать лучшие наработки из уже существующих.
|
|
Разработка винтовки G11 была начата фирмой Хеклер и Кох (Германия) в самом конце 1960-х годов, когда правительство ФРГ приняло решение о создании новой, более эффективной винтовки на замену 7,62 мм винтовкам G3.
По результатам изысканий было решено, что Бундесверу нужна легкая, малокалиберная винтовка с высокой точностью стрельбы. Для обеспечения надежного поражения противника было необходимо обеспечить попадание в цель нескольких пуль, потому было принято решение о создании винтовки под безгильзовый патрон калибра 4,3 мм (позже перешли к калибру 4,7 мм) с возможностью ведения огня одиночными, длинными очередями и с отсечкой очереди по 3 выстрела. Фирма Хеклер-Кох и должна была создать такую винтовку, при участии фирмы Динамит-Нобель, ответственной за разработку нового безгильзового патрона. (В скобках замечу, что фирма Хеклер-Кох была не единственной Западногерманской фирмой, разрабатывавшей оружие под безгильзовый патрон – она просто достигла в этом деле наибольших успехов.
Например, компания Vollmer Maschinenfabrik в начале 1980-х годов также разработала ряд образцов штурмовых винтовок весьма оригинальной конструкции под безгильзовый патрон, но до серийного производства их так и не довела. Аналогичные разработки также велись в США в 1980-х годах корпорацией AAI на ранних этапах программы Advanced Combat Rifle, а также во Франции – концерном GIAT).
 |
||
Основную разработку компоновки и механизмов нового оружия провели инженеры фирмы Хеклер-Кох Дитер Кеттерер и Тило Моллер, при участии Гюнтера Кастнера и Эрнста Восснера. Армейские испытания прототипов новой винтовки начались в 1981 году на полигоне Меппен. В 1983 году уже 25 экспериментальных образцов винтовки вышли на испытания на армейском полигоне Хаммельбург. Эти испытания продолжались около года.
В 1988 году первые уже предсерийные образцы G11 поступили на испытания в Бундесвер. По результатам этих испытаний в конструкцию G11 был внесен ряд изменений, в частности: прицел был сделан съемным, с возможностью его замены на другие типы прицелов; емкость магазинов была уменьшена с 50 до 45 патронов, однако появилась возможность крепления на винтовке двух запасных магазинов по обе стороны от основного (рабочего) магазина; под стволом на корпусе оружия появилось крепление для штыка или сошки. Новый вариант винтовки, обозначенный как G11К2, в количестве 50 экземпляров был предоставлен немецким военным для войсковых испытаний в конце 1989 года. В рамках этих испытаний было израсходовано 200000 патронов – по 4000 патронов на винтовку. По результатам испытаний было принято решение о постановке G11 на вооружение Бундесвера в 1990 году, однако поставки ограничились установочной партией всего в 1000 штук, после чего решением германских властей программа была закрыта. Основными причинами закрытия этой, технически вполне успешной программы, скорее всего, являются, во-первых, недостаток денег в связи с объединением двух Германий, и, во-вторых, требования НАТО по унификации боеприпасов, в результате приведшие к принятию на вооружение Бундесвера винтовки G36 под стандартный боеприпас 5,56 мм НАТО.
 |
||
В 1988–1990 годах G11 также проходила тестирование в США в рамках программы ACR (Advanced Combat Rifle). Целью этой программы было тестирование новых концепций (безгильзовые боеприпасы, стреловидные подкалиберные пули и т.п.) для выявления потенциального преемника для винтовки М16А2. В ходе этих тестов G11 показала себя как надежное и удобное в обращении оружие, обладающее хорошей точностью огня во всех режимах, однако требуемого американцами 100% превышения боевых характеристик над М16А2 достичь так и не смогла.
В рамках программы G11 разрабатывалась не только сама винтовка, но целый комплекс оружия под безгильзовый патрон, включающий ручной пулемет с магазинным питанием и персональное оружие самообороны (PDW) в габаритах компактного пистолета-пулемета. Ручной пулемет имел магазин, размещенный в прикладе, емкостью в 300 патронов.
Такие магазины должны были снаряжаться только в заводских условиях, и поставляться в войска уже снаряженными и готовыми к использованию. Некоторые источники также упоминают, что гладкоствольное боевое ружье CAWS, созданное в рамках одноименной программы для Армии США фирмой Хеклер-Кох в сотрудничестве с американской компанией Olin / Winchester, также было построено на базе G11, но это не так. Невзирая на некоторое внешнее сходство с G11, ружье HK CAWS использовало патроны с традиционной металлической гильзой и имело автоматику принципиально иного устройства (короткий ход ствола в сочетании с вспомогательным газоотводным механизмом).
В качестве финального штриха можно упомянуть, что винтовка G11 получила среди разработчиков неофициальное прозвище «скорострельные часы с кукушкой», за весьма сложный механизм, имевший большое количество качающихся и вращающихся деталей.
 |
||
Автоматика винтовки работает за счет энергии пороховых газов, отводимых из ствола. Газоотводный механизм расположен слева от ствола и несколько ниже его. Патроны размещаются в магазине над стволом, пулями вниз, в один ряд. Винтовка G11 имеет уникальную вращающуюся камору-казенник, в которую перед выстрелом патрон подается вертикально вниз. Затем, камора поворачивается на 90 градусов, и когда патрон встает на линию ствола, происходит выстрел, при этом патрон собственно в ствол не подается. Узел сопряжения патронника со стволом являлся одним из самых слабых мест в конструкции винтовки, имея живучесть всего в 3000–4000 выстрелов. В 1989 году инженеры Хеклер-Кох обещали поднять ресурс этого узла до 6000 выстрелов, однако неизвестно, удалось ли им этого достичь. Так как патрон безгильзовый (со сгорающим капсюлем), то цикл работы автоматики упрощается за счет отказа от экстракции стрелянной гильзы. В случае осечки неисправный патрон выталкивается вниз при подаче следующего патрона. Взведение механизма осуществляется при помощи поворотной ручки на левой стороне оружия. При стрельбе ручка взведения остается неподвижной. Нужно отметить, что на ранних прототипах рукоятка взведения оружия располагалась в передней части оружия, под цевьем, и только начиная с прототипа №13 (1981 год) она приобрела вид поворотного «ключа» на левой стенке ствольной коробки.
Интересно, что инженерами фирмы Хеклер-Кох были приложены значительные усилия по защите механизмов винтовки от пыли, грязи и влаги. Вырез под спусковой крючок был закрыт специальной подвижной мембранной, отверстие для приемника магазина автоматически закрывалось подпружиненной крышкой при извлечении магазина.
 |
||
Ствол, ударно-спусковой механизм (за исключением предохранителя/переводчика и спускового крючка), поворотный казенник с механикой и магазин смонтированы на едином основании, выполненном штамповкой из стального листа, которое может двигаться назад и вперед внутри корпуса винтовки. При стрельбе одиночными выстрелами или длинными очередями весь механизм совершает полный цикл отката-наката после каждого выстрела, чем обеспечивается снижение ощущаемой стрелком отдачи (аналогично артиллерийским системам). При стрельбе очередями в три выстрела подача очередного патрона и его выстреливание производятся сразу же после предыдущего, с темпом до 2000 выстрелов в минуту. При этом вся подвижная система приходит в крайне заднее положение уже ПОСЛЕ третьего выстрела, так что отдача начинает действовать на оружие и стрелка опять таки уже после завершения очереди, чем обеспечивается высокая кучность стрельбы короткими очередями (аналогичное решение позже было использовано в Российском автомате Никонова АН-94).
Ранние прототипы G11 оснащались несъемным оптическим прицелом кратности 3,5Х. Окончательный (предсерийный) вариант G11К2 имел быстросъемный оптический прицел кратности 1Х в качестве основного, с резервным открытым прицелом выполненным на верхней поверхности оптического. Магазины первоначально имели емкость в 50 патронов и могли снаряжаться из специальных пластиковых обойм на 10 (позже 15) патронов. В окончательном варианте емкость магазинов была уменьшена до 45 патронов, а сбоку на магазине имелось прозрачное окно для контроля за остатком патронов. Два запасных магазина могли крепится на корпусе оружия, по бокам от основного (рабочего) магазина, так как переноска весьма длинных магазинов на себе была затруднительна.
В окончательном варианте G11K2 по требованию военных появилась возможность установки стандартного штык-ножа, при этом он крепился не на подвижный ствол, а на специальные крепления, расположенные на корпусе оружия ниже дульного среза и частично утопленные в корпус. На эти же крепления могла устанавливаться легкая съемная сошка для стрельбы с упора.
Известность и популярность тому или иному виду оружия приносят порой не столько его выдающиеся тактико-технические характеристики, сколько степень «засвеченности» в различных голливудских блокбастерах. В этом отношении немецкому пистолету-пулемету Heckler Koch MP5 очень повезло – его можно увидеть во множестве всемирно известных фильмов. Это «Крепкий орешек», «Хищник», «Обитель зла», «Мистер и миссис Смит», «Матрица», «Миссия невыполнима» - список можно продолжать очень долго. Соответствует ли MP5 своему «светлому образу» - вопрос довольно спорный, но в любом случае ясно, что и без помощи кинематографистов он неплохо выглядит на фоне других пистолетов-пулеметов. Это не так уж мало, если учесть его солидный возраст – около пятидесяти трёх лет.
История создания и развития оружия Heckler&Koch MP5
После окончания Второй мировой войны могло показаться, что «золотой век» пистолетов-пулеметов уходит в прошлое. Армии начали переходить на более мощное и дальнобойное оружие – автоматические и штурмовые винтовки. В СССР это был знаменитый АК , в США – не часто упоминаемая сегодня М14, а бундесвер получил в своё распоряжение Heckler&Koch G3. Эта винтовка была примечательна в первую очередь тем, что её конструкторы не стали применять ставший уже привычным газоотводный принцип действия автоматики, отдав предпочтение механизму полусвободного затвора.
С самого начала было понятно, что HK G3 будет слишком длинным и громоздким для танкистов и водителей бронемашин. Поэтому и возник вопрос о создании пистолета-пулемета, предназначенного специально для этой категории военнослужащих. Винтовка была поставлена на вооружение в 1959, и в этом же году немецкие конструкторы приступили к созданию компактного оружия, получившего первоначальное обозначение HK 54. Цифра «5» означала, что речь идет о пистолете-пулемете, а «4» указывала на то, что предполагается использовать патрон 9х19 мм.
HK54 был создан на базе G3, что легко заметить, осмотрев эти два вида оружия. Такое решение было по-своему логичным: оно упрощало и обучение солдат, и ремонтные работы. Кроме того, нетрудно было догадаться, что раз уж автоматика справляется с мощными винтовочными патронами 7,62х51, то переход на более слабый пистолетный боеприпас особого труда не составит.
Первоначальным планам heckler Koch не суждено было сбыться – армия не пожелала взять на вооружение HK54. Но пистолет-пулемет не остался невостребованным – правительство ФРГ посчитало, что он прекрасно подойдет для полиции. Кроме того, это оружие, получившее официальное обозначение HK MP5 (Maschinenpistole 5), передали пограничникам.
Одним из первых известных примеров применения нового пистолета-пулемета стала попытка освобождения израильских спортсменов, захваченных арабскими террористами во время олимпиады в Мюнхене в 1972 году. К сожалению, операция закончилась полным провалом – все заложники были убиты. Эта трагедия побудила правительство Германии создать специальное подразделения GSG 9, сотрудников которого вооружили MP-5. Именно эти бойцы стали своего рода «рекламными агентами», первыми познакомившими своих коллег из других западных стран с возможностями немецкого компактного оружия.
В 1977 году отряд GSG-9, применяя MP5, обезвредил террористов, захвативших авиалайнер компании Lufthansa. Успех был очевиден, однако, настоящий звёздный час для пистолета-пулемета наступил 5 мая 1980 года, когда бойцы британского специального подразделения SAS освободили заложников, удерживаемых арабскими террористами в здании посольства Ирана в Лондоне. По целому ряду причин эта операция под кодовым названием «Нимрод» широко освещалась телевидением и прессой, причем, что называется, «в реальном времени». Потрясенная публика впервые узнала о самом существовании SAS. Учитывая, что все участники операции были вооружены MP5, мировая известность этому пистолету-пулемету с того момента была обеспечена.
Конечно, конструкторы Heckler Koch тоже не сидели сложа руки: на протяжении 70-х годов они разработали несколько новых модификаций MP5, из которых наиболее значительными стали MP5SD и MP5K. Тем не менее именно благодаря средствам массовой информации о пистолете-пулемете узнали во всём мире. Результаты не замедлили сказаться: за прошедшие с тех пор годы пистолет-пулемет MP5 появился на вооружении более 50 различных стран мира. Интересно при этом, что Британия официально приобрела первую партию немецких пистолетов-пулеметов только в 1984 году.
MP5 производится и применяется и сегодня, причем каких-то принципиальных изменений в его конструкции не появилось. Свои позиции этот пистолет-пулемет пока удерживает, хотя едва ли его можно назвать идеальным оружием, скорее «обычным».
Описание конструкции
При создании MP5 был применен модульный принцип. Это значит, что пистолет-пулемет представляет собой нечто вроде несложного конструктора, который можно собирать в разных вариациях. Например, можно отделить постоянный приклад и установить вместо него металлический раздвижной, причем вся эта операция не займет и половины минуты.
Ствольная коробка оружия выполнена из стали методом штамповки – дешево и практично. Размещенный в ней ударно-спусковой механизм (УСМ) сделан единым со спусковой скобой и пистолетной рукояткой. Его нетрудно откинуть вниз и снять.
На MP5 используется несколько вариантов этого узла:
- УСМ на две позиции – «безопасно» и «одиночный огонь». Устанавливается на гражданские и полицейские варианты;
- УСМ на три позиции - добавлен режим непрерывного огня;
- УСМ на четыре позиции - введена возможность стрельбы очередью фиксированной длины (два или три патрона).
Замена одного ударно-спускового механизма на другой, благодаря модульному принципу никакого труда не составляет. Переводчик режимов стрельбы – двусторонний, легко управляется одним пальцем.
Рычаг перезарядки находится в верхней части пистолета-пулемета, рукоять его повернута влево. Предусмотрена возможность фиксации затвора в открытом положении – это иногда необходимо для того, чтобы остудить детали после интенсивной стрельбы.
Прицел MP5 – диоптрический, состоит из мушки, защищенной стальным кольцом, и набора «дырочек» разного диаметра, помещенных в барабанный целик.
Принцип работы пистолета-пулемета
Позиция А – непосредственно перед выстрелом, B – начало отката, C – откат закончен, гильза выброшена, пружина готова вернуть затворную группу в положение A
Механизмы MP 5 работают при ведении огня из этого оружия примерно так:
- Стрелок отводит назад рукоятку перезарядки. Патронник при этом открывается, а из магазина подаётся патрон;
- Двигаясь в обратном направлении под воздействием пружины, затворная группа «подхватывает» патрон. Происходит досылание. Специальные ролики, расположенные между телом затвора и боевой личинкой, в этот момент вытесняются в предусмотренные для них пазы, расположенные в муфте ствола;
- После нажатия на спусковой крючок происходит выстрел, на дно гильзы начинают оказывать давление образовавшиеся пороховые газы;
- Боевая личинка выталкивается назад. Ролики замедляют это движение, одновременно несколько ускоряя откат тела затвора;
- Давление в стволе снижается. Ролики к этому моменту полностью утапливаются в тело затвора, происходит откат и выбрасывание гильзы. Одновременно сжимается возвратная пружина;
- Цикл, начиная с пункта 2, повторяется, только спуск уже выполняется автоматически, пока не будет отпущен спусковой крючок.
Благодаря замедлению движения затворной группы и стрельбе с переднего шептала, MP5 обеспечивает довольно высокую точность стрельбы из устойчивых положений, особенно одиночным огнём.
Боеприпасы к MP5
Питание автомата осуществляется из стандартных магазинов. Вместимость их может составлять 10 (для гражданских версий оружия), 15 (для модификации MP5K) , 30 и 40 патронов. Основной тип боеприпасов для этого пистолета-пулемета – 9х19 «Парабеллум».
Это широко распространённый во всём мире патрон, который пользуется отличной репутацией и применяется многими другими моделями пистолетов-пулеметов.
Существуют также модификации MP5, созданные по специальным иностранным заказам под иные типы боеприпасов. Это, в частности, патроны.40S&W и «10 mm AUTO».
Технические характеристики
ТТХ пистолета-пулемета MP-5 довольно близки для всех его модификаций, заметно изменяясь только у версий с интегрированным глушителем:
Целик на всех моделях размечен до 100 метров, с шагом в 25 м. Максимальный вес некоторых субмодификаций достигает (без патронов) 3,4 кг.
Плюсы и минусы пистолета-пулемета
За годы практической эксплуатации многочисленные обладатели «Хеклер и Кох МП 5» неоднократно отмечали, прежде всего, отличную эргономику и удобство использования этого оружия.
Кроме того, следует упомянуть о следующих немаловажных достоинствах пистолета-пулемета:
- Легкость и быстрота переделки из одной субмодификации в другую, включая замену УСМ;
- Высокое качество изготовления всех деталей и их надёжность, прочность конструкции в целом;
- Хорошая точность и кучность огня из устойчивых положений;
- Оружие легко контролируется при стрельбе очередями, его можно без усилий вернуть на исходную линию прицеливания;
- Возможность установки на MP5 дополнительного оборудования – тактического фонаря, улучшенного прицела и других полезных приспособлений;
- Достигнуто отличное для этого класса оружия значение энергии пули.
Конечно, не обошлось и без недостатков. Один из самых очевидных – это избыточно большая масса некоторых модификаций. MP5SD3, к примеру, весит без патронов 3,4 кг, то есть столько же, сколько снаряженный автоматический карабин , а ведь это оружие совсем иного класса, намного более мощное и дальнобойное.
Имеются и другие недочеты:
- Повышенная сложность изготовления и себестоимость MP Обусловлено это выбранным принципом работы автоматики;
- Чувствительность к загрязнению и требовательность к уходу;
- Затрудненная замена не полностью израсходованного магазина;
- Плохая совместимость с некоторыми видами патронов 9х19.
При тестировании пистолета-пулемета бойцами российских спецподразделений, отмечались также частые задержки при ведении огня. Не исключено, что это было вызвано использованием неподходящих боеприпасов.
Основные модификации MP5
Эксперты насчитывают около сотни различных вариантов пистолета-пулемета. Большинство их имеют лишь незначительные отличия. Первоначально это оружие выпускалось в модификациях MP5A1 и MP5A2. Первый вариант комплектовался телескопическим раздвижным прикладом, а второй – постоянным пластмассовым. Затем появились модификации с усовершенствованным четырехпозиционным УСМ.
Более значительные изменения потребовались для появления пистолета-пулемета с интегрированным глушителем, получившего обозначение MP5SD. Конструкторы «Хеклер и Кох», создавая это оружие, не стали разрабатывать особый «дозвуковой» патрон. Вместо этого они искусственно снизили скорость пули, проделав специальные отверстия в стволе, соединенные с камерой глушителя. Это позволило так уменьшить громкость выстрела, что его стало трудно различить на дистанциях более 30 метров.
В 1976 году в линейке «Хеклер и Кох МП5» появилась еще одна заметная модификация – MP5K. Это был максимально уменьшенный и укороченный вариант пистолета-пулемета. Такое оружие прекрасно подходит для сотрудников спецслужб в «штатском» и допускает скрытное ношение.
Отдельно можно упомянуть о MP5SF, предназначенном для вооружения британской полиции и сотрудников американского ФБР . Основное отличие этой модификации – отсутствие режима стрельбы очередями.
Еще один вариант - MP5N (N обозначает «Navy») - производился для нужд американского военного флота. Единственное заметное отличие – на ствол пистолета-пулемета нанесена резьба, предназначенная для установки глушителя.
Несмотря на то что МР5 едва ли имеет заметное преимущество над своими многочисленными аналогами, он еще долго будет оставаться на вооружении в различных странах мира. Этому способствует и его «кинематографическая» известность, и отличная репутация немецких оружейников. В то же время потенциал модернизации пистолета-пулемета, видимо, исчерпан. Можно предположить, что его попытаются приспособить под более мощные боеприпасы, поскольку штатный патрон 9х19 часто оказывается бессильным при стрельбе по противнику, защищенному бронежилетом.
